Пристрій для подачі м’ячів

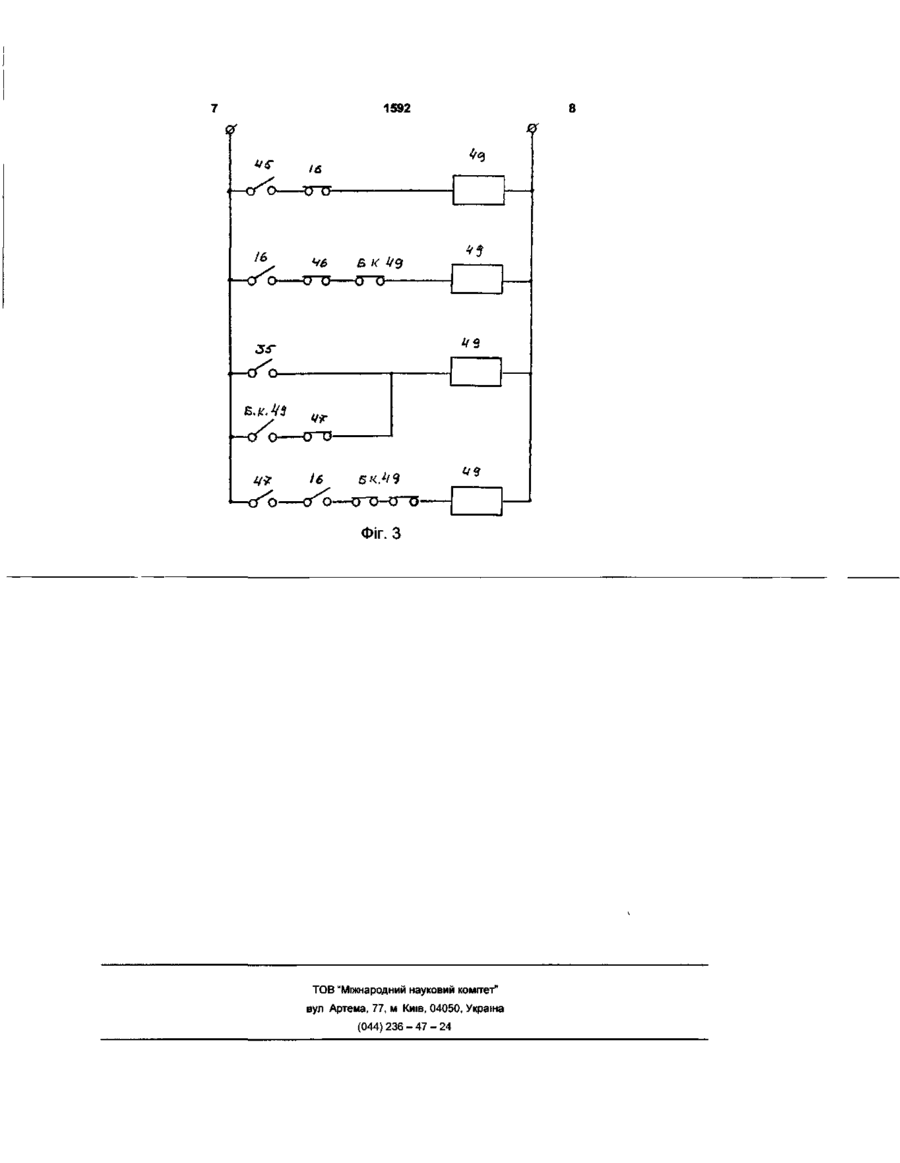

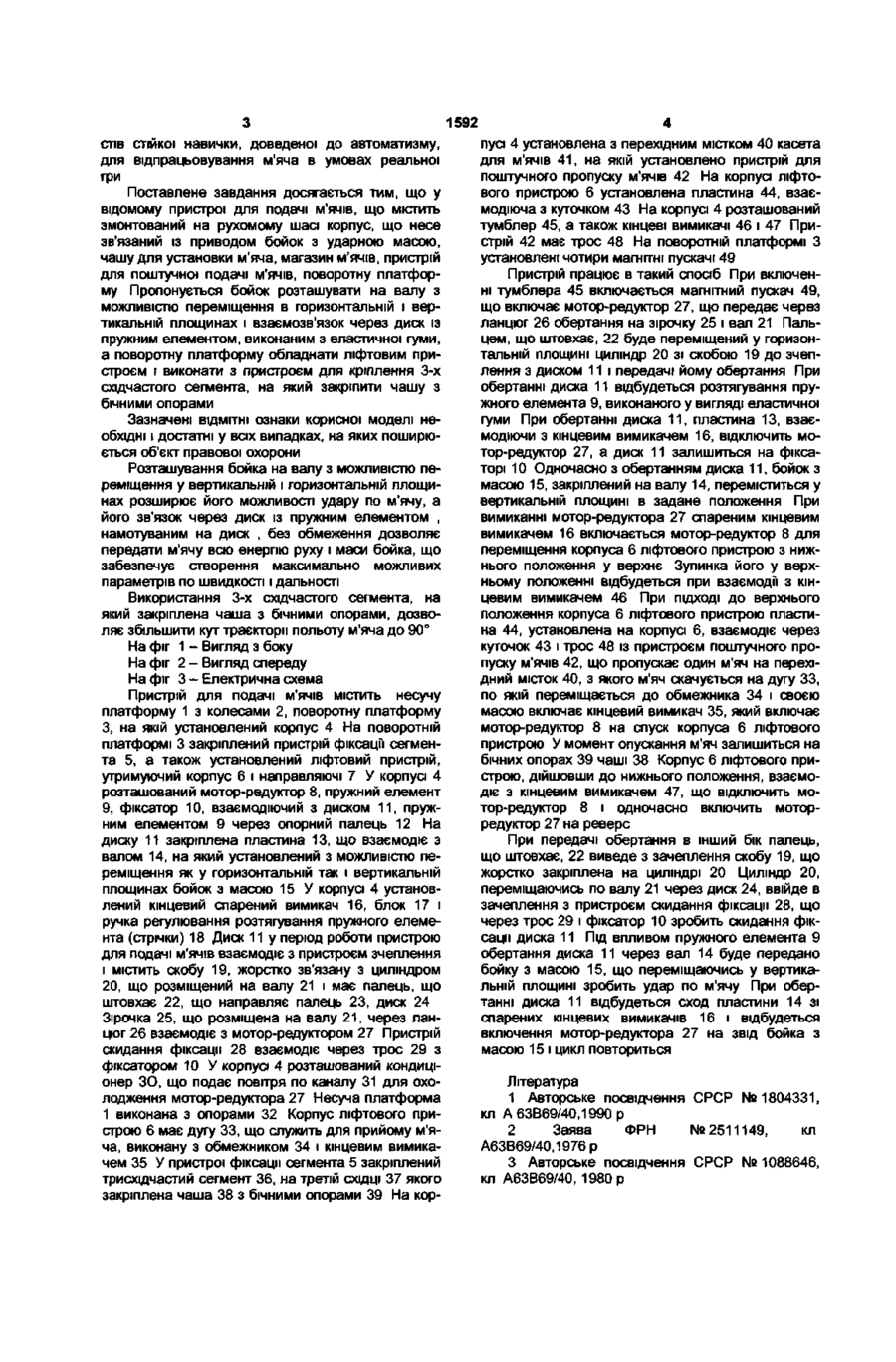

1 Пристрій для подачі м'ячів, що містить змонтований на рухомому шасі несучий корпус, зв'язаний із приводом бойок з ударною масою, чашу для установки м'яча, магазин м'ячів, пристрій для поштучної подачі м'ячів, поворотну платформу, який відрізняється тим, що бойок розташова ний на валу з можливістю переміщення в горизонтальній і вертикальній площинах і взаємозв'язаний через диск із пружним елементом, а поворотна платформа обладнана ліфтовим пристроєм і виконана з пристроєм для приєднання сегмента, на який закріплена чаша для установки м'яча 2 Пристрій за п 1, який відрізняється тим, що сегмент виконаний трисхідчастим 3 Пристрій за п 1, який відрізняється тим, що чаша виконана порожнистою з бічними опорами 4 Пристрій за п 1, який відрізняється тим, що пружний елемент виконаний з еластичної гуми Корисна модель відноситься до спорту, зокрема для тренування футболістів при навчанні й удосконалюванні відпрацьовування різних ігрових прийомів захисного і нападаючого характеру Відомий пристрій для метання м'ячів, що містить підставу, що несе пластину з отвором, що з'єднується з лотком для подачі м'ячів з бункера в механізм викиду м'ячів, що включає спіральну напрямну, змонтовану на протилежному лотку боці пластини і зв'язане з приводом водило, виконане щонайменше у вигляді однієї планки, зміщеної щодо осі обертання на відстань, що перевищує радіус м'яча Воно додатково обладнано спіральною напрямною, змонтованою на додатковій пластині між приводом і водилом симетрично першої напрямної з зазором між їхніми торцями, при цьому відстань між пластинами перевищує діаметр м'яча [І] Відомий пристрій забезпечить закрутку м'яча і зменшує знос, але не забезпечує подачу м'яча в поле по фіксованим параметрам Відомий пристрій для подачі м'ячів, що містить змонтовану на рухомому шасі раму, що несе зв'язаний із приводом пщпружинений бойок з ударною масою, упор для взаємодії з ударником, чашу для установки м'яча, магазин м'ячів і засіб для поштучної подачі м'ячів [2] Цей пристрій не забезпечує гарної швидкості подачі, сила подачі швидко зменшується і не забезпечується подача м'яча в поле по максимальній КІЛЬКОСТІ фіксованих пара метрів Відомий пристрій для подачі м'ячів, обраний як прототип, що містить змонтовану на рухомому шасі раму, що несе зв'язаний із приводом пщпружинений бойок з ударною масою, упор для взаємодії з бойком,, чашу для установки м'яча, магазин м'ячів І засіб для поштучної подачі м'ячів, додатково має упор для взаємодії з бойком Бойок виконаний складеним із двох підпружинених між собою і шарнірно з'єднаних двоплечих важелів, причому один з них зв'язаний із приводом, а інший виконаний нерівноплечим і несе ударну масу на плечі більшої довжини При цьому вісь повороту його розташована на важелі, зв'язаному з приводом, а упори змонтовані на рамі один над іншим [3] Недоліком відомого пристрою є те, що він не забезпечує створення максимально можливих параметрів по дальності, у зв'язку з наявністю важелів, що обмежують можливості по дальності польоту м'яча, а також обмежуються межі траєкторії м'яча конструкцією чаші В основу корисної моделі поставлене завдання створення пристрою подачі м'яча в автоматичному режимі з розширеним діапазоном фіксованих параметрів, таких як швидкість, дальність траєкторія Це забезпечує можливість створення в тренувальних умовах ситуацій, максимально наближених до ігрових, що дозволить виробити у футболі CM 1592 стів стійкої навички, доведеної до автоматизму, для відпрацьовування м'яча в умовах реальної гри Поставлене завдання досягається тим, що у відомому пристрої для подачі м'ячів, що містить змонтований на рухомому шасі корпус, що несе зв'язаний із приводом бойок з ударною масою, чашу для установки м'яча, магазин м'ячів, пристрій для поштучної подачі м'ячів, поворотну платформу Пропонується бойок розташувати на валу з можливістю переміщення в горизонтальній і вертикальній площинах і взаємозв'язок через диск із пружним елементом, виконаним з еластичної гуми, а поворотну платформу обладнати ліфтовим пристроєм і виконати з пристроєм для кріплення 3-х східчастого сегмента, на який закріпити чашу з бічними опорами Зазначені ВІДМІТНІ ознаки корисної моделі необхідні і достатні у всіх випадках, на яких поширюється об'єкт правової охорони Розташування бойка на валу з можливістю переміщення у вертикальній і горизонтальній площинах розширює його можливості удару по м'ячу, а його зв'язок через диск із пружним елементом , намотуваним на диск , без обмеження дозволяє передати м'ячу всю енергію руху і маси бойка, що забезпечує створення максимально можливих параметрів по швидкості і дальності Використання 3-х східчастого сегмента, на який закріплена чаша з бічними опорами, дозволяє збільшити кут траєкторії польоту м'яча до 90° На фіг 1 - Вигляд з боку На фіг 2 - Вигляд спереду На фіг 3 - Електрична схема Пристрій для подачі м'ячів містить несучу платформу 1 з колесами 2, поворотну платформу З, на якій установлений корпус 4 На поворотній платформі 3 закріплений пристрій фіксації сегмента 5, а також установлений ліфтовий пристрій, утримуючий корпус 6 і направляючі 7 У корпусі 4 розташований мотор-редуктор 8, пружний елемент 9, фіксатор 10, взаємодіючий з диском 11, пружним елементом 9 через опорний палець 12 На диску 11 закріплена пластина 13, що взаємодіє з валом 14, на який установлений з можливістю переміщення як у горизонтальній так і вертикальній площинах бойок з масою 15 У корпусі 4 установлений кінцевий спарений вимикач 16, блок 17 і ручка регулювання розтягування пружного елемента (стрічки) 18 Диск 11 у період роботи пристрою для подачі м'ячів взаємодіє з пристроєм зчеплення і містить скобу 19, жорстко зв'язану з циліндром 20, що розміщений на валу 21 і має палець, що штовхає 22, що направляє палець 23, диск 24 Зірочка 25, що розміщена на валу 21, через ланцюг 26 взаємодіє з мотор-редуктором 27 Пристрій скидання фіксації 28 взаємодіє через трос 29 з фіксатором 10 У корпусі 4 розташований кондиціонер ЗО, що подає повітря по каналу 31 для охолодження мотор-редуктора 27 Несуча платформа 1 виконана з опорами 32 Корпус ліфтового пристрою 6 має дугу 33, що служить для прийому м'яча, виконану з обмежником 34 і кінцевим вимикачем 35 У пристрої фіксації сегмента 5 закріплений трисхідчастий сегмент 36, на третій СХІДЦІ 37 якого закріплена чаша 38 з бічними опорами 39 На кор пусі 4 установлена з перехідним містком 40 касета для м'ячів 41, на якій установлено пристрій для поштучного пропуску м'ячів 42 На корпусі ліфтового пристрою 6 установлена пластина 44, взаємодіюча з куточком 43 На корпусі 4 розташований тумблер 45, а також кінцеві вимикачі 46 і 47 Пристрій 42 має трос 48 На поворотній платформі З установлені чотири магнітні пускачі 49 Пристрій працює в такий спосіб При включенні тумблера 45 включається магнітний пускач 49, що включає мотор-редуктор 27, що передає через ланцюг 26 обертання на зірочку 25 і вал 21 Пальцем, що штовхає, 22 буде переміщений у горизонтальній площині циліндр 20 зі скобою 19 до зчеплення з диском 11 і передачі йому обертання При обертанні диска 11 відбудеться розтягування пружного елемента 9, виконаного у вигляді еластичної гуми При обертанні диска 11, пластина 13, взаємодіючи з кінцевим вимикачем 16, відключить мотор-редуктор 27, а диск 11 залишиться на фіксаторі 10 Одночасно з обертанням диска 11, бойок з масою 15, закріплений на валу 14, переміститься у вертикальній площині в задане положення При вимиканні мотор-редуктора 27 спареним кінцевим вимикачем 16 включається мотор-редуктор 8 для переміщення корпуса 6 ліфтового пристрою з нижнього положення у верхнє Зупинка його у верхньому положенні відбудеться при взаємодм з кінцевим вимикачем 46 При ПІДХОДІ ДО верхнього положення корпуса 6 ліфтового пристрою пластина 44, установлена на корпусі 6, взаємодіє через куточок 43 і трос 48 із пристроєм поштучного пропуску м'ячів 42, що пропускає один м'яч на перехідний місток 40, з якого м'яч скачується на дугу 33, по якій переміщається до обмежника 34 і своєю масою включає кінцевий вимикач 35, який включає мотор-редуктор 8 на спуск корпуса 6 ліфтового пристрою У момент опускання м'яч залишиться на бічних опорах 39 чаші 38 Корпус 6 ліфтового пристрою, дійшовши до нижнього положення, взаємодіє з кінцевим вимикачем 47, що відключить мотор-редуктор 8 і одночасно включить моторредуктор 27 на реверс При передачі обертання в інший бік палець, що штовхає, 22 виведе з зачеплення скобу 19, що жорстко закріплена на циліндрі 20 Циліндр 20, переміщаючись по валу 21 через диск 24, ввійде в зачеплення з пристроєм скидання фіксації 28, що через трос 29 і фіксатор 10 зробить скидання фіксації диска 11 Під ВПЛИВОМ пружного елемента 9 обертання диска 11 через вал 14 буде передано бойку з масою 15, що переміщаючись у вертикальній площині зробить удар по м'ячу При обертанні диска 11 відбудеться сход пластини 14 зі спарених кінцевих вимикачів 16 і відбудеться включення мотор-редуктора 27 на звід бойка з масою 15 і цикл повториться Література 1 Авторське посвідчення СРСР №1804331, кл А63В69/40,1990р 2 Заява ФРН №2511149, кл А63В69/40,1976р 3 Авторське посвідчення СРСР № 1088646, кл А63В69/40, 1980р її і і № S'h hf? £h Г-НФ Z6SL 1592 ча О вк (J~D Фіг. З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
