Пристрій для подачі продукту у вальцовий верстат

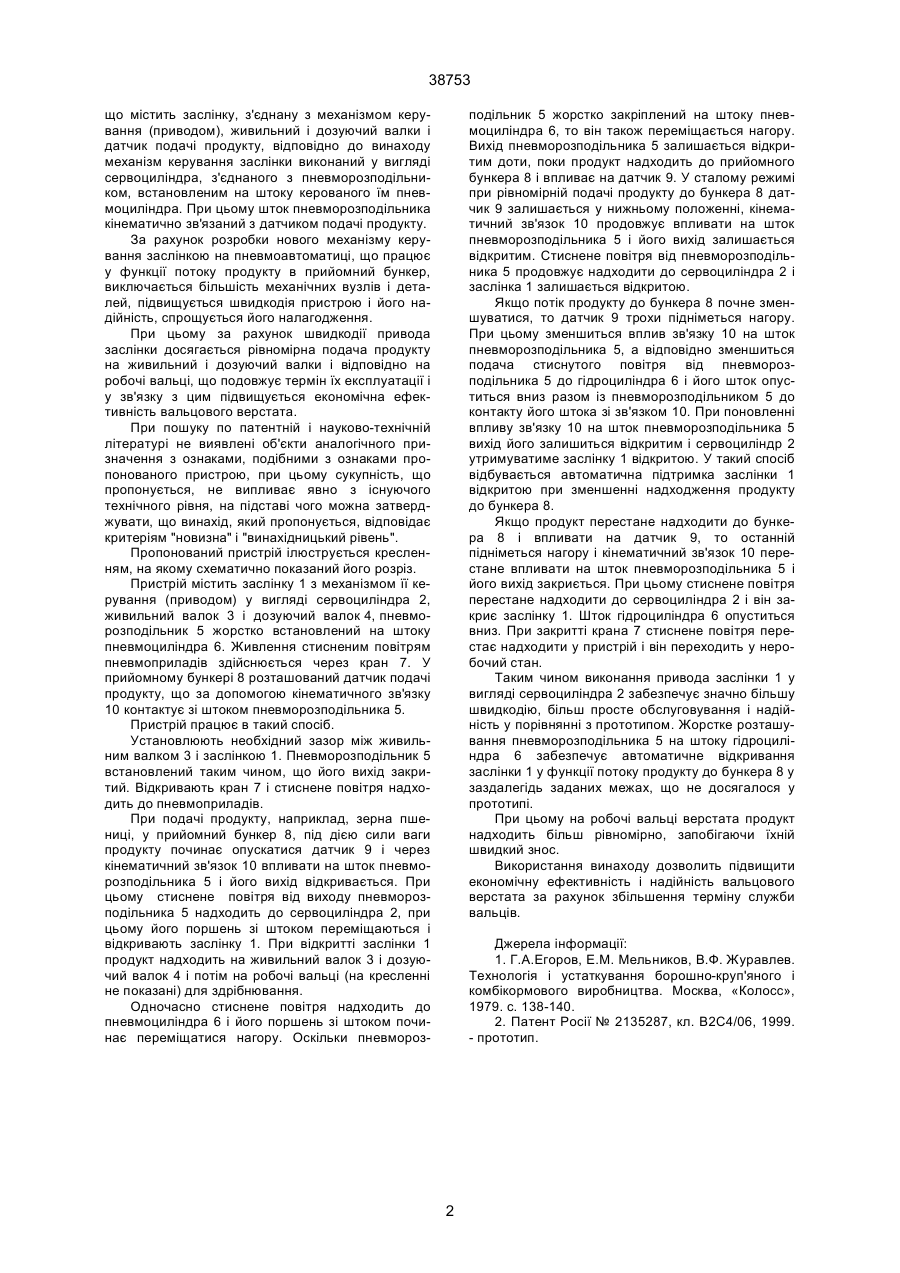

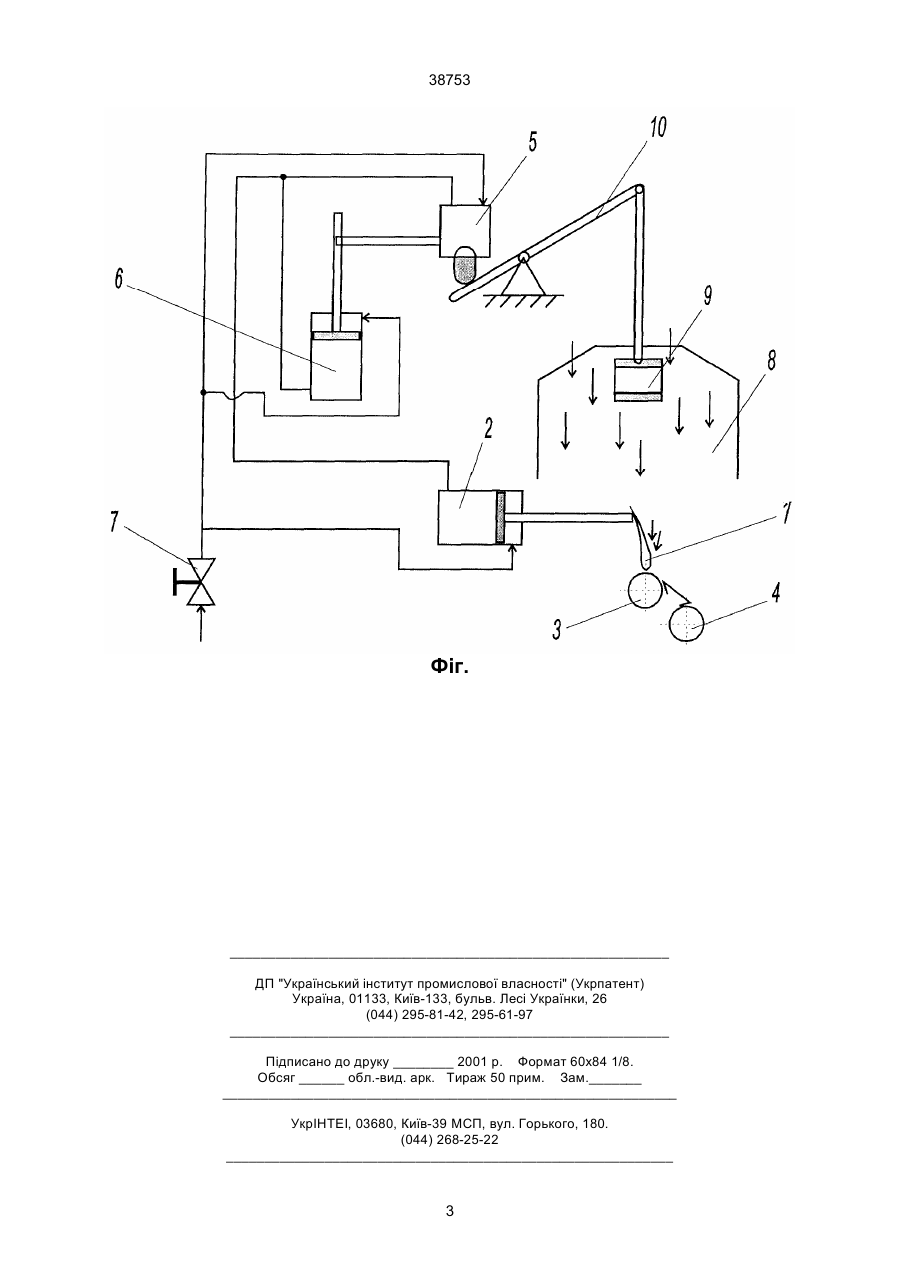

Пристрій для подачі продукту у вальцовий верстат, що містить заслінка, з'єднану з механізмом керування, живильний і дозуючий валки і датчик подачі продукту, який відрізняється тим, що механізм керування заслінкою виконаний у вигляді сервоциліндра, з'єднаного з пневморозподільником, встановленим на штоку керованого їм пневмоциліндра, при цьому шток пневморозподільника кінематично зв'язаний з датчиком подачі продукту. (19) (21) 2000095359 (22) 19.09.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Белявцев Микола Іванович, Павленко Віктор Сергійович, Заварзин Валерій Ільїч, Репрінцев Олександр Олексійович (73) Закрите акціонерне товариство "Інститут Укроргверстатінпром" 38753 що містить заслінку, з'єднану з механізмом керування (приводом), живильний і дозуючий валки і датчик подачі продукту, відповідно до винаходу механізм керування заслінки виконаний у вигляді сервоциліндра, з'єднаного з пневморозподільником, встановленим на штоку керованого їм пневмоциліндра. При цьому шток пневморозподільника кінематично зв'язаний з датчиком подачі продукту. За рахунок розробки нового механізму керування заслінкою на пневмоавтоматиці, що працює у функції потоку продукту в прийомний бункер, виключається більшість механічних вузлів і деталей, підвищується швидкодія пристрою і його надійність, спрощується його налагодження. При цьому за рахунок швидкодії привода заслінки досягається рівномірна подача продукту на живильний і дозуючий валки і відповідно на робочі вальці, що подовжує термін їх експлуатації і у зв'язку з цим підвищується економічна ефективність вальцового верстата. При пошуку по патентній і науково-технічній літературі не виявлені об'єкти аналогічного призначення з ознаками, подібними з ознаками пропонованого пристрою, при цьому сукупність, що пропонується, не випливає явно з існуючого технічного рівня, на підставі чого можна затверджувати, що винахід, який пропонується, відповідає критеріям "новизна" і "винахідницький рівень". Пропонований пристрій ілюструється кресленням, на якому схематично показаний його розріз. Пристрій містить заслінку 1 з механізмом її керування (приводом) у вигляді сервоциліндра 2, живильний валок 3 і дозуючий валок 4, пневморозподільник 5 жорстко встановлений на штоку пневмоциліндра 6. Живлення стисненим повітрям пневмоприладів здійснюється через кран 7. У прийомному бункері 8 розташований датчик подачі продукту, що за допомогою кінематичного зв'язку 10 контактує зі штоком пневморозподільника 5. Пристрій працює в такий спосіб. Установлюють необхідний зазор між живильним валком 3 і заслінкою 1. Пневморозподільник 5 встановлений таким чином, що його вихід закритий. Відкривають кран 7 і стиснене повітря надходить до пневмоприладів. При подачі продукту, наприклад, зерна пшениці, у прийомний бункер 8, під дією сили ваги продукту починає опускатися датчик 9 і через кінематичний зв'язок 10 впливати на шток пневморозподільника 5 і його вихід відкривається. При цьому стиснене повітря від виходу пневморозподільника 5 надходить до сервоциліндра 2, при цьому його поршень зі штоком переміщаються і відкривають заслінку 1. При відкритті заслінки 1 продукт надходить на живильний валок 3 і дозуючий валок 4 і потім на робочі вальці (на кресленні не показані) для здрібнювання. Одночасно стиснене повітря надходить до пневмоциліндра 6 і його поршень зі штоком починає переміщатися нагору. Оскільки пневмороз подільник 5 жорстко закріплений на штоку пневмоциліндра 6, то він також переміщається нагору. Вихід пневморозподільника 5 залишається відкритим доти, поки продукт надходить до прийомного бункера 8 і впливає на датчик 9. У сталому режимі при рівномірній подачі продукту до бункера 8 датчик 9 залишається у нижньому положенні, кінематичний зв'язок 10 продовжує впливати на шток пневморозподільника 5 і його вихід залишається відкритим. Стиснене повітря від пневморозподільника 5 продовжує надходити до сервоциліндра 2 і заслінка 1 залишається відкритою. Якщо потік продукту до бункера 8 почне зменшуватися, то датчик 9 трохи підніметься нагору. При цьому зменшиться вплив зв'язку 10 на шток пневморозподільника 5, а відповідно зменшиться подача стиснутого повітря від пневморозподільника 5 до гідроциліндра 6 і його шток опуститься вниз разом із пневморозподільником 5 до контакту його штока зі зв'язком 10. При поновленні впливу зв'язку 10 на шток пневморозподільника 5 вихід його залишиться відкритим і сервоциліндр 2 утримуватиме заслінку 1 відкритою. У такий спосіб відбувається автоматична підтримка заслінки 1 відкритою при зменшенні надходження продукту до бункера 8. Якщо продукт перестане надходити до бункера 8 і впливати на датчик 9, то останній підніметься нагору і кінематичний зв'язок 10 перестане впливати на шток пневморозподільника 5 і його вихід закриється. При цьому стиснене повітря перестане надходити до сервоциліндра 2 і він закриє заслінку 1. Шток гідроциліндра 6 опуститься вниз. При закритті крана 7 стиснене повітря перестає надходити у пристрій і він переходить у неробочий стан. Таким чином виконання привода заслінки 1 у вигляді сервоциліндра 2 забезпечує значно більшу швидкодію, більш просте обслуговування і надійність у порівнянні з прототипом. Жорстке розташування пневморозподільника 5 на штоку гідроциліндра 6 забезпечує автоматичне відкривання заслінки 1 у функції потоку продукту до бункера 8 у заздалегідь заданих межах, що не досягалося у прототипі. При цьому на робочі вальці верстата продукт надходить більш рівномірно, запобігаючи їхній швидкий знос. Використання винаходу дозволить підвищити економічну ефективність і надійність вальцового верстата за рахунок збільшення терміну служби вальців. Джерела інформації: 1. Г.А.Егоров, Е.М. Мельников, В.Ф. Журавлев. Технологія і устаткування борошно-круп'яного і комбікормового виробництва. Москва, «Колосc», 1979. с. 138-140. 2. Патент Росії № 2135287, кл. В2С4/06, 1999. - прототип. 2 38753 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
