Подрібнюючий засіб зерноуборочного комбайну

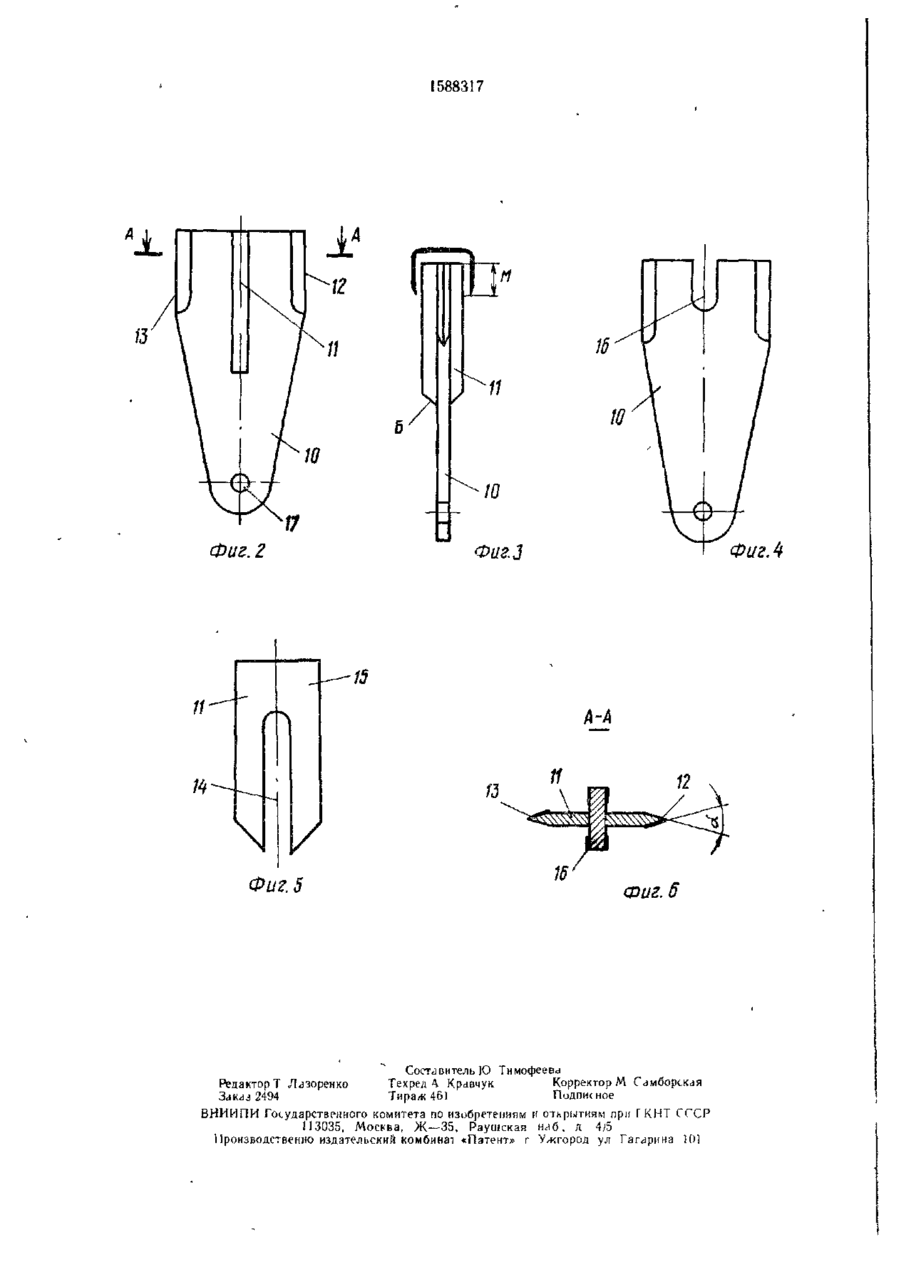

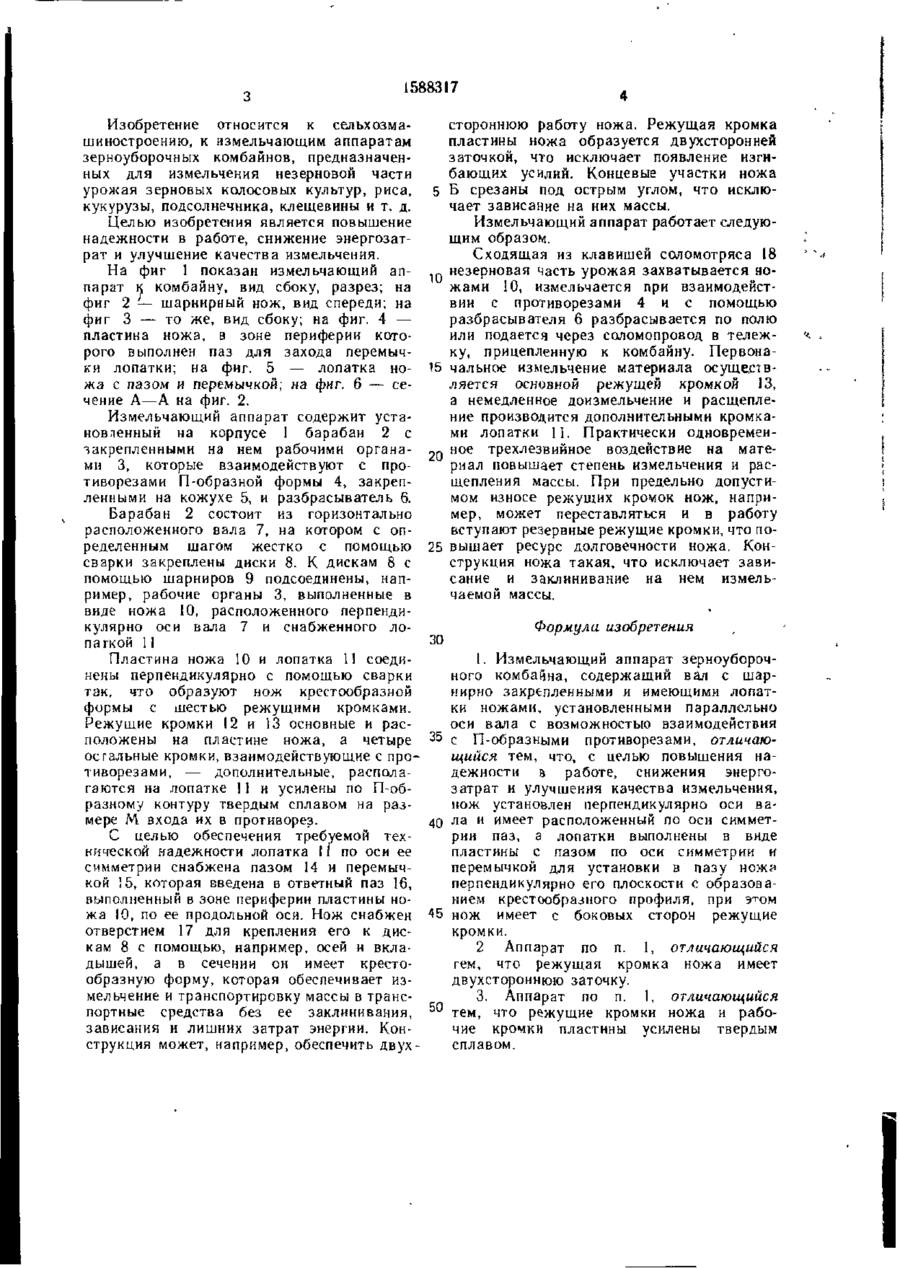

Изобретение относится к сальско хозяйственному машиностроению, к измельчающим аппаратам зерноуборочных ком байнов Целью изобретения является повышение надежности в работе, снижение энергозатрат и улучшение качества ичмельче ния Измельчающий аппарат содержит барабан 2, установленный на корпусе 1 с закрепленными на нем рабочими органами 3, выполненными в виде ножа 10 и перпендикулярно установленной с образованием крестообразного профиля лопатки 11 Первоначальное измельчение материала осуществляется ножом 10, кромки которого имеют двухстороннюю заточку, а доизмельчение и расщепление производится дополнительными кромками лопатки II Одновременно трехлезвийное воздействие на материал повышает степень измельчения и расщепление массы 2 з п ф лы, 6 ил 00 18 4 Фиг. і 1588317 Изобретение относится к сельхозмашиностроению, к измельчающим аппаратам зерноуборочных комбайнов, предназначенных для измельчения незерновой части урожая зерновых колосовых культур, риса, кукурузы, подсолнечника, клещевины и т. д. Целью изобретения является повышение надежности в работе, снижение энергозатрат и улучшение качества измельчения. На фиг 1 показан измельчающий аппарат к комбайну, вид сбоку, разрез; на фиг 2 — шарнирный нож, вид спереди; на фиг 3 — то же, вид сбоку; на фиг. 4 — пластина ножа, в зоне периферии которого выполнен паз для захода перемычки лопатки; на фиг. 5 — лопатка ножа с пазом и перемычкой; на фиг. 6 — сечение А—А на фиг. 2. Измельчающий аппарат содержит установленный на корпусе 1 барабан 2 с закрепленными на нем рабочими органами 3, которые взаимодействуют с противорезами П-образной формы 4, закрепленными на кожухе 5, и разбрасыватель 6. Барабан 2 состоит из горизонтально расположенного вала 7, на котором с определенным шагом жестко с помощью сварки закреплены диски 8. К дискам 8 с помощью шарниров 9 подсоединены, например, рабочие органы 3, выполненные в виде ножа 10, расположенного перпендикулярно оси вала 7 и снабженного лопагкой 11 Пластина ножа 10 и лопатка 11 соединены перпендикулярно с помощью сварки так, что образуют нож крестообразной формы с шестью режущими кромками. Режущие кромки 12 и 13 основные и расположены на пластине ножа, а четыре остальные кромки, взаимодействующие с противорезами, — дополнительные, располагаются на лопатке 1 1 и усилены по П-образному контуру твердым сплавом на размере М входа их в противорез. С целью обеспечения требуемой технической надежности лопатка II по оси ее симметрии снабжена пазом 14 и перемычкой )5, которая введена в ответный паз 16, выполненный в зоне периферии пластины ножа 10, по ее продольной оси. Нож снабжен отверстием 17 для крепления его к дискам 8 с помощью, например, осей и вкладышей, а в сечении он имеет крестообразную форму, которая обеспечивает измельчение и транспортировку массы в транспортные средства без ее заклинивания, зависания и лишних затрат энергии. Конструкция может, например, обеспечить двух 5 1П 15 „п 25 30 стороннюю работу ножа. Режущая кромка пластины ножа образуется двухсторонней заточкой, что исключает появление изгибающих усилий. Концевые участки ножа Б срезаны под острым углом, что исключает зависание на них массы. Измельчающий аппарат работает следующим образом. Сходящая из клавишей соломотряса 18 незерновая часть урожая захватывается ножами 10, измельчается при взаимодействии с противорезами 4 и с помощью разбрасывателя 6 разбрасывается по полю или подается через соломопровод в тележку, прицепленную к комбайну. Первоначальное измельчение материала осуществляется основной режущей кромкой 13, а немедленное доизмельчение и расщепление производится дополнительными кромками лопатки 11. Практически одновременное трехлезвийное воздействие на материал повышает степень измельчения и расщепления массы. При предельно допустимом износе режущих кромок нож, например, может переставляться и в работу вступают резервные режущие кромки, что повышает ресурс долговечности ножа. Конструкция ножа такая, что исключает зависание и заклинивание на нем измельчаемой массы. Формула изобретения 1. Измельчающий аппарат зерноуборочного комбайна, содержащий вал с шарнирно закрепленными и имеющими лопатки ножами, установленными параллельно оси вала с возможностью взаимодействия 35 с П-образными противорезами, отличающийся тем, что, с целью повышения надежности & работе, снижения энергозатрат и улучшения качества измельчения, нож установлен перпендикулярно оси ва40 ла и имеет расположенный по оси симметрии паз, а лопатки выполнены в виде пластины с пазом по оси симметрии и перемычкой для установки в пазу нож г * перпендикулярно его плоскости с образованием крестообразного профиля, при этом 45 нож имеет с боковых сторон режущие кромки. 2 Аппарат по п. 1, отличающийся гем, что режущая кромка ножа имеет двухстороннюю заточку. 3. Аппарат по п. 1, отличающийся тем, что режущие кромки ножа и рабочие крочки пластины усилены твердым сплавом. ч , 1588317 1 ^11 > Ю • Фиг. 2 Фиг А 15 11 \ Фиг. 5 Фиг. 6 Составитель І0 Тимофеева РедакторТ Л.ззоренко Техред Л Кравчук Корректор М Самборская Заказ 2494 Тираж 461 Подписное В Н И И П И Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб, л 4/5 Производственно издательский комбинат «Патент» г Ужгород ул Гагарина 10]
