Триножова машина для різки стопи блоків паперу

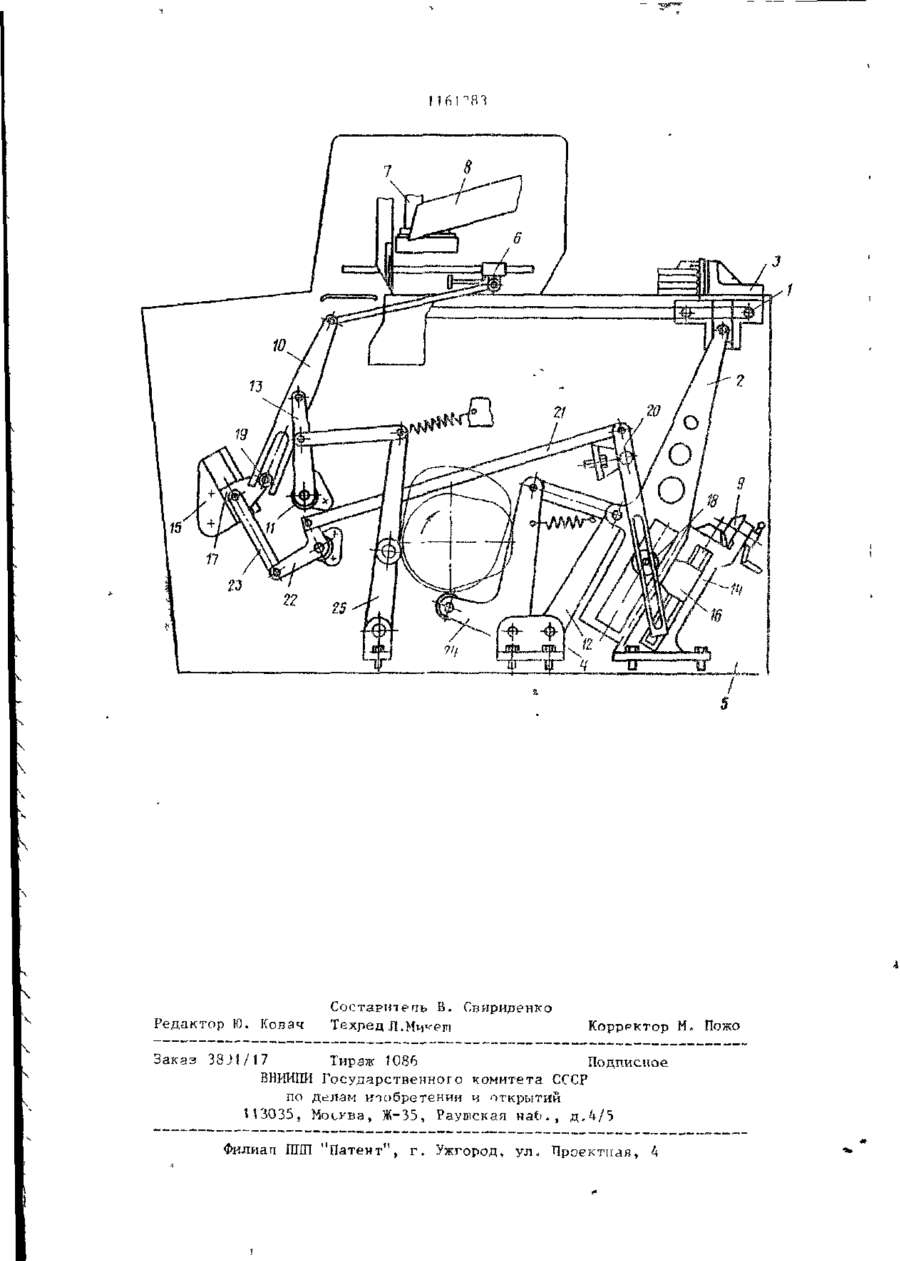

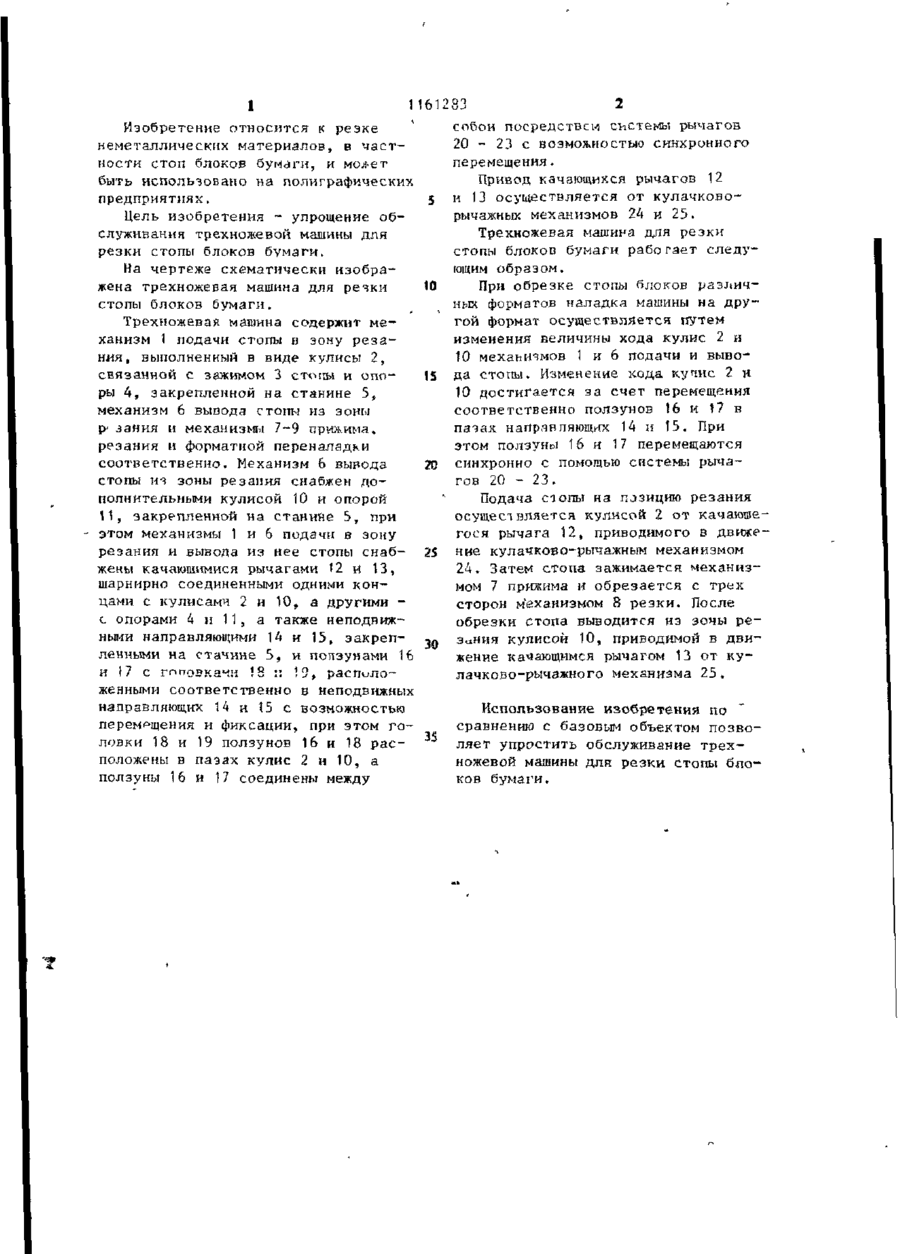

ТРЕХНОЖЕВАЯ МАШИНА ДЛЯ РЕЗКИ СТОПЫ БЛОКОВ БУМАГИ, содержащая механизм подачи стопы в яону резания, выполненный в виде куттисн, связанной с зажимом стопы и опоры, закрепленной на станине, механизм вывода стопы из зоны резания, механизмы прижима, резания и фор матной переналадки, о т л и ч а ю щ а я с я тем, что, с целью упрощения обслуживания, механизм вывода стопы из зоны резания снабжен дополнительной кулисой и опорой, закрепленной на станине, при этом механизмы подачи в зону резания и вывода из нее стопы снабжены качающимися рычагами, шарнирно соединенными одними концами с кулисами, а другими - с опорами, а также неподвижными направляющими, закрепленными на станине» и ползунами с головками, расположенными в них с возможностью перемещения и фиксации, при этом Головки ползунов расположены в пазах кулис, а попэуны соединены между собой с возможностью синхронного перемещения. с 1 1 Изобретение относится к реэке неметаллических материалов, в частности стоп блоков бумаги, и моя-ет быть использовано на полиграфических предприятиях. Цель изобретения - упрощение обслуживания трехножевой. машины для резки стопы блоков бумаги. На чертеже схематически изображена трехножевая машина для речки стопы блоков бумаги. Трехиожевая машина содержит механизм 1 подачи стопы в зону резания, выполненный в виде кулисы 2, связанной с зажимом 3 стоны и опоры 4, закрепленной на станине 5, механизм 6 вывода стопы из зоны Р' зания и механизмы 7-9 прижима„ резания и форматной переналадки соответственно. Механизм 6 вывода стопы из зоны резания снабжен дополнительными кулисой 10 и опорой 11, закрепленной на станине 5, при этом механизмы 1 и 6 подачи в зону резания и вывода из нее стопы снабжены качающимися рычагами 12 и 13, шарнирно соединенными одними концами с кулисами 2 и 10, а другими с опорами 4 и 11, а также неподвижными направляющими 14 и 15, закрепленными на стачнне 5, и ползунами 16 и 17 с гпповкамн 1В : !9, располо: женными соответственно в неподвижных направляющих 14 и 15 с возможностью перемещения и фиксации, при этом головки 18 и 19 ползунов 16 и 18 расположены в пазах кулис 2 и 10, а ползуны 16 и 17 соединены между собой посредствен системы рычагов 20 - 23 с возможностью синхронного перемещения. Привод качающихся рычагов 12 и 13 осуществляется от кулачковорычажных механизмов 24 и 25. Трехложевая машина для резки стопы блоков бумаги рабо гает следующим образом. При обрезке стопы блоков различ10 ных форматов наладка машины на другой формат осуществляется путем изменения величины хода кулис 2 и 10 механизмов 1 и 6 подачи и вывода стопы. Изменение х.ода к у ш е 2 и 10 достигается за счет перемещения соответственно ползунов 16 и 17 в пазах направляющих 14 и 15. При этом ползуны 16 и 17 перемещаются синхронно с помощью системы рычагов 2 0 - 2 3 . Подача стопы на позицию резания осуществляется куяисой 2 от качаююегося рычага 12, приводимого в движе25 ние кулачкоро-рычажным механизмом 24. Затем стона зажимается механизмом 7 прижима и обрезается с трех сторон механизмом 8 резки. После обрезки стопа выводится из зоны резания кулисой 10, приводимой в дви30 жение качающимся рычагом 13 от кулачково-рычажного механизма 25. 35 Использование изобретения по сравнению с базовым объектом позволяет упростить обслуживание трехножевой машины для резки стопы блоков бумаги. Редактор Ю. Ковач Состаритепь В. Свириденко Техред Л. Корррктор М. Пожо Заказ 38Л/17 Тираж 1086 Подписное ВНИИГШ Государственного комитета СССР по делам изобретении ч открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиап ПИП "Патент", г. Ужгород, ул. Проектная, 4
