Виливна форма для виготування полімерних виробів

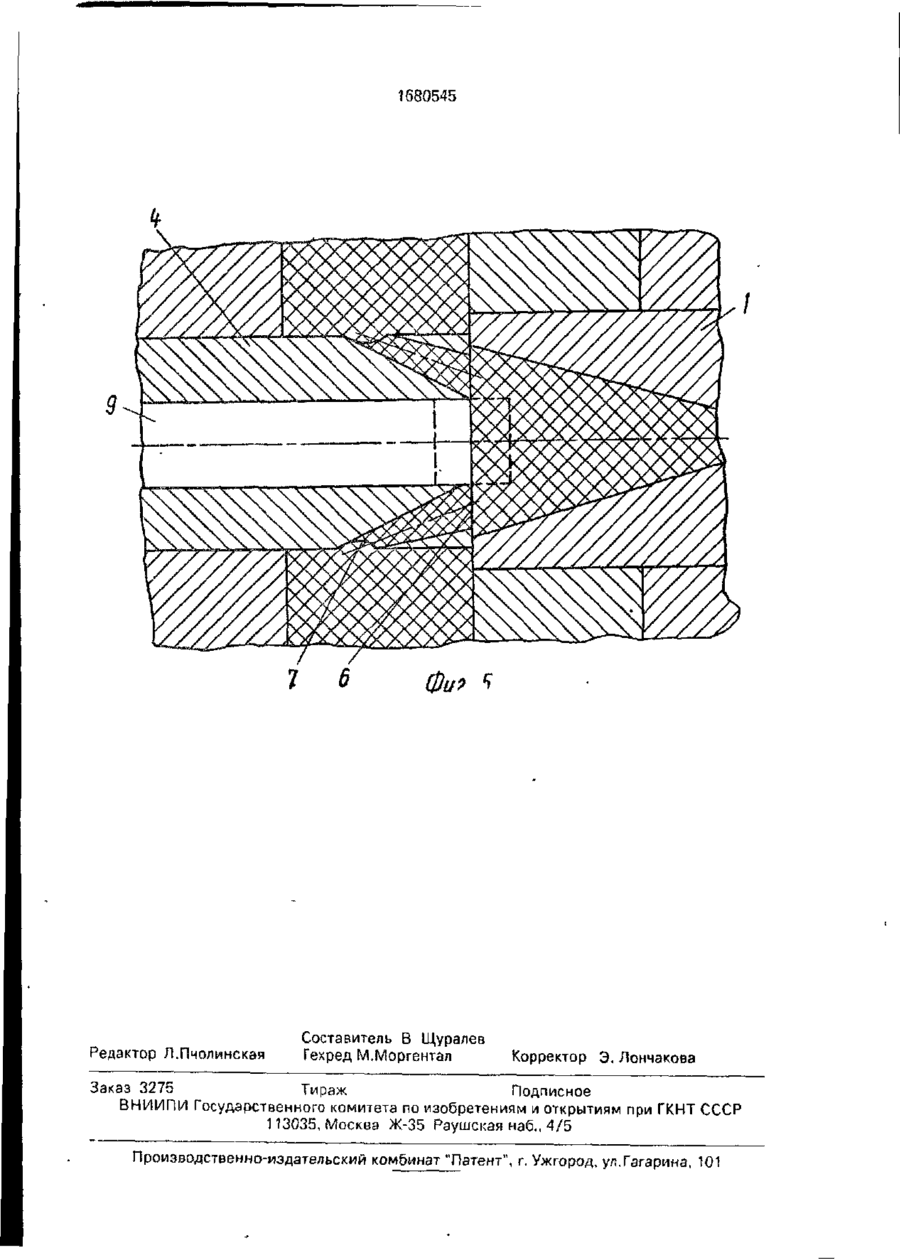

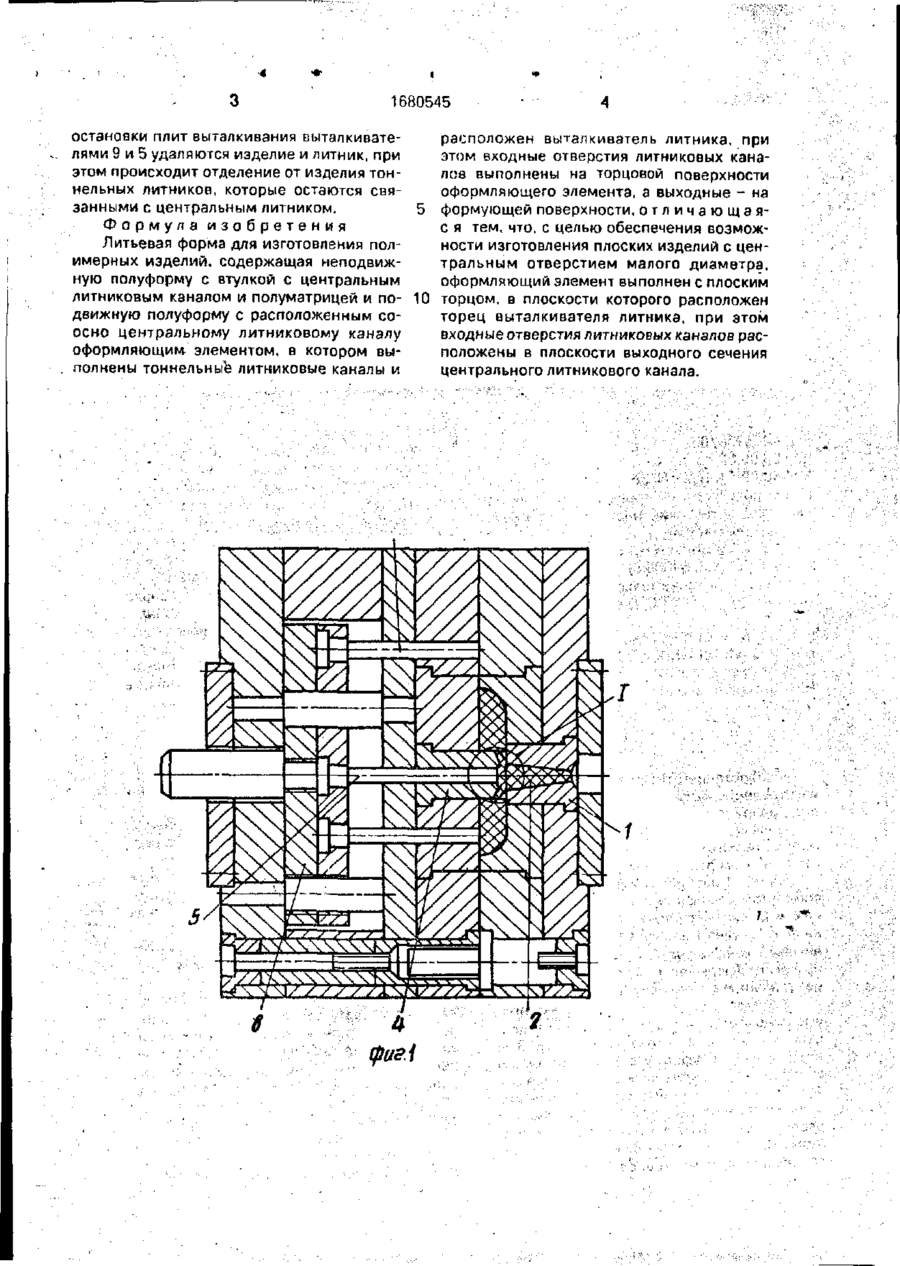

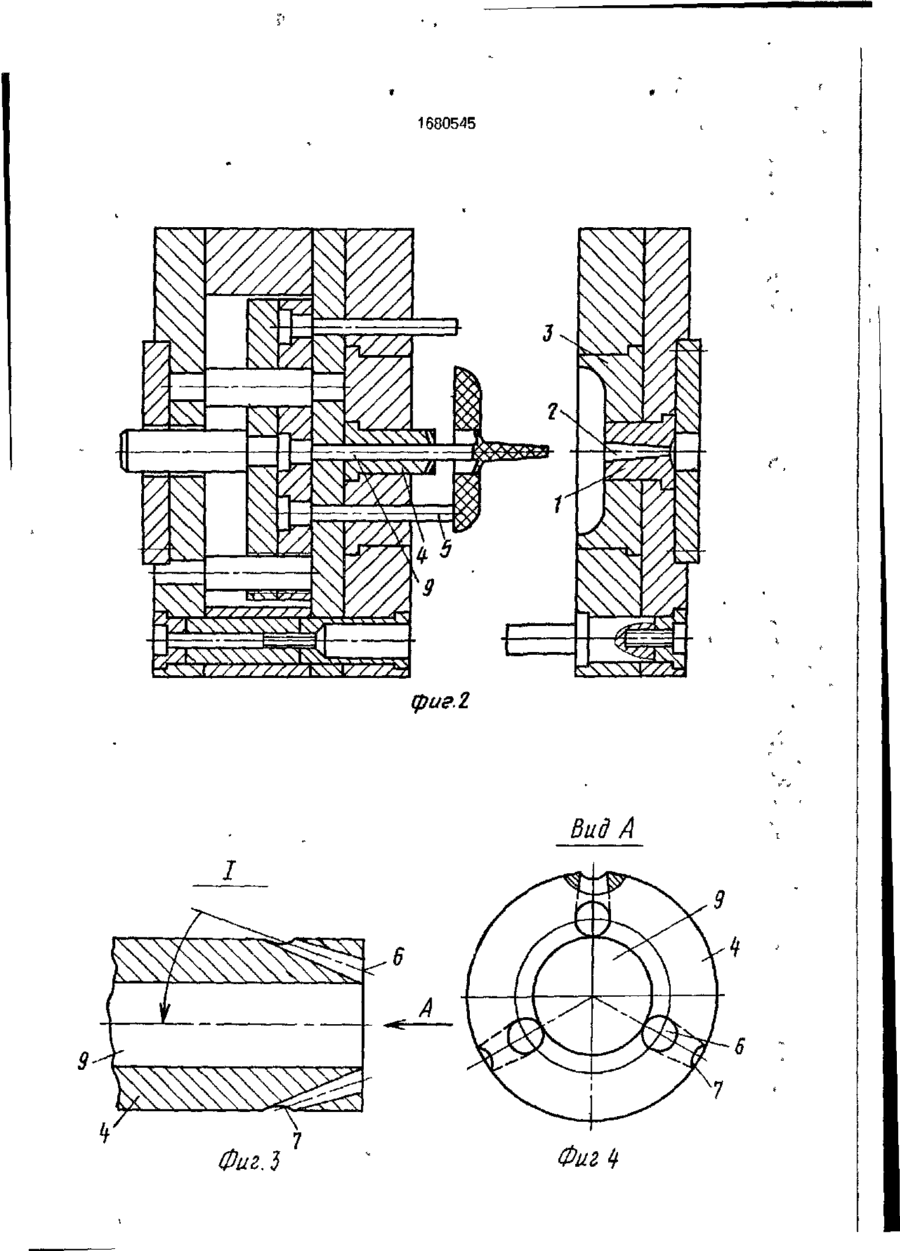

Изобретение относится к литьевым формам для изготовления полимерных изделий Цель изобретения - обеспечение возможности изготовления плоских изделий с центральным отверстием малого диаметра Для этого оформляющий элемент выполнен с плоским торцом, в плоскости которого расположен торец выталкивателя лигника, при этом отверстия тоннельных литниковых каналов расположены в плоскости выходного сечения центрального литникового канала Выходные отверстия литниковых каналов расположены на формующей поверхности оформляющего элемента Во время закрытия формы изделие совместно с литником удаляется из формы, при этом тоннельные литники отделяются от изделия 5 ил. Изобретение относится к оснастке для изготовления полимерных изделий литьем под давлением. Цель изобретения - обеспечение возможности изготовления плоских изделий с центральным отверстием малого диаметра. На фиг 1 изображена литьевая форма в сомкнутом положении, продольный разрез, на фиг.2 - то же. в разомкнутом положении; на фиг.З - узел I на фиг 1 (тоннельные литниковые каналы ; на фиг. 4-вид А на фиг. 3; на фиг.5 - оформляющий элемент и втулка с центральным литниковым каналом. Форма содержит неподвижную полуформу с втулкой 1 с центральным литниковым каналом 2 и полуматрицей 3 и подвижную полуформу с расположенным соосно центральному литниковому каналу 2 оформляющим элементом 4, в котором выполнены тоннельные литниковые каналы и расположен выталкиватель 5 литника, при этом входные отверстия 6 литниковых каналов выполнены на торцовой поверхности оформляющего элемента, а выходные 7 - на формующей поверхности Оформляющий элемент 4 выполнен с плоским торцом, в плоскости которого расположен торец выталкивателя 5 литника, при этом входные отверстия 6 литниковых каналов расположены в плоскости выходного сечения центрального литникового канала 2. Выталкивающая система включает плиты выталкивания 8 с выталкивателями 9 и 5 соответственно изделия и литника Такое конструктивное решение позволяет изготовлять плоские изделия с центральным отверстием малого диаметра, так как исключена возможность отрыва тоннельных литников от центрального Использование в известной форме вставок с тоннельными каналами не позволяет уменьшать размеры оформляющего элемента. Форма работает следующим образом. После впрыска полимера и технологической выдержки форма раскрывается. После (21)4486933/05 (22)26.09.88 (46)30.09.91 Бюл №36 (71) Кировоградский проектно-конструкторско-технологический институт почвообрабатывающих машин (72) С Д.Давыдов и А В Бобрикова (53)678.057 745 5(038 8) (56) Авторское свидетельство СССР №1110645. кл В 29 С 45/27, 1983 оо СП 1680545 4 остановки плит выталкивания выталкиватерасположен выталкиватель литника, при лями 9 и 5 удаляются изделие и литник, при этом входные отверстия литниковых канаэтом происходит отделение от изделия тонлов выполнены на торцовой поверхности нельных литников, которые остаются свяоформляющего элемента, а выходные - на занными с центральным литником. формующей поверхности, о т л и ч а ю щ э я Формула изобретения с я тем, что, с целью обеспечения возможЛитьевая форма для изготовления полности изготовления плоских изделий с ценимерных изделий, содержащая неподвижтральным отверстием малого диаметра, ную полуформу с втулкой с центральным оформляющий элемент выполнен с плоским литниковым каналом и полуматрицей и по- 10 торцом, в плоскости которого расположен движную полуформу с расположенным соторец выталкивателя литника, при этом осно центральному литниковому каналу входные отверстия литниковых каналов расоформляющим элементом, в котором выположены в плоскости выходного сечения полнены тоннельные литниковые каналы и центрального литникового канала. 1680545 фиг. 2 Вид А 7 Фиг. і 1680545 Редактор Л.Пчолинская Составитель В Щуралев Гехред М.Моргентал Корректор Э. Лончакова Заказ 3275 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж-35 Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
