Гідравлічний фільтр

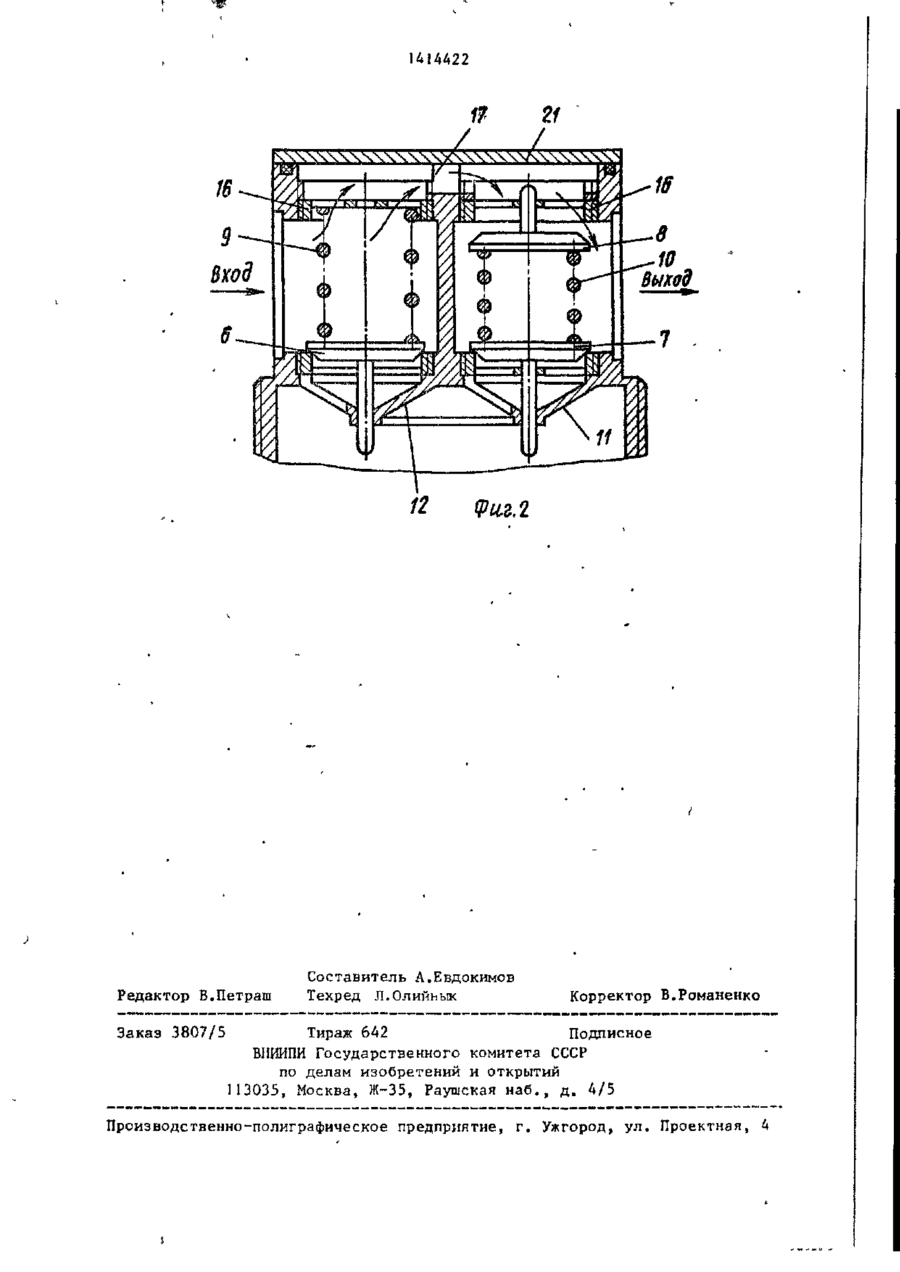

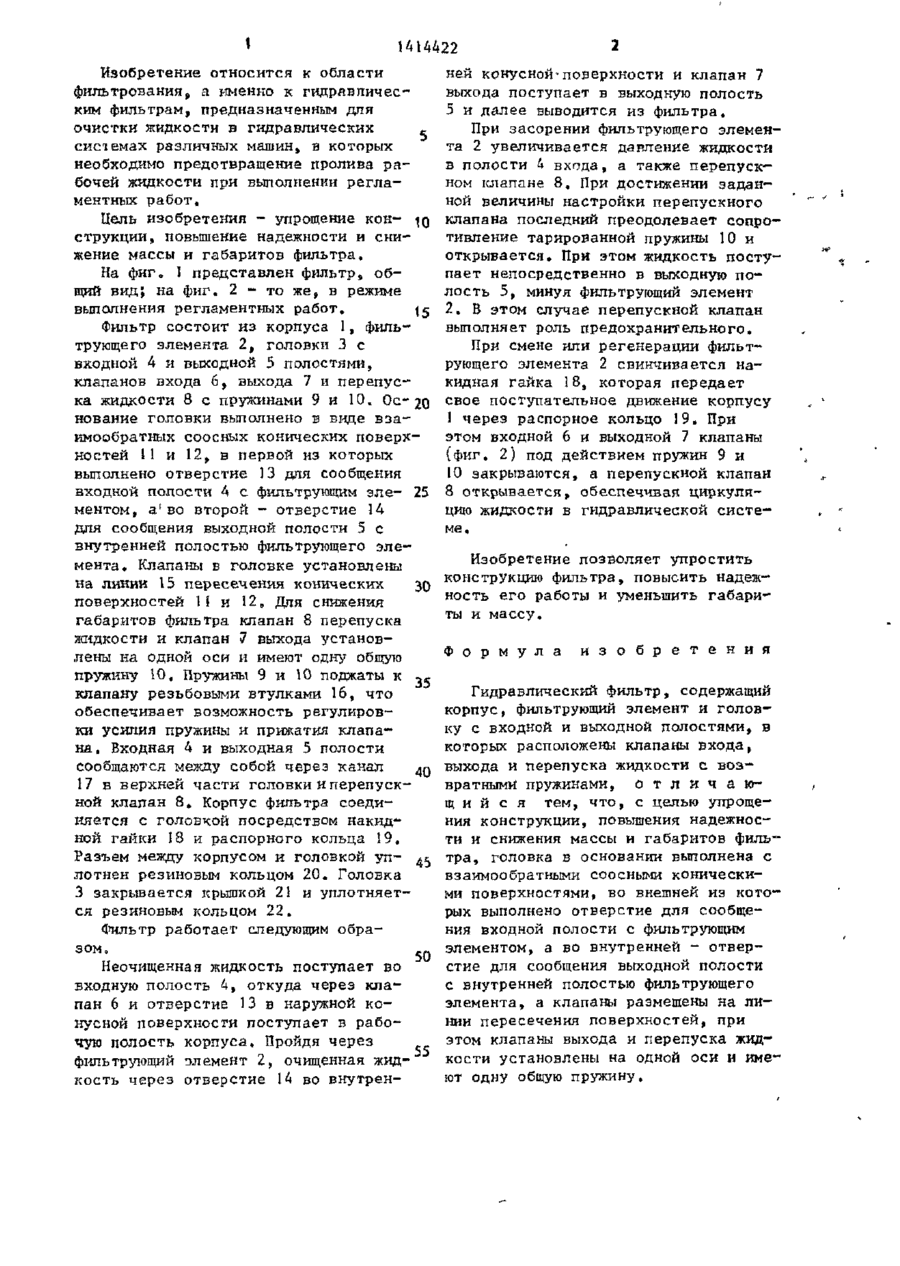

Изобретение относится к гидравлическим фильтрам, предназначенным для очистки жидкости в гидравлических системах различных машин, и п о зволяет упростить конструкцию, повы сить надежность и снизить массогабаритные характеристики гидравлического фильтра. Фильтр содержит корпус 1, фильтроэлемент 2 к головку 3, в которой расположены клапаны входа 6, выхода 7 и перепуска жидкости 8 с возвратными пружинами 9 и 10. Головка выполнена с двумя взаимообратными соосными коническими поверхностями 11 и 12, причем полость 4 входа жидкости сообщается с фильтроэлементом 2 через отверстие 13 в наружной конической поверхности И , а полость 5 выхода - через отверстие 14 внутренней поверхности. Клапаны перепуска и выхода жидкости выполнены соосными и имеют одну общую пружину 10„ при этом полости входа и выхода выполнены сообщающимися через канал клапана перепуска, 2 ил. 11 гг ч 19 Фиг.1 £ 1 1414422 Изобретение относится к области фильтрования9 а именно к гидравлическим фильтрам, предназначенным для очистки жидкости в гидравлических _ системах различных машин, в которых необходимо предотвращение пролива рабочей жидкости при выполнении регламентных работ. Цель изобретения - упрощение кон- jg струкции, повышение надежности и снижение массы и габаритов фильтра. На фиг. I представлен фильтр, общий видї на фиг. 2 - то же, в режиме выполнения регламентных работ. \§ Фильтр состоит из корпуса 1, фильтрующего элемента 2, головки 3 с входной 4 и выходной 5 полостями, клапанов входа б, выхода 7 и перепуска жидкости 8 с пружинами 9 и 10. Ос-20 кование головки выполнено в виде взаимообратных соосных конических поверхностей 11 и 12, в первой из которых выполнено отверстие 13 для сообщения входной полости А с фильтрующим эле- 25 ментом, а'во второй - отверстие 14 для сообщения выходной полости 5 с внутренней полостью фильтрующего элемента. Клапаны в головке установлены на линии 15 пересечения комических 30 поверхностей 11 и 12, Для снижения габаритов фильтра клапан 8 перепуска жидкости и клапан 7 выхода установлены на одной оси и имеют одну общую пружину Ї0, Пружины 9 и 10 поджаты к клапану резьбовыми втулками 16, что 35 обеспечивает возможность регулировки усилия пружины и прижатия клапана. Входная 4 и выходная 5 полости сообщаются между собой через канал 17 в верхней части головки и перепуск-40 ной клапан 8» Корпус фильтра соединяется с головкой посредством накидной гайки 18 и распорного кольца 19. Разъем между корпусом и головкой уплотнен резиновым кольцом 20. Головка 45 3 закрывается крышкой 21 и уплотняется резиновым кольцом 22. ней конусной-поверхности и клапан 7 выхода поступает в выходную полость 5 и далее выводится из фильтра. При засорении фильтрующего элемента 2 увеличивается давление жидкости в полости 4 входа, а также перепускном клапане 8. При достижении заданной величины настройки перепускного клапана последний преодолевает сопротивление тарированной пружины 10 и открывается» При этом жидкость поступает непосредственно в выходную полость 5, минуя фильтрующий элемент 2. В этом случае перепускной клапан выполняет роль предохранительного. При смене или регенерации фильтрующего элемента 2 свинчивается накидная гайка 3 8, которая передает свое поступательное движение корпусу 1 через распорное кольцо 19, При этом входной 6 и выходной 7 клапаны (фиг, 2) под действием пружин 9 и 10 закрываются, а перепускной клапан 8 открывается, обеспечивая циркуляцию жидкости в гидравлической системе. Изобретение позволяет упростить конструкцию фильтра, повысить надежность его работы и уменьшить габариты и массу. Формула и з о б р е т е н и я Гидравлический фильтр, содержащий корпус, фильтрующий элемент и головку с входной и выходной полостями, в которых расположены клапаны входа, выхода и перепуска жидкости с возвратными пружинами, отличающийся тем, что, с целью упрощения конструкции, повышения надежности и снижения массы и габаритов фильтра, головка в основании выполнена с взаимообратными соосными коническими поверхностями, во внешней из которых выполнено отверстие для сообщеФильтр работает следующим обрания входной полости с фильтрующим элементом, а во внутренней - отверзом. 50 стие для сообщения выходной полости Неочищенная жидкость поступает во с внутренней полостью фильтрующего входную полость 4, откуда через клаэлемента, а клапаны размещены на липан 6 и отверстие 13 в наружной конии пересечения поверхностей, при нусной поверхности поступает в рабоэтом клапаны выхода и перепуска жидчую полость корпуса. Пройдя через фильтрующий элемент 2, очищенная жид- 55 кости установлены на одной оси и имеют одну общую пружину. кость через отверстие 14 во внутрен 1414422 n Фиг.2 Редактор В.Петраш Заказ 3807/5 Составитель А.Евдокимов Техред Л.Олийьык Корректор В.Романенко Тираж 642 Подписное ВІІИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
