Спосіб виготовлення вогнетривних виробів

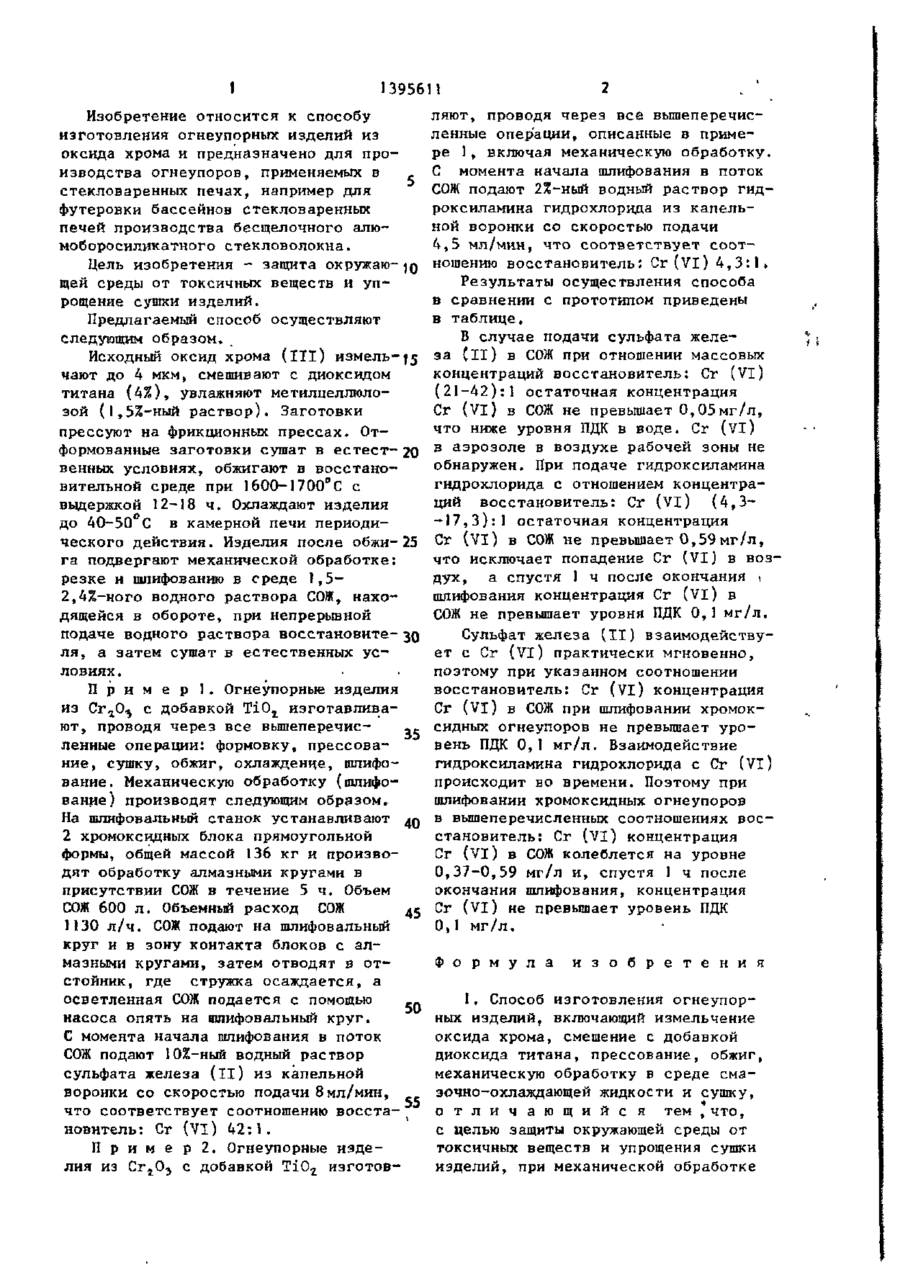

Изобретение относится к способу изготовления огнеупорных изделий из оксида хрома, применяемых в стекловаренных печах, например для футеровки бассейнов стекловаренных печей. Цель изобретения - защита окружающей среды от токсичных веществ и упрощение сушки. Способ изготовления огнеупорных изделий включает измельчение оксида хрома, смешение его с добавкой диоксида титана, прессование, обжиг в восстановительной среде с выдержкой 12-18 ч, механическую обработку в среде смазочно-охлаждающей жидкости (СОЖ), в которую непрерывно вводят раствор восстановления, и сушку изделий в естественных условиях. Причем в качестве восстановления используют водный раствор сульфата железа при его массовом соотношении с выщелачивающимся Сг (VI) 21-42:1, а также водный раствор гидроксиламина гидрохлорида при его массовом соотношении с выщелачивающимся Сг (VI) 4,3-17,3:1. Количество Сг (VI) после 5 ч шлифования при использовании в качестве восстановителя сульфата железа составляет: в оборотной СОЖ менее 0,06мг/л, в воздухе менее 0,01 мг/м . 2 з.п. ф-лы. 1 табл. (Л С СО СО СП 1 і v J 1 1395611 Изобретение относится к способу изготовления огнеупорных изделий из оксида хрома и предназначено для производства огнеупоров, применяемых в стекловаренных печах, например для футеровки бассейнов стекловаренных печей производства бесщелочного алюмоборосиликатного стекловолокна. Цель изобретения - защита окружаю- 10 щей среды от токсичных веществ и упрощение сушки изделий. Предлагаемый способ осуществляют следующим образом. Исходный оксид хрома (ill) иэмельчают до 4 мкм, смешивают с диоксидом титана (4%), увлажняют метилцеллюлозой 0,5%-ный раствор). Заготовки прессуют на фрикционных прессах. Отформованные заготовки сушат в естест- 20 венных условиях, обжигают в восстановительной среде при 1600-1700°С с выдержкой 12-18 ч. Охлаждают изделия до 40-50 С в камерной печи периодического действия. Изделия после обжи- 25 га подвергают механической обработке: резке и шлифованию в среде 1,52,4%-ного водного раствора СОЖ, находящейся в обороте, при непрерывной подаче водного раствора восстановите- 30 ля, а затем сушат в естественных условиях. П р и м е р 1. Огнеупорные изделия из Сг г О, с добавкой TiO 2 изготавливают, проводя через все вышеперечисленные операции: формовку, прессование, сушку, обжиг, охлаждение, шлифование. Механическую обработку (шлифование) производят следующим образом. На шлифовальный станок устанавливают 40 2 хромоксидных блока прямоугольной формы, общей массой 136 кг и производят обработку алмазными кругами в присутствии СОЖ в течение 5 ч. Объем СОЖ 600 л. Объемный расход СОЖ 45 1130 л/ч. СОЖ подают на шлифовальный круг и в зону контакта блоков с алмазными кругами, затем отводят в отстойник , где стружка осаждается, а осветленная СОЖ подается с помощью 50 насоса опять на шлифовальный круг. С момента начала шлифования в поток СОЖ подают 10%-ный водный раствор сульфата железа (її) из капельной воронки со скоростью подачи 8 мл/мин, 55 что соответствует соотношению восстановитель: Сг (VI) 42:1. П р и м е р 2. Огнеупорные изделия из С г г 0 5 с добавкой TiO 2 иэготов ляют, проводя через все вышеперечисленные операции, описанные в примере 1, включая механическую обработку. С момента начала шлифования в поток СОЖ подают 2%-ный водный раствор гидроксиламина гидрохлорида из капельной воронки со скоростью подачи 4,5 мл/мин, что соответствует соотношению восстановитель; Cr(Vl) 4,3:1» Результаты осуществления способа в сравнении с прототипом приведены в таблице, В случае подачи сульфата железа (її) в СОЖ при отношении массовых концентраций восстановитель: Сг (VI) (21-42):1 остаточная концентрация Сг (VI) в СОЖ не превышает 0,05мг/л, что ниже уровня ПДК в воде. Сг (VI) в аэрозоле в воздухе рабочей зоны не обнаружен. При подаче гидроксиламина гидрохлорида с отношением концентраций восстановитель: Сг (VI) (4,3-17,3): 1 остаточная концентрация Сг (VI) в СОЖ не превышает 0,59мг/л, что исключает попадение Сг (VI) в воздух, а спустя 1 ч после окончания і шлифования концентрация Сг (VI) в СОЖ не превышает уровня ПДК 0,1 мг/л. Сульфат железа (II) взаимодействует с Сг (VI) практически мгновенно, поэтому при указанном соотношении восстановитель: Сг (VI) концентрация Сг (VI) в СОЖ при шлифовании хромоксидных огнеупоров не превышает уровень ПДК 0,1 мг/л. Взаимодействие гидроксиламина гидрохлорида с Сг (VI) происходит во времени. Поэтому при шлифовании хромоксидных огнеупоров в вышеперечисленных соотношениях восстановитель: Сг (VI) концентрация Сг (VI) в СОЖ колеблется на уровне 0,37-0,59 мг/л и, спустя 1 ч после окончания шлифования, концентрация Сг (VI) не превышает уровень ПДК 0,1 мг/л. Ф о р м у л а и з о б р е т е н и я I, Способ изготовления огнеупорных изделий, включающий измельчение оксида хрома, смешение с добавкой диоксида титана, прессование, обжиг, механическую обработку в среде смаэочно-охлаждающей жидкости и сушку, о т л и ч а ю щ и й с я тем , что, с целью защиты окружающей среды от токсичных веществ и упрощения сушки изделий, при механической обработке 1395611 в смазочно-охлаждающую жидкость н е отношении с выщелачивающимся Сг (VI) прерьшно вводят раствор восстанови(21-42):!. теля. . • • , . 3 . Способ по п . 1, о т л и ч а ю щ и й с я тем, что в качестве в о с 2, Способ по п . 1, о т л и ч а ю становителя используют водный раствор щ и й с я тем, что в к а ч е с т в е вос-т гидроксиламина гидрохлорида при его становителя используют водный раствор массовом соотношении с выщелачиваюсульфата железа при его массовом с о щимся Сг (VI) ( 4 , 3 - 1 7 , 3 ) : ! . Предлагаемый способ Известный способ (прототип) Найдено Сг (VI) после 5 ч пшифо* ванкя в оборотной сож, мг/л а воздухе, мг/м 11,6 0,12 СОЖ с добавкой гидроксиламина гидрохлорида СОЖ с добавкой F
