Склад для очищення повітря від фосфіну

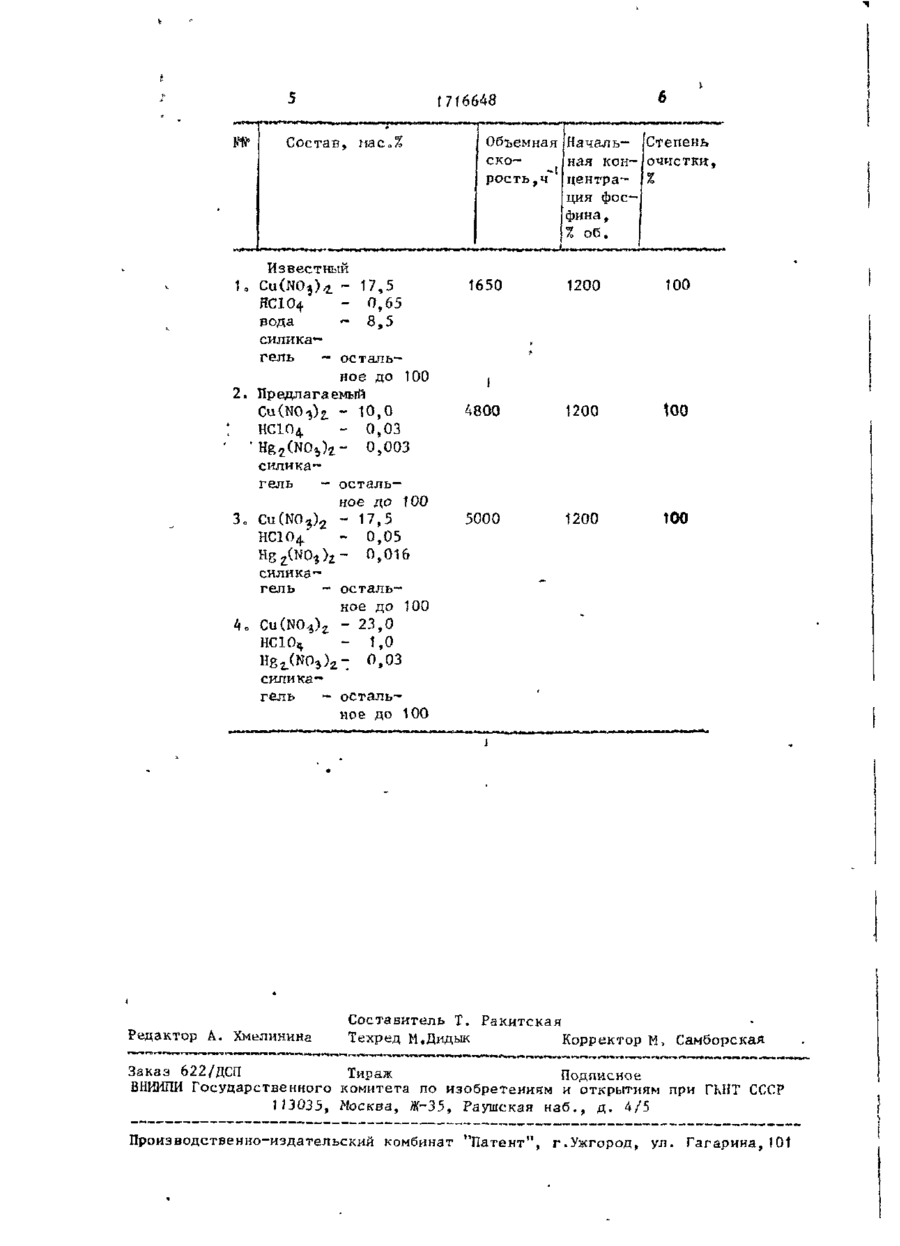

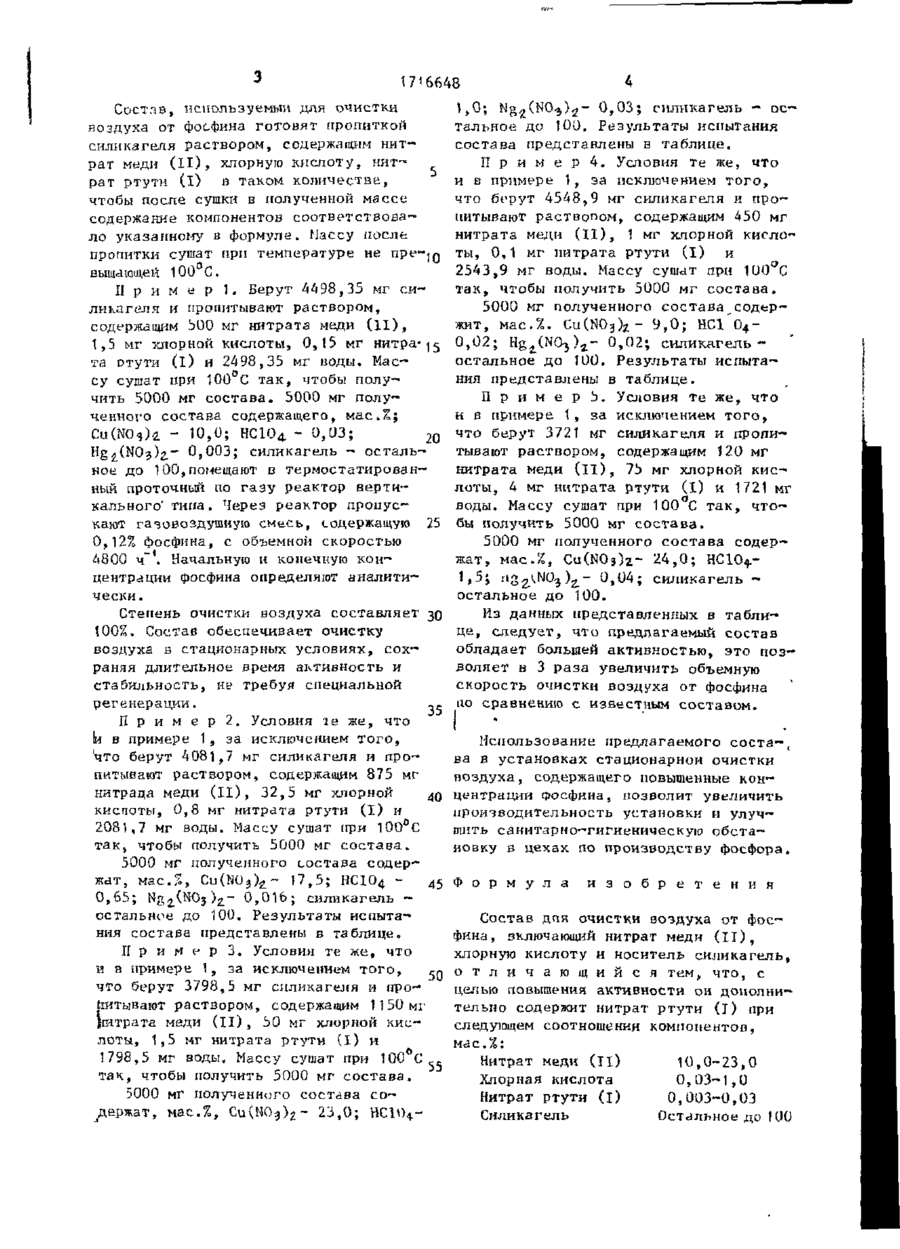

Изобретение относится к области низкотемпературпои очистки воздуха от фосфнна с применением металпоком— плексных катализаторов, в ирисутстгии которых фосфин окисляется кислородом до малотоксичной фосфорной киспоты. Цель - повышение активности состав?* . Предлагаемый состав содержит, мае.7: нитрат меди (II) 10,0-23,0, хлорную кислоту 0,03-1,0, нитрат ртути (I) 0,003-0,03, силикагель остальное ро 100. Состав позволяет очищать поздух іри объемной скорости 4800-5000 г", 1 та бл. Изобретение относится к области очистки газов, например воздуха, от фосфина с применением металлокомплексных катализаторов, в присутствии кото* рых фосфин окисляется кислородом до малотоксичнои фосфорной кислоты. Такие катализаторы получают обычно путем пропитки носителей (чаще всего оксидных носитепей) водным раствором, содержащим необходимые компоненты в определенном соотношении. После пропитки массу сушат при 60-1 Ю ° С в незащищенной среде. Известен состав для очистки газов от фосфина, содержащий (мас.%): CuCl^12,0-18,0; инфузорная земля - 60-70; Н^О ~ остальное до 100 U J • Недостатком этого состава является ьизкач объемная скорость очистки и большой расход состава. Наиболее близким к предлагаемому является состав длн очистки газа от 8-92 фосфина, содержащий (мас.%): Cu(NO?\, 10,0-23,0; НС 104. - 0,03-1,0; вода - * 5,0-12,0; силикагель - остальное до 100. [2]. Недостатком известного состава являются сравнительно низкая актив-» ноеть состава, периодичность процесса с регенерацией состава при 50~60 С и большой расход состава. Цель настоящего изобретения - повышение активности состава. Указанной цель достигается тем, что состав, содержащий нитрат Меди (II), хлорную кислоту и носитель силикагель, допоп™ "нительно содержит ннтраї ртути (і) при следующих соотношения компонентов, мас*%: Нитрат меди (II) 10,0-23,0 Хлорная" кислота 0,1)3-1,0 Нитрат ртути (1) 0,003-0,03 і Сшшкагель ' . Остальное до 100 1716648 Сост.тв, используемый для очистки воздуха от фосфина готовят пропиткой силнкагеля раствором, содержащим нитрат меди ( I I ) , хлорную кислоту, нитрат ртути ( і ) В таком количестве, чтобы после сутки в полученной массе содержание компонентов соответствовало указанному в формуле. Пассу после пропитки сушат при температуре не пре 1 Q вышдющей 100 С, П р и м е р 1. Берут 4498,35 мг с и лика ГЙЛЯ и пропитывают раствором, содержащим 500 мг нитрата меди ( I I ) , 1,5 мг хлорной кислоты, 0,15 мг нитра- jg та отути ( і ) И 2498,35 мг йоды. Массу сушат при 100 С т а к , чтобы полу™ чить 5000 мг состава. 5000 мг полученного состава содержащего, мас.%; 2 Q " Ю,0; НС1О4 - 0,U3; ^ ^ " 0,003; силикагель - остальное до 100,помещают в термостатированный проточный но газу реактор вертикального' типа . Через реактор пропускают газовоздушную смесь, содержащую 25 0,12% фосфина, с объемной скоростью 4800 ч~ . Начальную и конечную кои** центрации фосфина определяют аналитически. Степень очистки воздуха составляет 30 100%. Состав обеспечивает очистку воздуха в стационарных условиях, сохраняя длительное время активность и стабильность, не требуя специальной регенерации. П р и м е р 2. Условия Ї Є же, что !и в примере 1 , за исключением т о г о , 'что берут 4081,7 мг силикагеля и пропитывают раствором, содержащим 875 мг нитраца меди ( I I ) , 32,5 мг хлорной 40 киспоты, 0,8 мг нитрата ртути ( I ) и 2081,7 мг воды. Массу сушат при 100°С TaKs чтобы получить 5000 мг с о с т а в а . 5000 мг полученного состава содержат, мас.%, Cu(NOj)^- 17,5; ИСЮ4 45 0,65; К Й 2 _ ( Ш З ) 2 . - 0 , 0 1 6 ; силикагель остальное до 100. Результаты испытания состава представлены в та блице. П р и м е р З . Условия те же, что 50 и в примере 1, за исключением т о г о , что берут 3798,5 мг силикат ел я и прочитывают раствором, содержащим 1150 мг Іштрата меди ( ї ї ) , 50 мг хлорной кислоты, 1,5 мг нитрата ртути ( I ) и 1798,5 мг воды. Массу сушат при 100°С 55 т а к , чтобы получить 5000 мг с о с т а в а . 5000 мг полученного состава с о держат, мас.%, С и ( Ш э ) 2 ~ 23,0; НС10 + 1^0; Ng/jVNO^^- 0,03; силикагель — остальное до 100, Результаты испытания состава представлены в таблице. П р и м е р 4 . Условия те же, что и в примере 1, за исключением того, что берут 4548,9 мг силикагеля и пропитывают раствопом, содержащим 450 мг нитрата меди ( I I ) , 1 мг хлорной кисло™ ты, 0,1 мг нитрата ртути (I) и 2543,9 мг воды. Массу сушат при 100°С так, чтобы получить 5000 мг состава. 5000 мг полученного состава содержит, мас.%. Cu(NO 3 ) 2 - 9,0; H C l ' o 4 0,02; Hg^CNO^)^- 0,02; силикагельостальное до 100. Результаты испытания представлены в таблице. П р и м е р 5. Условия те же, что и в примере t , за исключением того, что берут 3721 мг силикагеля и пропитывают раствором, содержащим 120 мг нитрата меди ( I I ) , 75 мг хлорной кислоты, 4 мг нитрата ртути (I) и 1721 мг воды. Массу сушат при 100 С так, чтобы получить 5000 мг состава. 5000 мг полученного состава содержат, мас.%, Си(Ы0з)2~ ^4,0; НСЮ4.^ ,5't -^S^NO-j )g_- ^»^4» силикагель остальное до 100. Из данных представленных в таблице, следует, что предлагаемый состав обладает большей активностью, это п о з воляет в 3 раза увеличить объемную скорость очистки воздуха от фосфина но сравнению с известным составом. Использование предлагаемого соста~ ( ва в установках стационарной очистки воздуха, содержащего повышенные концентрации фосфина, позволит увеличить производительность установки и улучшить санитарно-гигиеническую обстановку в цехах по производству фосфора. Ф о р м у л а и з о б р е т е н и я Состав дан очистки воздуха от фосфина, включающий нитрат меди ( I I ) , хлорную кислоту и носитель силикагель, о т л и ч а ю щ и й с я тем, что, с целью повышения активности он дополнительно содержит нитрат ртути ( і ) при следующем соотношении компонентов, Мсэс.%: Нитрат меди ( I I ) Хлорная кислота Нитрат ртути (I) Силикагель 10,0-23,0 0,03-1,0 0,003-0,03 Остальное до 100 716648 Состав, масо% Объемная Началь- Степень сконая кон- очистки, рость,ч центра- % ция фосфина, % об. 2_ - 10,0 НСІОд. - 0,03 і- 0,003 4800 1200 100 5000 1200 100 HC104 - 0,65 вода - 8,5 силика— гель - осталь силикагель - осталь ное до 100 Cu(N0 ? ) 2 - 17,5 - 0,05 неї 04. Hg ^(N0^);, - 0,016 силика— гель ~ осталь ное до 100 Cu(NO^)^ - 23,0 НСЮ^ - 1,0 г 0,03 сили к а гель - осталь ное до 100 Редактор А. Хмелинина Составитель Т. Ракитская Техред м.Дидык Корректор М, Самборская Заказ 622/ДСП Тираж Подписное В И І Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ШИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,!01
