Поліуретанова емаль

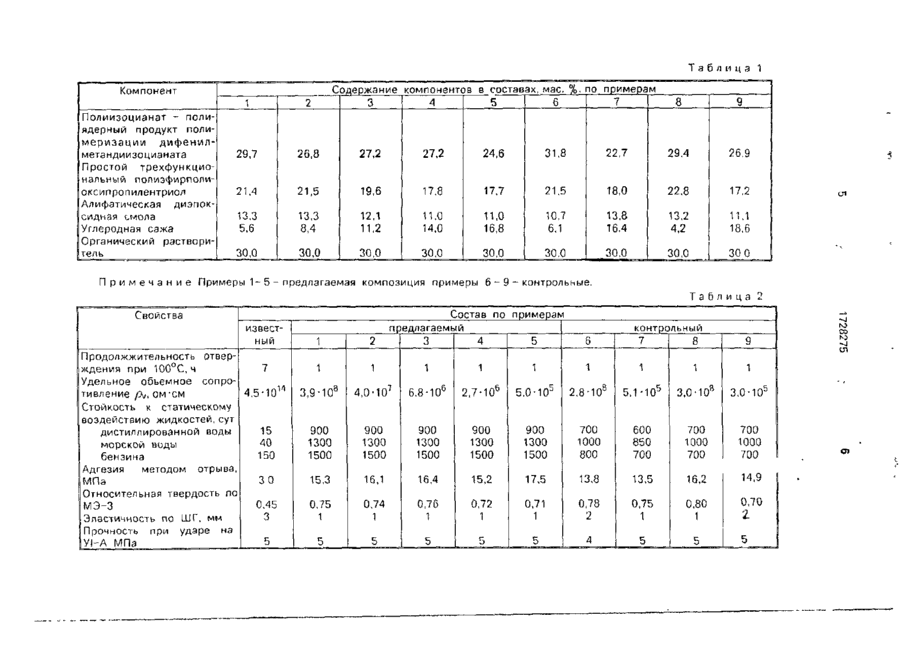

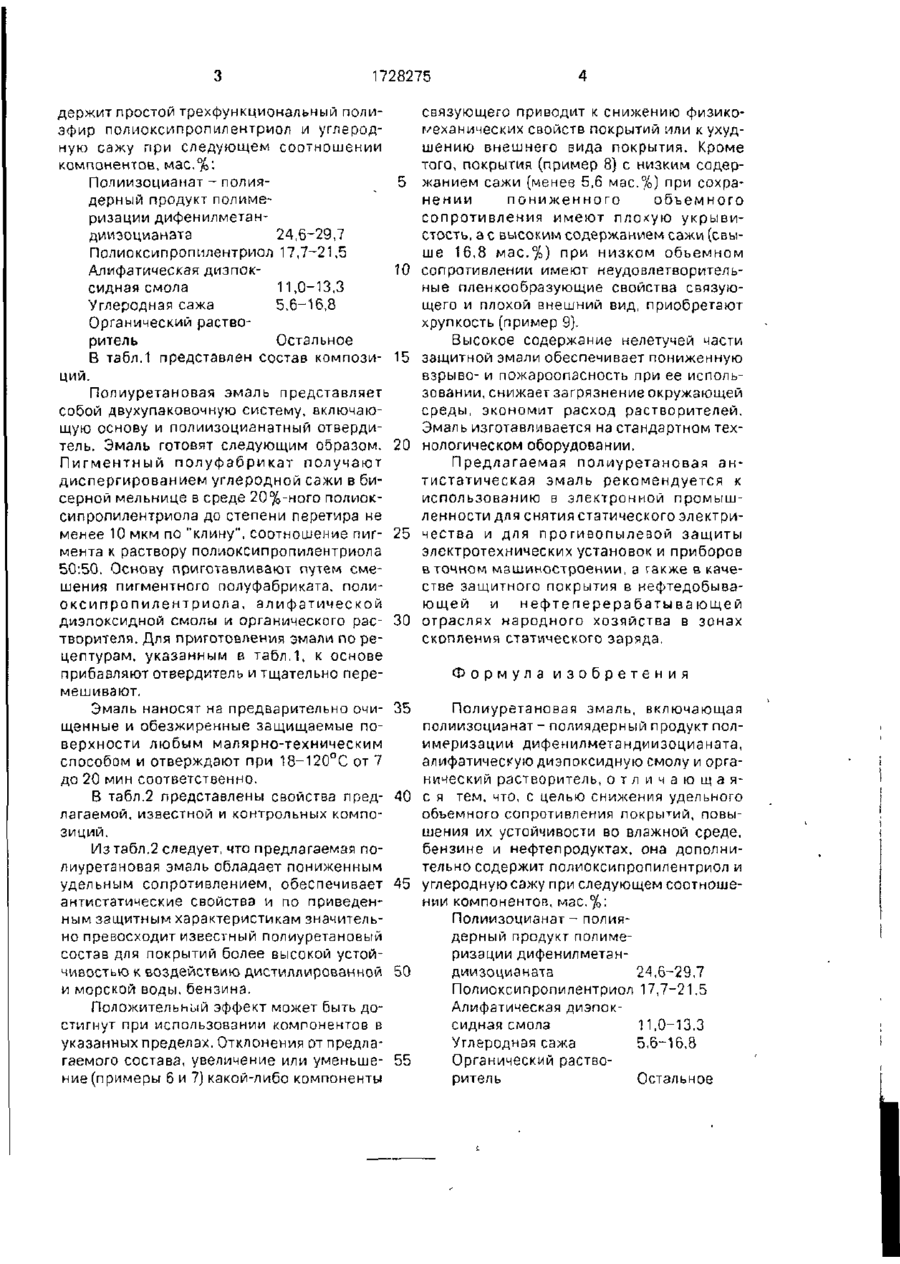

Изобретение относится к полимерным лакокрасочным материалам, а именно к антистатическим эмалям, предназначенным для отвода статического электричества и защиты оборудования от воздействия агрессивных сред в электронной технике, в нефтеперерабатывающей и нефтедобывающей промышленности, Изобретение позволяет с н и з и т ь удельное объемное сопротивление покрытий, повысить их устойчивость во влажной среде, бензине и нефтепродуктах за счет использования полиоксипропилентриола от 17,7 до 21,5 мас.% и углеродной сажи от 5,6 до 16,8 мас.% з композиции состава, мас.%: полиизоцианат - полиядерный продукт полимеризации дифенилметандиизоцианата 24,6-29,7, алифатическая диэпоксидная смола 11,0-13,3, органический растворитель - остальное. 2 табл. ел с Изобретение относится к полимерным лакокрасочным материалам, а именно к антистатическим эмалям, предназначенным для отвода статического электричества и защиты оборудования от воздействия агрессивных сред в э л е к т р о н н о й т е х н и к е , нефтедобывающей и нефтеперерабатывающей промышленности. Известен полиуретановый состав для покрытий, однако он не обладает антистатическими свойствами, а также не обеспечивает з а щ и т н ы х функций п о к р ы т и й в агрессивных средах. Наиболее близким к изобретению является состав, включающий полиизоцианат, п о л и э п о к с и д и о р г а н и ч е с к и й растворитель. Покрытия на основе известного состава имеют хорошие физико-механические свой ства, но не обладают антистатическими свойствами и характеризуются недостаточно высокими защитными функциями в водной среде и нефтепродуктах. Кроме того, покрытия на основе этого состава имеют большую продолжительность отверждения, что относит его к менее технологичным составам, Целью изобретения является создание антистатической защитной лолиуретановой эмали, обладающей пониженным удельным объемным сопротивлением и устойчивостью во влажной среде, бензине и нефтепродуктах. Полиуретановая эмаль, включающая полиизоцианат - полиядерный продукт полимеризации дифенилметандиизоцианата, алифатическую диэпоксидную смолу и органический растворитель, дополнительно со ОО СП 1728275 держит простой трехфункциональный полиэфир полиоксипропилентриол и углеродную сажу при следующем соотношении компонентов, мас.%: Полиизоцианат - полиядерный продукт полимеризации дифенилметандииэоцианата 24,6-29,7 Полиоксипропилентриол 17,7-21,5 Алифатическая диэпоксидная смола 11,0-13,3 Углеродная сажа 5.6-16,8 Органический растворитель Остальное В табл.1 представлен состав композиций. Полиуретановая эмаль представляет собой двухупаковочную систему, включающую основу и полиизоцизнатный отвердитель. Эмаль готовят следующим образом. Пигментный полуфабрикат получают диспергированием углеродной сажи в бисерной мельнице в среде 20%-ного полиоксипропилентриола до степени перетира не менее 10 мкм по "клину", соотношение пигмента к раствору полі/юксипропилентриола 50:50. Основу приготавливают путем смешения пигментного полуфабриката, полиоксипропилентриол а, алифатической диэпоксидной смолы и органического растворителя. Для приготовления эмали по рецептурам, указанным в табл.1, к основе прибавляют отвердитель и тщательно перемешивают. Эмаль наносят на предварительно очищенные и обезжиренные защищаемые поверхности любым малярно-техническим способом и отверждают при 18-120°С от 7 до 20 мин соответственно. В табл.2 представлены свойства предлагаемой, известной и контрольных композиций. Из табл.2 следует, что предлагаемая полиуретановая эмаль обладает пониженным удельным сопротивлением, обеспечивает антистатические свойства и по приведенным защитным характеристикам значительно превосходит известный полиуретановый состав для покрытий более высокой устойчивостью к воздействию дистиллированной и морской воды, бензина. Положительный эффект может быть достигнут при использовании компонентов в указанных пределах. Отклонения от предлагаемого состава, увеличение или уменьшение (примеры 6 и 7) какой-либо компоненты 5 10 15 20 25 30 связующего приводит к снижению физиког/еханических свойств покрытий или к ухудшению внешнего вида покрытия. Кроме того, покрытия (пример 8) с низким содержанием сажи (менее 5,6 мас.%) при сохранении пониженного объемного сопротивления имеют плохую укрывистость, а с высоким содержанием сажи (свыше 16,8 мас.%) при низком объемном сопротивлении имеют неудовлетворительные пленкообразующие свойства связующего и плохой внешний вид, приобретают хрупкость (пример 9). Высокое содержание нелетучей части защитной эмали обеспечивает пониженную взрыво- и пожароопасность при ее использовании, снижает загрязнение окружающей среды, экономит расход растворителей. Эмаль изготавливается на стандартном технологическом оборудовании. Предлагаемая полиуретановая антистатическая эмаль рекомендуется к использованию в электронной промышленности для снятия статического электричества и для прогивопылезой защиты электротехнических установок и приборов в точном машиностроении, а также в качестве защитного покрытия в нефтедобывающей и нефтеперерабатывающей отраслях народного хозяйства в зонах скопления статического заряда. Формула 35 40 45 50 55 изобретения Полиуретановая эмаль, включающая полиизоцианат- полиядерный продукт полимеризации дифенилметандиизоцианата, алифатическую диэпоксидную смолу и органический растворитель, о т л и ч а ю щ а я с я тем, что, с целью снижения удельного объемного сопротивления покрытий, повышения их устойчивости во влажной среде, бензине и нефтепродуктах, она дополнительно содержит полиоксипропилентриол и углеродную сажу при следующем соотношении компонентов, мас.%; Полиизоцианат - полиядерный продукт полимеризации дифенилметандиизоцианата 24,6-29,7 Полиоксипролилентриол 17,7-21,5 Алифатическая диэпоксидная смола 11,0-13.3 Углеродная сажа 5,6-16,8 Органический растворитель Остальное Та 5 ли ц а 1 Содержание компонентов в составах, мае %, по примерам 7 4 5 6 3 Компонент 8 9 22,7 29,4 26,9 21,5 18,0 22,8 17,2 11,0 16,8 10,7 6,1 13,8 16,4 13,2 4,2 11,1 18,6 30,0 30.0 30.0 30,0 1 2 29,7 26,8 27,2 27,2 24,6 31,8 21,4 21,5 19,6 17,8 17,7 13,3 5,6 13,3 8,4 12,1 11,2 11,0 14,0 30,0 30,0 30,0 30,0 Полиизоцианат - полиядерный продукт поли меризации дифенил метандиизоцианата Простой трехфункциональный полиэфирполиоксипропилентриол Алифатическая диэпоксидная смола Углеродная сажа Органический растворитель Примечание i_ ел 30 0 Примеры 1 - 5 - предлагаемая композиция примеры 6 - 9 - контрольные. Таблица 2 Свойства известный Продол жжительность отверждения при 100°С,ч 7 Удельное объемное сопро4,5-101'1 тивление /V ом х м Стойкость к статическому воздействию жидкостей, сут 15 дистиллированной воды 40 морской воды 150 бензина Адгезия методом отрыва. 30 МПа Относительная твердость по 0,45 мэ-з 3 Эластичность по ШГ, мм Прочность при ударе нз 5 УІ-А МПа Состав по примерагу предлагаемый 4 3 5 контрольный 7 8 ю 1 2 1 1 1 1 1 1 1 1 3,9-10 8 4,0-10 7 6,8-10 6 2,7-10 6 5,0-Ю5 2,8 -10й 5,1-10 J 3,0-Ю8 3,0-10 5 900 1300 1500 900 1300 1500 900 1300 1500 900 1300 1500 900 1300 1500 700 1000 800 600 850 700 700 1000 700 700 1000 700 15,3 16,1 16,4 15,2 17,5 13,8 13,5 16,2 14,9 0,75 1 0,74 1 0,76 1 0,72 1 0,71 1 0,78 2 0,75 1 0,80 1 0,70 5 5 5 5 5 4 5 5 СО 1 6 9 1 5 го ел о> 1728275 10 15 20 25 ЗО 35 40 45 50 Редактор И.Шулла Составитель Т Кадурина Техред М.Моргентал Корректор О Ципле Заказ 1380 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКИТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбина.т"Пвтент", г. Ужгород, ул.Гагарина, 101
