Композиція до покриття

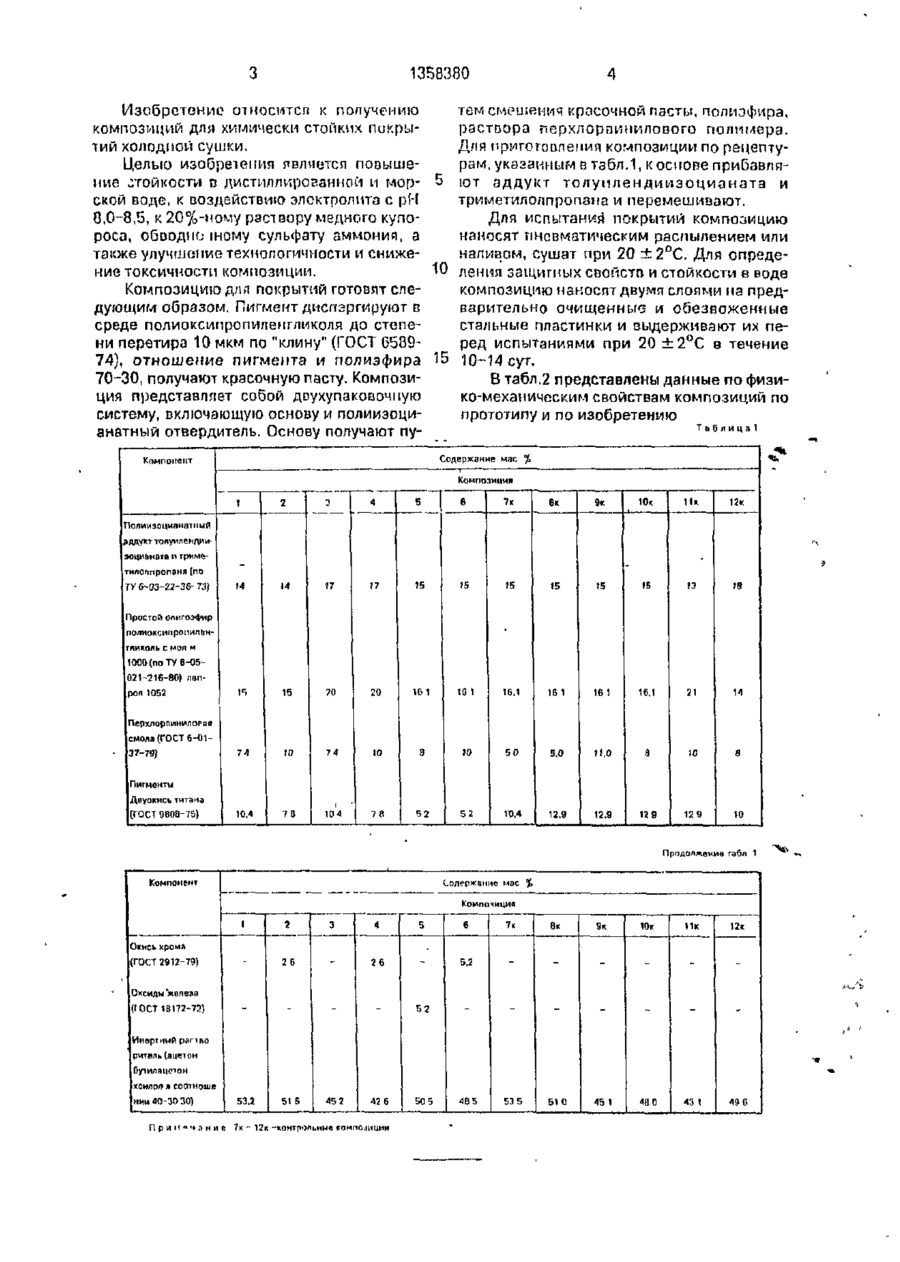

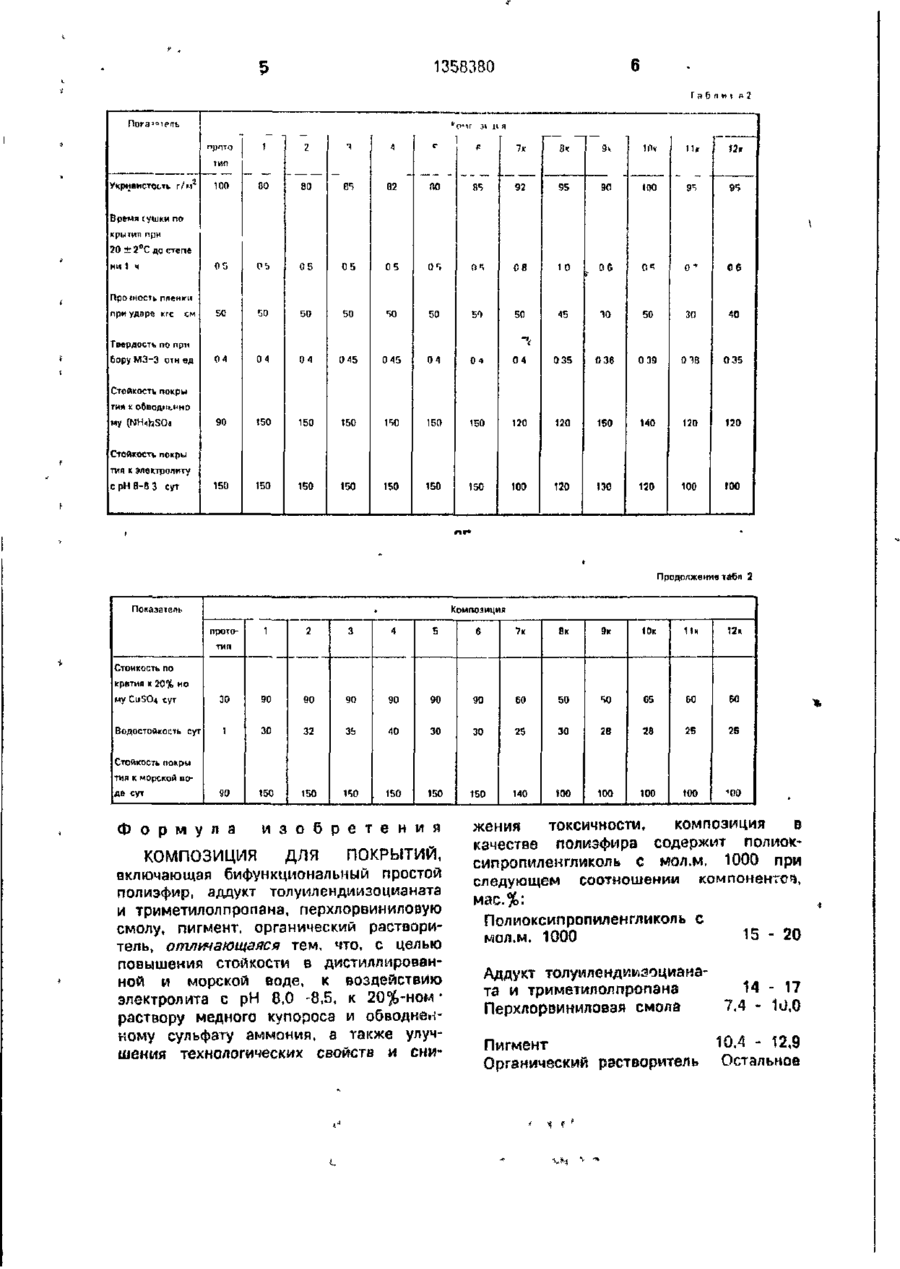

Изобретение относится к получению композиции для химических покрытий холодной сушки. Изобретение позволяет по о 00 го oo in ГО р высить стойкость к 20%-ному раствору медного купороса, обводненному сульфату аммония, в дистиллированной и морской воде, к воздействию электролита с рН 8,0 - 8,5, а также улучшить технологичность и снизить токсичность компочиции за счет использования полиоксипропиленгликоля с мол.м. 1000 в количестве І 5 - 20 мас.% в композиции состава, мас.%: аддукт толуилендиизоцианата и триметилолпропана 14 17, перхлорвиниловая смола 7,4 - Ї0,0, пигмент 10,4 - 12,9, органический растворитель - остальное. 2 табл. 00 с*) 00 о 1358380 Изобретение относится к получению тем смешения красочной пасты, полиэфира, композиций для химически стойких покрыраствора перхлороинилового полимера. тий холодной сушки. Для приготовления композиции по рецептуЦелью изобретения является повышерам, указанным в табл.1, к основе прибавляние стойкости п дистиллированной и морют аддукт толунлендиизоцианата и ской воде, к воздействию электролита с рН триметилолпропана и перемешивают. 0,0-8,5, к20%-ному раствору медного купоДля испытания покрытий композицию роса, обзодно жому сульфату аммония, а наносят пневматическим распылением или также улучшение технологичности и сниженаливом, сушат при 20 ±2°С. Для опреде10 ления защитных свойств и стойкости в воде ние токсичности композиции. Композицию для покрытий готовят слекомпозицию наносят двумя слоями на преддующим образом. Пигмент диспергируют в варительно очищенные и обезвоженные среде полиоксииропиленгликоля до степестальные пластинки и выдерживают их пени перетира 10 мкм по "клину" (ГОСТ G589ред испытаниями при 20 ±2°С в течение 74), отношение пигмента и полиэфира 15 10-14 сут. 70-30, получают красочную пасту. КомпозиВ табл,2 представлены данные по физиция представляет собой двухупаковочную ко-механическим свойствам композиций по систему, включающую основу и полиизоципрототипу и по изобретению Т абл и ца 1 анатный отвердитель. Основу получают пуСодержав е мае % Компонент Композиция 1 2 3 4 5 6 7г 8к И 14 17 17 15 15 15 15 14 15 ?0 20 16 1 1С 1 16,1 74 10 74 10 3 10 10,4 70 104 7а 52 52 10* 1U 12к 15 15 13 18 16 1 16 1 16.1 21 14 50 5,0 11,0 10 8 10,4 12,9 12,9 12 9 10 Полиизоцианатный аддукт то луплен ли иэоциаката и триметилоппропана (по ТУ 6-03-22-36- 73) Простои олигоэфир полиоксипропилйигликоль с мол м 1000 (по ТУ 6-05021-216-80) лапрол 1052 ПерхлорпинилоРая смола (ГОСТ 6 - 0 1 37-79* Пигменты Двуокись титана (ГОСТ 9ВОВ-75) ЇЇ э Продолжение гэбл 1 Компонент (.одержан 1С мае % Компичицич 1 2 26 3 4 5 6 7к Вк 9к 26 5,2 52 45 2 42 6 50 5 4В5 53 5 51 0 45 1 Юк 11к 12* •410 43 1 49 Б Окись хрома (ГОСТ 2912-79) Оксиды'железе (IOCT 18172-75) Инертный рагтно рите ль (ацетон бутилацетон ксилол я с о 0 і ниш в нии 40-30 30) Примечание 53.2 51 В 7к - 12к -контрольные «оппозиции 1358380 Гя6 ли1 л2 О'Т 1 2 Г Т 31 Д1 Я р 12ч 7к тип Укривистос.ть г/м 2 100 80 80 Ег> 02 ПО Время (ушки по крытил при 20 ± 2°С до степе ни 1 ч 05 Vb 05 05 05 ог. при ударе «гс см 50 50 50 50 so Твердость по при бору МЗ-3 отн ед 04 04 04 0 45 Стойкость покры тип к обводнит о му (NHifcSOa 90 150 150 150 150 150 too 9^ 95 0' 06 50 30 40 0 36 0 39 0 18 0 35 120 150 140 120 120 130 130 120 100 100 92 95 90 0ґ> СВ 1 0 50 50 50 45 10 0 45 04 0ч 04 0 35 150 150 1Б0 150 120 150 150 150 150 100 t °6 npDJHOCTb ППЄНКИ СТОЙКОСТЬ покры ТИЯ к электролиту с рн а-а з сут Продолжение тлбл 2 Показаіепь . прото композиция 1 2 3 4 5 6 7* 8к 9. Юк 11* 12к 30 90 90 90 90 90 90 60 50 50 65 60 60 1 30 32 ЗЬ 40 30 30 25 30 28 28 25 25 90 150 150 150 150 150 150 140 100 100 100 100 '00 тип Стойкость по крвтия к 20% но му Си5О< сут Водостойкость сут Стойкость покры тия к морской поде сут Ф о р м у л а и з о б р е т е н и й КОМПОЗИЦИЯ ДЛЯ ПОКРЫТИЙ, включающая бифункциональный простой полиэфир, аддукт толушіендиизоцианата и триметилолпропана, перхлорвиниловую смолу, пигмент, органический растворитель, отличающаяся тем, что, с целью повышений стойкости в дистиллированной и морской воде, к воздействию электролита с рН 8,0 -8,5, к 20%-ном • раствору медного купороса и обводненному сульфату аммония, а также улучшения технологических свойств и сни жения токсичности, композиция в качестве полиэфира содержит полиоксипропиленгликоль с мол.м. 1000 при следующем соотношении компонентен, мас.%: Полиоксипропиленгликоль с мол.м. 1000 15 - 20 Аддухт толумлендимзоцианата и триметилолпропана 14 - 17 Перхлорвинмловая смола 7,4 - 10,0 Пигмент Органический растворитель Ю,4 - 12,9 Остальное 1358380 Редактор Е Хорина Заказ 39 Составитель Н.Хрусталева Техред М.Моргентал Корректор л Филь Тираж Подписное НПО "Поиск" Роспатента 113035. Москва, Ж-35, Раушская наб., 4/5 Проичводственно-издатепъский комбинат "Патент", г Ужгород, ул Гагарина, 101
