Пристрій для об`язування виробів

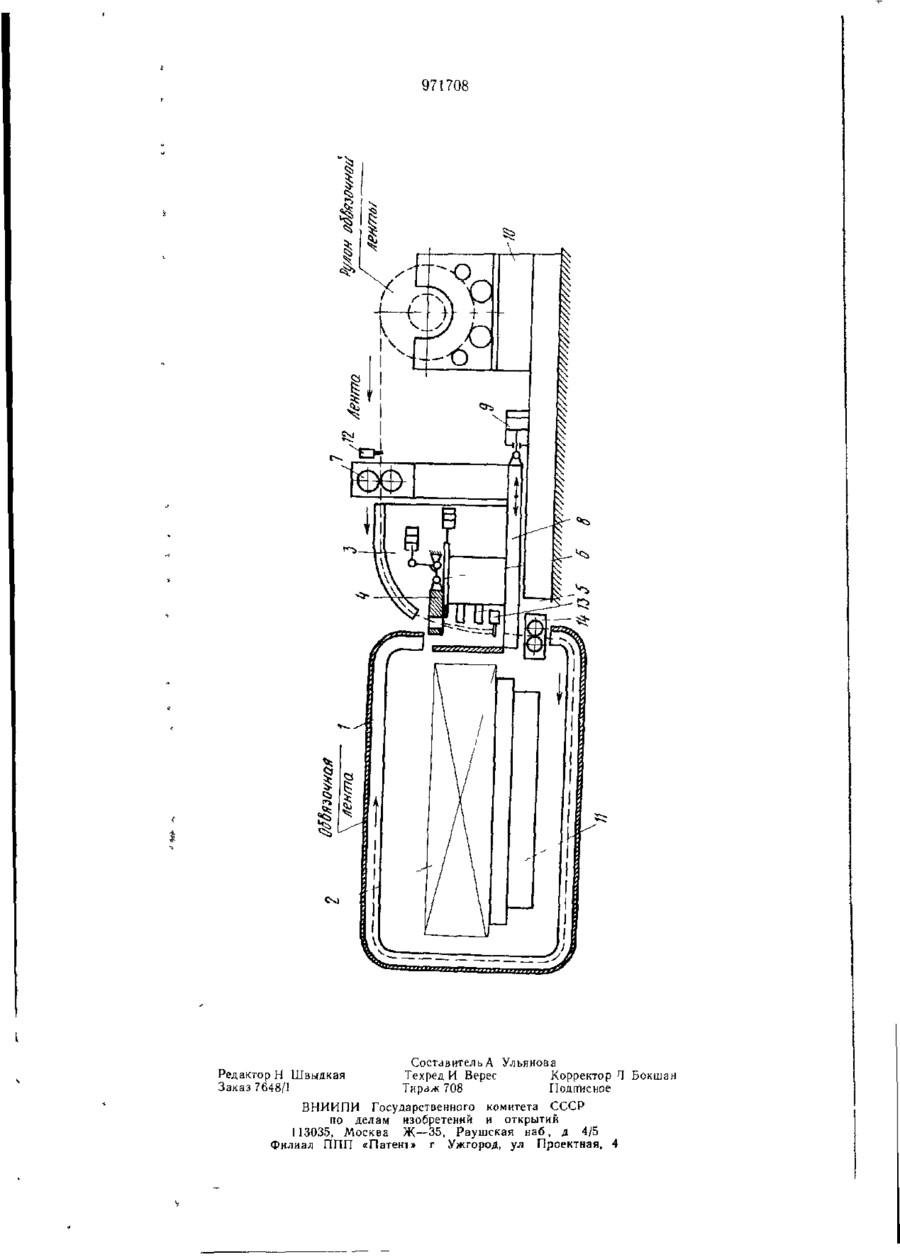

С о ю з Советских Социалистических Республик ИЗОБРЕТЕНИЯ К (11 971708 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид ву — (22) Заявлено 03.04 81 (21) 3272466/28 13 (51) М.Кл с присоединением заявки № — Государственный комитет СССР по делам изобретений и открытий (72) Авторы изобретения (71) Заявитель 3 В 65 В 13/00 (23) Приоритет — Опубликовано 07 11 82. Бюллетень №41 Дата опубликования описания 17.11 82 В (53) УДК 621 798 5(088 8) Д. Плужник и И. П. Шарабан Старо-Краматорский машиностроительный завод им. Орджоникидзе (54) УСТРОЙСТВО ДЛЯ ОБВЯЗКИ ИЗДЕЛИЙ Изобретение относится к упаковочному оборудованию и предназначено для обвязки различных изделий, например рулонов или пакетов полосы с помощью обвязочной ленты. Известно устройство для обвязки изделий, содержащее обводную проводку, обвязочную головку, подающие ролики, разматыватель рулона обвязочной ленты и стол для обвязываемого изделия [1]. Недостаток известного устройства для обвязки изделий заключается в том, что при сматывании последних витков рулона, расположенного в разматывателе, длина оставшейся в рулоне ленты может оказать ся меньше периметра обводной проводки. Вследствие этого нельзя соединить концы петли ленты вокруг изделия. В связи с этим приходится извлекать ленту из обводной проводки и затем удалять ее. Это вызывает неэкономное расходование обвязочной ленты Цель изобретения — повышение экономии обвязочной ленты путем обеспечения автоматического соединения заднего конца ленты использованного рулона с передним концом ленты нового рулона. 5 10 15 20 Поставленная цель достигается тем, что устройство для обвязки изделий, содержа-* щее обводную проводку, обвязочную головку, подающие ролики, разматыватель рулона обвязочной ленты и стол для обвязываемого изделия, снабжено тянущим механизмом для ленты, смонтированным у входного конца обводной проводки, датчиком фиксации переднего конца обвязочной ленты нового рулона, установленного в обвязочной головке и датчиком фиксации заднего конца ленты, расположенным перед подающими рамками. На чертеже представлена схема устройства для обвязки изделий Устройство для обвязки изделий содержит обводную проводку 1, расположенную вокруг обвязываемого изделия 2, обвязочную головку 3, содержащую прижим 4, механизм 5 скрепления ленты и ножницы 6, подающие ролики 7, расположенные на каретке 8, привод 9 перемещения каретки, разматыватель 10 рулонов обвязочной ленты Обвязываемое изделие находится на столе 11. Перед подающими роликами устанавливается датчик 12 положения заднего конца ленты, датчик 13 положения перед 971708 с помощью точечной электросварки Далее него конца ленты и тянущий механизм 14, производится транспортирование ленты по который устанавливается в начале обводобводным проводкам 1, натяжение ленты ной проводки. вокруг обвязываемого изделия, соединеУстройство работает следующим обрание ленты с помощью механизма 5 скрепзом ления и отрезка ножницами 6 Рулоны обвязочной ленты устанавливаются в разматывагель 10 Передний конец Благодаря такому техническому решению ленты заправляется в подающие ролики 7, можно использовать обвязочную ленту из проталкивается ими через обвязочную гопоследних витков рулона, если ее длина ловку и по обводной проводке вокруг обменьше периметра обводных проводок. Это вязываемого изделия 2. Затем передний позволяет более экономно использовать коней ленты останавливается напротив ленту и исключить паузы в работе, вызванмеханизма 5 скрепления ленты и прижиные необходимостью удалить неиспользомается прижимом 4 Посредством реверси ванную часть ленты из разматывателя обрования подающих роликов 7 петля ленты вязочной машины, что позволяет повысить обтягивается вокруг обвязываемого издепроизводительность обвязки. Обеспечиваетлия 2, происходит соединение концов ленты 15 ся автоматизация процесса соединения конмеханизмом 5 скрепления и отрезка ножницов ленты. цами 6 Таким же образом обвязываются и последующие изделия. При этом обвязочная лента постепенно сматывается с рулоФормула изобретения на, установленного в разматывателе 10 20 При сматывании последних витков рулона Устройство для обвязки изделий, содерзадний конец ленты фиксируется датчижащее обводную проводку, обвязочную гоком 12 положения, который, кроме того, ловку, подающие ролики, разматыватель дает команду на включение тянущего мерулона обвязочной ленты и стол для обханизма 14. После выхода заднего конца ленвязываемого изделия, отличающееся тем, ты из подающих роликов 7 лента транспортируется тянущим механизмом 14 Команда 25 что, с целью повышения экономии обвязочной ленты путем обеспечения автоматичесна останов заднего конца ленты исполького соединения заднего конца ленты исзованного рулона напротив механизма 5 пользованного рулона с передним концом крепления дается от датчика 12 с выдержленты нового рулона, оно снабжено тянущим кой времени. Затем в размагыватель 10 устанавливается очередной рулон обвязоч- 30 механизмом для ленты, смонтированным у входного конца обводной проводки, датчиной ленты. Передний конец ленты заправком фиксации переднего конца обвязочной ляется в подающие ролики 7, и происхоленты нового рулона, установленного в обдит транспортирование ленты через обвявязочной головке, и датчиком фиксации зочною головку Останов переднего конца заднею конца ленты, расположенным перед ленгы напротив механизма 5 скрепления производится по команде датчика 13 по- 35 подающими роликами ложения. Источники информации, принятые во внимание при экспертизе Таким образом, напротив механизма скрепления происходит совмещение заднего конца ленты использованного рулона и I. Авторское свидетельство СССР по запереднего конца последующего рулона, а 40 Явке № 2919512/28-13, кл. В 65 В 13/00, 1980. затем соединение концов ленты, например, 971708 Счі Составитель А Ульянова Техред И Верес Корректор Ч Бокшан Тир^ж 708 Подписное В НИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент» г Ужгород, ул Проектная, 4 Редактор Н Швыдкая Заказ 7648/1 .* <
