Листоукладач

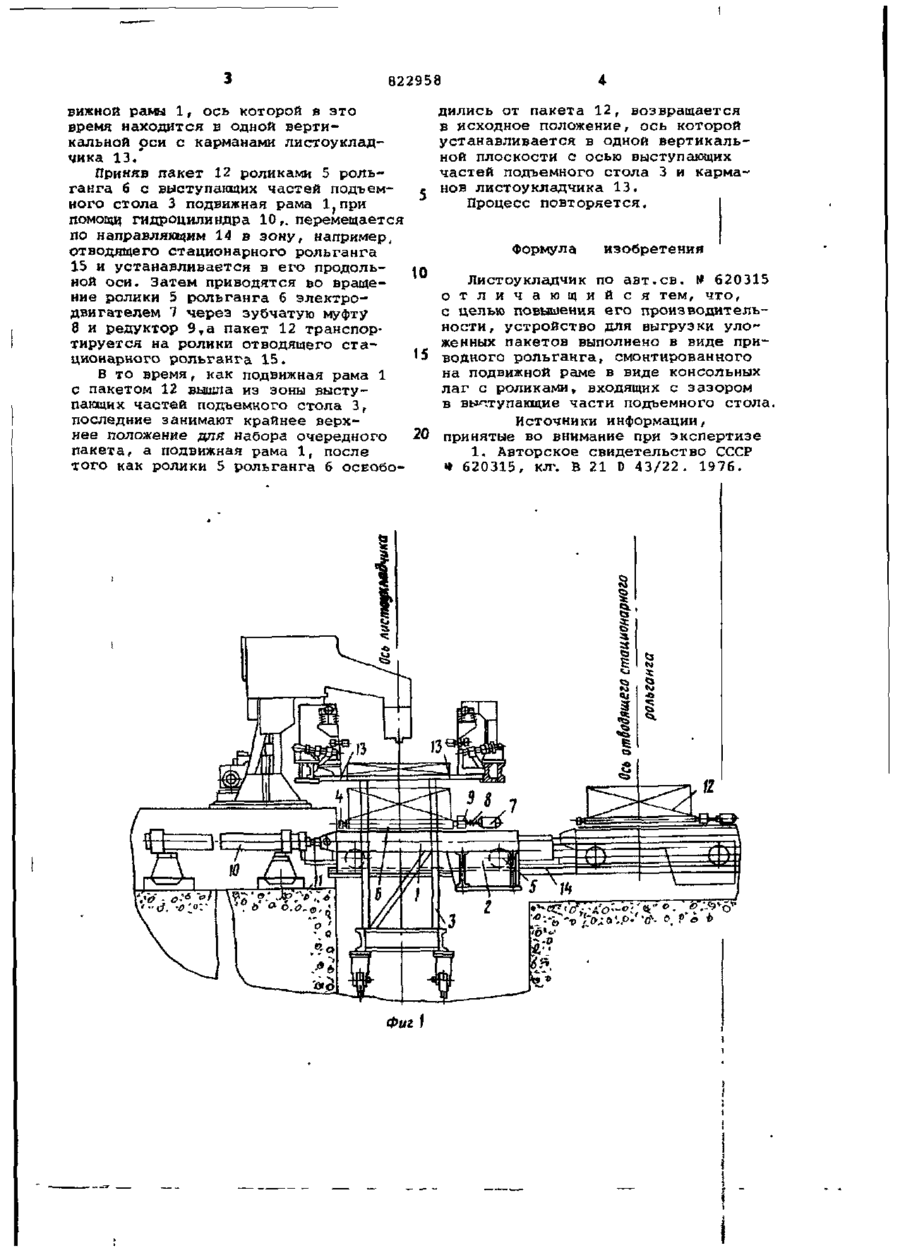

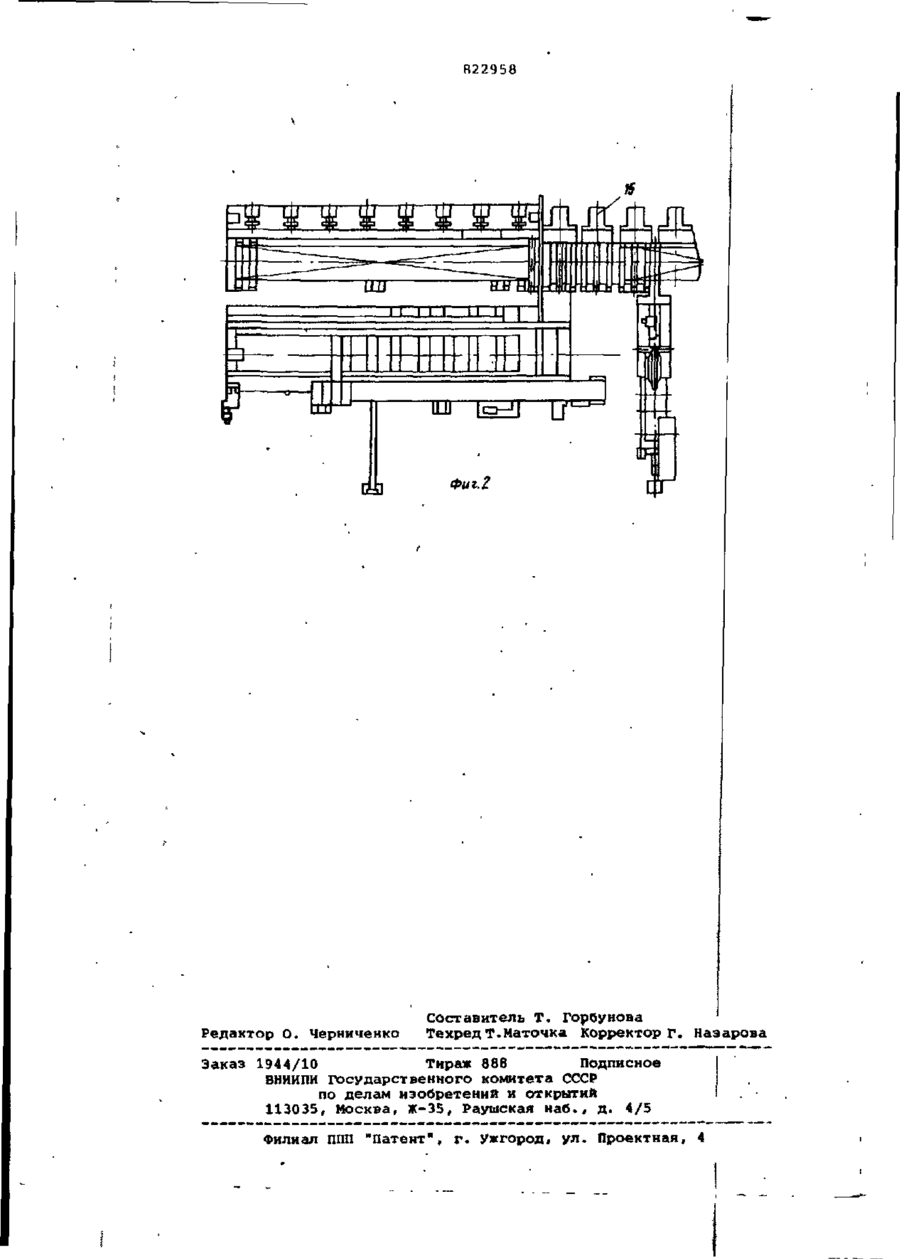

Союз Советских С оцмалистическмк Республик ОПИСАНИЕ 0D822958 ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву № 620315 (22)3аявлено 1 7 . 0 7 . 7 9 ( 2 ! ) 2791251/25-27 (51 )М. Кл.3 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий В 21 0 43/22 (23) Приоритет Опубликовано23.04.81. Бюллетень №15 Дата опубликования описания 2 3 . 0 4 . 8 1 (53) УДК , (72) Авторы изобретения Н. Т. Писаренко, Г. Р. Хейфец и Е. Г. Булгаков (71)Заявитель 621.771.2 3 (088.8) Старо-Краматорский машиностроительный завод им. Серго Орджоникидзе (54) ЛИСТОУКЛАДЧИК 1 Изобретение относится к кузнечно N y оборудованию и предназначено для . укладки и выгрузки металлических листов, уложенных в пакеты, и других изделий, например трехслойных панелей с металлическими обшивками со средним утепляющим слоем из пенопласта и т.д. По основному авт.св. № 620315 известен листоукладчик, содержащий два расположенных в одной вертикальной плоскости кармана для листов, образованных, один - подъемным столом, другой - поворотными скобами, устройство для подачи листов расположенного над карманами в одной с ними плоскости и выполненным в виде опорных, поворотных от индивидуального привода роликов и устройство для выгрузки уложенных пакетов . [ij. Однако известный листоукладчик недостаточно производителен, так как большая часть циклового времени уходит на выгрузку уложенных пакетов. Цель предлагаемого изобретен*..* повышение производительности. Поставленная'цель достигается тем, что устройство для выгрузки 2 уложенных пакетов выполнено в виде приводного рольганга, смонтированного на подвижной раме в виде консольных лаг с роликами, входящих с зазором в выступающие части подъемного стола. На фиг.1 изображено предлагаемое устройство, общий вид; на фиг.2.то же, в плане. 10 Устройство листоукладчика для выгрузки уложенных пакетов состоит из подвижной рамы 1, включающей корпус 2 с консольными лагами, входящими в выступающие части подъемного стола 3, и установленными на них в подшипниках 4 роликами 5 рольганга 6, соединенными с электродвигателем 7 посредством зубчатой муфты 8 и редуктором 9 с зубчатыми зацеплениями. 20 Для перемещения подвижной рамы 1 установлен гидроцилиндр 10, соединенный посредством серьги 11. Устройство работает следующим образом. 25 Перед началом набора пакета 12 выступающие части подъемного стола 3 находятся в крайнем верхнем положении, а в процессе набора пакета 12 опускаются до соприкосновения его с роликами 5 рольганга 6 под 822958 вижной рамы 1, ось которой в это время находится в одной вертикальной реи с карманами листоукладчика 13. Приняв пакет 12 роликами 5 рольганга 6 с выступающих частей подъемного стола 3 подвижная рама 1 ; при помоад гидроцилиндра 10,. перемещается по направляющим 14 в зону, например, отводящего стационарного рольганга 15 и устанавливается в его продольной оси. Затем приводятся во вращение ролики 5 рольганга б электродвигателем 7 через зубчатую муфту 8 и редуктор 9 т а пакет 12 транспортируется на ролики отводящего стационарного рольганга 15. В то время, как подвижная рама 1 с пакетом 12 вышла из зоны выступающих частей подъемного стола 3, последние занимают крайнее верхнее положение для набора очередного пакета, а подвижная рама 1, после того как ролики 5 рольганга 6 оснобо дились от пакета 12, возвращается в исходное положение, ось которой устанавливается в одной вертикальной плоскости с осью выступающих частей подъемного стола 3 и карманов листоукладчика 13. Процесс повторяется. Формула 10 15 20 Фиг \ изобретения Листоукладчик по авт.св. № 620315 о т л и ч а ю щ и й с я тем, что, с целью повышения его производительности, устройство для выгрузки уло" женных пакетов выполнено в виде приводного рольганга, смонтированного на подвижной раме в виде консольных лаг с роликами, входящих с зазором в вь*-.тупающие части подъемного стола. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР « 620315, кл-. В 21 D 43/22. 1976. B22958 CI H Редактор о. Черниченко Составитель Т. Горбунова Техред Т.Маточка Корректор г. Назарова Заказ 1944/10 Тираж 888 Подписное ВНИИПИ государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
