Кромкокришильні барабанні ножиці
Номер патенту: 16138
Опубліковано: 29.08.1997
Автори: Шейнкман Володимир Давидович, Нагайцев Борис Олександрович, Шульга Валерій Андрійович
Формула / Реферат
1. Кромкокрошительные барабанные ножницы, содержащие две передвижные клети с консольно расположенными в них приводными ножевыми барабанами, отличающиеся тем, что, с целью повышения производительности и улучшения условий обслуживания, каждая клеть ножниц снабжена установленной в верхней ее части съемной кассетой, а ножевые барабаны разметены в соответствующих им кассетах, при этом каждая съемная кассета зафиксирована в клети по плоскости разъема посредством упоров и быстросъемных зажимов.
2. Ножницы по п.1, отличающиеся тем, что, с целью облегчения монтажа и демонтажа съемной кассеты, плоскость разъема ее с клетью выполнена наклонной и параллельной осям ножевых барабанов.
Текст

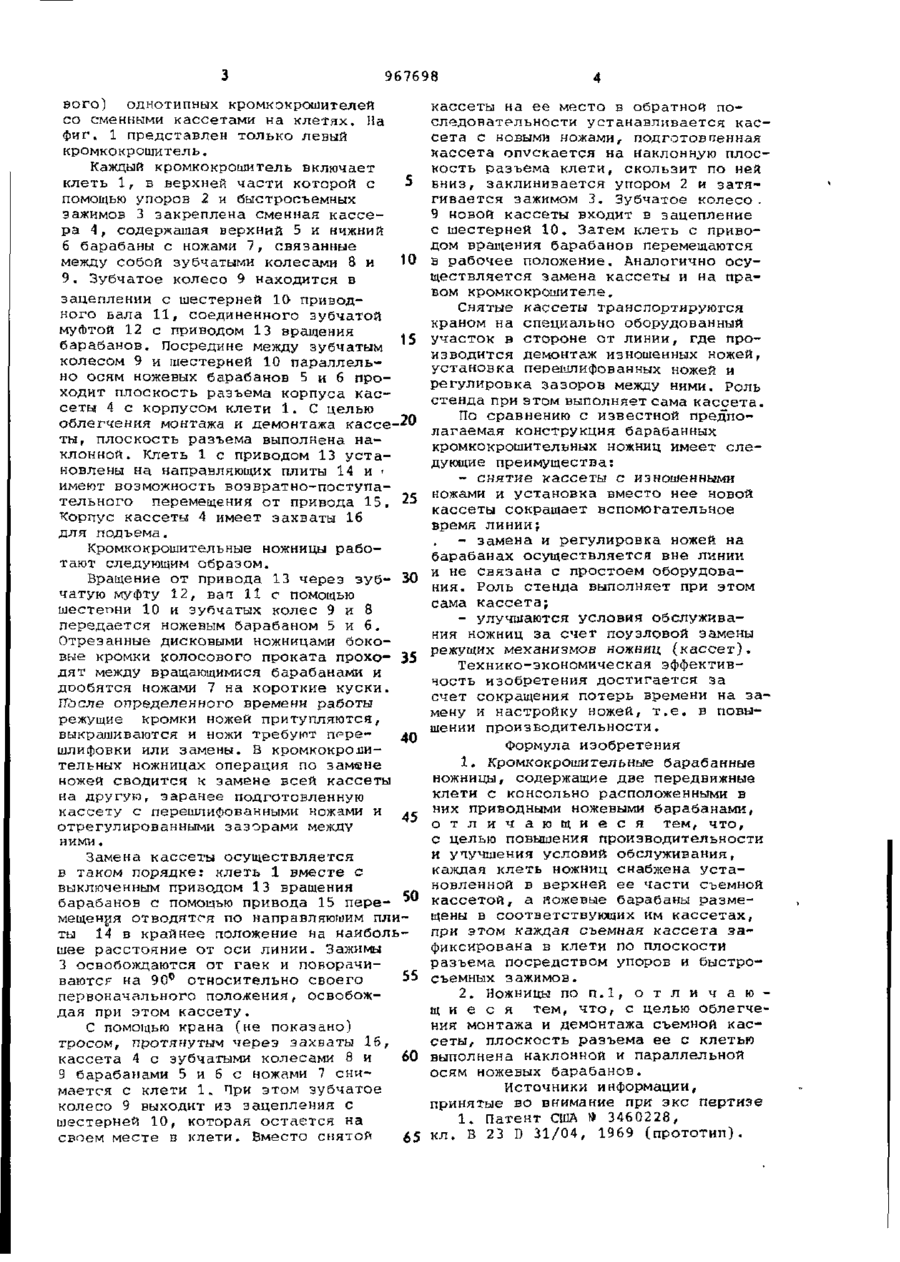

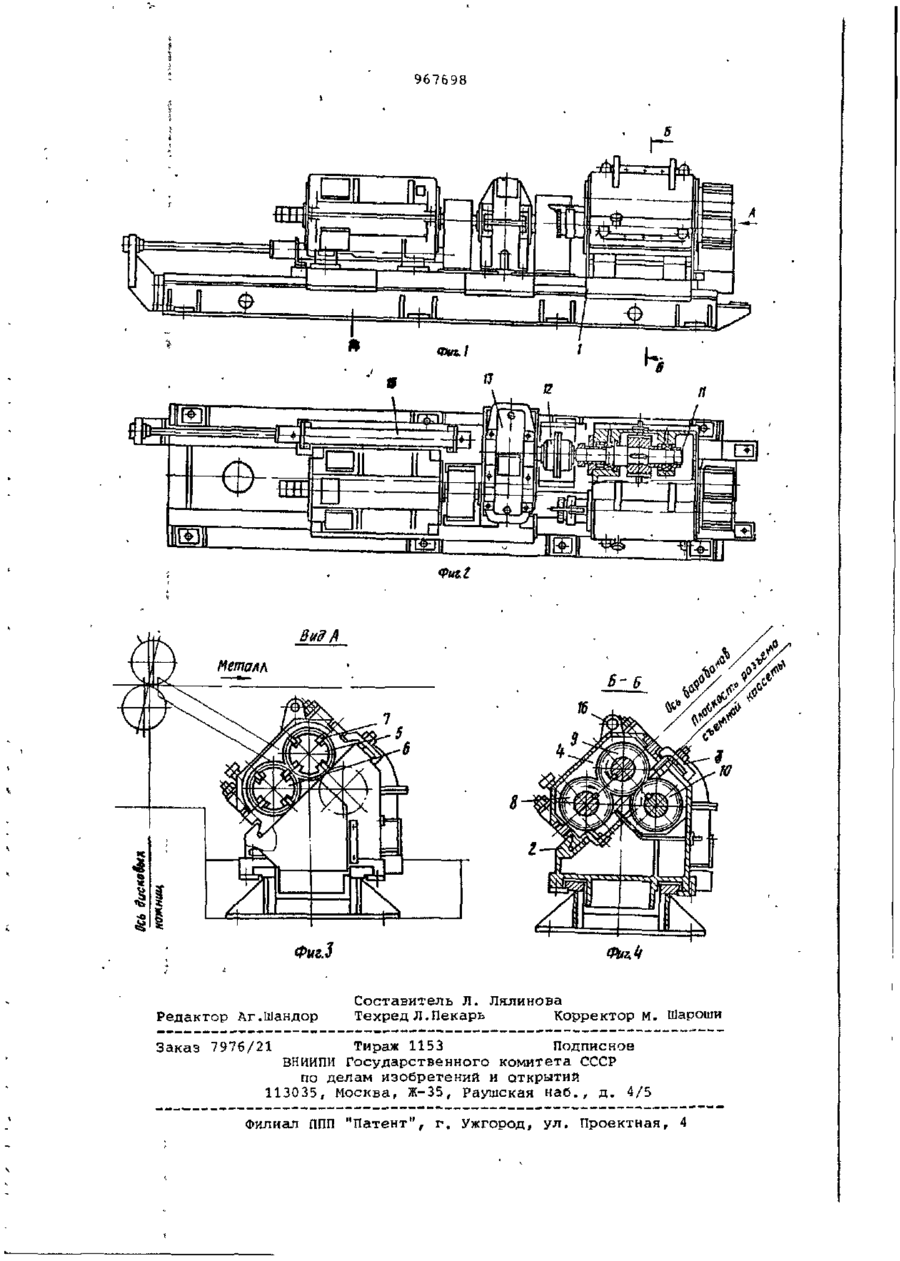

Союз Советских Социалистических Республик __К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)Заявлено 2 7 . 0 5 , 8 1 (21) 3293535/25-27 Государственный комитет СССР по делам изобретений и открытий с присоединением заявки № (23) Приоритет В 23 D 31/04 В 23 D 25/12 Опубликовано 2 3.1 Ой 2. Бюллетень № 39 Дата опубликования описания 2 3 . 1 0 . 8 2 (72) Авторы изобретения (71)Заявитель 621.967 .3(088.8) Б.А.Нагайцев, В.А.Шульга и В.Д.Шейнкман Старо-Краматорский машиностроительный завод им. С. Орджоникидзе (54) КРОМКОКРОШИТЕЛЬНШ БАРАБАННЫЕ НОЖНИЦЫ Изобретение относится к адъюстажному оборудованию прокатных цехов черной и цветной металлургии, а именно, к устройствам для измельчения отходов, и может быть использоаано для дробления на куски обрезанных дисковыми ножницами боковых кромок полосового проката. Известны кромкокрошительные бара- 10 банные ножницы, содержащие две передвижные клети с консольно расположенными в них приводными ножевыми барабанами [1]. Известные ножницы имеют следующие 15 недостатки: большое количество подготовительных ручных операций при смене обойм - барабанов, которые требуют допопнительных затрат времени ; посадочные места под съемные обой- 20 мы быстро разбиваются,вследствие чего не обеспечивается достаточная жесткость и надежность соединения, нарушаются зазоры между ножами; необходимы специальные приспособления - от25 дельно стоящие стенды для монтажа, регулировки и контроля ножей в каждой паре совместно работающих обойм; невозможность конструктивного выполнения съемных обойм-барабанов для кромкокрошильных ножниц с малым меж- 30 центровым расстоянием между ножевыми валами. Цель изобретения - повышение про^ изводительности и улучшение условий обслуживания ножниц. Поставленная цель достигается тем, что в кромкокрошильных барабанных ножницах, содержащих две передвижные клети с консольно расположенными в них приводными ножевыми барабанами, каждая клеть ножниц снабжена установленной в верхней ее части съемной кассетой, а ножевые барабаны размещены в сбответствуюїдих им кассетах, при этом каждая съемная кассета зафиксирована в клети по плоскости разъема посредством упоров и быстросъемных зажимов. С целью обеспечения монтажа и демонтажа съемной кассеты плоскость разъема ее с клетью выполнена наклонной и параллельной осям ножевых барабанов. На фиг. 1 изображен общий вид левого кромкокрошителя; на фиг. 2 то же, вид в плане; на фиг. 3 - вид А на фиг.1? на фиг. 4 - разрез Б-Б на фиг. 1. Кромкокрошительные барабанное ножницы состоят из двух Глевого и пра 967698 вого) однотипных кромкэкрошителей со сменными кассетами на клетях. На фиг. 1 представлен только левый кромкокрошитель. Каждый кромкокрошитель включает клеть 1, в верхней части которой с помощью упоров 2 и быстросъемных зажимов 3 закреплена сменная кассера 4, содержащая верхний 5 и нижний б барабаны с ножами 7, связанные между собой зубчатыми колесами 8 и 9. Зубчатое колесо 9 находится в 5 Ю зацеплении с шестерней 10 приводного вала 11, соединенного зубчатой мусЪтой 12 с приводом 13 вращения барабанов. Посредине между зубчатым 15 колесом 9 и шестерней 10 параллельно осям ножевых барабанов 5 и 6 проходит плоскость разъема корпуса кассеты 4 с корпусом клети 1. С целью облегчения монтажа и демонтажа кассе-^О ты, плоскость разъема выполнена наклонной . Клеть 1 с приводом 13 установлены на направляющих плиты 14 и * имеют возможность возвратно-поступательного перемещения от привода 15. 25 Корпус кассеты А имеет захваты 16 для подъема. Кромкокрошительные ножницы работают следующим образом. Вращение от привода 13 через зуб- 30 чатую муфту 12, ват 11 с помощью шестепни 10 и зубчатых колес 9 и 8 передается ножевым барабаном 5 и б. Отрезанные дисковыми ножницами боковые кромки колосового проката прохо- 35 дят между вращающимися барабанами и дообятся ножами 7 на короткие куски. Я^сле определенного времени работы режущие кромки ножей притупляются, выкрашиваются и ножи требуют прредо шлифовки или замены. В кромкокролительных ножницах операция по замене ножей сводится к замене всей кассеты на другую, заранее подготовленную кассету с перешлифованными ножами и « отрегулированными зазорами между ними. Замена кассеты осуществляется в таном порядке: клеть 1 вместе с выключенным приводом 13 вращения _ барабанов с помощью привода 15 перемещення отводятся по направляющим плиты 14 в крайнее положение на наибольшее расстояние от оси линии. Зажимы 3 освобождаются от гаек и поворачиваются на 90° относительно своего 55 первоначального положения, освобождая при этом кассету. С помощью крана (не показано) тросом, протянутым через захваты 16, кассета 4 с зубчатыми колесами 8 и 60 9 барабанами 5 и 6 с ножами 7 снимается с клети 1. При этом зубчатое колесо 9 выходит из зацепления с шестерней 10, которая остается на своем месте в клети. Вместо снятой 65 кассеты на ее место в обратной последовательности устанавливается кассета с новыми ножами, подготовпенная кассета опускается на наклонную плоскость разъема клети, скользит по ней вниз, заклинивается упором 2 и затягивается зажимом 3. Зубчатое колесо . 9 новой кассеты входит в зацепление с шестерней 10. Затем клеть с приводом вращения барабанов перемещаются в рабочее положение. Аналогично осуществляется замена кассеты и на правом кромкокрошителе. Снятые кассеты транспортируются краном на специально оборудованный участок в стороне от линии, где производится демонтаж изношенных ножей, установка перешлифованных ножей и регулировка зазоров между ними. Роль стенда при этом выполняет сама кассета. По сравнению с известной предполагаемая конструкция барабанных кромкокрошительных ножниц имеет следующие преимущества: - снятие кассеты с изношенными ножами и установка вместо нее новой кассеты сокращает вспомогательное время линии; - замена и регулировка ножей на барабанах осуществляется вне линии и не связана с простоем оборудования. Роль стенда выполняет при этом сама кассета; - улучшаются условия обслуживания ножниц за счет поузловой замены режущих механизмов ножниц (кассет). Технико-экономическая эффективность изобретения достигается за счет сокращения потерь времени на замену и настройку ножей, т.е. в повышении производительности. Формула изобретения 1. Кромкокрошительные барабанные ножницы, содержащие две передвижные клети с консольно расположенными в них приводными ножевыми барабанами, о т л и ч а ю щ и е с я тем, что, с целью повышения производительности и учучшения условий обслуживания, каждая клеть ножниц снабжена установленной в верхней ее части съемной кассетой, а ножевые барабаны размещены в соответствующих им кассетах, при этом каждая съемная кассета зафиксирована в клети по плоскости разъема посредством упоров и быстросъемных зажимов. 2. Ножницы по п.1, о т л и ч а ю щ и е с я тем, что, с целью облегчения монтажа и демонтажа съемной кассеты, плоскость разъема ее с клетью выполнена наклонной и параллельной осям ножевых барабанов. Источники информации, принятые во внимание при экс пертиэе 1. Патент США № 3460228, кл. В 23 D 31/04, 1969 (прототип). 967698 Фиг.1 ВW А 6 Фиг.З Редактор Аг.Шандор Составитель Л. Лялинова Техред Л.Пекарь Корректор м. Шароши Заказ 7976/21 Тираж 1153 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюEdge-crushing drum shears
Автори англійськоюShulha Valerii Andriiovych, Sheinkman Volodymyr Davydovych
Назва патенту російськоюКромкокрошительныебарабанные ножницы
Автори російськоюШульга Валерий Андреевич, Шейнкман Владимир Давыдович
МПК / Мітки
МПК: B23D 25/00, B23D 31/00
Мітки: ножиці, кромкокришильні, барабанні
