Граната несмертельної дії з ударно-травматичним ефектом

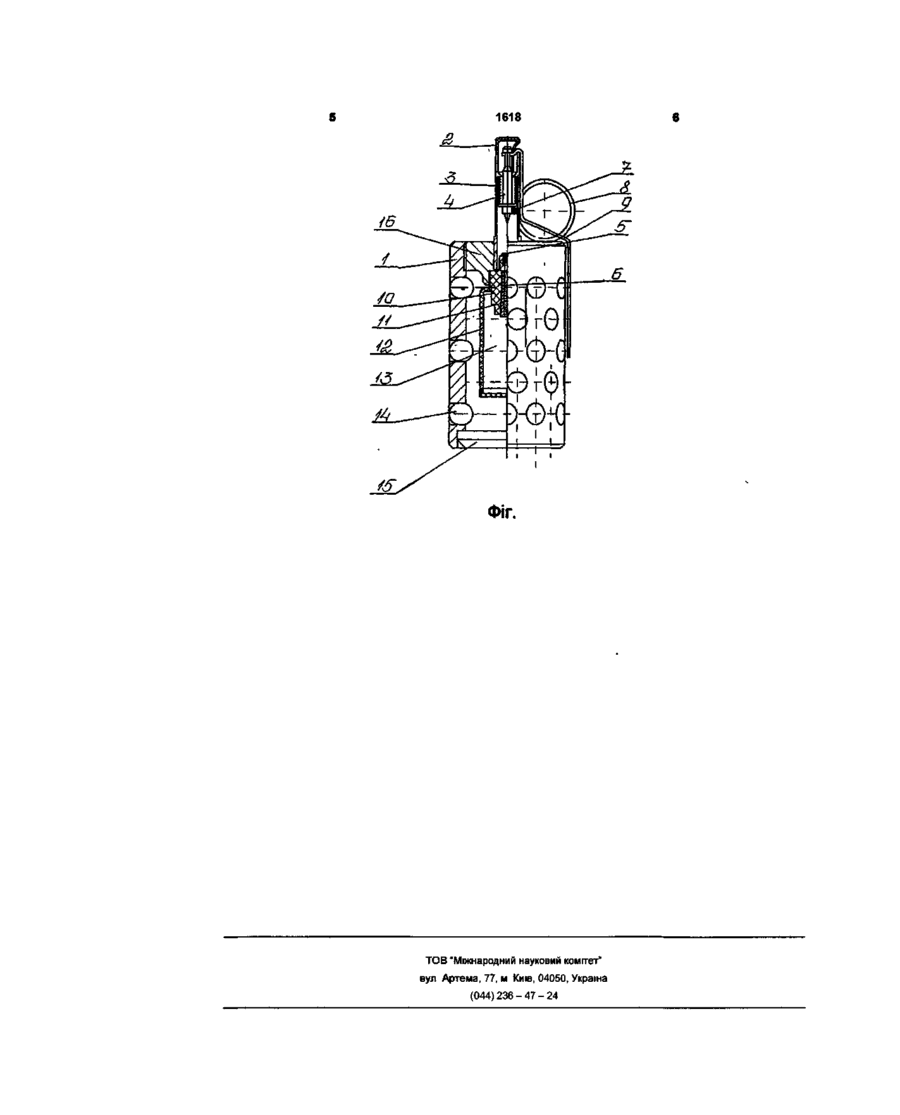

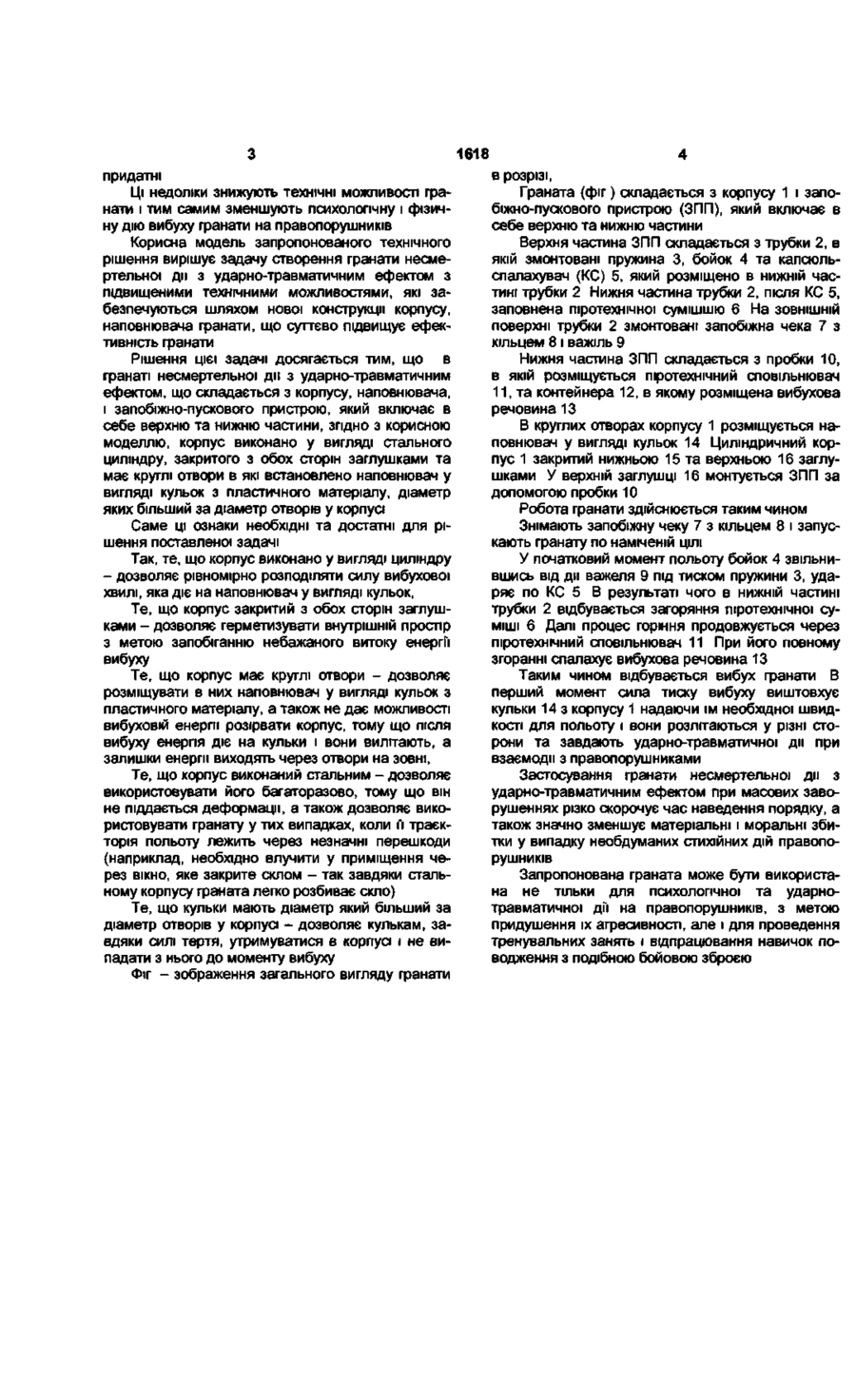

Граната несмертельної дії з ударнотравматичним ефектом, що складається з корпусу, наповнювача і запобіжно-пускового пристрою, який включає в себе верхню та нижню частини яка відрізняється тим, що корпус виконано у вигляді стального циліндра закритого з обох сторін заглушками, та має круглі отвори в які встановлено наповнювач у вигляді кульок з пластичного матеріалу, діаметр яких більший за діаметр отворів у корпусі Корисна модель відноситься до зброї несмертельної дії, а саме до гранат несмертельної ди з ударно-травматичним ефектом, які застосовуються правоохоронними органами проти правопорушників, та може бути використана як засіб припинення протиправних дій окремих осіб або угруповань при масових безладдях Відома граната несмертельної дії складається з корпусу, наповнювача, вибухової речовини і запобіжно-пускового пристрою (далі - ЗПП), який включає в себе верхню та нижню частини Наповнювач і вибухова речовина (далі - ВР) розміщені в середині корпусу ВР відокремлена від наповнювача запобіжним контейнером Наповнювачем може бути біологічно активні речовини та їх суміші (сльозоточивої, подразнювальної або іншої ди) (пат України № 24903 А Кл F42B12/46, 1998 р ) Також є граната з ударно-травматичним та світло-шумовим ефектами, яка складається з корпусу, в середині якого розміщено наповнювач, і запобіжно-пускового пристрою (ЗПП) Наповнювач представляє собою еластичні пояси, які змонтовані на нижній частині ЗПП Еластичні пояси виконані з прорізами і отворами, які ділять пояси на з'єднані між собою вражаючі елементи у формі сегментів, (пат України на корисну модель №1108 Кл F42B27/00, 2000 р , Бюл №11 17 12 2001) Найбільш близькою до запропонованої конструкції є граната несмертельної ди, що складається з корпусу, наповнювача та запобіжно-пускового пристрою, який включає в себе верхню та нижню частини Корпус гранати виконаний у формі гумової груші з наповнювачем у формі гумових кульок (вражаючі елементи) Коли відбувається вибух гранати ці кульки (вражаючі елементи) розлітаючись у різні сторони уражають правопорушників ударно-травматичною дією (Граната М452 Stingball Иностранная печать о техническом оснащении полиции зарубежных государств ВИНИТИ Ежемесячный информационный бюлетень Москва №11, 1999г, с 38) Ця граната і вибрана як прототип Однак вона має такі недоліки - в гранаті наповнювачем є гумові кульки (вражаючі елементи) малого діаметру (площі) та ваги, які не забезпечують необхідної ударнотравматичної дії для припинення агресивних дій правопорушника, - конструкція гранати не забезпечує рівномірності вильоту та однакової швидкості розльоту гумових кульок (уражаючих елементів) при підриві гранати, тому що кульки розміщені (насипані) в корпусі і при підриві можуть заважати одна одній набрати необхідну швидкість, або рівномірному вильоту, - конструкція гранати має низьку технологічність при виготовленні та збиранні так, як має багато складових частин (велику КІЛЬКІСТЬ гумових кульок), - всі елементи гранати мають одноразовий характер використання, так, як після підриву вони деформуються і для повторного використання не 00 со 1618 придатні Ці недоліки знижують технічні можливості гранати і тим самим зменшують психологічну і фізичну дію вибуху гранати на правопорушників Корисна модель запропонованого технічного рішення вирішує задачу створення гранати несмертельної ди з ударно-травматичним ефектом з підвищеними технічними можливостями, які забезпечуються шляхом нової конструкції корпусу, наповнювача гранати, що суттєво підвищує ефективність гранати Рішення цієї задачі досягається тим, що в гранаті несмертельної дії з ударно-травматичним ефектом, що складається з корпусу, наповнювача, і запобіжно-пускового пристрою, який включає в себе верхню та нижню частини, згідно з корисною моделлю, корпус виконано у вигляді стального циліндру, закритого з обох сторін заглушками та має круглі отвори в які встановлено наповнювач у вигляді кульок з пластичного матеріалу, діаметр яких більший за діаметр отворів у корпусі Саме ці ознаки необхідні та достатні для рішення поставленої задачі Так, те, що корпус виконано у вигляді циліндру - дозволяє рівномірно розподіляти силу вибухової хвилі, яка діє на наповнювач у вигляді кульок, Те, що корпус закритий з обох сторін заглушками - дозволяє герметизувати внутрішній простір з метою запобіганню небажаного витоку енерги вибуху Те, що корпус має круглі отвори - дозволяє розміщувати в них наповнювач у вигляді кульок з пластичного матеріалу, а також не дає можливості вибуховій енергії розірвати корпус, тому що після вибуху енергія діє на кульки і вони вилітають, а залишки енергії виходять через отвори на зовні, Те, що корпус виконаний стальним - дозволяє використовувати його багаторазово, тому що він не піддається деформації, а також дозволяє використовувати гранату у тих випадках, коли й траєкторія польоту лежить через незначні перешкоди (наприклад, необхідно влучити у приміщення через вікно, яке закрите склом - так завдяки стальному корпусу граната легко розбиває скло) Те, що кульки мають діаметр який більший за діаметр отворів у корпусі - дозволяє кулькам, завдяки силі тертя, утримуватися в корпусі і не випадати з нього до моменту вибуху Фіг - зображення загального вигляду гранати в розрізі, Граната (фіг) складається з корпусу 1 і запобіжно-пускового пристрою (ЗПП), який включає в себе верхню та нижню частини Верхня частина ЗПП складається з трубки 2, в якій змонтовані пружина 3, бойок 4 та капсюльспалахувач (КС) 5, який розміщено в нижній частині трубки 2 Нижня частина трубки 2, після КС 5, заповнена піротехнічної сумішшю 6 На ЗОВНІШНІЙ поверхні трубки 2 змонтовані запобіжна чека 7 з кільцем 8 і важіль 9 Нижня частина ЗПП складається з пробки 10, в якій розміщується піротехнічний сповільнювач 11, та контейнера 12, в якому розміщена вибухова речовина 13 В круглих отворах корпусу 1 розміщується наповнювач у вигляді кульок 14 Циліндричний корпус 1 закритий нижньою 15 та верхньою 16 заглушками У верхній заглушці 16 монтується ЗПП за допомогою пробки 10 Робота гранати здійснюється таким чином Знімають запобіжну чеку 7 з кільцем 8 і запускають гранату по наміченій ЦІЛІ У початковий момент польоту бойок 4 звільнившись від ди важеля 9 під тиском пружини 3, ударяє по КС 5 В результаті чого в нижній частині трубки 2 відбувається загоряння піротехнічної суміші 6 Далі процес горіння продовжується через піротехнічний сповільнювач 11 При його повному згоранні спалахує вибухова речовина 13 Таким чином відбувається вибух гранати В перший момент сила тиску вибуху виштовхує кульки 14 з корпусу 1 надаючи їм необхідної швидкості для польоту і вони розлітаються у різні сторони та завдають ударно-травматичної дії при взаємодії з правопорушниками Застосування гранати несмертельної дії з ударно-травматичним ефектом при масових заворушеннях різко скорочує час наведення порядку, а також значно зменшує матеріальні і моральні збитки у випадку необдуманих стихійних дій правопорушників Запропонована граната може бути використана не тільки для психологічної та ударнотравматичної дп на правопорушників, з метою придушення їх агресивності, але і для проведення тренувальних занять і відпрацювання навичок поводження з подібною бойовою зброєю 1618 ФІГ. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
