Комплекс для безперервного бетонування кріплення шахтних стовбурів

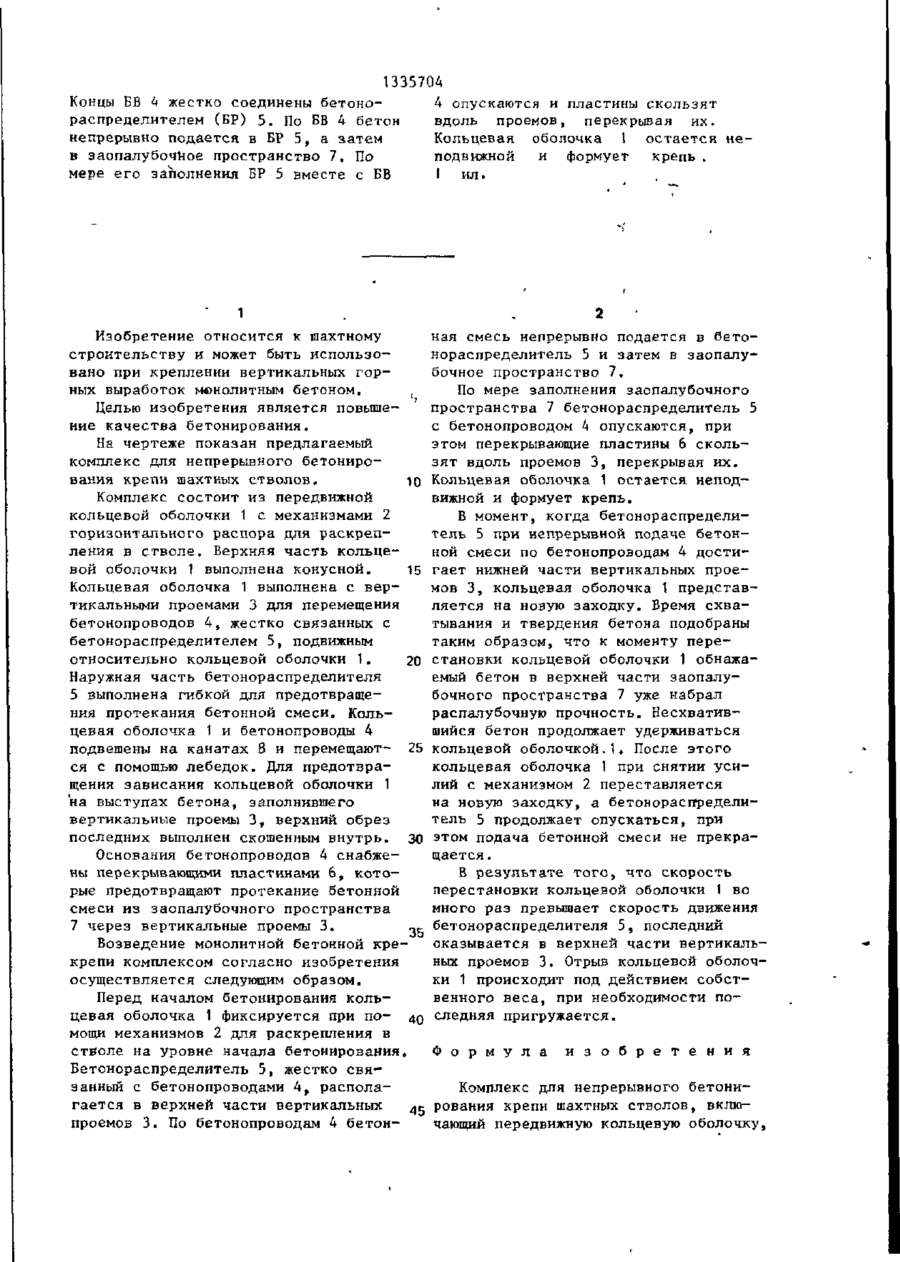

Изобретение относится к шахтному строительству и может быть использовано при креплении вертикальных горных выработок монолитным бетоном. Для этого кольцевая оболочка 1 снабжена механизмами горизонтального распора 2 для раскрепления в стволе и имеет вертикальные проемы 3. В них установлены нижними частями бетоноводы (БВ) 4 с возможностью осевого перемещения и снабжены пластинами 6. со со ел -4 1335704 Концы БВ 4 жестко соединены бетоно4 опускаются и пластины скользят распределителем (БР) 5. По БВ 4 бетон вдоль проемов, перекрывая их. непрерывно подается в БР 5, а затем Кольцевая оболочка 1 остается нев заопалубочное пространство 7. По подвижной и формует крепь . мере его заполнения БР 5 вместе с БВ 1 ил. 1 Изобретение относится к шахтному строительству и может быть использовано при креплении вертикальных горных выработок мвнолитным бетоном. ( Целью изобретения является повышение качества бетонирования. На чертеже показан предлагаемый комплекс для непрерывного бетонирования крепи шахтных стволов, ю Комплекс состоит из передвижной кольцевой оболочки 1 с механизмами 2 горизонтального распора для раскрепления в стволе. Верхняя часть кольцевой оболочки 1 выполнена конусной. 15 Кольцевая оболочка 1 выполнена с вертикальными проемами 3 для перемещения бетонопроводов 4, жестко связанных с бетонораспределителем 5, подвижным относительно кольцевой оболочки 1. 20 Наружная часть бетонораспределителя 5 выполнена гибкой для предотвращения протекания бетонной смеси. Кольцевая оболочка 1 и бетонопроводы 4 подвешены на канатах 8 и перемещают- 25 ся с помощью лебедок. Для предотвращения зависания кольцевой оболочки 1 на выступах бетона, заполнившего вертикальные проемы 3, верхний обрез последних выполнен скошенным внутрь. 30 Основания бетонопроводов 4 снабжены перекрывающими пластинами 6, которые предотвращают протекание бетонной смеси из заопалубочного пространства 7 через вертикальные проемы 3. 3 & Возведение монолитной бетонной крекрепи комплексом согласно изобретения осуществляется следующим образом. Перед началом бетонирования кольцевая оболочка 1 фиксируется при по- 40 мощи механизмов 2 для раскрепления в стволе на уровне начала бетонирования. Бетонораспределитель 5, жестко связанный с бетонопроводами 4, располагается в верхней части вертикальных 4с проемов 3. По бетонопроводам 4 бетон ная смесь непрерывно подается в бетонораспределитель 5 и затем в заопалубочное пространство 7, По мере заполнения заопалубочного пространства 7 бетонораспределитель 5 с бетонопроводом 4 опускаются, при этом перекрывающие пластины 6 скользят вдоль проемов 3, перекрывая их. Кольцевая оболочка 1 остается неподвижной и формует крепь. В момент, когда бетонораспределитель 5 при непрерывной подаче бетонной смеси по бетонопроводам 4 достигает нижней части вертикальных проемов 3, кольцевая оболочка 1 представляется на новую заходку. Время схватывания и твердения бетона подобраны таким образом, что к моменту перестановки кольцевой оболочки 1 обнажаемый бетон в верхней части заопалубочного пространства 7 уже набрал распалубочную прочность. Несхватившийся бетон продолжает удерживаться кольцевой оболочкой.1. После этого кольцевая оболочка 1 при снятии усилий с механизмом 2 переставляется на новую заходку, а бетонораспределитель 5 продолжает опускаться, при этом подача бетонной смеси не прекращается. В результате того, что скорость перестановки кольцевой оболочки 1 во много раз превышает скорость движения бетонораспределителя 5, последний оказывается в верхней части вертикальных проемов 3. Отрыв кольцевой оболочки 1 происходит под действием собственного веса, при необходимости последняя пригружается. Ф о р м у л а и з о б р е т е н и я Комплекс для непрерывного бетонирования крепи шахтных стволов, включающий передвижную кольцевую оболочку, 3 4 1335704 бетоноводы и бетонораспределитель, со скошенным внутрь верхним обрезом, соединяющий их концы, о т л и ч а ю этом бетоноводы установлены нижп ри н и й с я тем, что, с целью повышеі ними частями в вертикальные прония качества бетонирования, комплекс возможностью осевого пе~ е м ы с 5 снабжен механизмами горизонтального ремещения в них и снабжены пласраспора кольцевой оболочки, которая тинами для перекрытия вертикальвыполнена с вертикальными проемами ных проемов. Редактор Г. Гербер Составитель Л. Черепенкина Техред Л.Сердюкова Корректор А. Тяско Заказ 4029/29 Тираж 454 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
