Пристрій до вакуум-електрофорезу

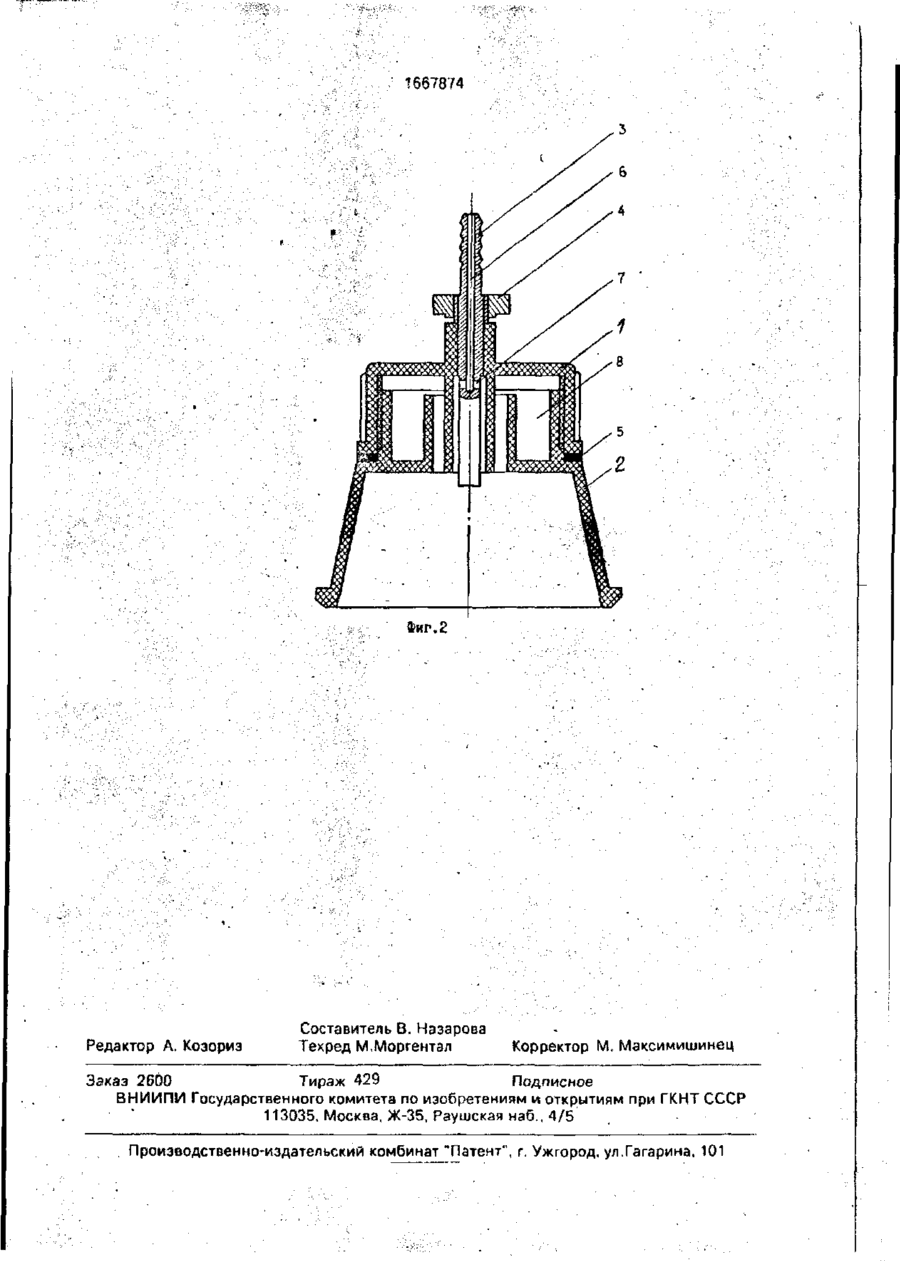

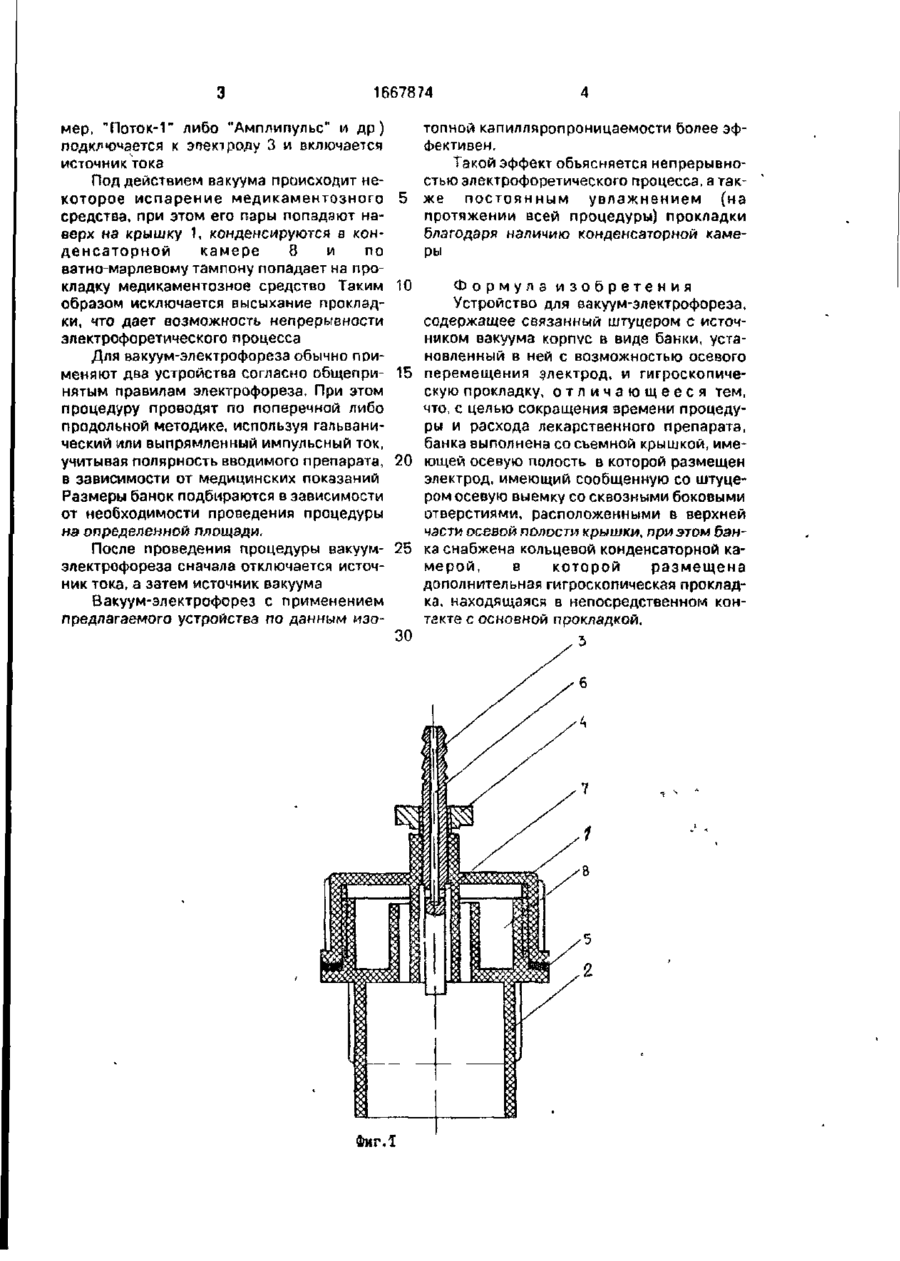

Изобретение относится к медицинской технике, может быть использовано в физио терапии и позволяет сократить время процедуры и расход медикаментозных средств. Устройство содержит корпус в виде вакуумной банки со съемной крышкой В крышке, имеющей осевую камеру, установлен электрод, выполненный с осевой выемкой с отверстиями, который фиксируется гайкой, В верхней части банки выполнена кольцевая конденсаторная камера, в которой размещена дополнительная гигроскопическая прокладка, которая находится в непосредственном контакте с основной прокладкой, закладываемой на кожу пациента при вакуум-электрофорезе. 2 ил Изобретение относится к медицинской технике и может найти применение в физиотерапии. Цель изобретения - сокращение времени процедуры и расхода лекарственных препаратов. На фиг.1 представлено устройство для вакуум электрофореза, разрез, на фиг 2 - то же, вариант выполнения корпуса Устройство для вакуум-электрофореза содержит крышку 1, навинчивающуюся на корпус, в виде банки 2, в которой установлен электрод 3 для электрофореза, крепящийся гайкой 4. Между крышкой и банкой предусмотрена герметизирующая прокладка 5. В электроде 3 для электрофореза выполнена" внутренняя осевая выемка 6 и отверстия 7 для откачки воздуха и создания вакуума В банке предусмотрена конденсаторная кольцевая камера 8. В крышке выполнена дополнительная осевая полость для размещения электрода, что препятствует попаданию жидкости в систему вакуумирования Банка 2 может иметь другую форму и размеры, что доказывает возможность применения различных клапанов в зависимости от поставленной задачи Устройство работает следующим образом На участок кожи, подлежащий воздействию, накладывают прокладку, смоченную лекарственным препаратом Поверх нее устанавливают банку с вложенной в нее дополнительной п р о к л а д к о й в виде ватно-марлевого тампона, смоченного физиологическим раствором. Ватно-марлевый тампон помешают в банку так, чтобы конец марли (длиной 2-3 см) находился в конденсаторной камере 8 Затем электрод 3, имеющий штуцер, соединяют с источником вакуума (например, электроотсэсывателем), включают его и происходит отсасывание воздуха через внутреннюю выемку б и отверстия 7 Создается вакуум необходимой величины, банка "присасывается" к коже , Затем проводник от источника тока (напри •ч! 1667874 мер, "Поток-1" либо "Амплипульс" и др) подключается к электроду 3 и включается источник тока Под действием вакуума происходит некоторое испарение медикаментозного средства, при этом его пары попадают наверх на крышку 1, конденсируются а конденсаторной камере 8 и по ватно-марлевому тампону попадает на прокладку медикаментозное средство Таким образом исключается высыхание прокладки, что дает возможность непрерывности электрофоретического процесса Для вакуум-электрофореза обычно применяют два устройства согласно общепринятым правилам электрофореза. При этом процедуру проводят по поперечной либо продольной методике, используя гальванический или выпрямленный импульсный ток, учитывая полярность вводимого препарата, в зависимости от медицинских показаний Размеры банок подбираются в зависимости от необходимости проведения процедуры на определенной площади. После проведения процедуры вакуумэлектрофореза сначала отключается источник тока, а затем источник вакуума Вакуум-электрофорез с применением предлагаемого устройства rto данным изо топной капилляропроницаемости более эффективен. Такой эффект объясняется непрерывностью электрофоретического процесса, а так5 же постоянным увлажнением (на протяжении всей процедуры) прокладки благодаря наличию конденсаторной камеры 10 Формула изобретения Устройство для вакуум-электрофореза, содержащее связанный штуцером с источником вакуума корпус в виде банки, установленный в ней с возможностью осевого 15 перемещения электрод, и гигроскопическую прокладку, о т л и ч а ю щ е е с я тем, что, с целью сокращения времени процедуры и расхода лекарственного препарата, банка выполнена со съемной крышкой, име20 ющей осевую полость в которой размещен электрод, имеющий сообщенную со штуцером осевую выемку со сквозными боковыми отверстиями, расположенными в верхней части осевой полости крышки, при этом бан25 ка снабжена кольцевой конденсаторной камерой, в которой размещена дополнительная гигроскопическая прокладка, находящаяся в непосредственном контакте с основной прокладкой. Фиг Л 1667874 Фиг. 2 Редактор А. Козориз Составитель В. Назарова Техред М.Моргентэл Корректор М. Максимишинец Заказ 2600 Тираж 429 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
