Герметичний ввід

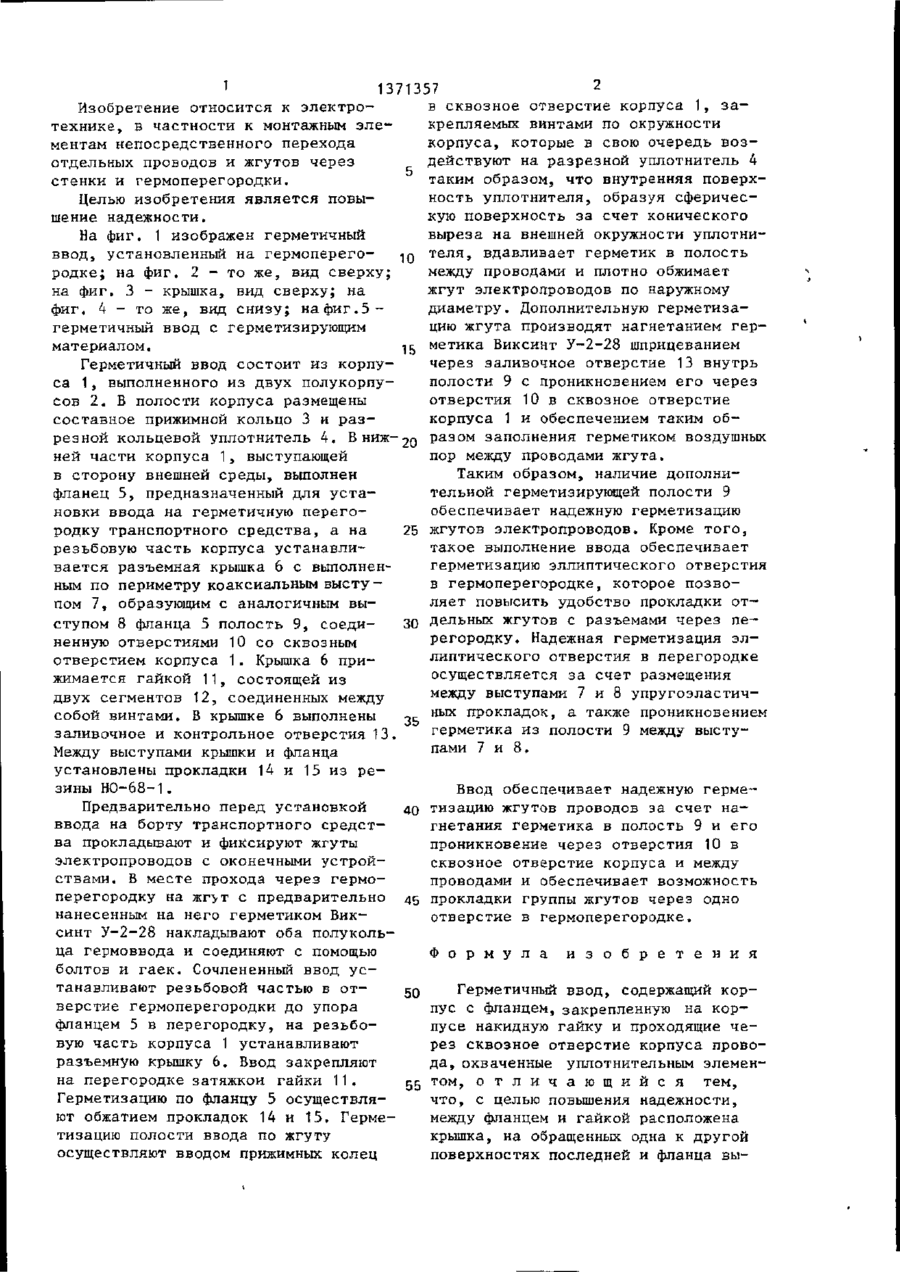

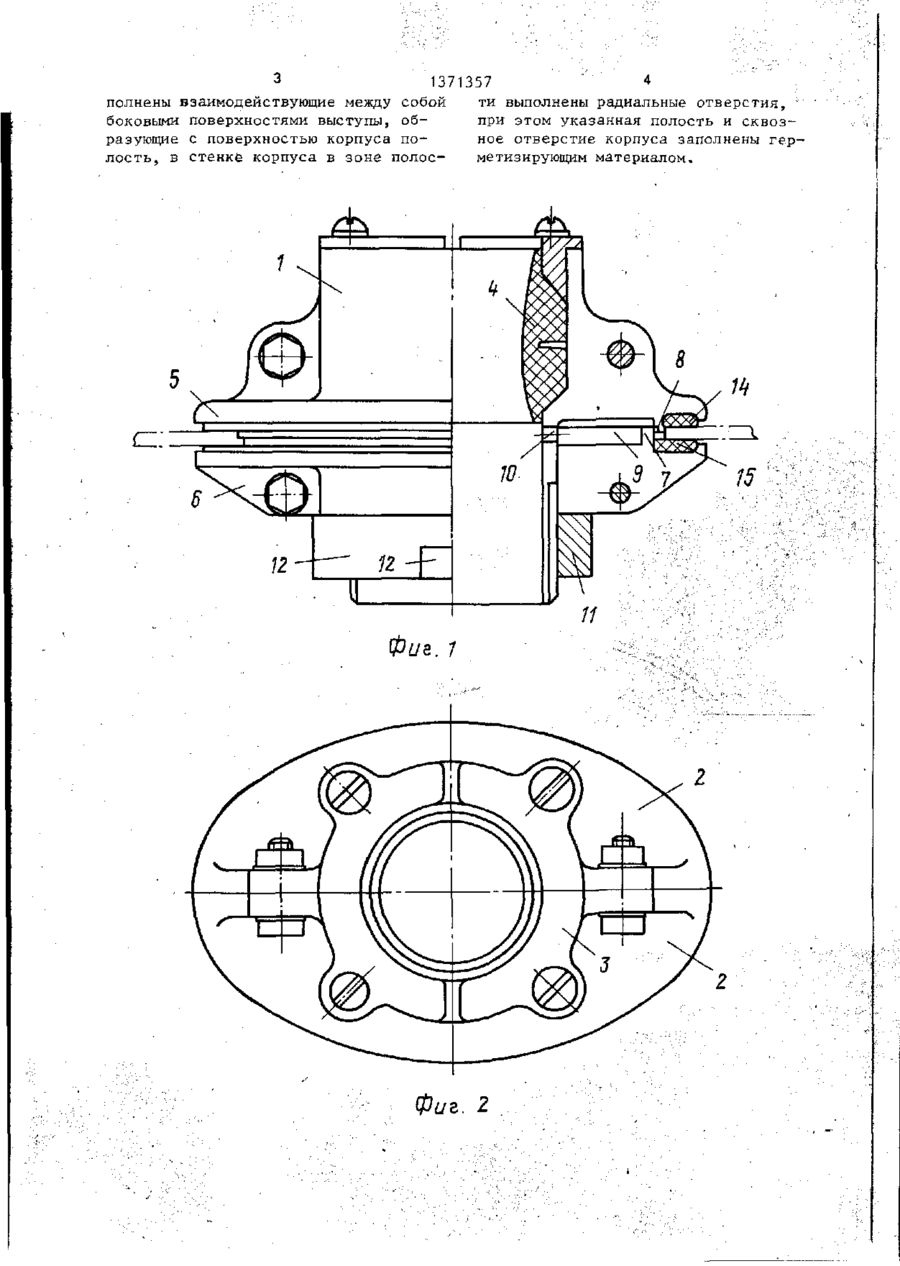

Изобретение относится к электротехнике и может быть использовано при герметичной прокладке от- :,.: дельных проводов или жгутов через стенки и гермоперегородки. Цель изобретения- - повышение надежности. Для этого между фланцем 5 корпуса 1 и установленной на корпусе 1 накидной гайкой 11 расположена разъемная крыш ка 6. На крышке 6 и фланце 5 выполнены взаимодействующие между собой боковыми поверхностями выступы 7,8. Они образуют полость 9, которая сооб щается через радиальные отверстия 10 корпуса 1 со сквозным отверстием кор пуса, через которое проходят провода Полость 9, радиальные отверстия 10 и сквозное отверстие заполнены герметизирующим материалом. Устройство обеспечивает надежную герметизацию -жгутов проводов за счет нагнетания герметика в полость 9 и его проникно вение через отверстия 10 в сквозное отверстие корпуса и между проводами. 5 ил. І і 1 2 1371357 в сквозное отверстие корпуса 1, заИзобретение относится к электрокрепляемых винтами по окружности технике, в частности к монтажным элекорпуса, которые в свою очередь возментам непосредственного перехода действуют на разрезной уплотнитель 4 отдельных проводов и жгутов через таким образом, что внутренняя поверхстенки и гермоперегородки. ность уплотнителя, образуя сферичесЦелью изобретения является повыкую поверхность за счет конического шение надежности. выреза на внешней окружности уплотниНа фиг. 1 изображен герметичный теля , вдавливает герметик в полость ввод, установленный на гермоперего10 между проводами и плотно обжимает родке; на фиг. 2 - то же, вид сверху; жгут электропроводов по наружному на фиг. 3 - крышка, вид сверху; на диаметру. Дополнительную герметизафиг. 4 - то же, вид снизу; на фиг.5цию жгута производят нагнетанием гергерметичный ввод с герметизирующим метика Виксинт У-2-28 шприцеванием материалом. через заливочное отверстие 13 внутрь Герметичный ввод состоит из корпуполости 9 с проникновением его через са 1, выполненного из двух полукорпуотверстия 10 в сквозное отверстие сов 2. Б полости корпуса размещены корпуса 1 и обеспечением таким обсоставное прижимной кольцо 3 и разрезной кольцевой уплотнитель 4. В ниж- 20 разом заполнения герметиком воздушных пор между проводами жгута. ней части корпуса 1, выступающей в сторону внешней среды, выполнен Таким образом, наличие дополнифланец 5, предназначенный для устательной герметизирующей полости 9 новки ввода на герметичную перегообеспечивает надежную герметизацию родку транспортного средства, а на 25 жгутов электропроводов. Кроме того, резьбовую часть корпуса устанавлитакое выполнение ввода обеспечивает вается разъемная крышка 6 с выполненгерметизацию эллиптического отверстия ным по периметру коаксиальным выстув гермоперегородке, которое позвопом 7, образующим с аналогичным выляет повысить удобство прокладки отступом 8 фланца 5 полость 9, соедидельных жгутов с разъемами через пе30 ненную отверстиями 10 со сквозным регородку. Надежная герметизация элотверстием корпуса 1. Крышка 6 прилиптического отверстия в перегородке жимается гайкой 11, состоящей из осуществляется за счет размещения двух сегментов 12, соединенных между между выступами 7 и 8 упругоэластичсобой винтами. В крышке 6 выполнены ных прокладок, а также проникновением заливочное и контрольное отверстия 13. 35 герметика из полости 9 между выстуМежду выступами крышки и фланца пами 7 и 8. установлены прокладки 14 и 15 из резины НО-68-1. Ввод обеспечивает надежную гермеПредварительно перед установкой тизацию жгутов проводов за счет на40 ввода на борту транспортного средстгнетания герметика в полость 9 и его ва прокладывают и фиксируют жгуты проникновение через отверстия 10 в электропроводов с оконечными устройсквозное отверстие корпуса и между ствами. В месте прохода через гермопроводами и обеспечивает возможность перегородку на жг>т с предварительно 45 прокладки группы жгутов через одно нанесенным на него герметиком Викотверстие в гермоперегородке. синт У-2-28 накладывают оба полукольца гермоввода и соединяют с помощью Ф о р м у л а и з о б р е т е н и я болтов и гаек. Сочлененный ввод устанавливают резьбовой частью в отГерметичный ввод, содержащий кор50 верстие гермоперегородки до упора пус с фланцем, закрепленную на корфланцем 5 в перегородку, на резьбопусе накидную гайку и проходящие чевую часть корпуса 1 устанавливают рез сквозное отверстие корпуса проворазъемную крышку 6. Ввод закрепляют да, охваченные уплотнительным элеменна перегородке затяжкой гайки 11. том, о т л и ч а ю щ и й с я тем, Герметизацию по фланцу 5 осуществля- 55 что, сцелью повышения надежности, ют обжатием прокладок 14 и 15. Гермемежду фланцем и гайкой расположена тизацию полости ввода по жгуту крышка, на обращенных одна к другой осуществляют вводом прижимных колец поверхностях последней и фланца вы 3 1371357 ' 4 полнены взаимодействующие между собой ти выполнены радиальные отверстия, боковыми поверхностями выступы, обпри этом указанная полость и сквозразующие с поверхностью корпуса поное отверстие корпуса заполнены герлость, в стенке корпуса в зоне полосметизирующим материалом. 5 15 1Z Фиг. 7 Фиг. 2 1371357 Фиг. д Фиг. X X/ X *__V/ V Редактор Т.Лошкарева Заказ 1808/ДСП . . • X х хх X Х Х Х Х * Х Х Х Х х Х ) X х х _х х х _ х х х х х V V Составитель Л;Масальцева Техред Л.Сердюкова Корректор В.Бутяга • Тираж 345 Подписное ВНИИЇЇЙ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. А/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
