Фільтр із зворотним промиванням

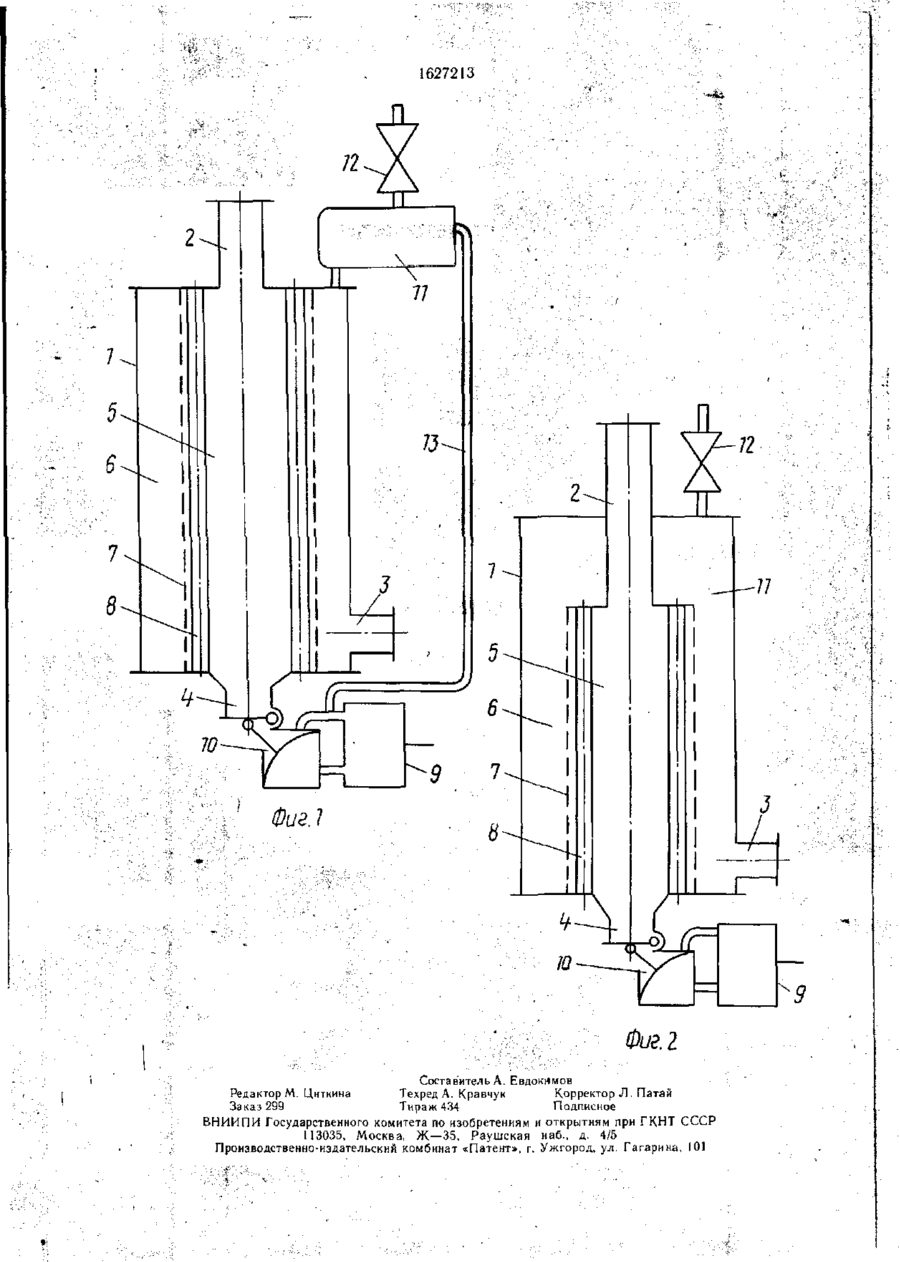

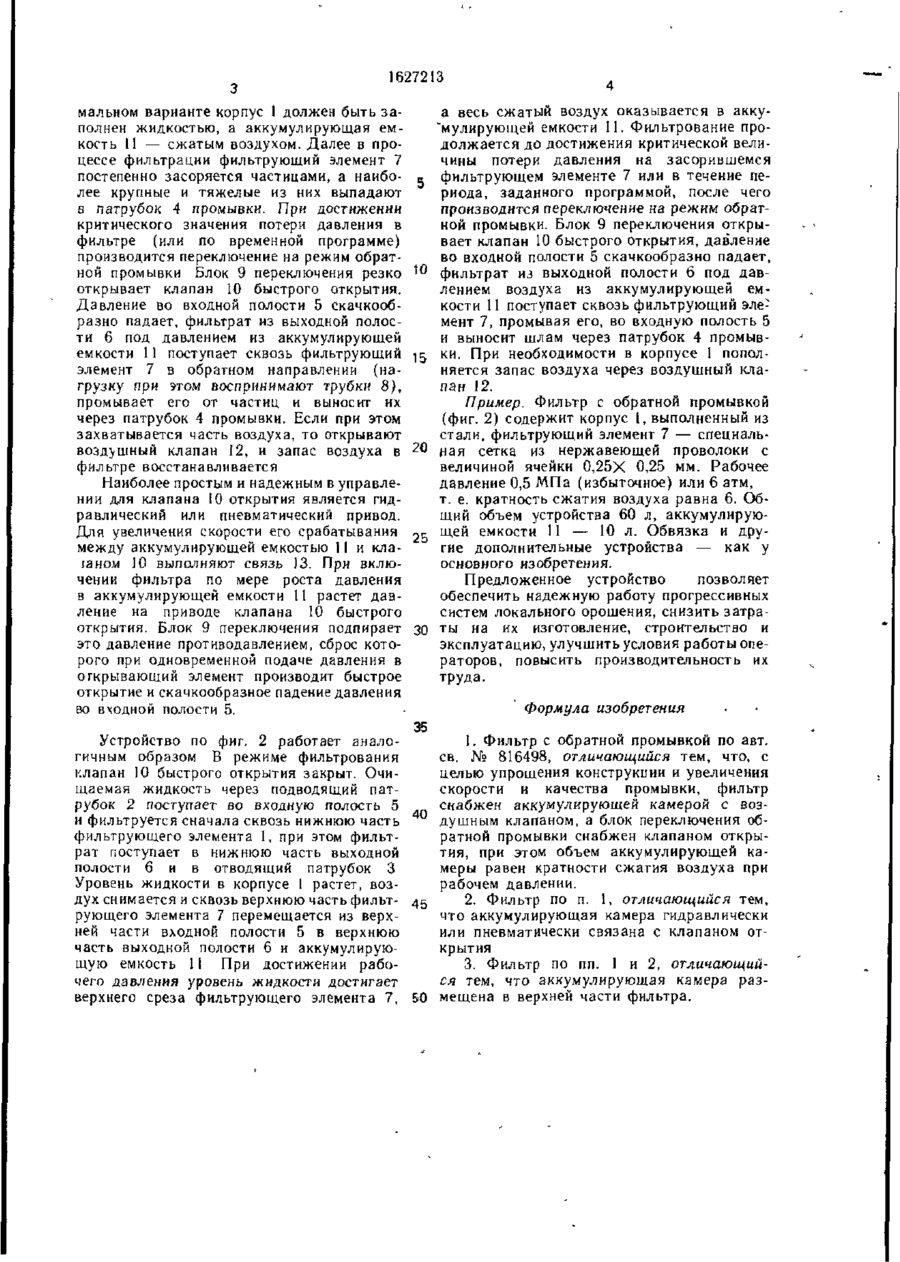

Изобретение относится к устройствам, используемым для очистки жидкостей от по сторонних примесей, а именно для очистки оросительной воды от песка, механических взвесей, может быть использовано во всех областях народного хозяйства Цель — упрощение конструкции, увеличение скорости и качества промывки путем упругой подачи промывной жидкости аккумулированным давлением В фильтре с обратной промывкой верхняя часть выходной полости соединена с аккумулирующей емкостью, снабжен ной воздушным клапаном и расположенной выше фильтра Отношение общего объема устройства к объему аккумулирующей емкости равно кратности сжатия воздуха при рабочем давлении (или численно равно давлению в атмосферах) 2 з п ф-лы, 2 ил Изобретение относится к устройствам, используемым для очистки жидкостей от посторонних примесей, а именно для очистки оросительной воды от песка, механических взвесей, планктона и т д , может быть использовано во всех областях народного хозяйства и является усовершенствованием известного устройства по авт ев № 816498 Цель — упрощение конструкции, увеличение скорости и качества промывки путем упругой подачи промывной жидкости аккумулированным давлением На фиг I изображен фильтр, разрез, на фиг 2 — то же, с аккумулирующей камерой, размещенной в корпусе Устройство содержит корпус 1 с подводящим патрубком 2 и отводящим патрубком 3, патрубок 4 промывки для выпуска шлама, входную полость 5 и выходную полость 6, разделенные между собой фильтрующим элементом 7, жестко закрепленным на труб ках 8, блок 9 переключения с клапаном 10 открытия, аккумулирующую камеру 1 I с воз душным клапаном 12, установленную над корпусом 1 Кроме того, как показано на фиг 1, устройство может быть снабжено связью 13 между аккумулирующей ем костью 11 и клапаном 10 открытия Устройство, изображенное на фиг 2, содержит те же элементы, что и устройст во по фиг 1, за исключением связи 13 и размещения аккумулирующей емкости 11 между верхней частью корпуса 1 и верхним торцом фильтрующего элемента 7 Устройство работает следующим образом В режиме фильтрования клапан 10 откры тия закрыт (фиг 1) Очищаемая жидкость через подводящий патрубок 2 подается во входную полость 5 и фильтруется сквозь фильтрующий элемент 7, фильтрат посту пает в выходную полость и через отво дящий патрубок 3 поступает на потребление Воздух, который находился в корпусе 1 до подачи жидкости, сжимается ею, уровень жидкости в корпусе 1 растет дс наступления номинального давления В опти * -А > 1627213 мальном варианте корпус 1 должен быть заа весь сжатый воздух оказывается в аккуполнен жидкостью, а аккумулирующая ем'мулирующей емкости II. Фильтрование прокость 11 — сжатым воздухом. Далее в продолжается до достижения критической велицессе фильтрации фильтрующий элемент 7 чины потери давления на засорившемся постепенно засоряется частицами, а наибофильтрующем элементе 7 или в течение пелее крупные и тяжелые из них выпадают риода, заданного программой, после чего в патрубок 4 промывки. При достижении производится переключение на режим обраткритического значения потери давления в ной промывки. Блок 9 переключения открыфильтре (или по временной программе) вает клапан 10 быстрого открытия, дав'ление производится переключение на режим обратво входной полости 5 скачкообразно падает, ной промывки Блок 9 переключения резко фильтрат из выходной полости 6 под давоткрывает клапан 10 быстрого открытия. лением воздуха из аккумулирующей емДавление во входной полости 5 скачкообкости 11 поступает сквозь фильтрующий элеразно падает, фильтрат из выходной полосмент 7, промывая его, во входную полость 5 ти 6 под давлением из аккумулирующей и выносит шлам через патрубок 4 промывемкости 11 поступает сквозь фильтрующий ки. При необходимости в корпусе 1 пополэлемент 7 в обратном направлении (наняется запас воздуха через воздушный клагрузку при этом воспринимают трубки 8), пан 12. промывает его от частиц и выносит их Пример. Фильтр с обратной промывкой через патрубок 4 промывки. Если при этом (фиг. 2) содержит корпус 1, выполненный из захватывается часть воздуха, то открывают стали, фильтрующий элемент 7 — специальвозд>шный клапан 12, и запас воздуха в 20 ная сетка из нержавеющей проволоки с фильтре восстанавливается величиной ячейки 0,25Х 0,25 мм. Рабочее Наиболее простым и надежным в управледавление 0,5 МПа (избыточное) или 6 атм, нии для клапана 10 открытия является гидт. е. кратность сжатия воздуха равна 6. Обравлический или пневматический привод. щий объем устройства 60 л, аккумулируюДля увеличения скорости его срабатывания 25 щей емкости И — 10 л. Обвязка и друмежду аккумулирующей емкостью 11 и клагие дополнительные устройства — как у іаном 10 выполняют связь ІЗ. При вклюосновного изобретения. чении фильтра по мере роста давления Предложенное устройство позволяет в аккумулирующей емкости 11 растет давобеспечить надежную работу прогрессивных ление на приводе клапана 10 быстрого систем локального орошения, снизить затраоткрытия. Блок 9 переключения подпирает 30 ты на их изготовление, строительство и это давление противодавлением, сброс котоэксплуатацию, улучшить условия работы оперого при одновременной подаче давления в раторов, повысить производительность их открывающий элемент производит быстрое труда. открытие и скачкообразное падение давления во входной полости 5. Формула изобретения 35 1. Фильтр с обратной промывкой по авт. Устройство по фиг. 2 работает аналосв. № 816498, отличающийся тем, что, с гичным образом В режиме фильтрования целью упрощения конструкции и увеличения клапан 10 быстрого открытия закрыт. Очискорости и качества промывки, фильтр щаемая жидкость через подводящий патснабжен аккумулирующей камерой с возрубок 2 поступает во входную полость 5 душным клапаном, а блок переключения оби фильтруется сначала сквозь нижнюю часть ратной промывки снабжен клапаном открыфильтрующего элемента 1, при этом фильттия, при этом объем аккумулирующей карат поступает в нижнюю часть выходной меры равен кратности сжатия воздуха при полости б и в отводящий патрубок 3 рабочем давлении. Уровень жидкости в корпусе I растет, воздух снимается и сквозь верхнюю часть фильт2. Фильтр по п. 1, отличающийся тем, рующего элемента 7 перемещается из верх- 45 что аккумулирующая камера гидравлически ней части входной полости 5 в верхнюю или пневматически связана с клапаном отчасть выходной полости 6 и аккумулируюкрытия щую емкость 11 При достижении рабо3. Фильтр по пп. 1 и 2, отличающийчего давления уровень жидкости достигает ся тем, что аккумулирующая камера разверхнего среза фильтрующего элемента 7, Б0 мещена в верхней части фильтра. 1627213 Фиг. І Составитель А. Евдокимов Редактор М. Циткина ТехредА. Кравчук Корректор Л. Патай Заказ 299 Тираж 434 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб., д. 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
