Система газопостачання транспортних засобів

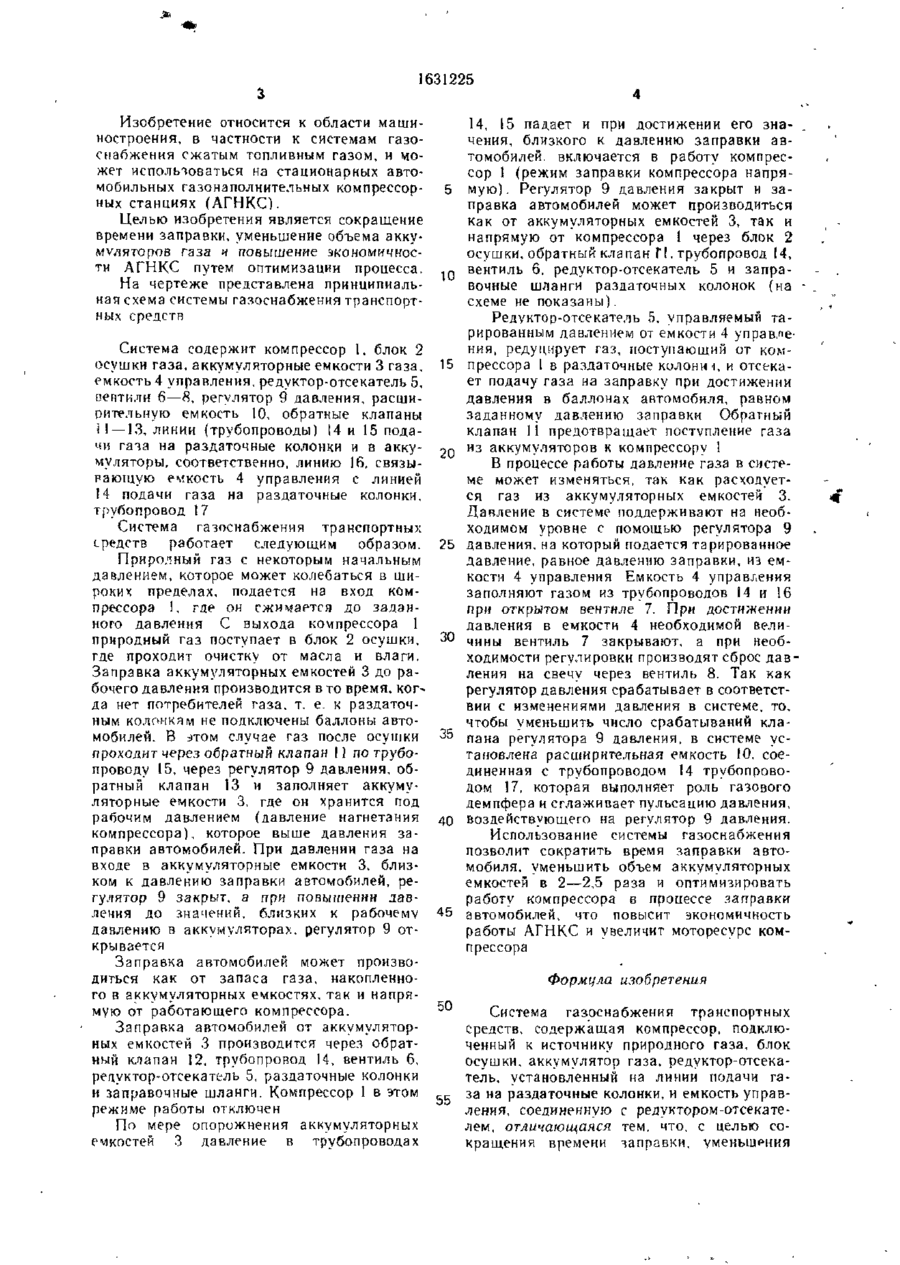

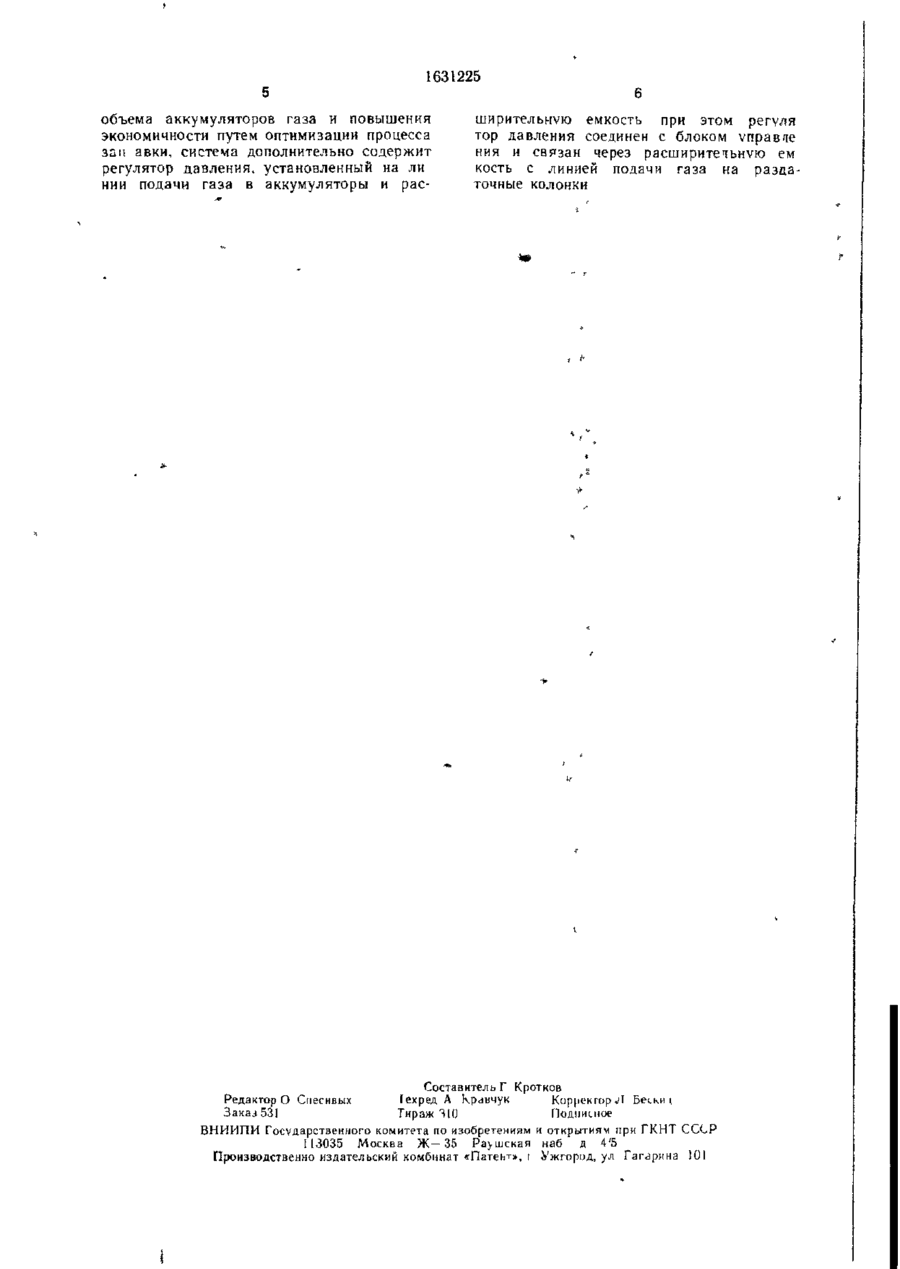

Изобретение относится к машинострое нию, в частности к системам газоснабжения сжатым топливным газом, может быть использовано на станционарных автомобильных газонаполнительных компрессорных станциях и позволяет сократить время заправки, уменьшить объем аккумуляторов газа и повысить экономичность процесса заправки. Система газоснабжения транспортных средств содержит компрессор 1, блок 2 осушки газа, аккумуляторные емкости 3 газа, емкость 4 управления, редуктор-отсекатель 5. вентили 6—8, регулятор 9 давления, расширительную емкость 10, обратные клапаны 11 —13 .линий 14, 15 подачи газа на раздаточные колонки и в аккумуляторы соответственно и соединительные трубопроводы 16, 17. 1 ил. (Л с СО СП 11 1631225 Изобретение относится к области машиностроения, в частности к системам газоснабжения сжатым топливным газом, и может исполыоваться на стационарных автомобильных газонаполнительных компрессорных станциях (АГНКС). Целью изобретения является сокращение времени заправки, уменьшение объема аккумуляторов газа и повышение экономичности АГНКС путем оптимизации процесса. На чертеже представлена принципиальная схема системы газоснабжения транспортных средств Система содержит компрессор 1, блок 2 осушки газа, аккумуляторные емкости 3 газа, емкость 4 управления, редуктор-отсекатель 5, вентили 6—8, регулятор 9 давления, расширительную емкость 10, обратные клапаны И —13, линии (трубопроводы) 14 и 15 подачи газа на раздаточные колонки и в аккумуляторы, соответственно, линию 16, связывающую емкость 4 управления с линией 14 подачи газа на раздаточные колонки, трубопровод 17 Система газоснабжения транспортных средств работает следующим образом. Приролный газ с некоторым начальным давлением, которое может колебаться в широких пределах, подается на вход компрессора 1, где он сжимается до заданного давления С выхода компрессора 1 природный газ поступает в блок 2 осушки, где проходит очистку от масла и влаги. Заправка аккумуляторных емкостей 3 до рабочего давления производится в то время, когда нет потребителей газа, т. е. к раздаточным колонкам не подключены баллоны автомобилей. В этом случае газ после осушки проходит через обратный клапан 11 по трубопроводу 15, через регулятор 9 давления, обратный клапан 13 и заполняет аккумуляторные емкости 3, где он хранится под рабочим давлением (давление нагнетания компрессора), которое выше давления заправки автомобилей. При давлении газа на входе в аккумуляторные емкости 3, близком к давлению заправки автомобилей, регулятор 9 закрыт, а при повышении давления до значений, близких к рабочему давлению в аккумуляторах, регулятор 9 открывается Заправка автомобилей может производиться как от запаса газа, накопленного в аккумуляторных емкостях, так и напрямую от работающего компрессора. Заправка автомобилей от аккумуляторных емкостей 3 производится через обратный клапан 12. трубопровод М, вентиль б, редуктор-отсекатель 5, раздаточные колонки и заправочные шланги. Компрессор 1 в этом режиме работы отключен По мере опорожнения аккумуляторных емкостей 3 давление в трубопроводах 5 ,Q 15 2Q 25 14, 15 падает и при достижении его значения, близкого к давлению заправки автомобилей, включается в работу компрессор 1 (режим заправки компрессора напрямую). Регулятор 9 давления закрыт и заправка автомобилей может производиться как от аккумуляторных емкостей 3, так и напрямую от компрессора 1 через блок 2 осушки, обратный клапан П, трубопровод 14, вентиль б, редуктор-отсекатель 5 и заправочные шланги раздаточных колонок (на схеме не показаны). Редуктор-отсекатель 5, управляемый тарированным давлением от емкости 4 управ,"ения, редуцирует газ, поступающий от компрессора 1 в раздаточные колонн і, и отсекает подачу газа на заправку при достижении давления в баллонах автомобиля, равном заданному давлению заправки Обратный клапан 11 предотвращает поступление газа из аккумуляторов к компрессору 1 В процессе работы давление газа в системе может изменяться, так как расходуется газ из аккумуляторных емкостей 3. Давление в системе поддерживают на необходимом уровне с помощью регулятора 9 давления, на который подается тарированное давление, равное давлению заправки, из емкости 4 управления Емкость 4 управления заполняют газом из трубопроводов 14 и 16 при открытом вентиле 7. При достижении давления в емкости 4 необходимой вели30 чины вентиль 7 закрывают, а при необходимости регулировки производят сброс давления на свечу через вентиль 8. Так как регулятор давления срабатывает в соответствии с изменениями давления в системе, то, чтобы уменьшить число срабатываний кла-33 пана регулятора 9 давления, в системе установлена расширительная емкость 10, соединенная с трубопроводом 14 трубопроводом 17, которая выполняет роль газового демпфера и сглаживает пульсацию давления, 40 воздействующего на регулятор 9 давления. Использование системы газоснабжения позволит сократить время заправки автомобиля, уменьшить объем аккумуляторных емкостей в 2—2,5 раза и оптимизировать работу компрессора в процессе заправки 45 автомобилей, что повысит экономичность работы АГНКС и увеличит моторесурс компрессора Формула изобретения 50 Система газоснабжения транспортных средств, содержащая компрессор, подключенный к источнику природного газа, блок осушки, аккумулятор газа, редуктор-отсекатель, установленный на линии подачи гаек за на раздаточные колонки, и емкость управления, соединенную с редуктором-отсекателем, отличающаяся тем, что, с целью сокращения времени заправки, уменьшения 1631225 5 6 объема аккумуляторов газа и повышения экономичности путем оптимизации процесса зам авки, система дополнительно содержит регулятор давления, установленный на ли нии подачи газа в аккумуляторы и рас ширительную емкость при этом регуля тор давления соединен с блоком управте ния и связан через расширитетьную ем кость с линией подачи газа на раздаточные колонки Составитель Г Кротков Редактор О Спесивых Іехред А Кравчук Корректор Л Вески і ЗакаібЗ] Тираж 310 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва Ж - 35 Ра>шская наб л 4'5 Производственно издательский комбинат «Патеьт», і Ужгород, ул Гагарина 101
