Віброрухома вогнетривка маса

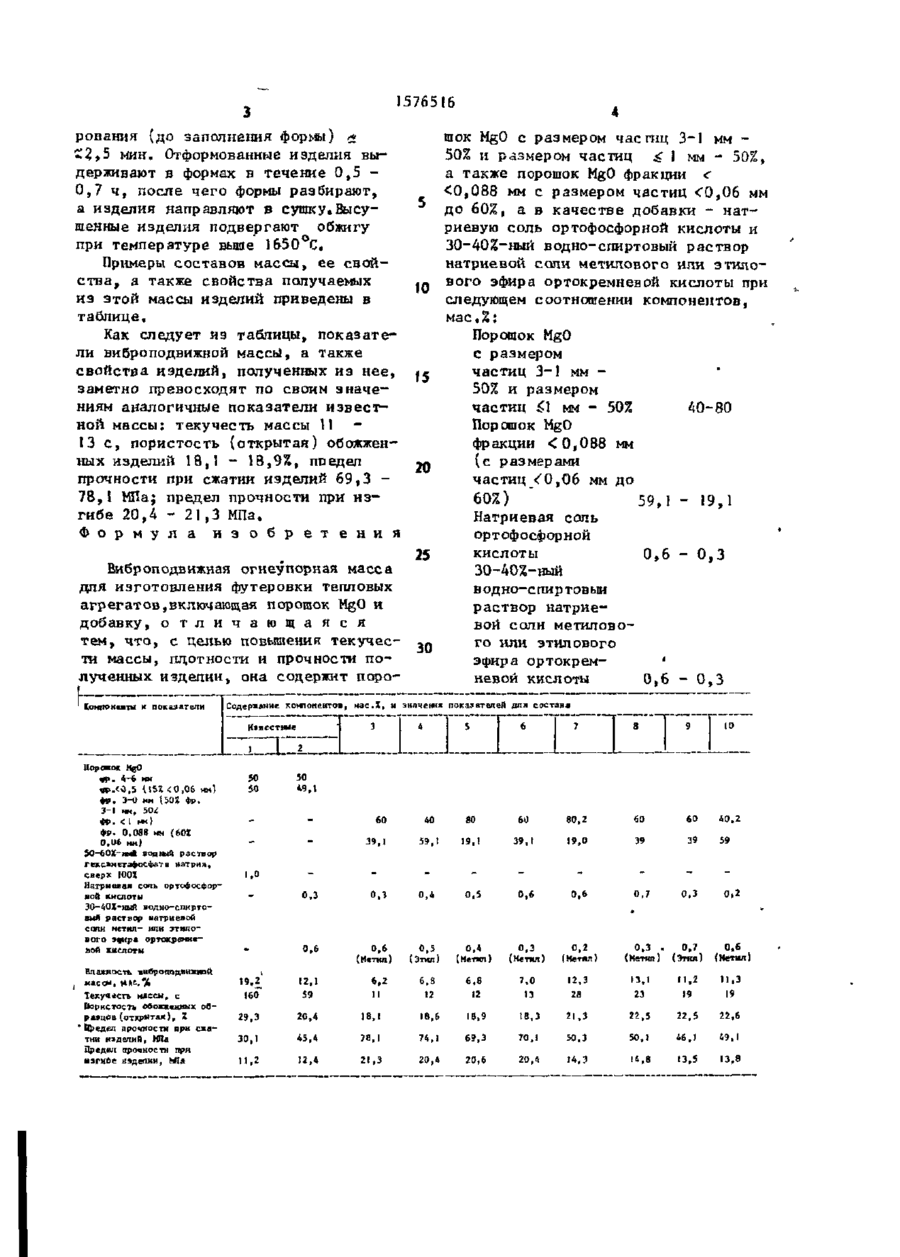

СОЮЗ СОЗЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (505 g,.P4 В.35/20 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР v К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 4403725/23-33 (22) 0 5 . 0 4 . 8 3 (46) 0 7 . 0 7 . 9 0 . Бюя. № 25 (71) Украинский научно-исследовательский институт огнеупоров (72) Л,М.Колесников, В,В.Примаченко, Е.В.Шустиков, С.Й.Рыщенко и Л.П.Ткаченко ц (53) 666.764.1 (083.8) (56) Авторское свидетельство СССР К 346235, к н . С 04 В 35/20, 1972. (54) ВИБРОПОДВИЖНАЯ ОГНЕУПОРНАЯ МАССА ( 5 7 ) Изобретение о т н о с и т с я к о г н е упорной промышленности, преимуществ е н н о к с о с т а в а м масс для ф у т е р о в ки тепловых а г р е г а т о в . Целью и з о б Изобретение о т н о с и т с я к о г н е у п о р ной промышленности, преимущес гвеитю к с о с т а в а м масс для футеровки т е п л о вых а г р е г а т о в , Цель и з о б р е т е н и я - повышение т е к у ч е с т и массы, плотности и прочности полученных и з д е л и и . Для приготовления массы с н а ч а л а в течение 3 - 4 мин смсшивагаі порошки MgO р а з н о г о фракционного с о с т а в а , з а т е м в полученную смесь в в о д я т 30 40%-нын водно-спнртовып р а с т в о р н а т риевой соли метилового мли эти~ лового эфир а ортокррмневой кислоты и порошкообразную натриевую соль ортофосфорної! кислоты, вновь п р о и з в о д я т перемслипание в с е х компонентов массьї в течение 3 - 4 мин при одновременном их увлажнении. Введение 30-40%-ного в о д н о - с п и р т о в о г о р а с т р о р а натриевой соли метило р е т е н и я я в л я е т с я повышение т е к у ч е с т и массы, п л о т н о с т и и прочности п о л у ченных и з д е л и й . Для п р и г о т о в л е н и я массы с н а ч а л а в т е ч е н и е 3 - 4 мин смешивают порошки MgO р а з н о г о ф р а к ционного с о с т а в а , з а т е м в полученную смесь в в о д я т водно-спиртовыи р - р н а т риевой соли метилового или э т и л о в о г о эфира ортокремневой „ кислоты и н а т риевую с о л ь ортофосфорной кислоты и вновь п р о и з в о д я т перемешивание в с е х компонентов при одновременном у в л а ж н е н и и . Т е к у ч е с т ь массы II - 13 с , п о р и с т о с т ь ( о т к р ы т а я ) изделий 18,1 18,9%; прочность при сжатии 6 9 , 3 73,1 МПа и при и з г и б е 2 0 , 4 2 1 , 3 МЛа. 1 т а б л . в о г о или э т и л о в о г о эфира о р т о к р е м н е вой кислоты в с у х и е порошки магния о б е с п е ч и в а е т существенное снижение с т е п е н и и х г и д р а т а ц и и при у в л а ж н е нии. Введение н а т р и е в о й соли о р т о фосфорпои кислоты о б е с п е ч и в а е т т е к у ч е с т ь массы при минимальной ее влажн о с т и . Таким о б р а з о м , в о з д е й с т в и е 30-40%-ного в о д н о - с п и р т о в о г о р а с т в о ра н а т р и е в о й соли м е т и л - или э т и л о в о го эфира ортокремневой кислоты и натриевой соли ортофосфорной кислоты о б е с п е ч и в а е т высокую п л о т н о с т ь и прочность при сжатии и и з г и б е изделий Из полученной вибролодвижной м а с сы (влажность массы 6 , 3 - 6 , 6 мас.%) формуют и з д е л и я способом в и б р о л и т ь я . При этом параметры вибрации приняты следующие г амплитуда к о л е б а н и й 0 , 7 5 - 1,0 мм; ч а с т о т а к о л е б а н и й 45 - 50 Гц; продолжительность вибри 1576516 рования (до заполнения формы) w ~2»5 мин. Отформованные изделия выдерживают в формах в течение 0,5 0,7 ч, после чего формы разбирают, а изделия направляют в сушку.Высушенные изделия подвергают обжигу при температуре выше 1650 С. Примеры составов массы, ее свойства, а также свойства получаемых из этой массы изделий приведены в таблице. Как следует из таблицы, показатели виброподвижной массы, а также свойства иэделий, полученных из нее, 15 заметно превосходят по своим значениям аналогичные показатели известной массы: текучесть массы U 1 3 с , пористость (открытая) обожженных изделий 18,1 - 18,9%, ппедел 20 прочности при сжатии изделий 69,3 78,1 МПа; предел прочности при и з гибе 20,4 - 21,3 МПа, Ф о р м у л а и з о б р е т е н и я шок M O с размером часпщ 3-1 мм g 50% и размером частиц £ 1 мм - 50%, а также порошок MgO фракции <
