Пристрій для відпускання напоїв

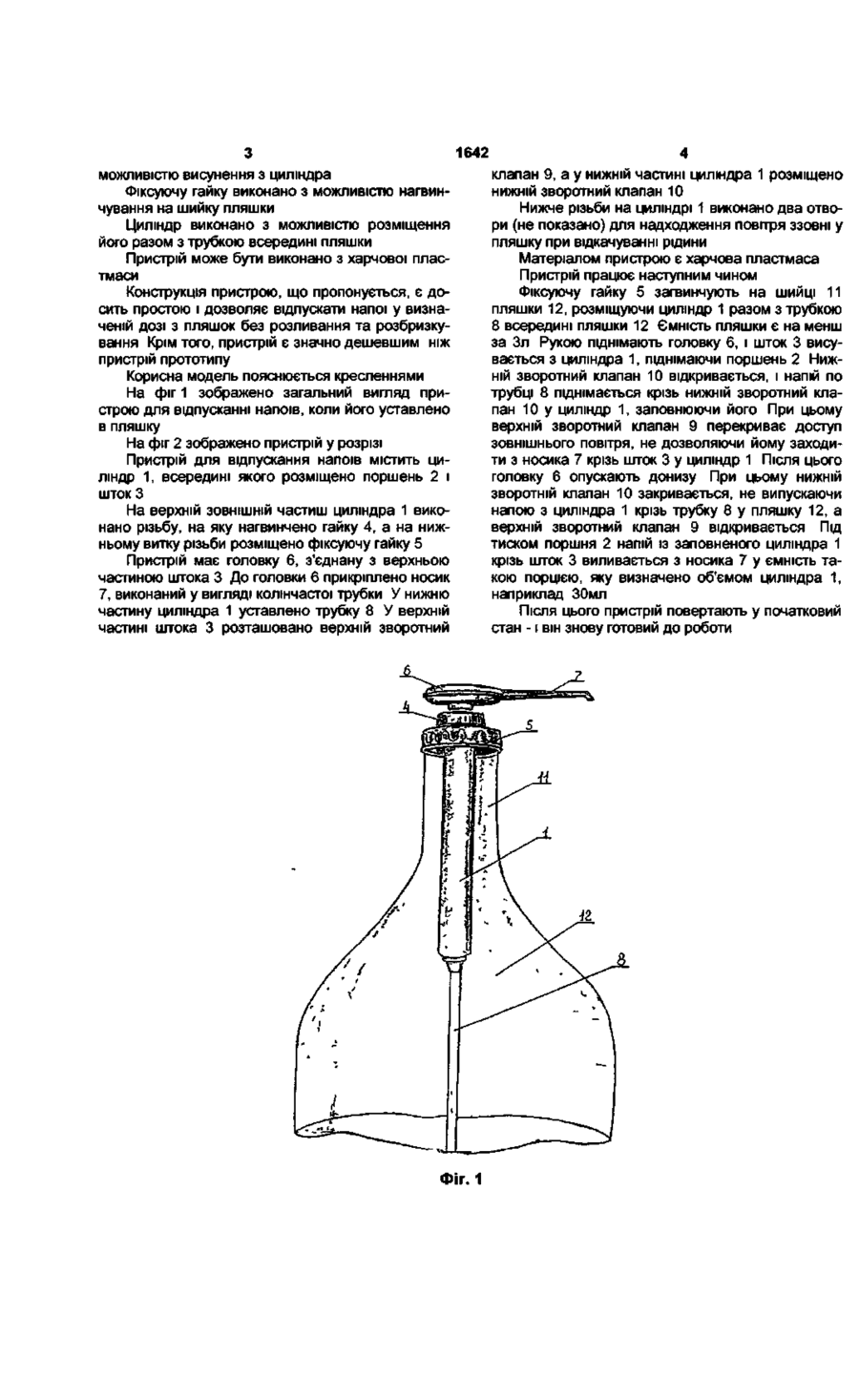

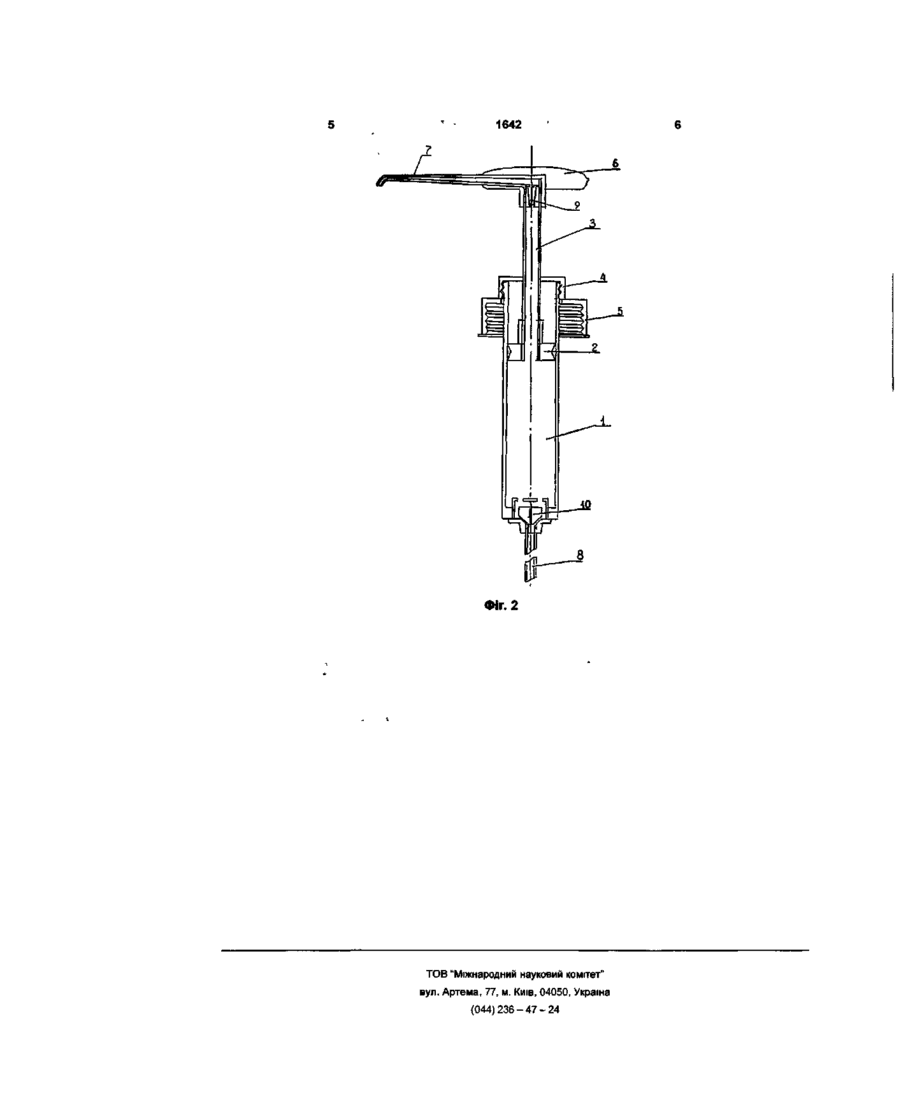

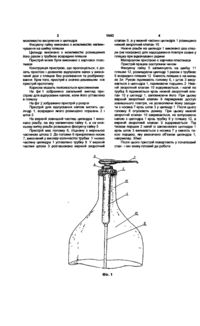

1 Пристрій для відпускання напоїв, що містить циліндр, в якому розміщено поршень зі штоком, головку, носик у вигляді колінчастої трубки, гайку, фіксуючу гайку, трубку та два зворотні клапани, який відрізняється тим, що на верхній ЗОВНІШНІЙ частині циліндра виконано різь, на яку нагвинчено гайку, а фіксуючу гайку розміщено на нижньому витку різі, шток виконано у вигляді труб ки, носик прикріплено до головки, верхній зворотний клапан розташовано у верхній частині штока, а нижній зворотний клапан - у нижній частині циліндра, причому циліндр виконано дозованим, а шток виконано з можливістю висунення з циліндра 2 Пристрій за п 1, який відрізняється тим, що фіксуючу гайку виконано з можливістю нагвинчування на шийку пляшки 3 Пристрій за п 1, який відрізняється тим, що циліндр виконано з можливістю розміщення його разом з трубкою всередині пляшки 4 Пристрій за п 1, який відрізняється тим, що його виконано з харчової пластмаси Корисна модель належить до пристроїв для розливання, відпускання або переливання рідини, зокрема для відпускання напоїв шляхом відкачування, і може бути використана у побутових приладах Відомо, ЩО при наливанні рідини з ємності виникає низка проблем розливання, розбризкування, краплеутворення Для розв'язування цих проблем існують різні пристрої Відомо пристрій для відпускання рідини, що використовують у торговельному обладнанні для розливання напоїв (авт свід СРСР №1784576, В 67D1/06, 1991р) Відомо також пристрій для переливання рідини в ємності з малогабаритних ємностей, який містить циліндр з поршнем, засіб його кріплення до ємності, подавальний і зливний патрубки (авт свід СРСР №1511203, В 67D 1/04, 1987р ) Зазначені пристрої є конструктивно складними, громіздкими, дорого коштують і не вирішують проблеми розбризкування рідини при відпусканні чи переливанні Найбільш близьким до пристрою, що заявляється, є ручний насос для відпускання води з пляшки, що містить циліндричний кожух, в якому розміщено поршень зі штоком і пружиною, нижній циліндр, до якого приєднано носик у вигляді колінчастої трубки, головку, приєднану до верхньої частини циліндра, фіксуючу гайку, адаптер, виконаний з різьбою чи без різьби, верхню та нижню трубки і два зворотні клапани, один з яких розміщено на вході колінчастої трубки, а другий - у нижній частиш нижнього циліндра (патент США №5,197,866) Конструкція даного ручного насосу забезпечує відпускання води з досить малими втратами, проте, його призначено для ємностей приблизно на 20л і не може бути використано для відпускання напоїв з менших пляшок, до того ж він досить дорогий Крім того, цей пристрій не може видавати визначену дозу рідини В основу корисної моделі поставлено задачу створити недорогий пристрій для відпускання напоїв з пляшок, конструктивно простий, який одночасно попереджує розливання та розбризкування і видає визначену дозу напою Поставлену задачу вирішують тим, що в пристрою для відпускання напоїв, що містить циліндр, в якому розміщено поршень зі штоком, головку, носик у вигляді колінчастої трубки, гайку фіксуючу гайку, трубку та два зворотні клапани, згідно з винаходом, на верхній ЗОВНІШНІЙ частині циліндра виконано різьбу, на яку нагвинчено гайку, а фіксуючу гайку розміщено на нижньому витку різьби, носик прикріплено до головки, шток виконано у вигляді трубки, верхній зворотний клапан розташовано у верхній частині штока, а нижній зворотний клапан - у нижній частиш циліндра, причому циліндр виконано дозованим, а шток виконано з t 1642 можливістю висунення з циліндра Фіксуючу гайку виконано з можливістю нагвинчування на шийку пляшки Циліндр виконано з можливістю розміщення його разом з трубкою всередині пляшки Пристрій може бути виконано з харчової пластмаси Конструкція пристрою, що пропонується, є досить простою і дозволяє відпускати напої у визначеній дозі з пляшок без розливання та розбризкування Крім того, пристрій є значно дешевшим ніж пристрій прототипу Корисна модель пояснюється кресленнями На фіг 1 зображено загальний вигляд пристрою для відпусканні напоїв, коли його уставлено в пляшку На фіг 2 зображено пристрій у розрізі Пристрій для відпускання напоїв містить циліндр 1, всередині якого розміщено поршень 2 і шток З На верхній ЗОВНІШНІЙ частиш циліндра 1 виконано різьбу, на яку нагвинчено гайку 4, а на нижньому витку різьби розміщено фіксуючу гайку 5 Пристрій має головку 6, з'єднану з верхньою частиною штока 3 До головки 6 прикріплено носик 7, виконаний у вигляді колінчастої трубки У нижню частину циліндра 1 уставлено трубку 8 У верхній частині штока 3 розташовано верхній зворотний Фіг. 1 клапан 9, а у нижній частині циліндра 1 розміщено нижній зворотний клапан 10 Нижче різьби на циліндрі 1 виконано два отвори (не показано) для надходження повітря ззовні у пляшку при відкачуванні рідини Матеріалом пристрою є харчова пластмаса Пристрій працює наступним чином Фіксуючу гайку 5 загвинчують на шийці 11 пляшки 12, розміщуючи циліндр 1 разом з трубкою 8 всередині пляшки 12 Ємність пляшки є на менш за Зл Рукою піднімають головку 6, і шток 3 висувається з циліндра 1, піднімаючи поршень 2 Нижній зворотний клапан 10 відкривається, і напій по трубці 8 піднімається крізь нижній зворотний клапан 10 у циліндр 1, заповнюючи його При цьому верхній зворотний клапан 9 перекриває доступ зовнішнього повітря, не дозволяючи йому заходити з носика 7 крізь шток 3 у циліндр 1 Після цього головку 6 опускають донизу При цьому нижній зворотній клапан 10 закривається, не випускаючи напою з циліндра 1 крізь трубку 8 у пляшку 12, а верхній зворотний клапан 9 відкривається Під тиском поршня 2 напій із заповненого циліндра 1 крізь шток 3 виливається з носика 7 у ємність такою порцією, яку визначено об'ємом циліндра 1, наприклад ЗОмл Після ЦЬОГО пристрій повертають у початковий стан -1 він знову готовий до роботи 1642 Фіг. 2 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
