Спосіб виготовлення сцинтиляційного детектора

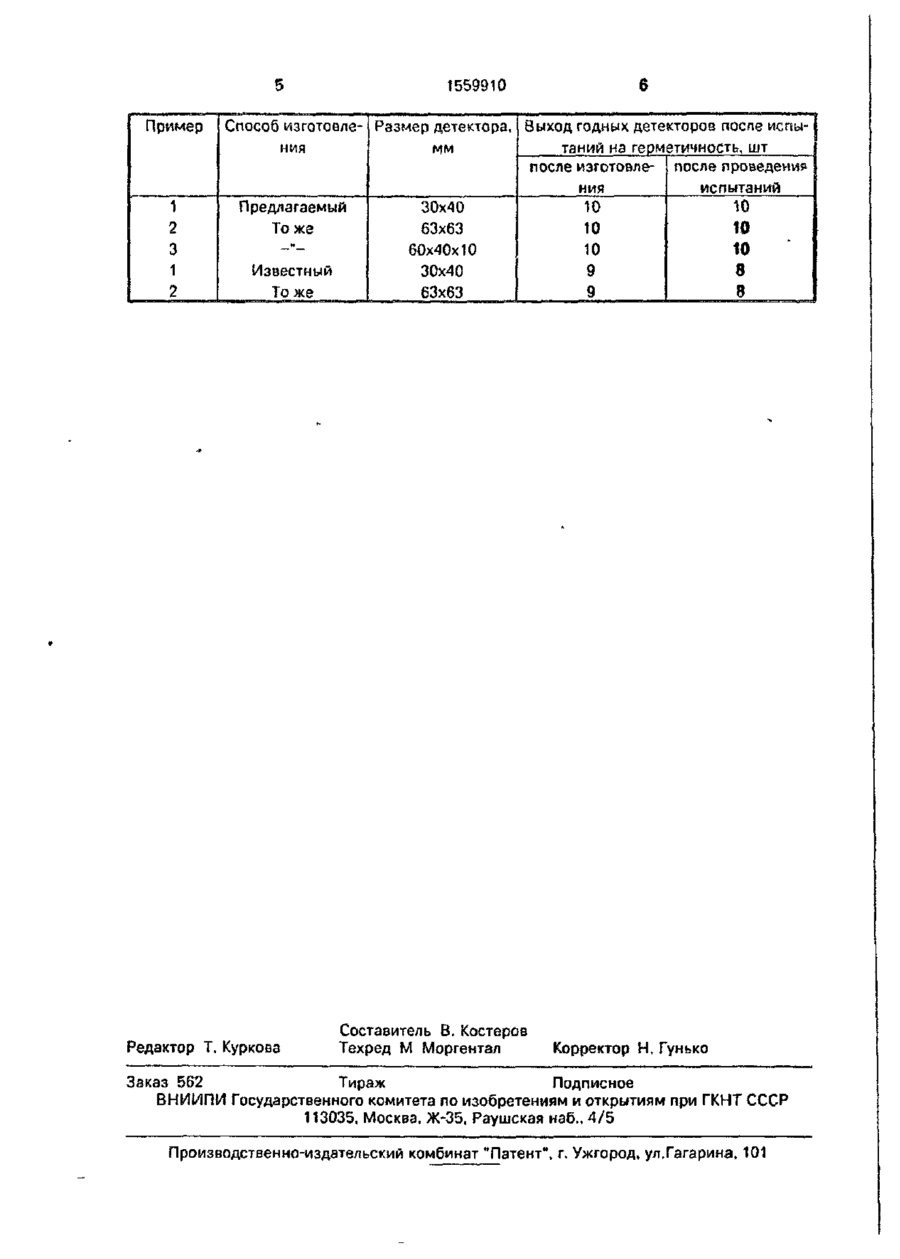

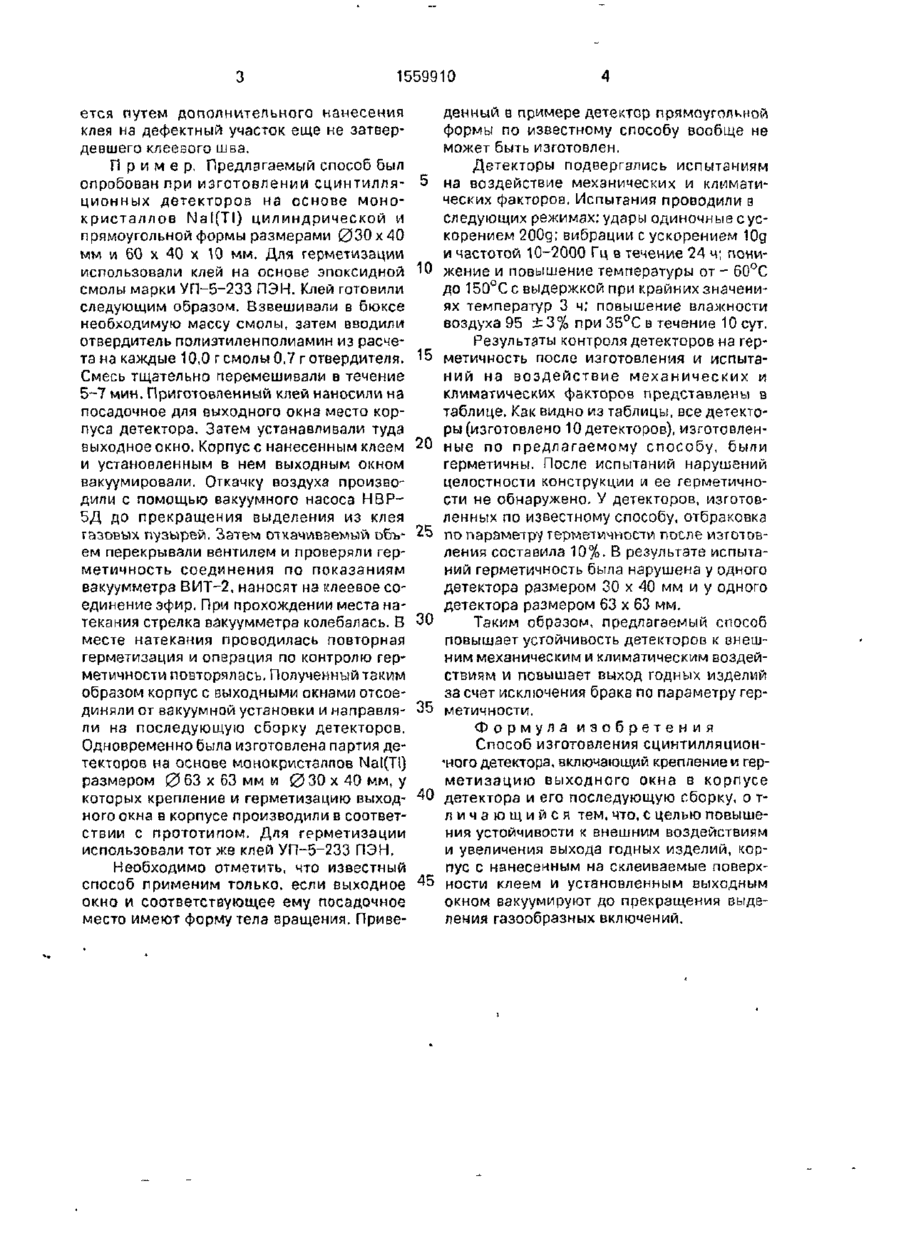

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) **J W (51)5 (П) G 01 Т 1/20 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4387377/25 (22) 05 03 88 (46)07.12.92, Бюл N-45 (72) Б.В Гринев, В Л.Янкелевич, Л А Андрющенко и А М Литичевский (56) Патент США № 4004151, кл-GOU 1/58,1977. Патент США №4360733, кл.ЄОІ T 1/20, 1982. Авторское свидетельство СССР №1074061 УП G 01 Т 1/202, 1982 (54) СПОСОБ ИЗГОТОВЛЕНИЯ СЦИНТИЛЛЯЦИОННОГО ДЕТЕКТОРА (57) Изобретение относится к технике изготовления сцинтилляционных детекторов. Целью изобретения является повышение устойчивости к внешним воздействиям и увеличение выхода годных изделий Цель достигается тем, что корпус с нанесенным на склеиваемые поверхности клеем и установленным выходным окном вакуумируют до прекращения выделения газообразных включений и контролируют герметичность соединения по изменению давления в откачиваемом объеме Изобретение повышает устойчивость детекторов к внешним механическим и климатическим воздействиям и повышает выход годных изделий за счет исключения брака по параметру герметичности. 1 табл. Изобретение относится к сцинтилляци,онной технике и может найти широкое применение при разработке технологий и производстве сцинтилляционных детектирующих устройств. Целью изобретения является повышение устойчивости к внешним воздействиям и увеличение выхода годных изделий. Предлагаемый способ включает следующую последовательность операций Сначала приготавливают клей и наносят его на посадочное место корпуса детектора, затем устанавливают выходное окно в посадочное место корпуса. Полученную сборку устанавливают на фланец, соединенный вакуумпроводом с вакуумным насосом, включают насос, открывают вентиль и производят откачку воздуха из системы. При зто^і проис ходит выделение газообразных включений из клеевого шва в виде визуально наблюдаемого движения пузырей из клеевого слоя на поверхность (клей как бы вскипает). Наблюдение ведут через прозрачное выходное окно детектора. Откачку ведут до полного прекращения выделения газовых пузырей из клея. Герметичность системы контролируют с помощью манометра (вакуумного) по изменению давления в откачиваемом объеме. Обдувая место склейки пробным газом или жидкостью с проникающей способностью больше, чем у воздуха (эфир, ацетон и т.п.), наблюдают за показаниями манометра. При попадании пробного газа или жидкости в течь наблюдается повышение давления в откачиваемом объеме Течь тут же устраня 1559910 ется путем дополнительного нанесения клея на дефектный участок еще не затвердевшего клеевого шва. П р и м е р . Предлагаемый способ был опробован при изготовлении сцинтилляционных детекторов на основе монокристаллов NalfTl) цилиндрической и прямоугольной формы размерами 0 3 0 х 40 мм и 60 х 40 х 10 мм. Для герметизации использовали клей на основе эпоксидной смолы марки УП-5-233 ПЭН. Клей готовили следующим образом. Взвешивали в бюксе необходимую массу смолы, затем вводили отвердитель полиэтиленполиамин из расчета на каждые 10,0 г смолы 0,7 готвердителя. Смесь тщательно перемешивали в течение 5-7 мин. Приготовленный клей наносили на посадочное для выходного окна место корпуса детектора. Затем устанавливали туда выходное окно. Корпус с нанесенным клеем и установленным в нем выходным окном вакуумировали. Откачку воздуха производили с помощью вакуумного насоса НВР5Д до прекращения выделения из клея газовых пузырей. Затем откачиваемый объем перекрывали вентилем и проверяли герметичность соединения по показаниям вакуумметра ВИТ-2, наносят на клеевое соединение эфир. При прохождении места натекания стрелка вакуумметра колебалась. В месте натекания проводилась повторная герметизация и операция по контролю герметичности повторялась. Полученный таким образом корпус с выходными окнами отсоединяли от вакуумной установки и направляли на последующую сборку детекторов. Одновременно была изготовлена партия детекторов на основе монокристаппов Nat(Tl) размером 0 6 3 х 63 мм и 0 3 0 х 40 мм, у которых крепление и герметизацию выходного окна в корпусе производили в соответствии с прототипом. Для герметизации использовали тот же клей УП-5-233 ПЭН, 5 10 15 20 25 30 35 40 Необходимо отметить, что известный способ применим только, если выходное 45 окно и соответствующее ему посадочное место имеют форму тела вращения. Приве денный в примере детектор прямоугольной формы по известному способу вообще не может быть изготовлен. Детекторы подвергались испытаниям на воздействие механических и климатических факторов. Испытания проводили в следующих режимах; удары одиночные с ускорением 200д; вибрации с ускорением Юд и частотой 10-2000 Гц в течение 24 ч; понижение и повышение температуры от - 60°С до 150°Сс выдержкой при крайних значениях температур 3 ч; повышение влажности воздуха 95 ± 3 % при 35°С в течение 10 сут. Результаты контроля детекторов на герметичность после изготовления и испытаний на воздействие механических и климатических факторов представлены в таблице. Как видно из таблицы, все детекторы (изготовлено 10 детекторов), изготовленные по предлагаемому способу, были герметичны. После испытаний нарушений целостности конструкции и ее герметичности не обнаружено. У детекторов, изготовленных по известному способу, отбраковка по параметру герметичности после изготовления составила 10%. В результате испытаний герметичность была нарушена у одного детектора размером 30 х 40 мм и у одного детектора размером 63 х 63 мм. Таким образом, предлагаемый способ повышает устойчивость детекторов к внешним механическим и климатическим воздействиям и повышает выход годных изделий за счет исключения брака по параметру герметичности. Формула изобретения Способ изготовления сцинтилляцион-наго детектора, включающий крепление и герметизацию выходного окна в корпусе детектора и его последующую сборку, о тл и ч а ю щ и й с я тем, что, с целью повышения устойчивости к внешним воздействиям и увеличения выхода годных изделий, корпус с нанесенным на склеиваемые поверхности клеем и установленным выходным окном вакуумируют до прекращения выделения газообразных включений. 1559910 Пример 1 2 3 1 2 Способ изготовле- Размер детектора, Выход годных детекторов после испыния таний на герметичность, шт мм после изготовле- после проведение испытаний ния Предлагаемый 10 30x40 10 То же 63x63 10 10 60x40x10 10 to Известный 8 9 30x40 8 То же 9 63x63 Редактор Т. Куркова Составитель В. Костеров Техред М Моргентал Корректор Н, Гунько Заказ 562 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская иаб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
