Диспетчерський щит

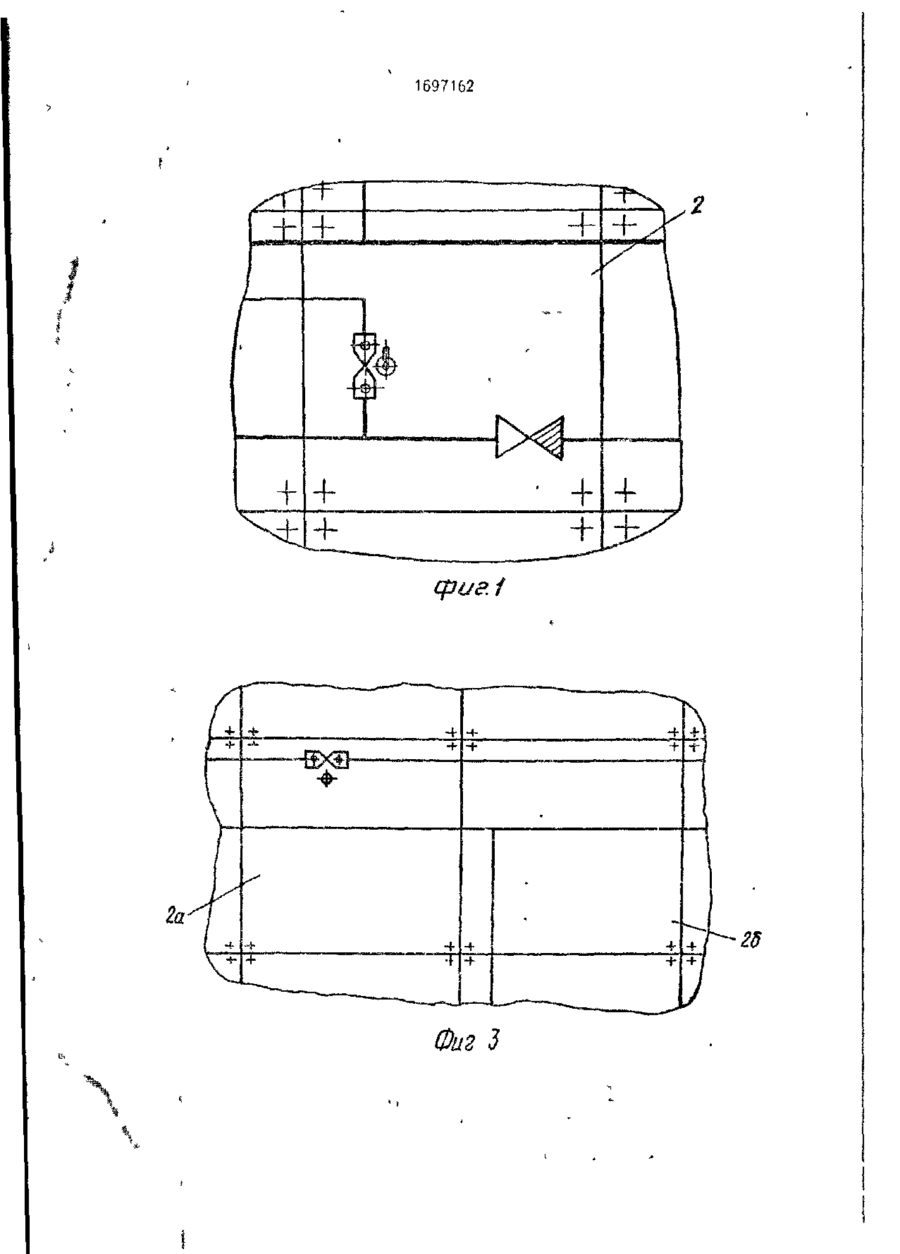

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК ' (19) _* 1505 Н 02 В 15/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР с К АВТОРСКОМУ • ' : ' . •". . / . '•' г I 7й СВИДЕТЕЛЬСТВУ і - • . ••••. •• • . (21)4700204/07 . \ ' (22)20.03.89 (46)07.12.91. Бюл.ЫйБ (71) Научно-исследовательский и проект.чоконструкторский институт знтоматизированньгх систем управления транспортом газа (72) В.В.Дубровский, М.М.Маргулис, М.В.Тер^чук-Олейник и М.И.Молчан (53)621.316.342(083.8) (56) Авторское свидетельства СССР №404151, кл. И 02 В 15/02, 1971. Авторское свидетельство СССР •,. Ms 195522, кл. И 02 В 15/02, 1954. .. (54) ДИСПЕТЧЕРСКИЙ ЩИТ (57) Изобретение относится к электротехнике и может найти применение а конструкции диспетчерских'щіттов, в том числе в газряой промышленности. Цепью изобретения Ябляется снижение трудоемкости изготовления и эксплуатации диспетчерского щита. Диспетчерский щит состоит из несущего листа 1, с внешней стороны которого расположена карточка лицевой панели 2 с мнемонической схемой участка цепи, а с внутренней стороны - плата печатного монтажа 3 таких же размеров. Карточка 2, несущий лист 1 и плата печатного монтажа 3 имеют одинаковую перфорацию, и которой установлены контрольно-измерительная аппаратура 4, 5 и крепеж. Радио- и злектрозлементы установлены непосредственно на платах печатного монтажа 3. А ил. JU__L fa/ і О У I ч 1697162 Изобретение от носится к электротехнике и может найти применение в конструкции диспетчерских щитов, в том числе в газовой промышленности, например, при контропе и управлении технолоіическими процесса- 5 ми компрессорных цехов. Целью изобретения является снижение трудоемкости изготовления и эксплуатации диспетчерстого щита. На фиг 1 показан участок диспетчерско- 10 го щита со стороны лицевой панели; на фиг 2 - то же, разрез; на фиг.3,1 - пример внесения изменений в карту-схему в связи с вводом нового технологического оборудования. 15 На несущем листе 1 с внешней стороны установлены одинаковые карточки 2, на каждой из которых изображен функциональный участок технологической цепи. Платы 3 печатного монтажа выполнены с 20 теми же размерами, как карточки 2 лицевой панели, и установлены с другой стороны несущего пистз. При этом плата 3 имеет перфорацию, повторяющую и перфорацию на несущем листе 1, и перфорацию карточки 25 2В перфорации несущего листа 1, карточки 2, платы 3 установлена контрольная аппаратура, например тумблер 4 и светодиод 30 5, а также крепеж. Радио- и злектроэлементы установлены непосредственно на платах 3 печатного монтажа. Светодиодьі Ъ установлены на глубине 2,0 - 2,5 мм ниже поверхности карточки 2 35 лицевой панели, что предотвращает их от разрушения, поток света направлен строго перпендикулярно плоскости схемы, не рассеивается, не отвлекает внимание диспетчера и ие утомляет глаз. 40 При необходимости замены в карте-txe ме (например, при изменении обвязки одного или двух цехов) нужно заменить одну мпи несколько карточек 2 лицевой панели и соответствующие платы 3. Для этого и.з картысхемы извлекают карточки 2а и 26 и заменяют их на соответственно карточки 2а' и 2b1. Перед установкой карточек 2а1 и 2б" / снимают печатные платы Зз и 36, соответствующие лицевым карточкам 2а и 26, БЬ'ПОЛн я т разметку отверстий согласно необходимого изменения в несущем листе, свержение отверстий в несущем підете, необ>одимый электромонтаж ва печатних платах. Доработанные карточки \л печатные тікать! устанаопивают нэ несущем листе на одних и тех же крепежных элементах. Выполняют монтаж (связь между печатными платами и разъемами). Применение изобретения значительно сокращает и удешевляет работу по внесе\-тю изменений п карту-схему. Формула изобретения Диспетчерский щит, содержащий несущую конструкцию и лицевую панель, на которой выполнена мнемосхема и установлены приборы сигнализации, а также радио- и электрозлементы, о т л и ч а ю щ и й с я тем, чго, с целью снижения трудоемкости изготовления и эксплуатации, он снабжен платами печатного монтажа, кренежными элементами, несущая конструкция выполнена в виде листа, лицевая панель с мнемосхемой выполнена в виде одинаковых карточек, на каждой из которых изображен функциональный участок технологической цели, печатные платы выполнены с теми же размерами, как карточки лицевой панели, установлены на обратной стороне несущего листа, крепежные элементы установлены в несущем листе м являют ся общими для соответствующих друг другу карточек лицевой панели и плат печатного монтажа, з радио- и электроэлеменгы установлены на платах печатного монтажа. 1697162 qpaa J 1697162 Фив. Редактор Н.Гунько Составитель Е.Иванова Техред М.Моргентал Корректор А.Осауленко Заказ 4311 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при Г КИТ СССР 113035, Москва, Ж-35. Раушская наб., л/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарикэ, 101
