Литьова форма для виготовлення виробів з пластмас з піднутренням

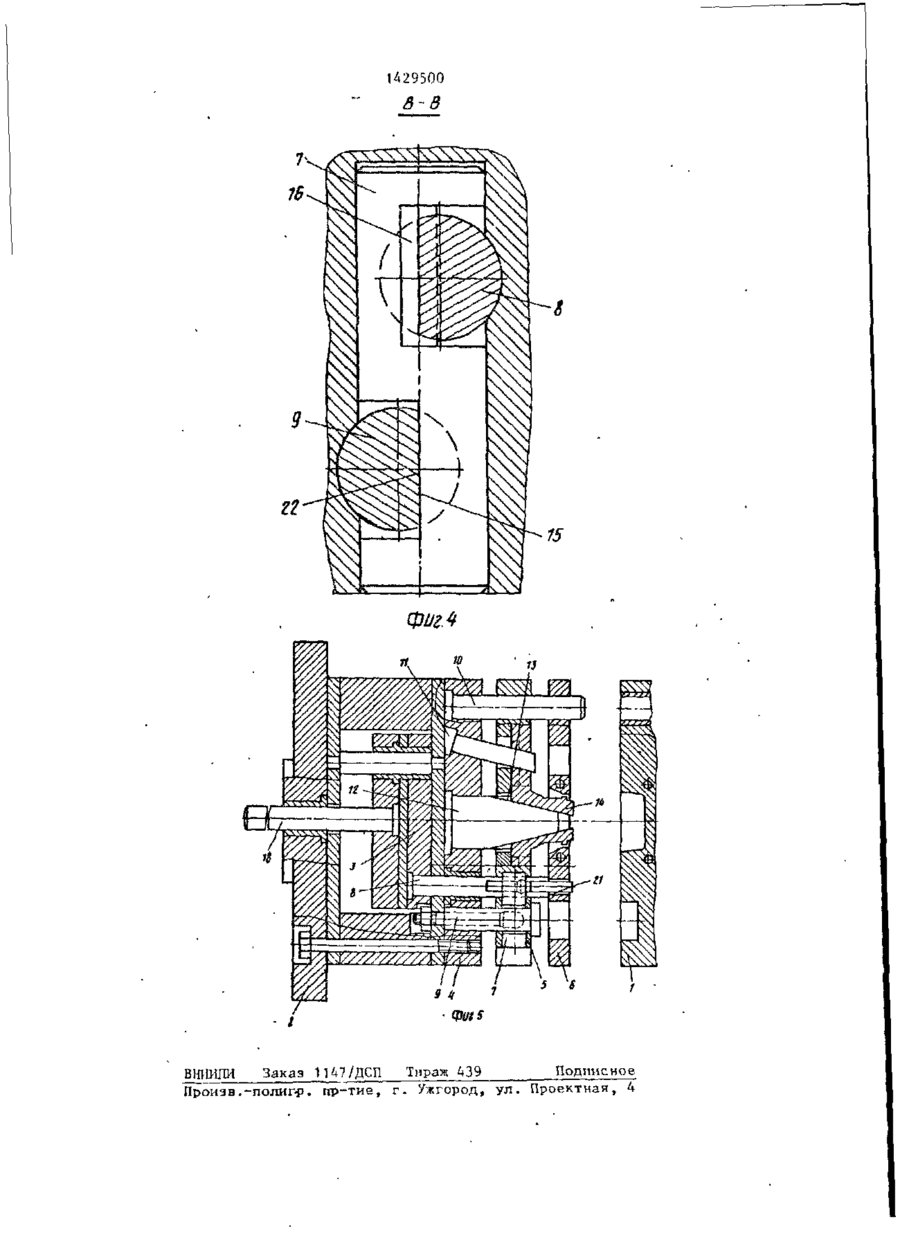

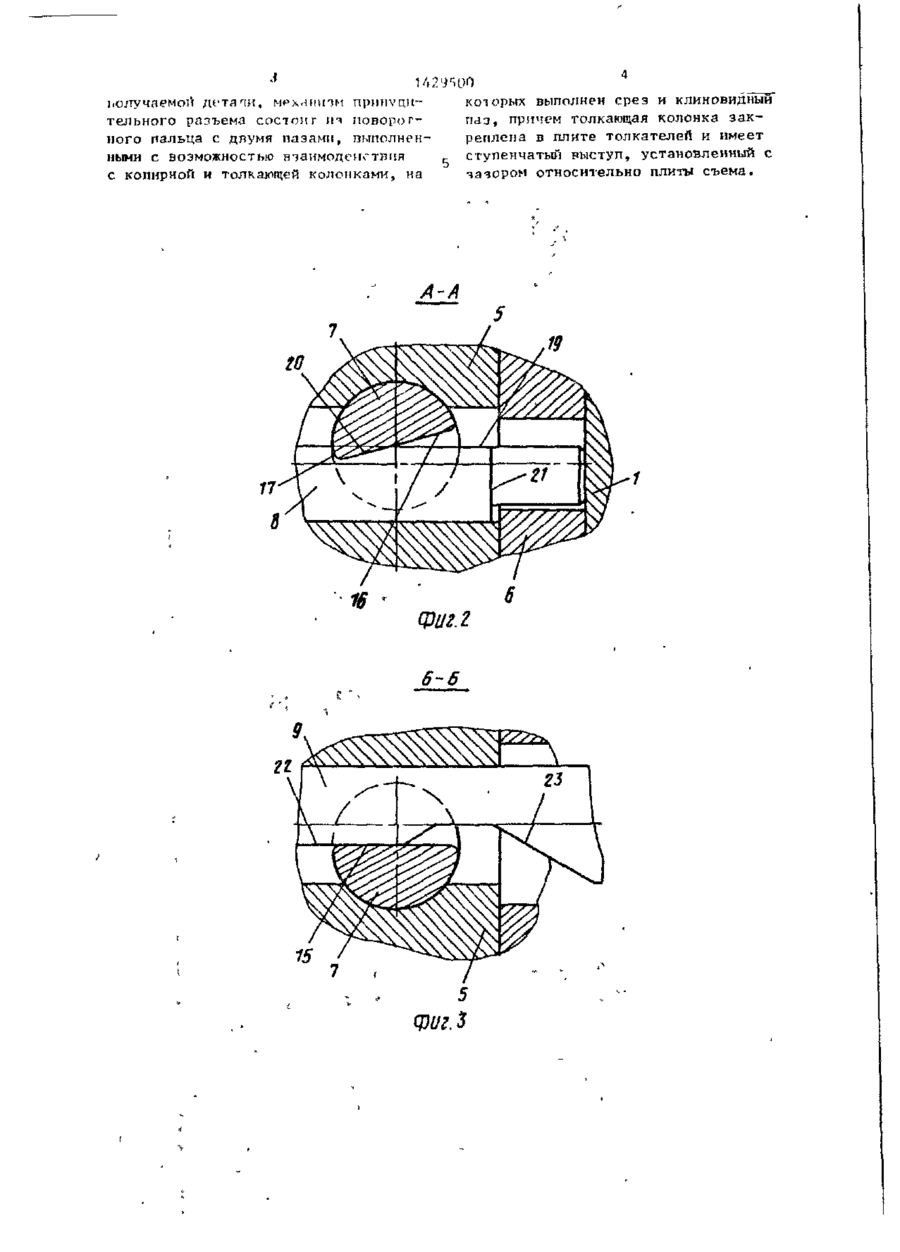

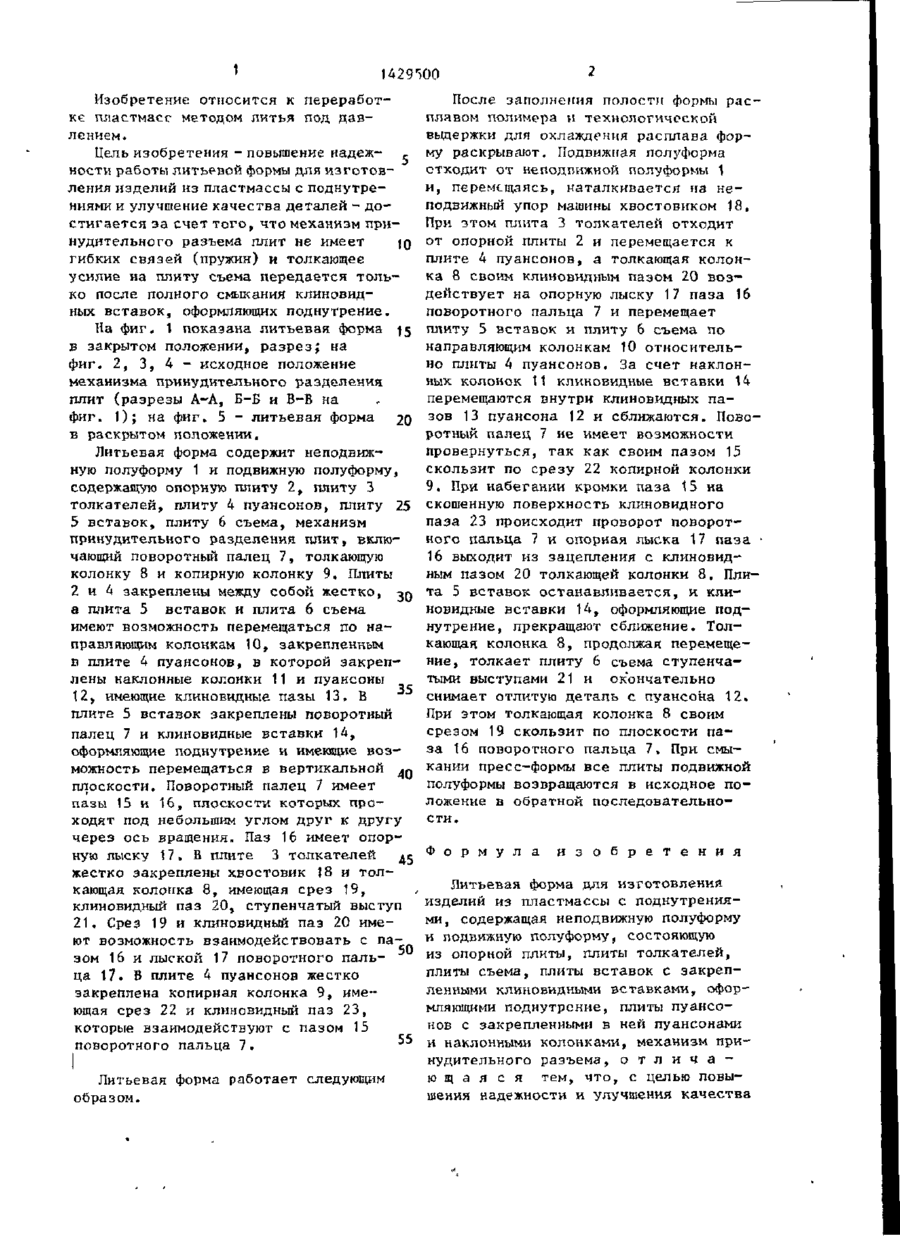

Изобретение относится к перера ботке пластмасс методом лития под давлением. Цель - повышение надежности работы литьевой формы для изготовления изделий из пластмассы с поднутрениями. Для этого механизм принудительного разъема состоит из поворотного пальца 7 с двумя пазами. Пазы взаимодействуют с копирной 9 и толкающей 8 колонками. На колонках выполнен срез и клиновидный паз. Толкающая колонка 8 закреплена в плите 3 толкателей и имеет ступенчатый выступ, установленный с зазором относительно плиты 6 съема. 5 ил. С СО ел О О 37-88 t Фиг.1 1 г І429 і00 Изобретение относится к переработке пластмасс методом литья под давлением. Цель изобретения - повышение надеж- , . HOCTVS работы литьевой формы для изготовления изделий из пластмассы с поднутрениями и улучшение качества деталей - достигается за счет того, что механизм принудительного разъема плит не имеет JQ гибких связей (пружин) и толкающее усилие на плиту съема передается только после полного смыкания клиновидных вставок, оформляющих поднутрение. На фиг. 1 показана литьевая форма 15 в закрытом положении, разрез; на фиг. 2, 3, 4 - исходное положение механизма принудительного разделения плит (разрезы А-А, Б-Б и В-В на фиг. 1); на фиг. 5 - литьевая форма 20 в раскрытом положении. Литьевая форма содержит неподвижную полуформу 1 и подвижную полуформу, содержащую опорную плиту 2, ушиту З толкателей, плиту 4 пуансонов, плиту 25 5 вставок, плиту 6 съема, механизм принудительного разделения плит, включающий поворотный палец 7, толкающую колонку 8 и копирную колонку 9. Плиты 2 и 4 закреплены между собой жестко, ^0 а плита 5 вставок и плита 6 съема имеют возможность перемещаться по направляющим колонкам 10, закрепленным в плите 4 пуансонов, в которой закреплены наклонные колонки 11 и пуансоны 35 12, имеющие клиновидные пазы 13. В плите 5 вставок закреплены поворотный палец 7 и клиновидные вставки 14, оформляющие поднутрение и имеющие возможность перемещаться в вертикальной ^п плоскости. Поворотный палец 7 имеет пазы 15 и 16, плоскости которых проходят под небольшим углом друг к другу через ось вращения. Паз 16 имеет опорную ЛЫСКУ 17. В ПЛИТе 3 ТОПКатеЛеЙ дд жестко закреплены хвостовик 18 и толкающая колонка 8, имеющая срез 19, клиновидный паз 20, ступенчатый выступ 21. Срез 19 и клиновидный паз 20 имеют возможность взаимодействовать с пазом 16 и лыской 17 поворотного пальца 17. В плите 4 пуансонов жестко закреплена копирная колонка 9, имеющая срез 22 и клиновидный паз 23, которые, взаимодействуют с пазом 15 55 поворотного пальца 7. і Литьевая форма работает следующим образом. После заполнения полости формы расплавом полимера и технологической выдержки для охлаждения расплава форму раскрывают, Подвижная полуформа отходит от неподвижной полуформы 1 и, перемещаясь, наталкивается на неподвижный упор машины хвостовиком 18, При этом плита 3 толкателей отходит от опорной плиты 2 и перемещается к плите 4 пуансонов, а толкающая колонка 8 своим клиновидным пазом 20 воздействует на опорную лыску 17 паза 16 поворотного пальца 7 и перемещает плиту 5 вставок и плиту 6 съема по направляющим колонкам 10 относительно плиты 4 пуансонов. За счет наклонных колонок 11 клиновидные вставки 14 перемещаются внутри клиновидных пазов 13 пуансона 12 и сближаются. Поворотный палец 7 не имеет возможности провернуться, так как своим пазом 15 скользит по срезу 22 копирной колонки 9. При набегании кромки паза 15 на скошенную поверхность клиновидного паза 23 происходит проворот поворотного пальца 7 и опорная лыска 17 паза 16 выходит из зацепления с клиновидным пазом 20 толкающей колонки 8. Плита 5 вставок останавливается, и клиновидные вставки 14, оформляющие поднутрение , прекращают сближение. Толкающая колонка 8, продолжая перемещение, толкает плиту 6 съема ступенчатыми выступами 21 и окончательно снимает отлитую деталь с пуансона 12. При этом толкающая колонка 8 своим срезом 19 скользит по плоскости паза 16 поворотного пальца 7, При смыкании пресс-формы все плиты подвижной полуформы возвращаются в исходное положение в обратной последовательности. Ф о р м у л а и з о б р е т е н и я Литьевая форма для изготовления изделий из пластмассы с поднутрениями, содержащая неподвижную полуформу и подвижную полуформу, состояющую из опорной плиты, плиты толкателей, плиты съема, плиты вставок с закрепленными клиновидными вставками, оформляющими поднутрение, плиты пуансонов с закрепленными в ней пуансонами и наклонными колонками, механизм принудительного разъема, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности и улучшения качества 1/. 2 9 4)0 которых выполнен срез и клиновидный получаемой д е т а п и , мрханитм прии\'ципаз, причем толкающая колонка з а к тельного разъема состойr in п о в о р о г реплена в плите толкателей и и м е е т ного пальца с д в у м я пазами, в ы п о л н е н ступенчатый выступ, у с т а н о в л е н н ы й с ными с возможностью взаимодействия зазором относительно плиты с ъ е м а . с копиркой и толкающей к о л о н к а м и , на А-А 6-6 15 1429500 8-8 8 фигА Подписное ВНИИПИ Заказ П47/ДСП Тираж 439 Произв.-полигр. пр-тие, г . Ужгород, ул. Проектная, 4
