Литьова форма з двохступінчастим виштовхуванням вироба

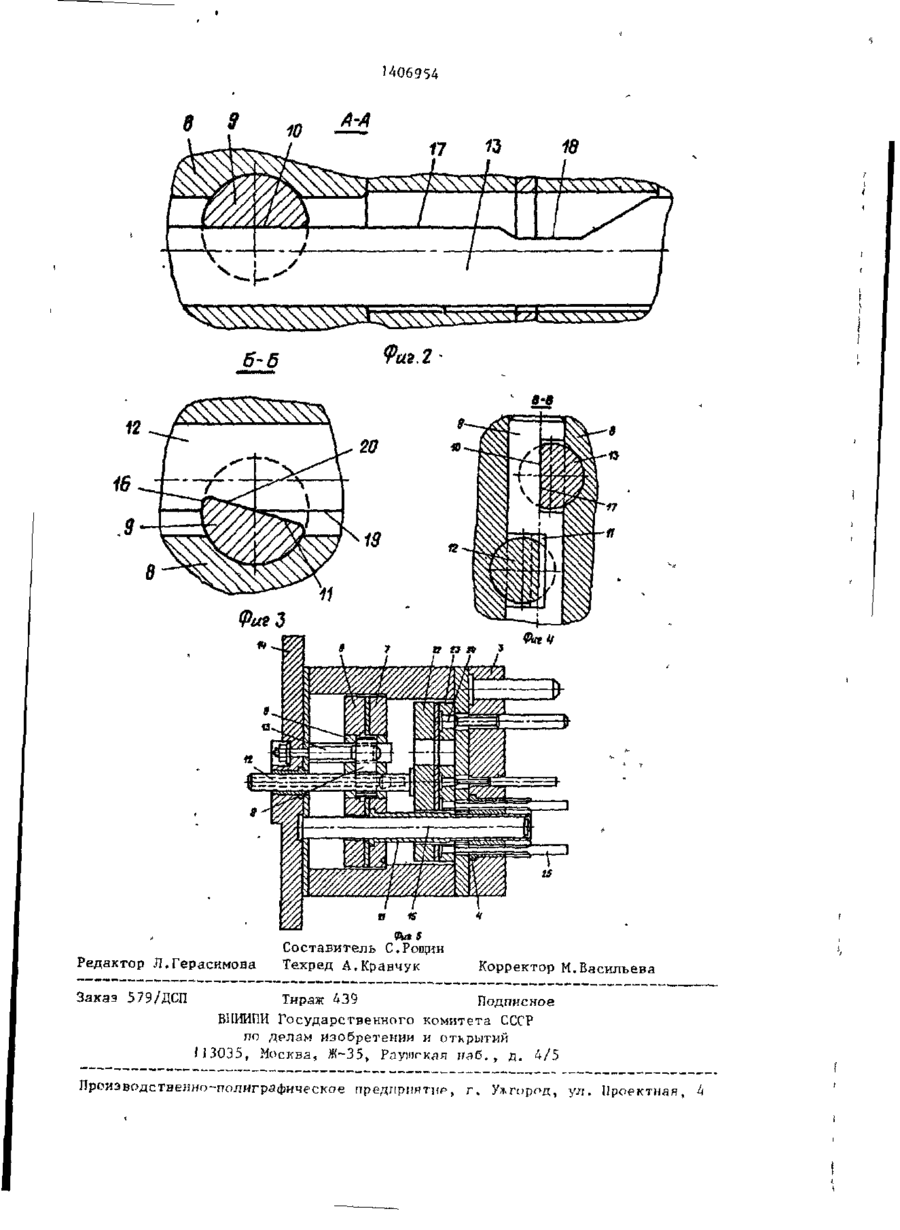

Изобретение относится к переработке пластмасс методом литья под давлением. Целью изобретения является упрощение конструкции формы и повышение надежности ее работы, для чего литьевая форма содержит неподвижную полуформу 1 и подвижную полуформу 3, включающую плиты 6 и 7 предварительного и 22 и 23 окончательно• го выталкивания с размещенными в них выталкивателями и механизм принудительного совместного перемещения плит 6 и 7 предварительного и 22 и 23 окончательного выталкивания, включающий подвижную и неподвижную колонки 12 и 13 и палец 9, выполненный пово ротным и установленный во вставке 8 между плитами и предварительного выталкивания, имеющий два паза 10 и 11, разнесенных на определенное расстояние вдоль оси. Нижние плоскости пазов 10 и 11 проходят через ось вращения под определенным углом друг к другу. Основание одного из пазов име-" ет опорную лыску 16, плоскость которой расположена под прямым или тупым углом к нижней плоскости паза 11. Неподвижная и подвижная толкающая, выполняющая функции штока, колонки ІЗ и 12 имеют срезы 17 и 19, плоскости которых параллельны осям колонок, внутри срезом выполнены клиновидные пазы 18 и 20, причем толкающая колонка 12 имеет возможность взаимодействия своим срезом 19 и пачом 20 с пазом 11 и лыской поворотного пальца 9, а неподвижная колонка 13 имеет возможность взаимодействия своим срезом 17 и пазом 18 с пазом 11 поворотного пальца. 5 ил. о СО ^^BW 24-88 f 1406954 Изобретение относится к переработке пластмасс методом литья под давлением. Целью изобретения является упрощение конструкции и увеличение надежности ее работы. На фиг.1 изображен продольный разрез литьевой формы; на фиг.2,3 и 4 показан механизм принудительного сов- 10 местного перемещения плит, взаимного расположения подвижной и неподвижной колонок и поворотного пальца; на фиг.5 показаны конечные положения плит предварительного и окончательно- 15 го выталкивания. Литьевая форма содержит неподвижную полуформу 1 с оформляющими вставками 2, подвижную полуформу 3 с оформляющими вставками 4, направляю- 20 щие колонки 5, плиты 6 и 7 предварительного выталкивания, между ними закреплена вставка 8 " поворотным с пальцем 9. Палец 9 имеет пазы 10 и П . Сквозь отверстие во вставке 8 25 проходят подвижная колонка 12 и неподвижная 13, закрепленная в опорной плите )4. В плите 14 закреплен знак 15. Паз И имеет опорную лыску 16. С пазом 10 имеет; возможность взаимо30 действовать срез 17 и клиновидный паз 18 неподвижной колонки 13, С пазом 1 і имеет возможность взаимодействовать срез 19 и клиновидный паз 20 подвижной колонки 3 2. В плите 7 предварительного выталкивания закреплена 35 втулка-знак 21. Между плитами 22 и 23 окончательного выталкивания закреплены контрвыталкиватель 24 и толкатель 25. зит своей -плоскостью по срезу 17 неподвижной колонки 13, При набегании правой кромки паза 10 на правую скошенную поверхность клиновидного паза 18 происходит проворот поворотного пальца 9 против хода часовой стрелки и опорная лыска 16 паза 11 выходит из зацепления с клиновидным пазом 20 подвижной колонки 12. Плиты 6 и 7 предварительного выталкивания останавливаются. Подвижная колонка 12 продолжает свое движение вперед, скользя срезом 19 по плоскости паза П и толкает плиты 22 и 23 окончательного выталкивания. Отлитая деталь снимается со втулки-знака 21 толкателями 25 окончательно. При смыкании подвижной 3 и неподвижной 1 полуформ, плиты окончательного выталкивания 22 и 23 отводятся в исходное положение контрвыталкивателями 24. При этом подвижная колонка 12 скользит влево своим срезом 19 по плоскости паза II поворотного пальца 9, а палец 9 не будет иметь возможности провернуться до тех пор, пока подвижная колонка 12 не займет своего начального положения относительно вставки 8, т.е. пока клиновидный паз 20 своей левой плоскостью не совпадает с лыской 16 поворотного пальца 9. У пальца 9 появляется возможность поворота по часовой стрелке. В тог же момент плиты окончательного выталкивания 22 и 23 смыкаются с плитами предварительного выталкивания 6 и 7 и начинается их совместное перемещение влево. Начинает перемещаться и поворотный палец 9 относительно не40 подвижной колонки 13. Проворот пальЛитьевая форма работает следующим ца 9 осуществляется левой кромкой образом. паза 10, которая скользит по левой После заполнения полимерным матенаклонной плоскости клиновидного париалом формообразующей полости и техза 1 8 и выводит плоскость паза 10 на нологической выдержки подвижная полу45 движение по плоскости среза 17 неподформа 3, отводится влево и подвижная вижной колонки 13. При этом опорная колонка 12, выполняющая функции штолыска 16 паза 11 входит в зацепление ка, перемещает плиты 6 и 7 предварис клиновидным пазом 20 подвижной котельного выталкивания 22, 23, оконлонки 12. Плиты окончательного и чательного выталкивания. Втулка-знак предварительного выталкивания зани21 совместно с толкателями 25 снимает 50 мают исходное положение и цикл повизделие со знака 15 и оформпяющих торяется. вставок Д. При этом подвижная колонн ка 12 передает толкающее усилие на Преимущества формы состоят в упопорную лыску 16 поворотного пальца рощении конструкции и повышении на55 дежности ее работы за счет упрощения 9, следовательно, и на плиты 6 и 7 предварительного выталкивания. Повоконструкции элементов механизма совротный палец 9 не имеет возможности местного перемещения плит предварипровернуться, пока его паз 10 скольтельного и окончательного выталки 14069 54 дежности ее работы, палец выполнен поворотным, установлен во вставке между плитами предварительного выталкивания, имеет два паза, разнесенных на определенное расстояние вдоль оси, нижние плоскости которых проходят через ось вращения под небольшим углом друг к другу, основание одного Ф о р м у л а и з о б р е т е н и я 10 из пазов имеет опорную лыску, плоскость которой расположена под прямым или тупым углом к нижней плоскости Литьевая форма с двухступенчатым паза, толкающая колонка выполняет выталкиванием изделия, содержащая функции штока, толкающая и неподвижнеподвижную полуформу и подвижную, включающую плиты предварительного и 15 ная колонки имеют срезы, плоскости которых параллельны осям колонок, окончательного выталкивания с размевнутри срезов выполнены клиновидные щенными в них выталкивателями и мехапазы, причем толкающая колонка имеет низм принудительного совместного певозможность взаимодействия своим среремещения плит предварительного и окончательного выталкивания, включаю- 20 зом и пазом с пазом и лыской поворотного пальца, а неподвижная щий подвижную толкающую и неподвижколонка имеет возможность взаимодейную колонки и палец, о т л и ч а ю ствия своим срезом и пазом с пазом щ а я с я тем, что, с целью упрощеповоротного пальца. ния конструкции формы и повышения на вания, уменьшения сил трения между элементами механизма принудительного совместного перемещения плит, что приводит к уменьшению трудоемкости изготовления формы, уменьшению ее металлоемкости и к повышению срока службы. M06954 18 б-Б ts Редактор Л.Герасимова Заказ 579/ДСП Составитель С.Рощин Техред А.Кравчук Корректор М.Васильева Тираж 439 Подписное ВНИИПИ Государственного комитета СССР по делам изобретении и открытий 113035, Москва, Ж-35, Раушгкая наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
