Литьова форма з багатоступінчастим виштовхуванням вироба

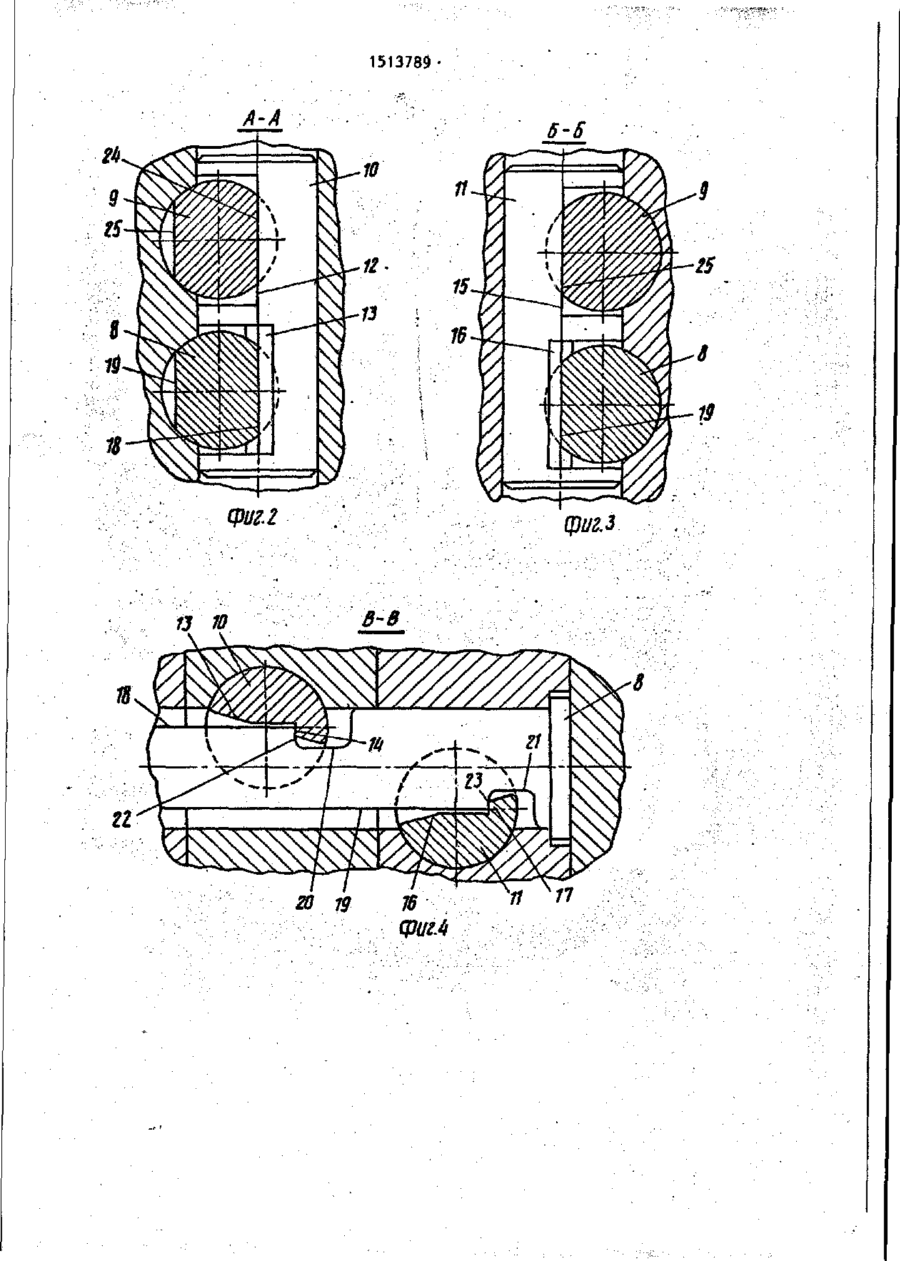

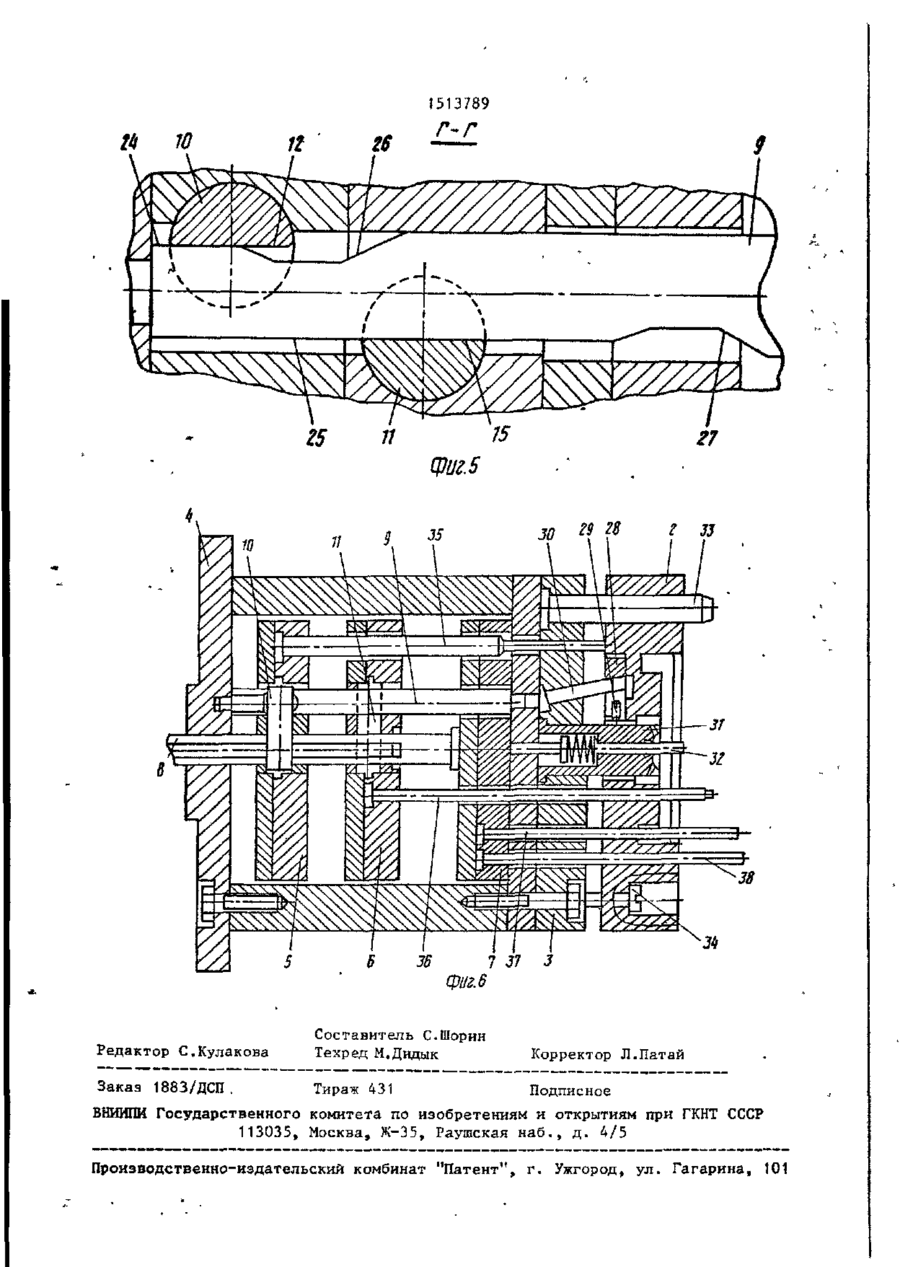

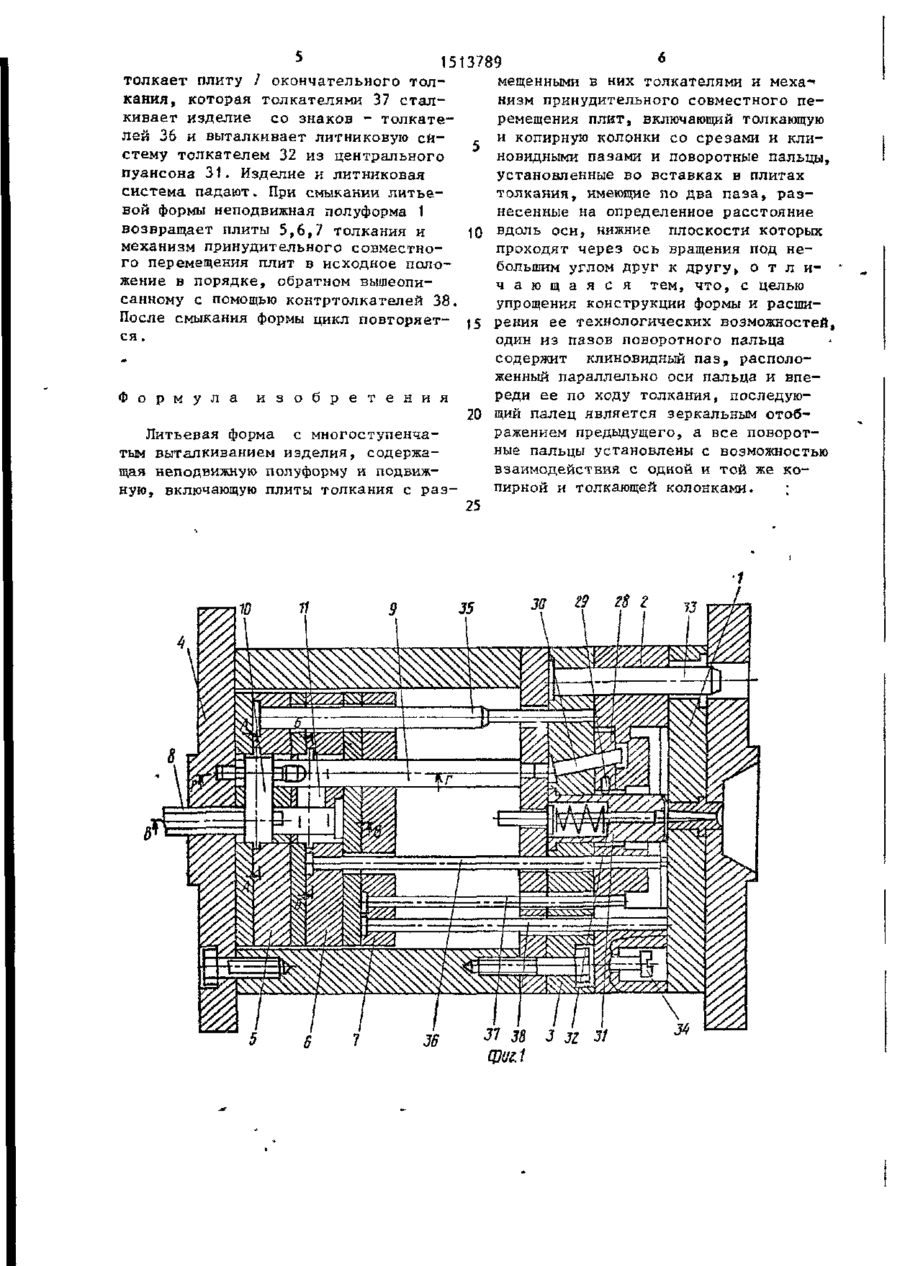

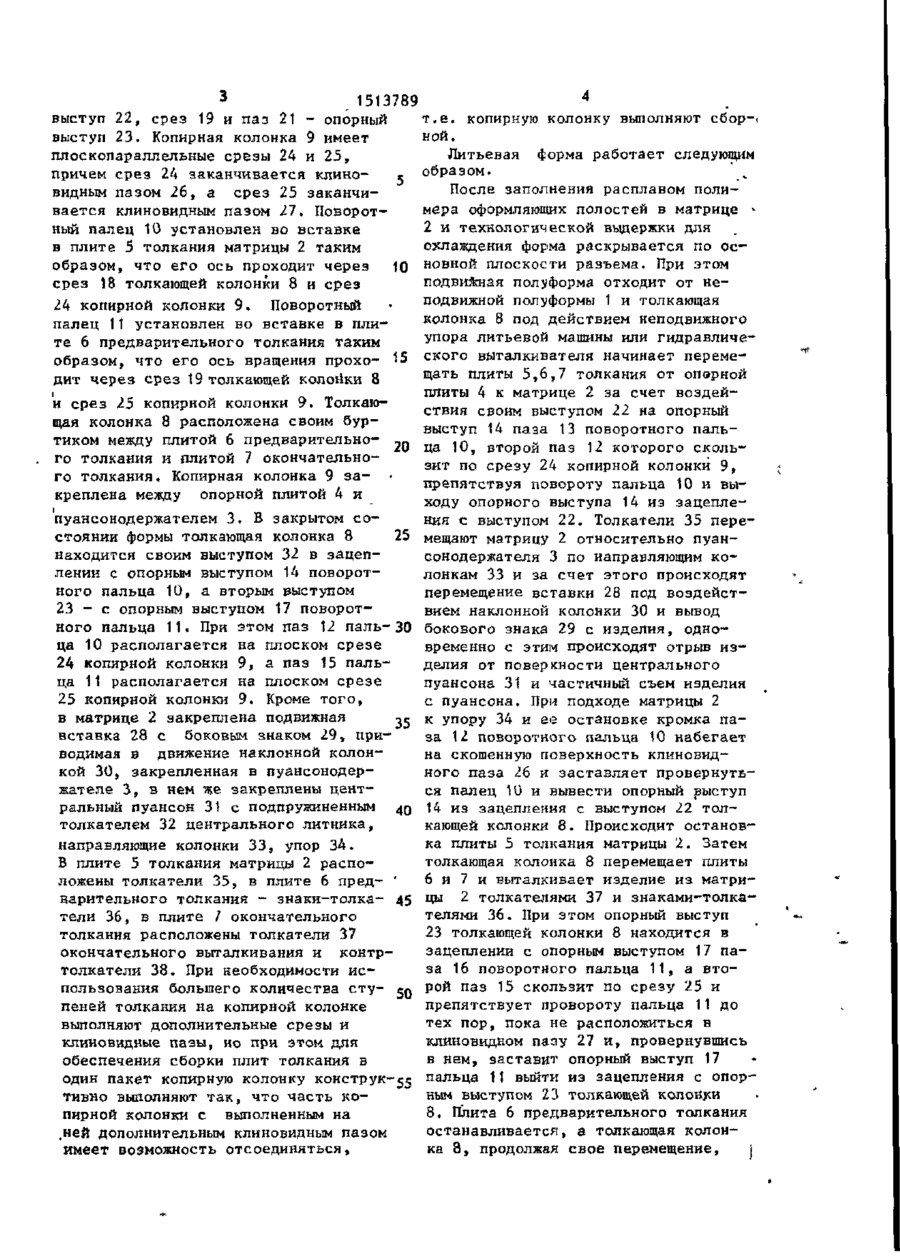

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) Sy a n U л У * 1513789 С О 4 В 29 С 4 5 / 2 6 5 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і (21) (22) (72) (53) 4332378/23-05 23.11.87 С.А.Бакай 678.05/.745 (088.8) (56) Авторское свидетельство СССР № 1406954, кл. В 29 С 45/26, 1986. (54) ЛИТЬЕВАЯ ФОРМА С МНОГОСТУПЕНЧАТЫМ ВЫТАЛКИВАНИЕМ ИЗДЕЛИЯ (5/) Изобретение относится к области переработки пластмасс в изделия, в частности к литьевым формам, в которых используется многоступенчатое толкание. Изобретение позволяет упро Изобретение относится к области переработки пластмасс методом литья под давлением. Цель изобретения - упрощение конструкции и расширение ее технологических возможностей. На фиг. 1 изображена литьевая форма в закрытом состоянии; на фиг.2 разрез А-А на фиг. 1; на фиг. 3 разрез Б-Б на фиг. 1; на фиг. 4 разрез В-В на фиг. 1; н$ фиг. 5 разрез Г-Г на фиг. 1; на фиг. 6 - подвижная полуформа в раскрытом состоянии. Литьевая форма содержит неподвижную полуформу 1 и подвижную полуформу, состоящую из матрицы 2, пуансонодержателя 3, опорной плиты 4, плиты 5 толкания матрицы 2, плиты 6 предварительного толкания, плиты 7 окон37-89 стить конструкцию литьевой формы и расширить ее технологические возможности. Для этого установленные в механизме принудительного совместного перемещения плит и в плите предварительного толкания поворотные пальцы выполнены каждый с двумя пазами. При этом пазы одного пальца выполнены как зеркальное отображение, пазов другого пальца." Образованные пазами соответствующие аыступы пальцев при работе формы взаимодействуют с копирной и толкающей колонками, обеспечивая необходимую последовательность перемещения ее элементов. 6 ил. чательного толкания, механизма при-* нудительного совместно!ог перемещения плит, содержащего толкающую колонку 8, копирную колонку 9, два поворотных пальца 10 и 11, Палец 10 имеет пазы 12 и 13, плоскости которых проходят через ось вращения пальца под небольшим углом относительно друг друга. Кроме того, паз 13 имеет выполненный параллельно оси вращения пальца 10 клиновидный паз, образующий опорный выступ 14. Палец 11 зеркальное отображение пальца 10, содержит пазы 15 и 16, имеет клиновидный паз, образующий опорный выступ 17. Толкающая колонка 8 имеет плоскопараллельные срезы 18 и 19, причем срез 18 заканчивается поперечным пазом 20, а срез 19 - поперечным пазом 21. Срез 18 и паз 20 образуют опорный 3 ,1513789 т.е. копирную колонку выполняют сбор-1 выступ 22, срез 19 и паз 21 - опорный ной. выступ 23. Копирная колонка 9 имеет Литьевая форма работает следующим плоскопараллельные срезы 24 и 25, образом. причем срез 24 заканчивается клино^ После заполнения расплавом поливидным пазом 26, а срез 25 заканчимера оформляющих полостей в матрице вается клиновидным пазом 11. Поворот2 и технологической выдержки для ный палец 10 установлен во вставке охлаждения форма раскрывается по осв плите 5 толкания матрицы 2 таким образом, что его ось проходит через Ю новной плоскости разъема. При этом подвижная полуформа отходит от несрез 18 толкающей колонки 8 и срез подвижной полуформы 1 и толкающая 24 копирной колонки 9. Поворотный колонка 8 под действием неподвижного палец 11 установлен во вставке в плиупора литьевой машины или гидравличете 6 предварительного толкания таким ского выталкивателя начинает перемеобразом, что его ось вращения прохо- 15 щать плиты 5,6,7 толкания от оперной дит через срез 19 толкающей колонки 8 плиты 4 к матрице 2 за счет воздейи срез 25 копирной колонки 9. Толкающая колонка 8 расположена своим буртиком между плитой 6 предварительно- уп го толкания и плитой 7 окончательного толкания. Копирная колонка 9 закреплена между опорной плитой 4 и пуансонодержателем 3. В закрытом состоянии формы толкающая колонка 8 25 находится своим выступом 32 в зацеплении с опорным выступом 14 поворотного пальца 10, а вторым выступом 23 - с опорным выступом 17 поворотного пальца 11. При этом паз Ы паль-30 ца 10 располагается на плоском срезе 24 копирной колонки 9, а паз 15 пальца 11 располагается на плоском срезе 25 копирной колонки 9. Кроме того, в матрице 2 закреплена подвижная -s a вставка 28 с боковым знаком 29, приводимая в движение наклонной колонкой 30, закрепленная в пуансонодержателе 3, в нем же закреплены центральный пуансон 31 с подпружиненным 40 толкателем 32 центрального литника, направляющие колонки 33, упор ЗА. В плите 5 толкания матрицы 2 расположены толкатели 35, в плите 6 пред- ' варительного толкания - знаки-толка- 45 тели 36, в плите / окончательного толкания расположены толкатели 37 окончательного выталкивания и контртолкатели 38. При необходимости использования большего количества сту- ^Q пеней толкания на копирйой колонке выполняют дополнительные срезы и клиновидные пазы, но при этом для обеспечения сборки плит толкания в один пакет копирную колонку конструк-^ч тивно выполняют так, что часть копирной колонки с выполненным на .ней дополнительным клиновидным пазом имеет возможность отсоединяться, ствия своим выступом 11 на опорный выступ 14 паза 13 поворотного пальца 10, второй паз М которого скользит по срезу 24 копирной колонки 9, препятствуя повороту пальца 10 и выходу опорного выступа 14 из зацепления с выступом 22. Толкатели 35 перемещают матрицу 2 относительно пуансонодержателя 3 по направляющим колонкам 33 и за счет этого происходят перемещение вставки 28 под воздействием наклонной колонки 30 и вывод бокового знака 29 с изделия, одновременно с этим происходят отрыв изделия от поверхности центрального пуансона 31 и частичный съем изделия с пуансона. При подходе матрицы 2 к упору 34 и ее остановке кромка паза 12 поворотного пальца Ї0 набегает на скошенную поверхность клиновидного паза 26 и заставляет провернуться палец 10 и вывести опорный выступ 14 из зацепления с выступом 22 толкающей колонки 8. Происходит остановка плиты 5 толкания матрицы 2. Затем толкающая колонка 8 перемещает плиты 6 и 7 и выталкивает изделие из матрицы 2 толкателями 37 и знаками-толкателями 36. При этом опорный выступ 23 толкающей колонки 8 находится в зацеплении с опорным выступом 17 паза 16 поворотного пальца 11, а второй паз 15 скользит по срезу 25 и препятствует провороту пальца 11 до тех пор, пока не расположиться в клиновидном пазу 27 и, провернувшись в нем, заставит опорный выступ 17 пальца 11 выйти из зацепления с опорным выступом 23 толкающей колонки 8, Плита 6 предварительного толкания останавливается, а толкающая колонка 8, продолжая свое перемещение, і 5 15 13789 6 толкает плиту / окончательного толмещенными в них толкателями и меха-' кания, которая толкателями 37 сталнизм принудительного совместного пекивает изделие со знаков - толкатеремещения плит, включающий толкающую лей 36 и выталкивает литниковую си< и копирную колонки со срезами и кли. стему толкателем 32 из центрального новидными пазами и поворотные пальцы, пуансона 31. Изделие и литниковая установленные во вставках в плитах система падают. При смыкании литьетолкания, имеющие по два паза, развой формы неподвижная полуформа 1 несенные на определенное расстояние возвращает плиты 5,6,7 толкания и 10 вдоль оси, нижние плоскости которых механизм принудительного совместнопроходят через ось вращения под него перемещения плит в исходное полобольшим углом друг к другу, о т л и жение в порядке, обратном вышеопич а ю щ а я с я тем, что, с целью санному с помощью контртолкателей 38. упрощения конструкции формы и расшиПосле смыкания формы цикл повторяет]5 рения ее технологических возможностей, ся . один из пазов поворотного пальца содержит клиновидный паз, расположенный параллельно оси пальца и впереди ее по ходу толкания, последуюФ о р м у л а и з о б р е т е н и я 20 щий палец является зеркальным отображением предыдущего, а все поворотЛитьевая форма с многоступенчаные пальцы установлены с возможностью тым выталкиванием изделия, содержавзаимодействия с одной и той же кощая неподвижную полуформу и подвижпирной и толкающей колонками. ; ную, включающую плиты толкания с раз25 1513789 A-A s-s 9 19 18 сриг.2 щиг. з 25 27 яя 36 г зз 1 37 З фи г.В Редактор С.Кулакова Составитель С.Шорин Техред М.Дидык Заказ 1883/ДСП . Тираж і431 Корректор Л.Патай Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, К-35 , Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
