З’єднання деталей

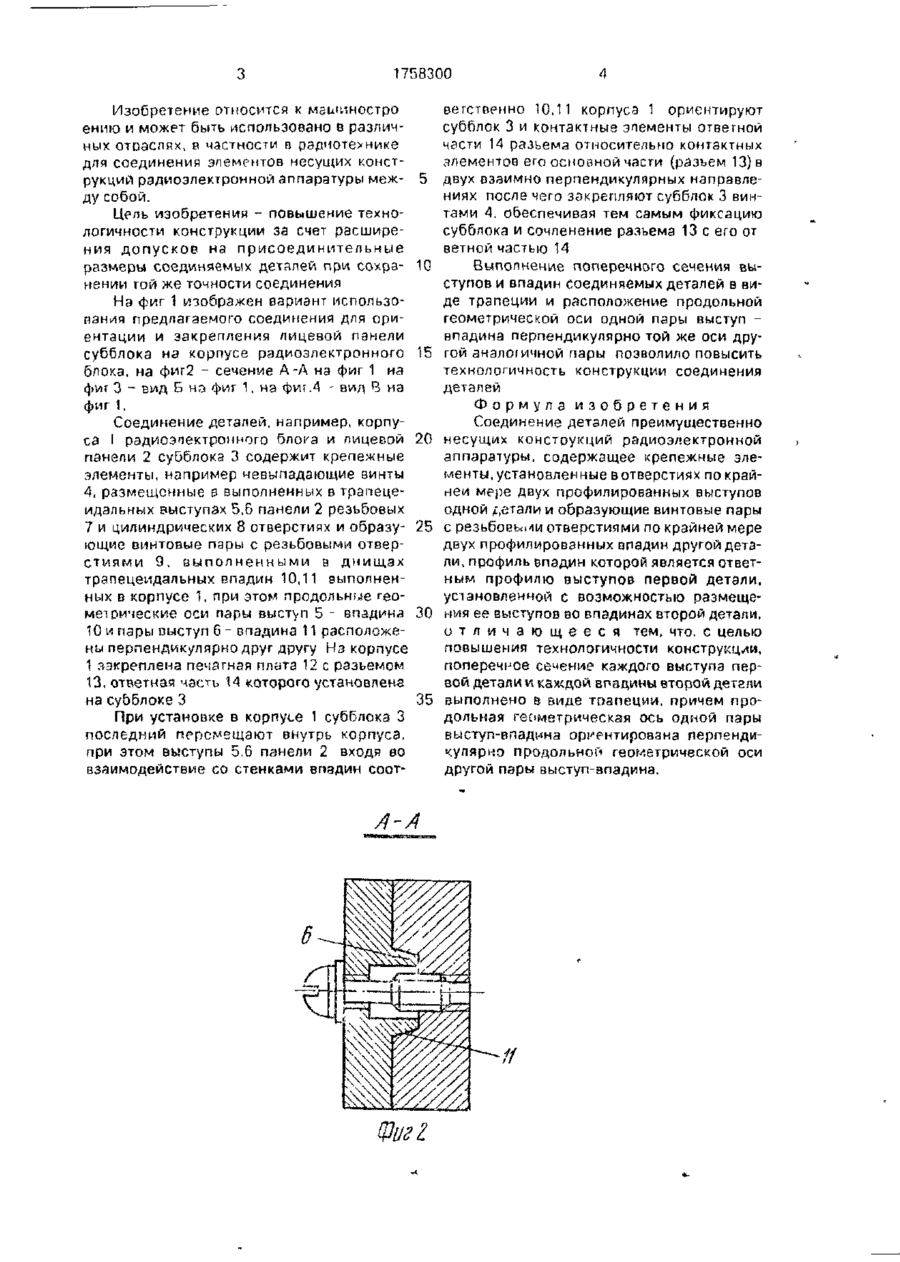

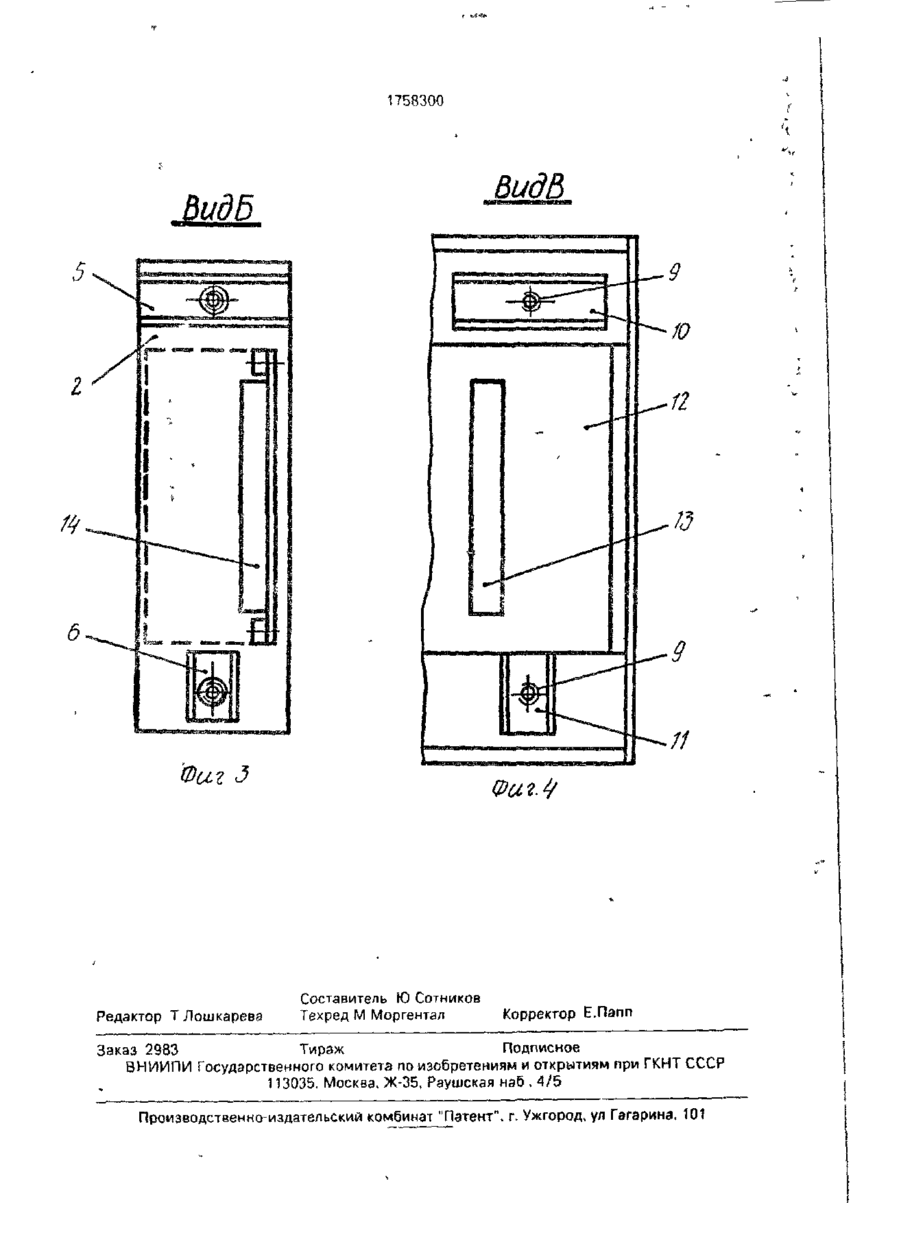

Изобретение относится к машиностроению и может быть использовано, в частно сти, в радиотехнике для соединения элементов несущих конструкций радиоэлектронной аппаратуры Цель изобретения повышение технологичности конструкции достигается тем, что в соединении деталей, например корпуса 1 радиоэлектронного блока и панели 2 субблока 3, содержащем винты 4 размещенные в отверстиях 7.8 выступов 5,6 панели 2 и образующие винтовые пары с отверстиями 9 в днищах впадин 10,11 корпуса 1, выступы 5,6 и ВПЙДМНЫ 10.11 РЫполнены трапецеидальной формы, при этом выступ 5 ориентирован перпендикулярно выступу 6 4 ил с» со о о 1758300 Изобретение относится к мзыиностро ению и может быть использовано в различных отоаслях, в частности в радиотехнике для соединения элементов несущих конструкций радиоэлектронной аппаратуры между собой. Цель изобретения - повышение технологичности конструкции за счет расширения д о п у с к о в на присоединительные размеры соединяемых деталей при сохранении той же точности соединения На фиг 1 изображен вариант использования предлагаемого соединения для ориентации и закрепления лицевой панели субблока на корпусе радиоэлектронного блока, на фиг2 - сечение А-А на фиг 1 на фиг 3 ~ вид Б на фиг 1, на фиг.4 - вид В на фиг 1. Соединение деталей, например, корпуса I радиоэпектронного блока и лицевой панели 2 субблока 3 содержит крепежные элементы, например чевыпадающие винты 4, размещенные в выполненных в трапецеидальных выступах 5,6 панели 2 резьбовых 7 и цилиндрических 8 отверстиях и образующие винтовые пары с резьбовыми отверс т и я м и 9, в ы п о л н е н н ы м и в д н и щ а х трапецеидальных впадин 10,11 выполненных в корпусе 1, при этом продольные геометрические оси пары выст\'П 5 - впадина 10 и пары выступ 6 - впадина 11 расположены перпендикулярно друг другу Нз корпусе 1 закреплена печатная плата 12 с разъемом 13, ответная часть 14 которого установлена на субблоке 3 При установке в корпусе 1 субблока 3 последний перемещают внутрь корпуса, при этом выступы 5,6 панели 2 входя во взаимодействие со стенками впадин соот 5 1Q 15 20 25 30 А-А 35 ветственно 10,11 корпуса 1 ориентируют субблок 3 и контактные элементы ответной части 14 разьема относительно контактных элементов его основной части (разъем 13) в двух взаимно перпендикулярных направлениях после чего закрепляют субблок 3 винтами 4. обеспечивая тем самым фиксацию субблока и сочленение разъема 13 с его от ветной частью 14 Выполнение поперечного сечения выступов и впадин соединяемых деталей в виде трапеции и расположение продольной геометрической оси одной пары выступ впадина перпендикулярно той же оси другой аналогичной пары позволило повысить технологичность конструкции соединения деталей Формула изобретения Соединение деталей преимущественно несущих конструкций радиоэлектронной аппаратуры, содержащее крепежные элементы, установленные в отверстиях по крайней мере двух профилированных выступов одной детали и образующие винтовые пары с резьбовыми отверстиями по крайней мере двух профилированных впадим другой детали, профиль впадин которой является ответным профилю выступов первой детали, установленной с возможностью размещения ее выступов во впадинах второй детали, о т л и ч а ю щ е е с я тем, что, с целью повышения технологичности конструкции, поперечное сечение каждого выступа первой детали и каждой впадины второй детали выполнено в виде трапеции, причем продольная геометрическая ось одной napw выступ-впадина ориентирована перпендикулярно продольной геометрической оси другой пары выступ-впадина. 1758300 9 •Ю • 12 /J 9 І U l l |ЦрііЧ*иуГС|"—и*и-.*ілідішяііді.і—н 11 'Фиг 3 Редактор ТЛошкарева Составитель Ю Сотников Техред М Моргентал Корректор Е.Папп Заказ 2983 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
