Самоперевертаючий ручний сільськогосподарський інвентар

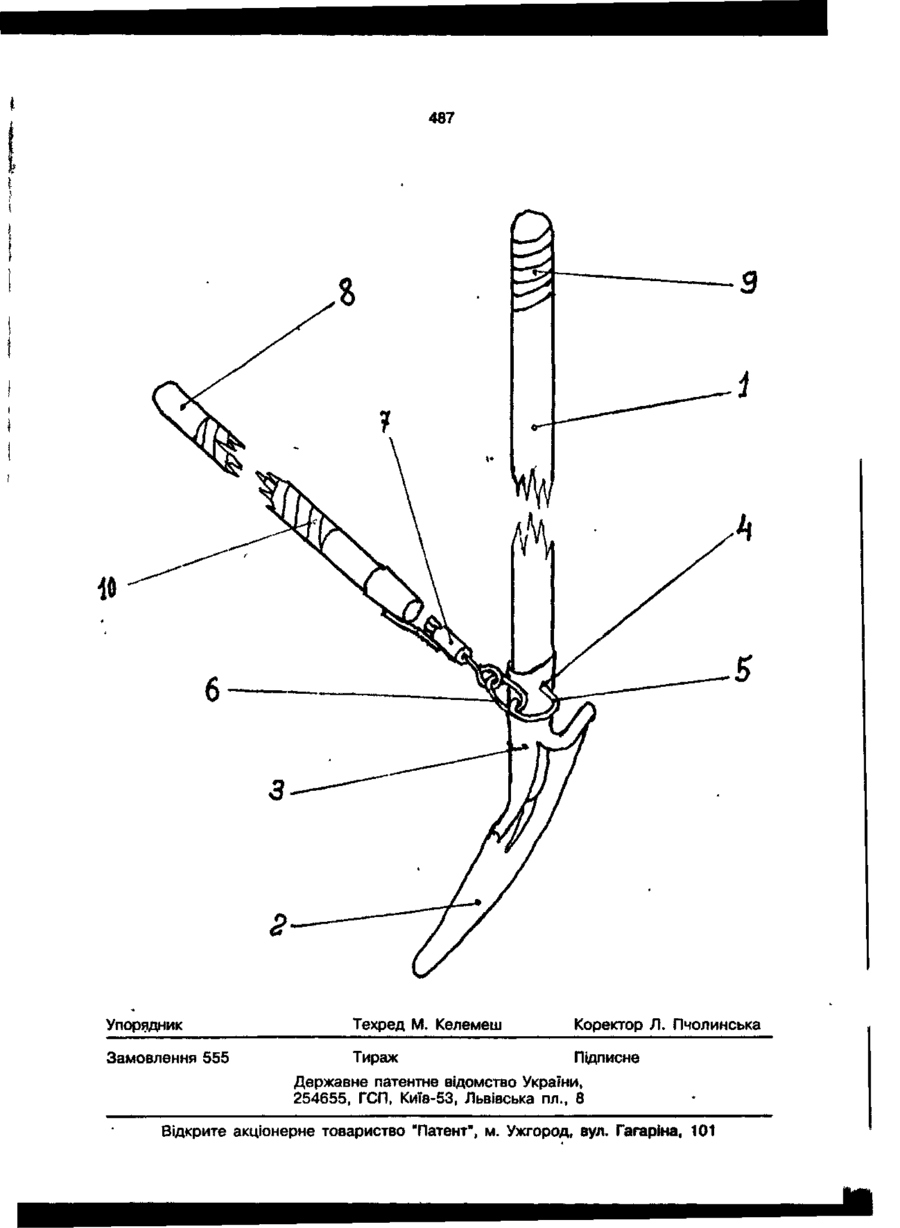

Самоперевертаючий ручний сільськогосподарський інвентар, який містить рукоятку, установлене під гострим кутом до неї лезо з державкою та другу рукоятку, шарнірно з'єднану з першою рукояткою з можливістю повертання її навколо своєї осі, який в і д р і з н я є т ь с я тим, що друга рукоятка з'єднана з першою рукояткою з тильної сторони державки леза інвентаря та обертається навколо своєї осі. Корисна модель відноситься до малої механізації в сільському господарстві, зокрема до лопат або вил-лопат для садово-городних робіт. Відома лопата, що має лезо з державкою та рукоятку, шарнірно з'єднану з опорною дошкою, на яку через шарнір установлений шип для врізання в землю (Авт. св. СРСР № 42130, кл. А 01 В 1/04, 1934). Вадою цієї лопати є складність конструкції, громіздкість та незручність роботи при повертанні навколо шарніра шипа, що викликає значні витрати фізичної сили працівника. Найближчим по технічній суті та результату що досягається до заявленого ручного сільськогосподарського інвентаря є інвентар у вигляді лопати, яка включає рукоятку, установлене під гострим кутом до неї лезо з державкою та другу рукоятку, шарнірно з'єднану з п е р ш о ю рукояткою з можливістю повертання її навлоко своєї осі (Заявка Великобританії № 1533014, кл. А 01 В 1/00, 1978). Вадою цієї лопати є те, що завдяки кріпленню другої рукоятки спереду першої, лопата перевертається не більше, ніж на 90°, не повністю зсипаючи грунт з леза лопати. Щоб повністю скинути весь грунт необхідно удаватися до додаткових рухів рук та тулуба, що збільшує фізичне навантаження та втому працюючого. В основу корисної моделі поставлено задачу удосконалити ручний сільськогосподарський інвентар шляхом знаходження оптимального конструктивного положення рукояток, щоб було забезпечено зниження фізичного навантаження та втоми працюючого. Поставлена задача вирішується тим, що в самоперевертаючому сільськогосподарському інвертарі, який включає рукоятку, установлене під гострим кутом до неї лезо з державкою та другу рукоятку, шарнірно з'єднану з першою рукояткою з можливістю повертання її навколо своєї осі, відповідно до корисної моделі, друга рукоятка з'єднана з першою рукояткою з тильного боку державки леза інвентаря та обертається навколо своєї осі. (22) 15.06.99 (24) 28.02.2000 (46) 28.02.2000. Бюл. №1 (72) Іванов Микола Петрович (73) Іванов Микола Петрович С > 00 487 Завдяки такому взаємному положенню рукояток, їхні осі взаємно зміщуються, утворюючи ексцентриситет. Під дією ваги викопаного та трохи піднятого пласта грунту сумісно з вагою інвентаря утворюється крутний момент, який довільно перевертає лезо інвентаря навколо осі першої рукоятки на 180°. На кресленні схематично відображений запропонований інвентар - лопата, загальний вигляд. Самоперевертаюча лопата складається із рукоятки 1 з установленим під гострим кутом (20°) лезом 2. Для кріплення рукоятки 1 лезо 2 в верхній своїй частині закінчується державкою 3, в якій просвердлений наскрізний отвір 4. Через наскрізний отвір 4 з тильного боку леза 2 установлена виготовлена з товстого дроту скоба 5. До скоби 5 з застосуванням шарнірної серги 6 та обертаючого гака 7 приєднана друга рукоятка 8. Місця на рукоятках 1 та 8, на які накладаються долоні рук, обмотані прогумованою ізоляційною стрічкою 9, 10. На державці 3 виконані дві проточки (справа та зліва) для можливості кріплення скоби 5 на сторону, зручну для працюючого. Кут між рукояткою 1 та лезом 2 в 20° є оптимальний. Якщо він більший ніж 20° - зменшується глибина копання, якщо він менший ніж 20° - гірше перевертається пласт грунту. 5 10 15 20 Робота з самоперевертаючою лопатою виконується таким чином. Лопата ставиться працюючим рукояткою 1 прямовисно. Права рука накладена на кінець рукоятки 1, ліва рука, тримаючи рукоятку 8, притискає її до рукоятки 1. Лезо 2 вводять в грунт натиском лівої ноги на опорну поверхню леза 2. Правою рукою рукоятка 1 нахиляється додолу на себе, відділяючи відрізаний пласт грунту. Водночас ліва рука відхиляє рукоятку 8 вліво. Далі працюючий трохи нахиляється вбік рукоятки 8, ліва рука перехоплює рукоятку 8 трохи нижче. Після цього працюючий випрямляється та піднімає при допомозі рукоятки 8 лезо лопати над землею разом з лежачим на ньому викопаним пластом грунту. Пальці правої руки трохи розтискуються та рукоятка 1 довільно обертається по ходу годинникової стрілки навколо своєї осі, скидаючи грунт з леза 2 униз. Дякуючи повному перевертанню лопа25 ти на 180° з його леза повністю зсипається грунт, що значно скорочує фізичне навантаження людини та дозволяє зменшити її втому, тим самим підвищується продуктивність праці при копанні грунту ЗО на малих ділянках землі. Аналогічно виконується робота і з вилами-лопатою. 487 10 Упорядник Техред М. Келемеш Коректор Л. Пчолинська Замовлення 555 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101 I
