Машина для збирання коренеплодів
Номер патенту: 9165
Опубліковано: 30.09.1996
Автори: Умеренко Аркадій Аркадійович, Русанов Іван Іванович, Ривлін Валерій Олександрович, Збарський Борис Абрамович, Покуса Олексій Олександрович, Кузьмінов Вадим Георгійович
Формула / Реферат
Машина для уборки корнеплодов, преимущественно кормовой свеклы, содержащая раму, на которой установлены корнеизвлекающие и транспортирующие рабочие органы и клинообразный щуп, состоящий из двух контактных полозков, отличающаяся тем, что, с целью повышения эффективности работы, она снабжена установленным перед щупом клинообразным с вершиной, направленной по ходу движения, устройством для выравнивания корнеплодов вдоль оси рядка, а расстояние между его свободными концами меньше расстояния между свободными концами контактных полозков щупа.
Текст

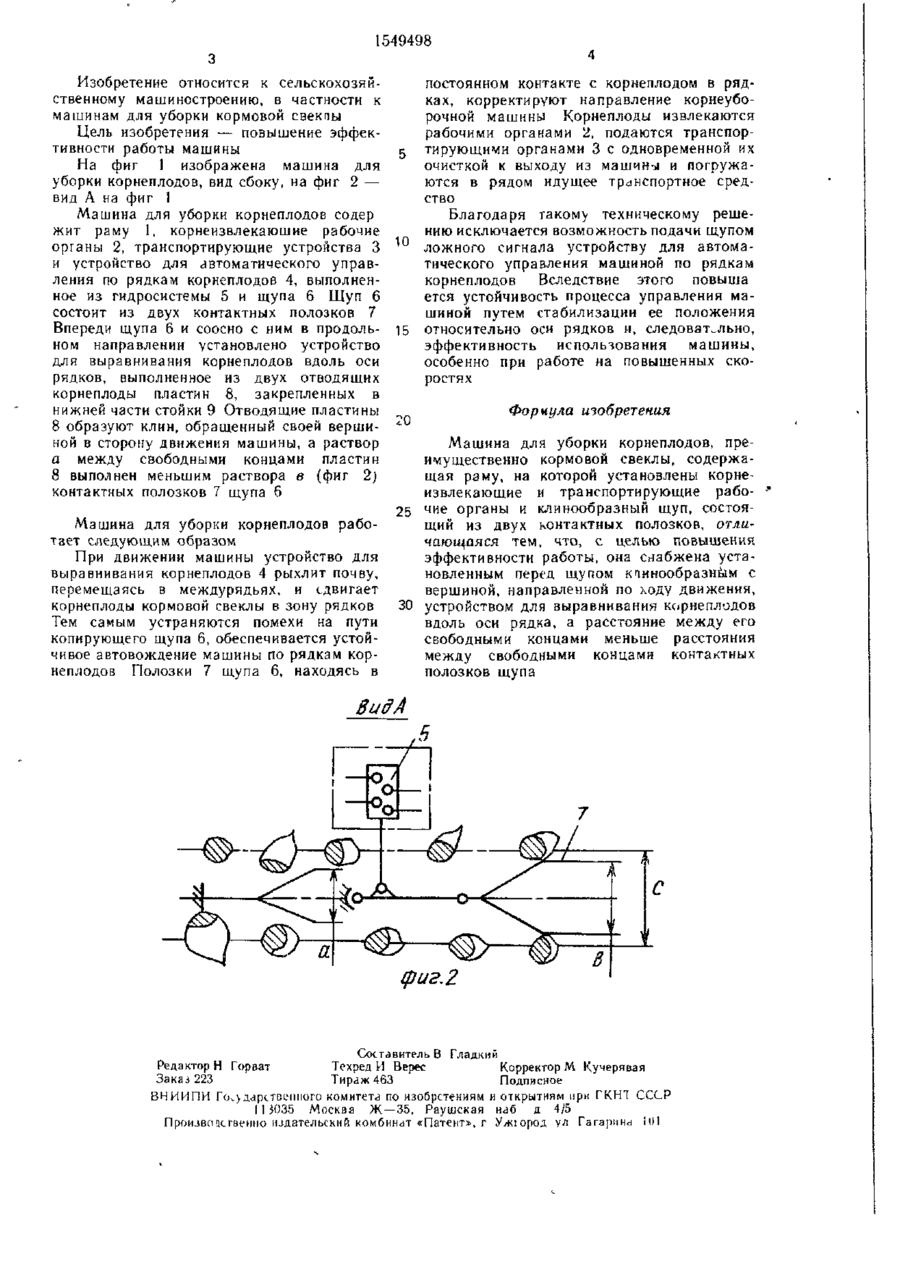

Изобретение относится к сельско хозяйственному машиностроению, в част ности- к машинам для уборки кормовой свеклы Цель изобретения — повышение эффективности работы машины для уборки корнеплодов Машина для уборки корне плодов содержит раму I, на ^о^орой устл новлены корнеизвлекающие рабочие органы 2 и транспортируют^ устройства 3, устройство 4 для автоматического управления по рядкам корнеплодов, состоящие из гидросистемы 5 и щупа 6 Впереди щупа 6 установлено клинообразное по ходу движения устройство 8 для выравнивания корнеплодов вдоль оси рядка, имеющее раствор между свободными концами, меньший раствора контактных полозков щупа При движении машины устройство 8 для вырав нкьания корнеплодов установленное вне реди клинообразного щупа 6 сдвигает находящиеся в междурядий корнеплоды кор мовой свеклы в зону рядков Этим устраняются помехи на путч копирующего щупа 6 и обеспечивается устойчивое автовождение машины по рядкам 2 ил ІП А 9 4 со W /// /У/ УУУ~ ///дарственного комитета по изобретениям и открытиям при ГКЬП СССР 1 1 3035 Москва Ж — 3 5 , Раушская наб д 4/5 Произвсцсгвенно издательский комбинат «Патент», г Ужі ород ул Гагарина І01 Редактор Н Горват З а к а з 223
ДивитисяДодаткова інформація
Назва патенту англійськоюMachine for harvesting tuberous roots
Автори англійськоюUmerenko Arkadii Arkadiiovych, Kuzminov Vadym Heorhiiovych, Pokusa Oleksii Oleksandrovych, Ryvlin Valerii Oleksandrovych, Rusanov Ivan Ivanovych, Zbarskyi Borys Abramovych
Назва патенту російськоюМашина для уборки корнеплодов
Автори російськоюУмеренко Аркадий Аркадьевич, Кузьминов Вадим Георгиевич, Покуса Алексей Александрович, Рывлин Валерий Александрович, Русанов Иван Иванович, Збарский Борис Абрамович
МПК / Мітки
МПК: A01B 69/00, A01D 27/00, A01D 25/04
Мітки: збирання, коренеплодів, машина
