Машина для різання корнеплодів

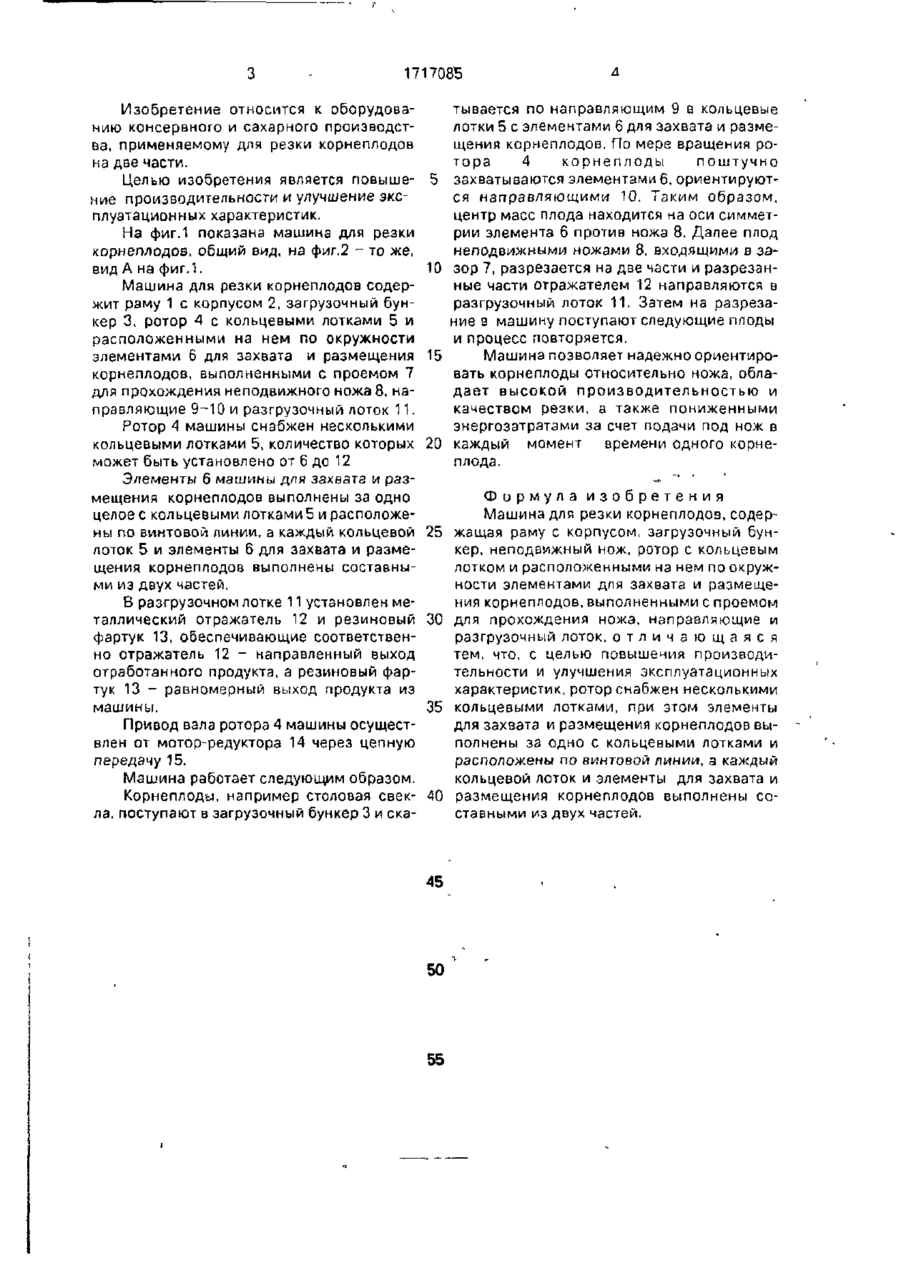

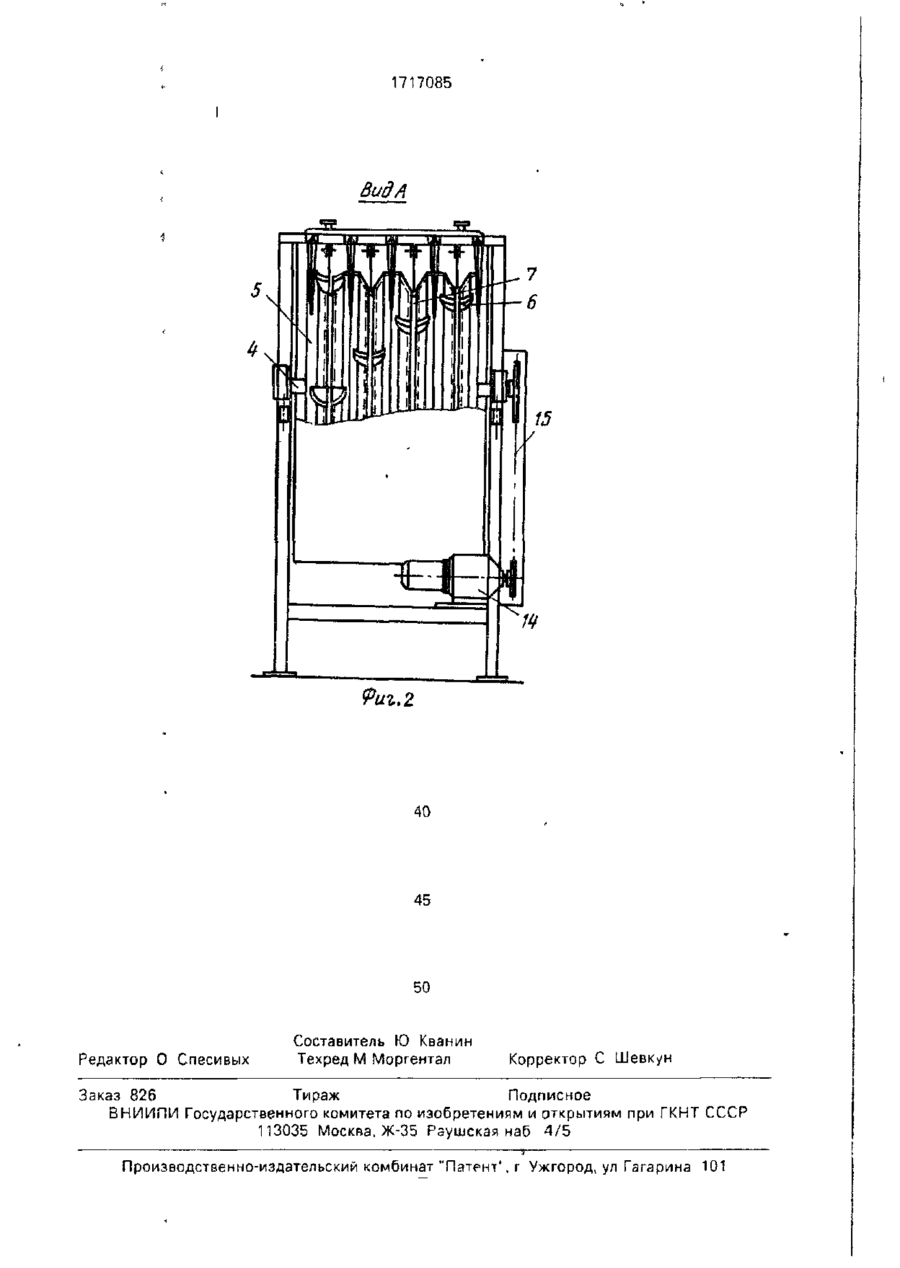

Изобретение относится к оборудованию консервного и сахарного производства, применяемому для резки корнеплодов на две части. Целью изобретения является повышение производительности и улучшение 10 * * * * ^ •• эксплуатационных характеристик. Поставленная цель достигается тем, что машина для резки корнеплодов содержит раму 1 с корпусом 2, загрузочный бункер 3, ротор с кольцевыми лотками и размещенными, на нем по окружности элементами 6 для захвата и размещения корнеплодов, выполненными с проемом для прохождения неподвижного ножа 8, направляющие 9 и 10 и разгрузочный лоток 11. Отличительной особенностью машины является то, что ее ротор снабжен несколькими кольцевыми лотками, количество которых может быть установлено от 6 до 12. Кроме того, элементы 6 машины для захвата \л размещения корнеплодов выполнены заодно с кольцевыми лотками и расположены по винтовой линии, а каждый кольцевой лоток и элементы 6 для захвата и размещения корнеплодов выполнены составными из двух частей. 2 ил. 1717085 Изобретение относится к оборудованию консервного и сахарного производства, применяемому для резки корнеплодов на две части. Целью изобретения является повыше- 5 ние производительности и улучшение эксплуатационных характеристик. На фиг.1 показана машина для резки корнеплодов, общий вид, на фиг.2 - то же, вид А на фиг.1. 10 Машина для резки корнеплодов содержит раму 1 с корпусом 2, загрузочный бункер 3, ротор 4 с кольцевыми лотками 5 и расположенными на нем по окружности элементами 6 для захвата и размещения 15 корнеплодов, выполненными с проемом 7 для прохождения неподвижного ножа 8, направляющие 9-10 и разгрузочный лоток 11, Ротор 4 машины снабжен несколькими кольцевыми лотками 5, количество которых 20 может быть установлено от 6 до 12 Элементы 6 машины для захвата и размещения корнеплодов выполнены за одно целое с кольцевыми лотками 5 и расположены по винтовой линии, а каждый кольцевой 25 лоток 5 и элементы 6 для захвата и размещения корнеплодов выполнены составными из двух частей. В разгрузочном лотке 11 установлен металлический отражатель 12 и резиновый 30 фартук 13, обеспечивающие соответственно отражатель 12 - направленный выход отработанного продукта, а резиновый фартук 13 - равномерный выход продукта из машины. 35 Привод вала ротора 4 машины осуществлен от мотор-редуктора 14 через цепную передачу 15. Машина работает следующим образом. Корнеплоды, например столовая свек- 40 ла, поступают в загрузочный бункер 3 и ска 45 50 55 тывается по направляющим 9 в кольцевые лотки 5 с элементами 6 для захвата и размещения корнеплодов. По мере вращения ротора 4 корнеплоды поштучно захватываются элементами 6, ориентируются направляющими 10. Таким образом, центр масс плода находится на оси симметрии элемента 6 против ножа 8. Далее плод неподвижными ножами 8, входящими в зазор 7, разрезается на две части и разрезанные части отражателем 12 направляются в разгрузочный лоток 11, Затем на разрезание в машину поступают следующие плоды и процесс повторяется, Машина позволяет надежно ориентировать корнеплоды относительно ножа, обладает высокой производительностью и качеством резки, а также пониженными энергозатратами за счет подачи под нож в каждый момент времени одного корнеплода. Формула изобретения Машина для резки корнеплодов, содержэщэя раму с корпусом, загрузочный бункер, неподвижный нож, ротор с кольцевым лотком и расположенными на нем по окружности элементами для захвата и размещения корнеплодов, выполненными с проемом для прохождения ножа, направляющие и разгрузочный лоток, о т л и ч а ю щ а я с я тем, что, с целью повышения производительности и улучшения эксплуатационных характеристик, ротор снабжен несколькими кольцевыми лотками, при этом элементы для захзата и размещения корнеплодов выполнены за одно с кольцевыми лотками и расположены по винтовой линии, а каждый кольцевой яоток и элементы для захвата и размещения корнеплодов выполнены составными из двух частей. 1717085 Вид А 5 Риг. 2 40 45 50 Редактор О Спесивых Составитель (О Кванин Техред М Моргентал Корректор С Шевкун Заказ 826 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35 Раушская наб 4/5 Производственно-издательский комбинат "Патент', г Ужгород, ул Гагарина 101
