Стикове з’єднання будівельних конструкцій

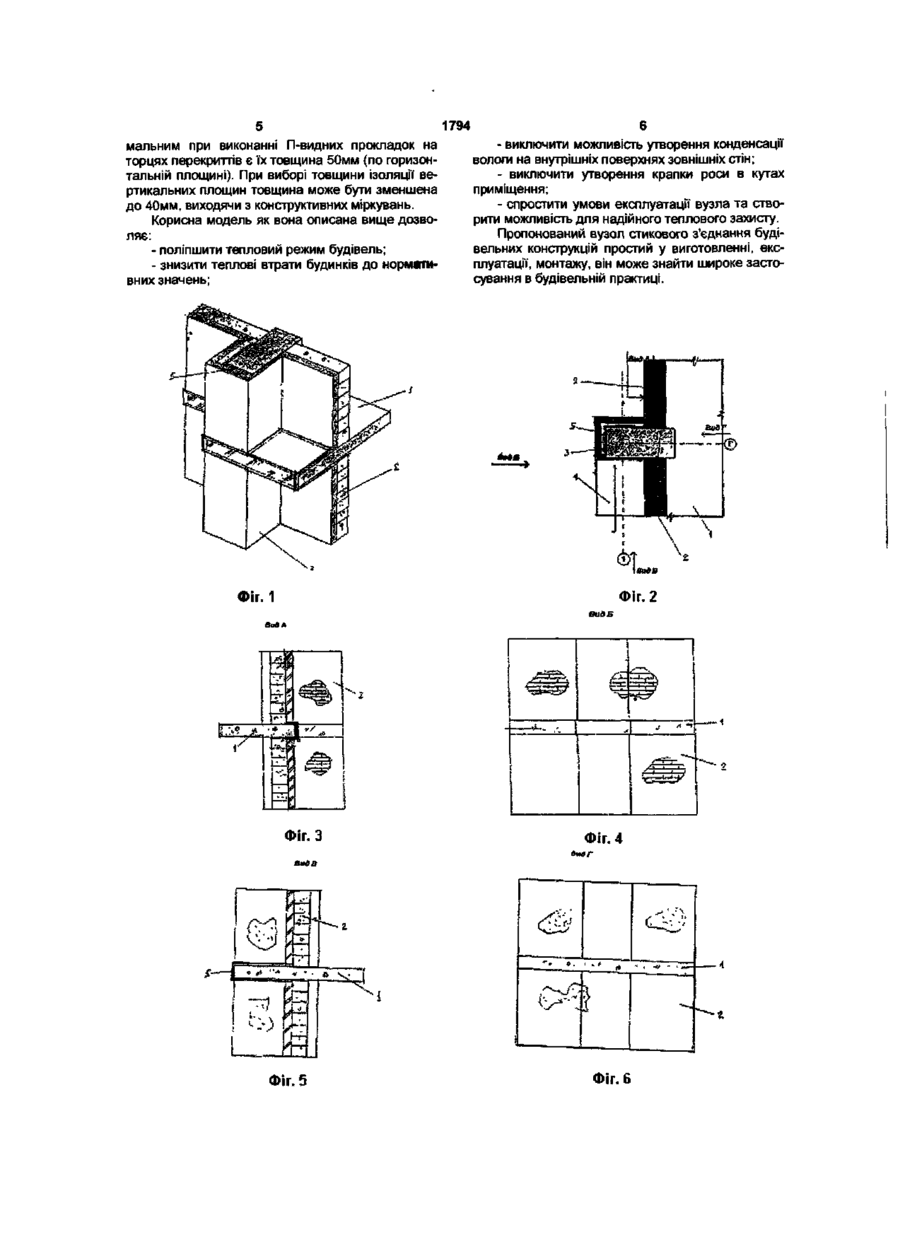

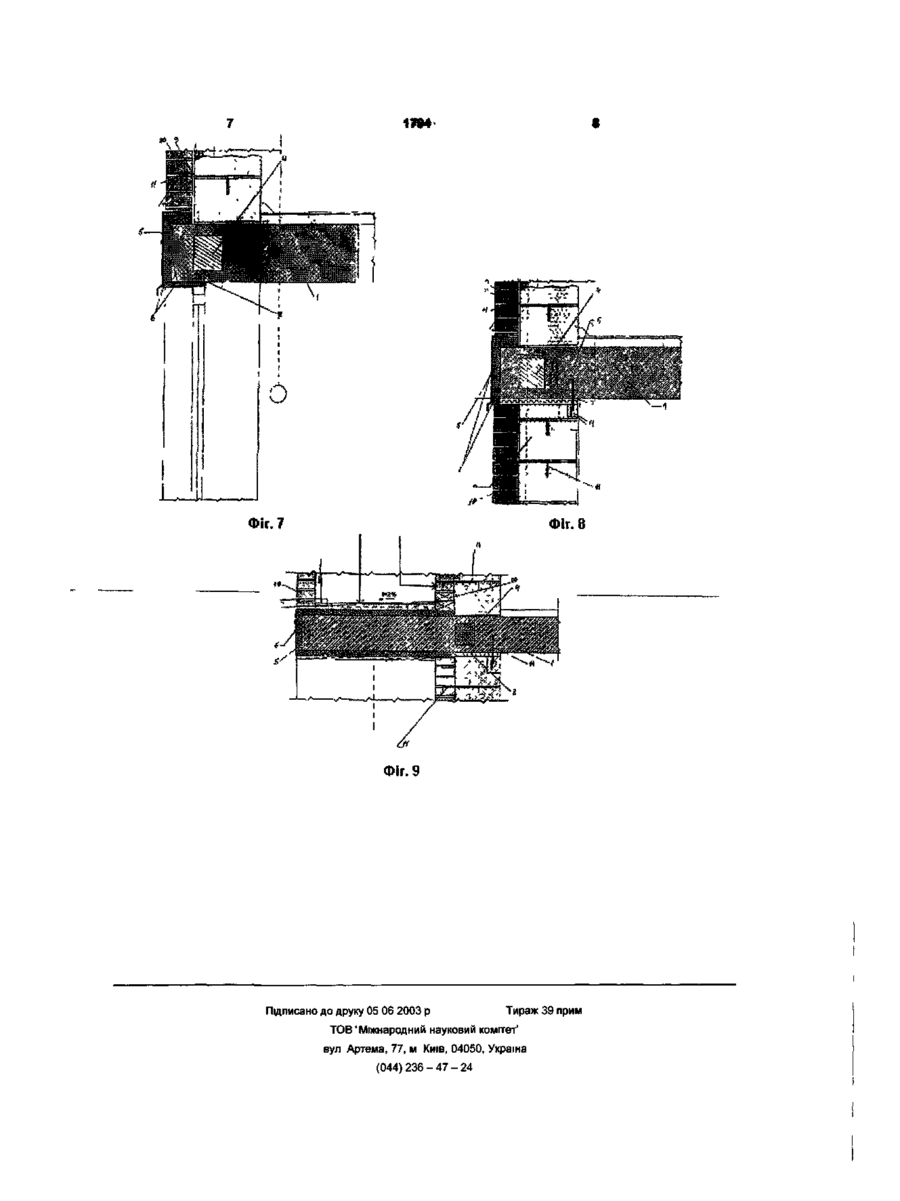

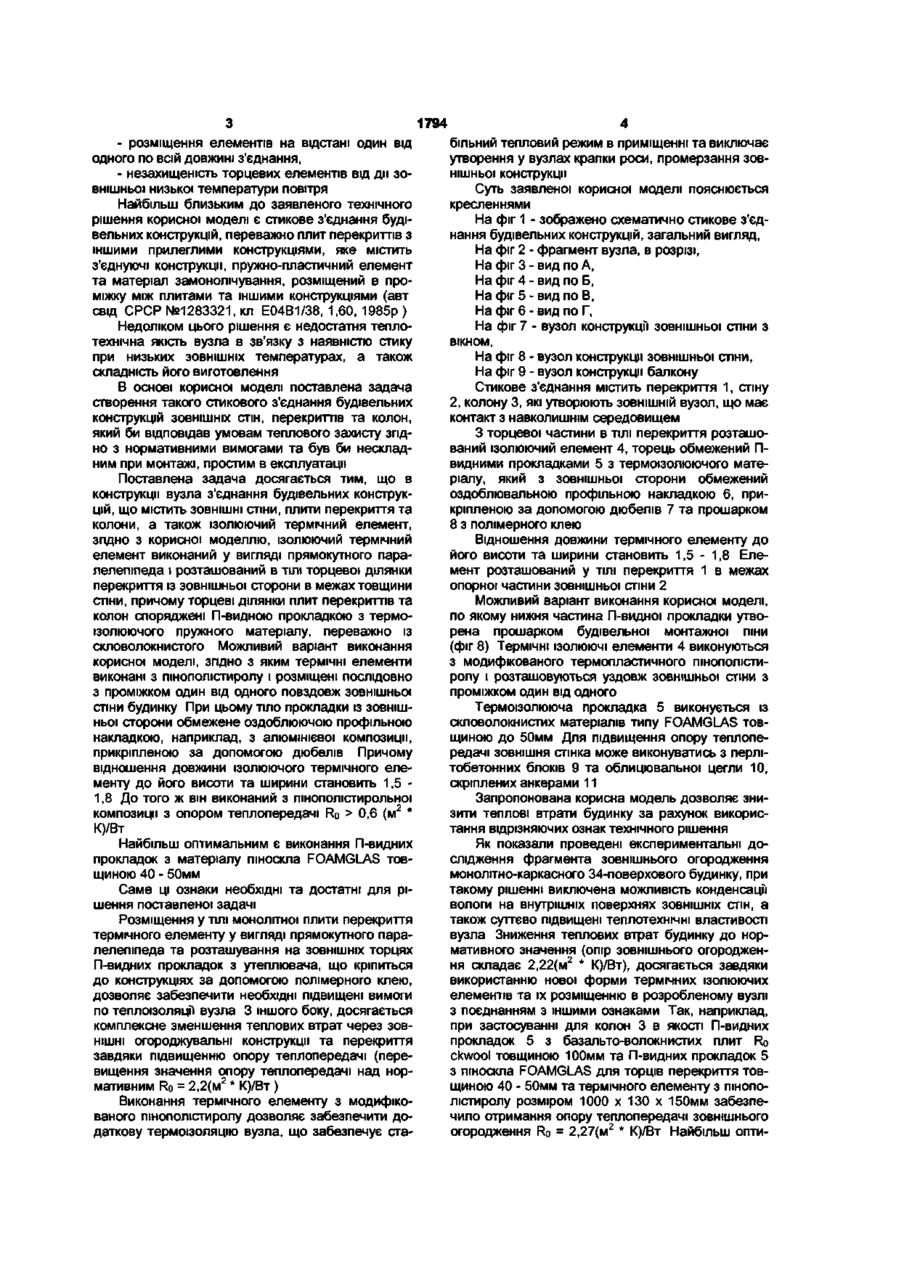

1. Стикове з'єднання будівельних конструкцій, яке містить плити перекриття, зовнішні стіни, колони, ізолюючий елемент та матеріал замонолічування, розміщений в проміжку між конструкціями, яке відрізняється тим, що ізолюючий елемент виконаний у формі прямокутного паралелепіпеда і розташований у тілі торцевої ділянки перекриття з зовнішньої сторони в межах товщини стіни, причому торцеві ділянки плит перекриттів та колон споряджені П-подібною прокладкою з термоізолюючого пружного матеріалу. 2. Стикове з'єднання за п. 1, яке відрізняється тим, що термічний елемент виконаний з пінополістиролу і розподілений на частини, які розміщені послідовно з проміжком один від одного повздовж зовнішньої стіни будинку. 3. Стикове з'єднання за п. 1, яке відрізняється тим, що тіло прокладки з зовнішньої сторони обмежене оздоблювальною профільною накладкою, наприклад з алюмінієвої композиції. 4. Стикове з'єднання за п. 1, яке відрізняється тим, що ізолюючий елемент виконаний із співвідношенням довжини та його ширини і висоти 1,51,8. 5. Стикове з'єднання за п. 1, яке відрізняється тим, що ізолюючий елемент виконаний з полістирольної композиції з опором теплопередачі Ro >0,6(м2 К)Вт. Корисна модель відноситься до галузі будівництва, а саме до вузлових з'єднань панелей перекриттів та колон каркасно-монолітних багатоповерхових житлових та адміністративних будинків. Найбільш раціональним та ефективним використанням запропонованого рішення є вузлове з'єднання будівельних конструкцій будинків з підвищеними вимогами по теплоізоляції монолітнокаркасного типу. Відоме вузлове стикове з'єднання стінових панелей з колоною, яке містить повздовжні ніші на торцях колон, ніші на торцях стінових панелей, які по висоті суміщені з нішами колони та укладки, які розміщені в суміщених нішах стінових панелей та колони. При цьому кожна ніша стінової панелі виконана в формі чотиригранної піраміди, а укладки циліндричної форми (авт. свід. СРСР №1701850, кл. Е04В1/38, 1989р.). До суттєвих недоліків відомого рішення відноситься складність його конструкції та низькі теплотехнічні характеристики, що викликано утворенням містків холоду завдяки трубній формі укладки. Ві домий також стиковий вузол будівельних конструкцій, в жому використовують гнучкий матеріал типу поліуретану, що розташовується між бетонними конструкціями, одна з яких має порожнечу, в якій розміщується металевий швелер, що замонолічений в бетоні (пат. США 3527009, кл. США 52288,1970р.). Недоліком цього рішення є складність його монтажу, що пов'язано з необхідністю розміщувати в порожнечі швелер, а також складність ізоляції найбільш віддаленої в зовнішньому напрямку частини ущільнюючого пристрою. Також відоме стикове з'єднання панелей стін з плитами перекриттів будівлі, що містить ізоляційні елементи з піддатливим матеріалом у вигляді полушки (авт. свід. СРСР №1698387, кл. Е04В1/38, 1989р.). До основних недоліків цього технічного рішення відносяться такі: - складність виконання ізоляційного елемента у вигляді подушки, заповненої піддатливим матеріалом; 6. Стикове з'єднання за п. 1, яке відрізняється тим, що прокладки виконані з піноскла FOAMGLAS товщиною 40-50 мм. 1794 - розміщення елементів на відстані один від одного по всій довжині з'єднання, - незахищеність торцевих елементів від ди зовнішньої низької температури повітря Найбільш близьким до заявленого технічного рішення корисної моделі є стикове з'єднання будівельних конструкцій, переважно плит перекриттів з іншими прилеглими конструкціями, яке містить з'єднуючі конструкції, пружно-пластичний елемент та матеріал замонолічування, розміщений в проміжку між плитами та іншими конструкціями (авт свід СРСР №1283321, кл Е04В1/38, 1,60, 1985р ) Недоліком цього рішення є недостатня теплотехнічна якість вузла в зв'язку з наявністю стику при низьких ЗОВНІШНІХ температурах, а також складність його виготовлення В основі корисної моделі поставлена задача створення такого стикового з'єднання будівельних конструкцій ЗОВНІШНІХ стін, перекриттів та колон, який би відповідав умовам теплового захисту згідно з нормативними вимогами та був би нескладним при монтажі, простим в експлуатації Поставлена задача досягається тим, що в конструкції вузла з'єднання будівельних конструкцій, що містить ЗОВНІШНІ стіни, плити перекриття та колони, а також ізолюючий термічний елемент, згідно з корисної моделлю, ізолюючий термічний елемент виконаний у вигляді прямокутного паралелепіпеда і розташований в ТІЛІ торцевої ділянки перекриття із зовнішньої сторони в межах товщини стіни,причому торцеві ділянки плит перекриттів та колон споряджені П-видною прокладкою з термоізолюючого пружного матеріалу, переважно із скловолокнистого Можливий варіант виконання корисної моделі, згідно з яким термічні елементи виконані з пінополістиролу і розміщені послідовно з проміжком один від одного повздовж зовнішньої стіни будинку При цьому тіло прокладки із зовнішньої сторони обмежене оздоблюючою профільною накладкою, наприклад, з алюмінієвої композиції, прикріпленою за допомогою дюбелів Причому відношення довжини ізолюючого термічного елементу до його висоти та ширини становить 1,5 1,8 До того ж він виконаний з пінополістирольної композиції з опором теплопередачі Ro > 0,6 (м 2 * К)/Вт Найбільш оптимальним є виконання П-видних прокладок з матеріалу піноскла FOAMGLAS товщиною 40 - 50мм Саме ці ознаки необхідні та достатні для рішення поставленої задачі Розміщення у ТІЛІ монолітної плити перекриття термічного елементу у вигляді прямокутного паралелепіпеда та розташування на ЗОВНІШНІХ торцях П-видних прокладок з утеплювача, що кріпиться до конструкціях за допомогою полімерного клею, дозволяє забезпечити необхідні підвищені вимоги по теплоізоляції вузла 3 іншого боку, досягається комплексне зменшення теплових втрат через ЗОВНІШНІ огороджувальні конструкції та перекриття завдяки підвищенню опору теплопередачі (перевищення значення опору теплопередачі над нормативним Ro = 2,2(м2 * К)/Вт ) Виконання термічного елементу з модифікованого пінополістиролу дозволяє забезпечити додаткову термоізоляцію вузла, що забезпечує ста більний тепловий режим в приміщенні та виключає утворення у вузлах крапки роси, промерзання зовнішньої конструкції Суть заявленої корисної моделі пояснюється кресленнями На фіг 1 - зображено схематично стикове з'єднання будівельних конструкцій, загальний вигляд, На фіг 2 - фрагмент вузла, в розрізі, На фіг 3 - вид по А, На фіг 4 - вид по Б, На фіг 5 - вид по В, На фіг 6 - вид по Г, На фіг 7 - вузол конструкції зовнішньої стіни з вікном, На фіг 8 - вузол конструкції зовнішньої стіни, На фіг 9 - вузол конструкції балкону Стикове з'єднання містить перекриття 1, стіну 2, колону 3, які утворюють ЗОВНІШНІЙ вузол, що має контакт з навколишнім середовищем З торцевої частини в ТІЛІ перекриття розташований ізолюючий елемент 4, торець обмежений Пвидними прокладками 5 з термоізолюючого матеріалу, який з зовнішньої сторони обмежений оздоблювальною профільною накладкою 6, прикріпленою за допомогою дюбелів 7 та прошарком 8 з полімерного клею Відношення довжини термічного елементу до його висоти та ширини становить 1,5 - 1,8 Елемент розташований у ТІЛІ перекриття 1 в межах опорної частини зовнішньої стіни 2 Можливий варіант виконання корисної моделі, по якому нижня частина П-видної прокладки утворена прошарком будівельної монтажної піни (фіг 8) Термічні ІЗОЛЮЮЧІ елементи 4 виконуються з модифікованого термопластичного пінополістиролу і розташовуються уздовж зовнішньої стіни з проміжком один від одного Термоізолююча прокладка 5 виконується із скловолокнистих матеріалів типу FOAMGLAS товщиною до 50мм Для підвищення опору теплопередачі зовнішня стінка може виконуватись з перлітобетонних блоків 9 та облицювальної цегли 10, скріплених анкерами 11 Запропонована корисна модель дозволяє знизити теплові втрати будинку за рахунок використання відрізняючих ознак технічного рішення Як показали проведені експериментальні дослідження фрагмента зовнішнього огородження монолітно-каркасного 34-поверхового будинку, при такому рішенні виключена можливість конденсації вологи на внутрішніх поверхнях ЗОВНІШНІХ СТІН, а також суттєво підвищені теплотехнічні властивості вузла Зниження теплових втрат будинку до нормативного значення (опір зовнішнього огородження складає 2,22(м2 * К)/Вт), досягається завдяки використанню нової форми термічних ізолюючих елементів та їх розміщенню в розробленому вузлі з поєднанням з іншими ознаками Так, наприклад, при застосуванні для колон 3 в якості П-видних прокладок 5 з базальто-волокнистих плит Ro ckwool товщиною 100мм та П-видних прокладок 5 з піноскла FOAMGLAS для торців перекриття товщиною 40 - 50мм та термічного елементу з пінополістиролу розміром 1000 х 130 х 150мм забезпечило отримання опору теплопередачі зовнішнього огородження Ro = 2,27(м2 * К)/Вт Найбільш опти 1794 мальним при виконанні П-видних прокладок на торцях перекриттів є їх товщина 50мм (по горизонтальній площині). При виборі товщини ізоляції вертикальних площин товщина може бути зменшена до 40мм, виходячи з конструктивних міркувань. Корисна модель як вона описана вище дозволяє: - поліпшити тепловий режим будівель; - знизити теплові втрати будинків до нормативних значень; 6 - виключити можливість утворення конденсації вологи на внутрішніх поверхнях зовнішніх стін; - виключити утворення крапки роси в кутах приміщення; - спростити умови експлуатації вузла та створити можливість для надійного теплового захисту. Пропонований вузол стикового з'єднання будівельних конструкцій простий у виготовленні, експлуатації, монтажу, він може знайти широке застосування в будівельній практиці. ФІГ. 1 І X Фіг. 4 Фіг. 5 Фіг. 6 1794 Фіг. 7 Фіг. 8 Фіг. 9 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ' Міжнародний науковий комітет' вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
