Спосіб відокремлювання електропровідних часток із їх суміші з іншими речовинами
Номер патенту: 18015
Опубліковано: 17.06.1997
Автори: Есельбах Вадим Сергійович, Теплицький Євген Борисович, Дорофєєв Володимир Миколайович, Есельбах Сергій Борисович
Формула / Реферат
Способ отделения электропроводных частиц из их смеси с другими веществами, включающий измельчение смеси, диспергирование ее в электропроводной жидкости, электромагнитное ускорение взвеси, уборку и утилизацию отделенных частиц, отличающийся тем, что взвесь подают в восходящий поток, создают во взвеси электромагнитное облегчение и регулируют ее величину плотностью тока соответственно индукции магнитного поля, удельному весу взвеси, частиц и их объемной доле во взвеси.
Текст

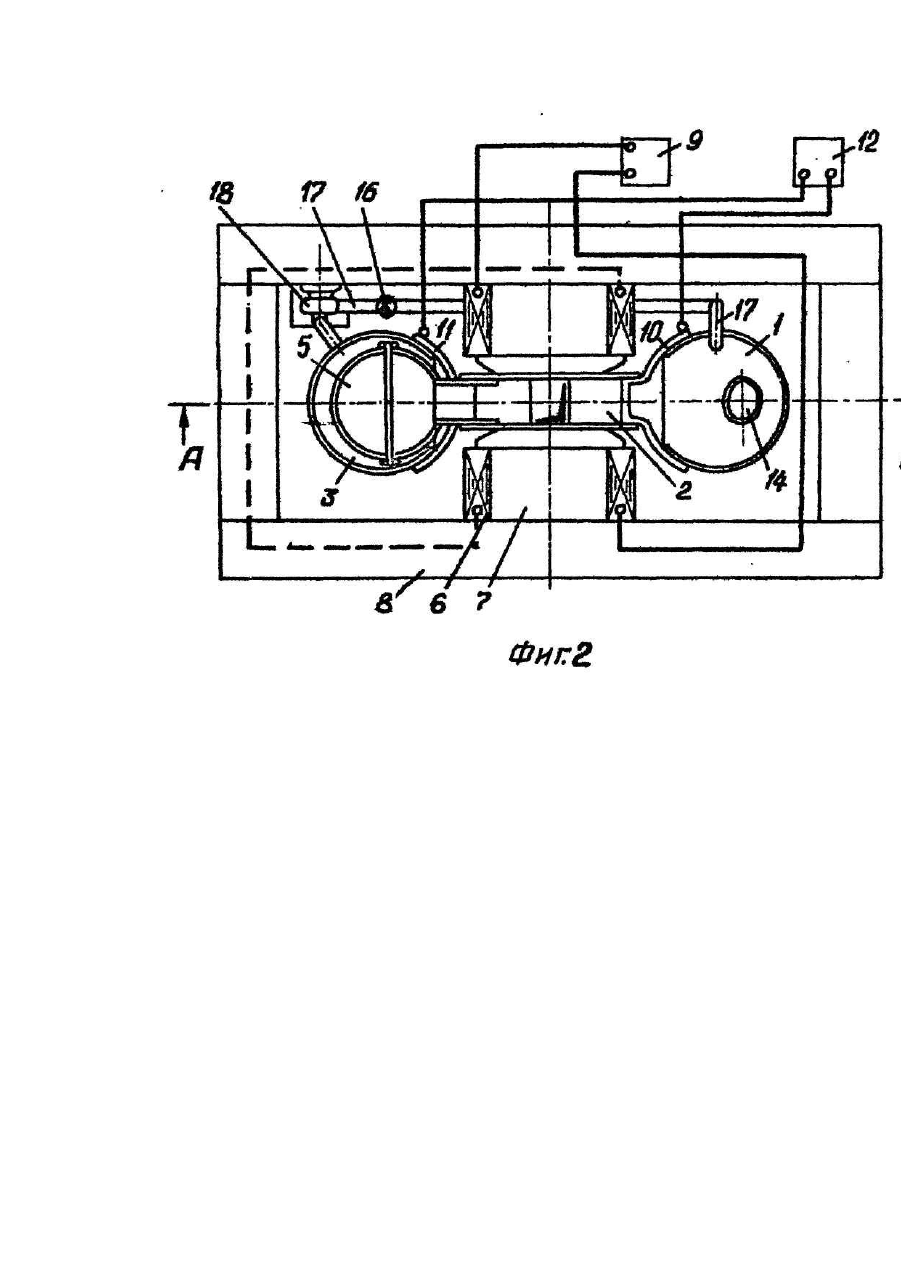

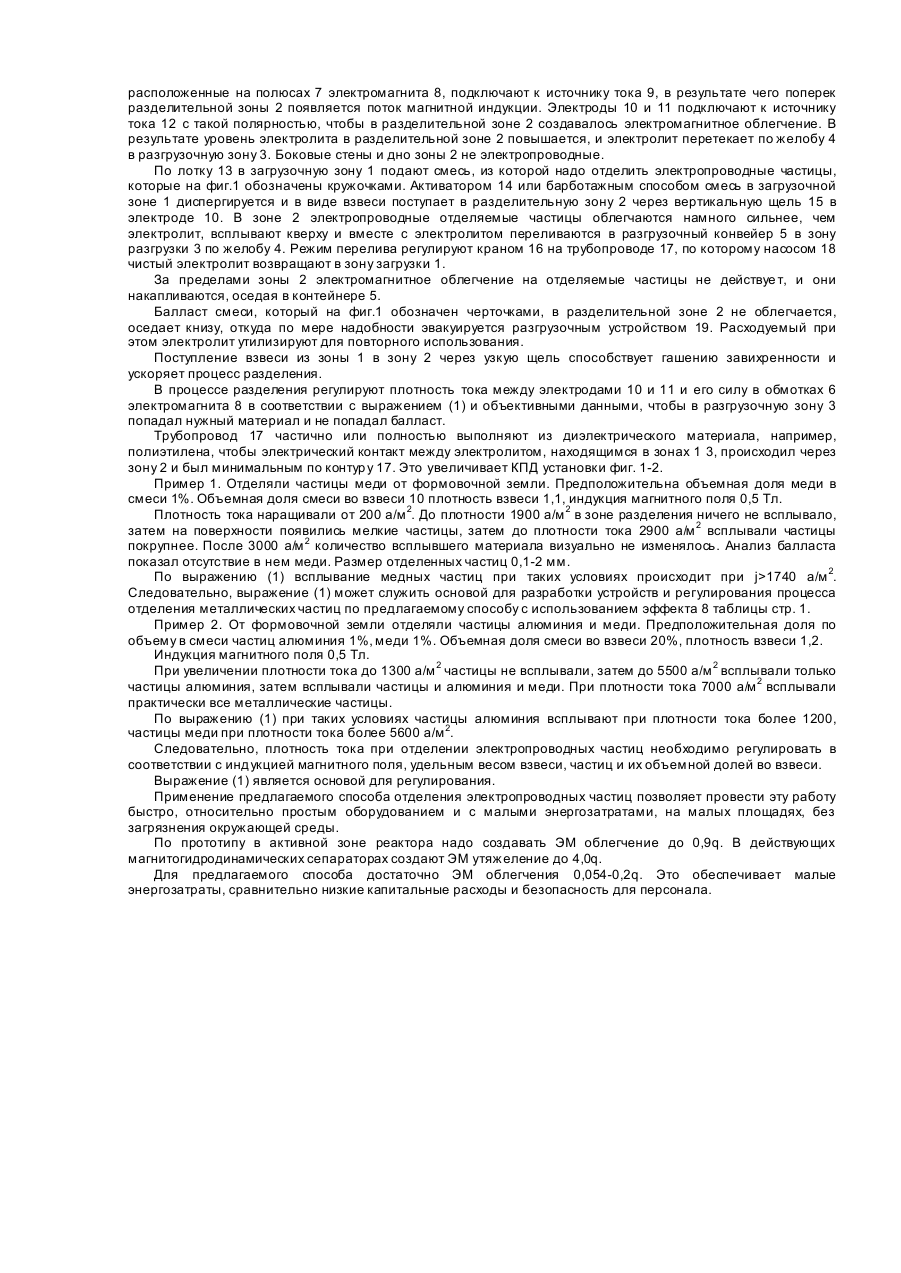

Изобретение относится к отделению разнородных частиц из их смеси, может быть использовано при обогащении руд, утилизации шлаков, отделении неферромагнитных частиц металлов и други х технологических процессах, где требуется отделение электропроводных частиц из их смесей с другими веществами. Известно применение электромагнитного ускорения взвеси твердых или жидких частиц в электропроводной жидкости. Варианты такого применения в различных технологических процессах, являющиеся аналогами предлагаемого способа, представлены в таблице. В способах, при которых реализуются варианты 1,4, 6 и 7, ЭМ ускорение интенсифицирует естественные процессы всплывания или осаждения, их применение описано в источниках [1,2]. Эти варианты могут быть осуществлены и центрифугированием. Варианты 2, 3, 5 и 8, при которых ЭМ ускорение заставляет частицы двигаться в направлении, противоположном силе земного тяготения, представляют интерес для техники тем, что без ЭМ ускорения и могут быть реализованы. Известно ЭМ утяжеление расплава ферросилиция с частицами магния, при котором ЭМ силы удерживают магний в глубине расплава до полного усвоения [3]. вариант 2 таблицы, с.1. Известно ЭМ утяжеление взвесей горных масс и обогащаемого сырья в электролитах, при котором путем регулирования плотности тока добиваются избирательного всплывания частиц заданной плотности, вариант 5 [1]. Этот вариант является физической основой работы магнитогидродинамических сепараторов. Требует больших энергозатрат. Наиболее близким по технической сущности и достигаемым результатам является способ отделения электропроводных частиц из их смеси с другими веществами, включающий измельчение смеси, диспергирование ее в электропроводной жидкости, электромагнитное ускорение взвеси, уборку и утилизацию отделенных частиц. Электромагнитное облегчение чугуна до такой степени, чтобы в нем потонула неэлектропроводная кремнемагниевая лигатура. Лигатуру подают в облегченный ЭМ способом восходящий поток чугуна, регулир уют облегчение плотностью тока, лигатура тонет. Используется вариант 3. В глубине чугуна лигатура расплавляется, приобретает большую электропроводность и всплывает в восходящем потоке чугуна, чему способствует его ЭМ облегчение. Это вариант 4. Затем лигатура попадает вместе с чугуном в зону его ЭМ утяжеления (вариант 2), где погружается и пребывает до полного растворения в чугуне [4]. Недостатком известного способа является необходимость создания в облегченном восходящем потоке чугуна достаточно большого ЭМ облегчения, приближающегося к 0,9q ("q" - ускорение земного тяготения), что опасно из-за возможности выброса и требует больших энергозатрат. Технической задачей изобретения является создание такого способа отделения электропроводных частиц, в котором за счет регулирования параметров электромагнитного облегчения разделяемой взвеси достигается быстрое отделение электропроводных частиц из их смесей с другими веществами при малых энергозатратах без опасности выбросов. Поставленная задача решается тем, что в способе отделения электропроводных частиц из их смеси с другими веществами, включающем измельчение смеси, диспергирование ее в электропроводной жидкости, электромагнитное ускорение взвеси, уборку и утилизацию отделенных частиц, согласно изобретению взвесь подают в восходящий поток, создают во взвеси электромагнитное облегчение и регулируют его величину плотностью тока соответственно индукции магнитного поля, удельному весу взвеси, частиц и их объемной доле во взвеси, что позволяет быстро отделить электропроводные частицы из их смеси с другими веществами при малых энергозатратах без опасности выбросов. При электромагнитном облегчении взвеси все ее составляющие, а именно: отделяемые частицы, диспергирующая жидкость и балласт изменяют свой кажущийся удельный вес по-разному. Наибольшее облегчение испытывают отделяемые электропроводные частицы. Диспергирующая жидкость облегчается слабо. Балласт относительно жидкости становится тяжелее. Если кажущийся удельный вес балласта g", жидкости g и у отделяемых частиц g', то в результате электромагнитного облегчения и его регулирования создается гравитационная обстановка, когда g"> g > > g'. Реализуется вариант 8 таблицы, не используемый в други х способах. Происходит быстрое разделение взвеси: тяжелые электропроводные частицы с большой скоростью (» 0,5 м/с) в восходящем спутном потоке всплывают, обгоняя его, к поверхности и поступают на разгрузку. Балласт оседает с естественной скоростью. Алгоритмом регулирования плотности тока во взвеси дли достижения повального или выборочного всплывания отделяемых частиц является выражение [1]: где β - отношение плотностей частиц и жидкости; g - действительный удельный вес взвеси, н/м 3; В - индукция магнитного поля, Тл; V’ - объемная доля отделяемых частиц; V - объемная доля диспергирующей жидкости; V’’ - объемная доля балласта. На фиг.1 показан разрез А-А на фиг.2; на фи г.2 - аппарат в плане. Способ заключается в следующем. Реактор, содержащий загрузочную зону 1, разделительную 2 и разгрузочную 3 заполняют электролитом, водным раствором поваренной соли. Под носок желоба 4 помещают контейнер 5, снабженный окнами из сетки или ткани, пропускающими электролит и не пропускающими отделяемые частицы. Обмотки 6, расположенные на полюсах 7 электромагнита 8, подключают к источнику тока 9, в результате чего поперек разделительной зоны 2 появляется поток магнитной индукции. Электроды 10 и 11 подключают к источнику тока 12 с такой полярностью, чтобы в разделительной зоне 2 создавалось электромагнитное облегчение. В результате уровень электролита в разделительной зоне 2 повышается, и электролит перетекает по желобу 4 в разгрузочную зону 3. Боковые стены и дно зоны 2 не электропроводные. По лотку 13 в загрузочную зону 1 подают смесь, из которой надо отделить электропроводные частицы, которые на фиг.1 обозначены кружочками. Активатором 14 или барботажным способом смесь в загрузочной зоне 1 диспергируется и в виде взвеси поступает в разделительную зону 2 через вертикальную щель 15 в электроде 10. В зоне 2 электропроводные отделяемые частицы облегчаются намного сильнее, чем электролит, всплывают кверху и вместе с электролитом переливаются в разгрузочный конвейер 5 в зону разгрузки 3 по желобу 4. Режим перелива регулируют краном 16 на трубопроводе 17, по которому насосом 18 чистый электролит возвращают в зону загрузки 1. За пределами зоны 2 электромагнитное облегчение на отделяемые частицы не действуе т, и они накапливаются, оседая в контейнере 5. Балласт смеси, который на фиг.1 обозначен черточками, в разделительной зоне 2 не облегчается, оседает книзу, откуда по мере надобности эвакуируется разгрузочным устройством 19. Расходуемый при этом электролит утилизируют для повторного использования. Поступление взвеси из зоны 1 в зону 2 через узкую щель способствует гашению завихренности и ускоряет процесс разделения. В процессе разделения регулируют плотность тока между электродами 10 и 11 и его силу в обмотках 6 электромагнита 8 в соответствии с выражением (1) и объективными данными, чтобы в разгрузочную зону 3 попадал нужный материал и не попадал балласт. Трубопровод 17 частично или полностью выполняют из диэлектрического материала, например, полиэтилена, чтобы электрический контакт между электролитом, находящимся в зонах 1 3, происходил через зону 2 и был минимальным по контур у 17. Это увеличивает КПД установки фиг. 1-2. Пример 1. Отделяли частицы меди от формовочной земли. Предположительна объемная доля меди в смеси 1%. Объемная доля смеси во взвеси 10 плотность взвеси 1,1, индукция магнитного поля 0,5 Тл. Плотность тока наращивали от 200 а/м 2. До плотности 1900 а/м 2 в зоне разделения ничего не всплывало, затем на поверхности появились мелкие частицы, затем до плотности тока 2900 а/м 2 всплывали частицы покрупнее. После 3000 а/м 2 количество всплывшего материала визуально не изменялось. Анализ балласта показал отсутствие в нем меди. Размер отделенных частиц 0,1-2 мм. По выражению (1) всплывание медных частиц при таких условиях происходит при j>1740 а/м 2. Следовательно, выражение (1) может служить основой для разработки устройств и регулирования процесса отделения металлических частиц по предлагаемому способу с использованием эффекта 8 таблицы стр. 1. Пример 2. От формовочной земли отделяли частицы алюминия и меди. Предположительная доля по объему в смеси частиц алюминия 1%, меди 1%. Объемная доля смеси во взвеси 20%, плотность взвеси 1,2. Индукция магнитного поля 0,5 Тл. При увеличении плотности тока до 1300 а/м 2 частицы не всплывали, затем до 5500 а/м 2 всплывали только частицы алюминия, затем всплывали частицы и алюминия и меди. При плотности тока 7000 а/м 2 всплывали практически все металлические частицы. По выражению (1) при таких условиях частицы алюминия всплывают при плотности тока более 1200, частицы меди при плотности тока более 5600 а/м 2. Следовательно, плотность тока при отделении электропроводных частиц необходимо регулировать в соответствии с индукцией магнитного поля, удельным весом взвеси, частиц и их объемной долей во взвеси. Выражение (1) является основой для регулирования. Применение предлагаемого способа отделения электропроводных частиц позволяет провести эту работу быстро, относительно простым оборудованием и с малыми энергозатратами, на малых площадях, без загрязнения окружающей среды. По прототипу в активной зоне реактора надо создавать ЭМ облегчение до 0,9q. В действующих магнитогидродинамических сепараторах создают ЭМ утяжеление до 4,0q. Для предлагаемого способа достаточно ЭМ облегчения 0,054-0,2q. Это обеспечивает малые энергозатраты, сравнительно низкие капитальные расходы и безопасность для персонала.
ДивитисяДодаткова інформація
Автори англійськоюDorofieiev Volodymyr Mykolaiovych, Eselbakh Serhii Borysovych, Teplytskyi Yevhen Borysovych, Eselbakh Vadym Serhiiovych
Автори російськоюДорофеев Владимир Николаевич, Эсельбах Сергей Борисович, Теплицкий Евгений Борисович, Эсельбах Вадим Сергеевич
МПК / Мітки
Мітки: речовинами, часток, відокремлювання, спосіб, електропровідних, іншими, суміші
