Вогнегасник

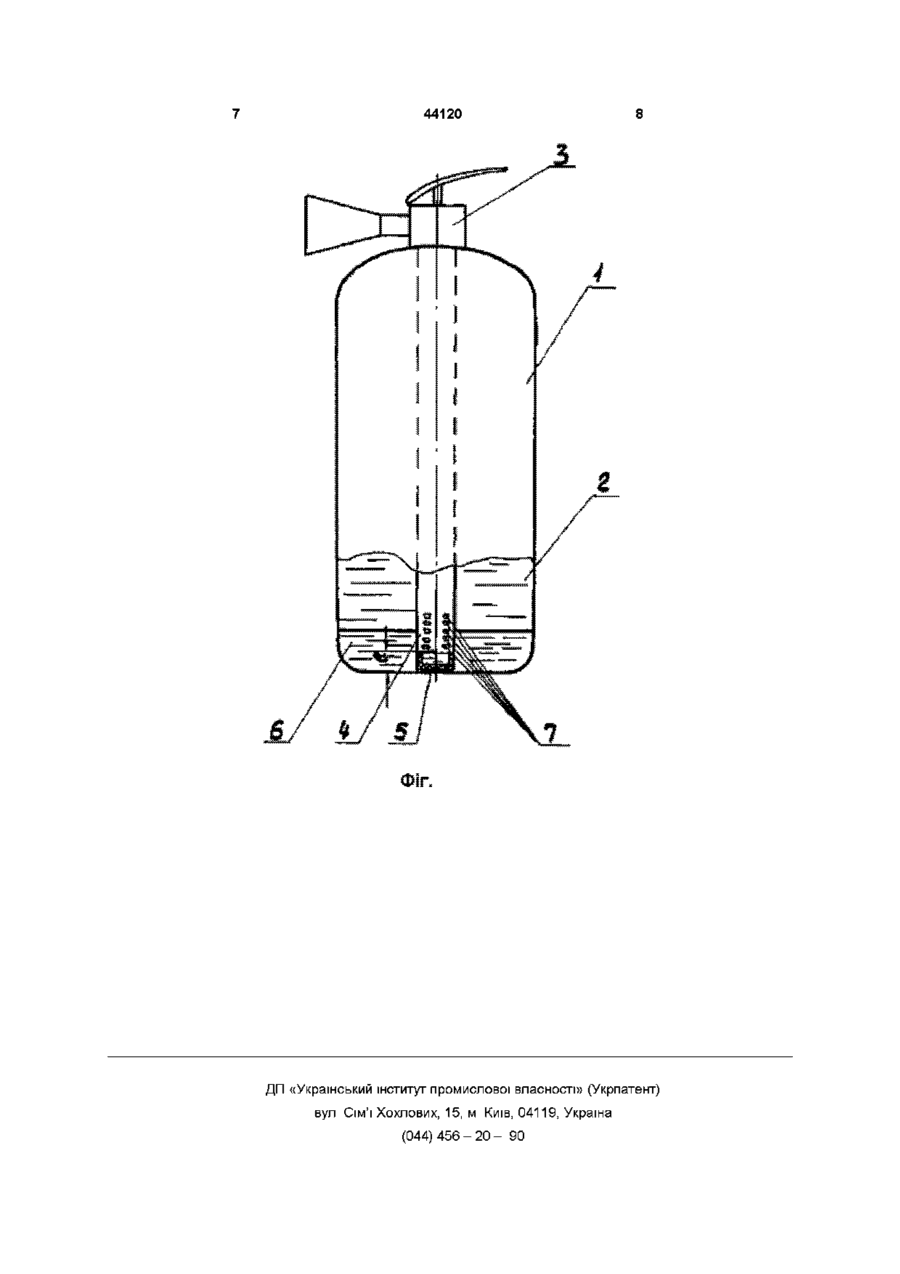

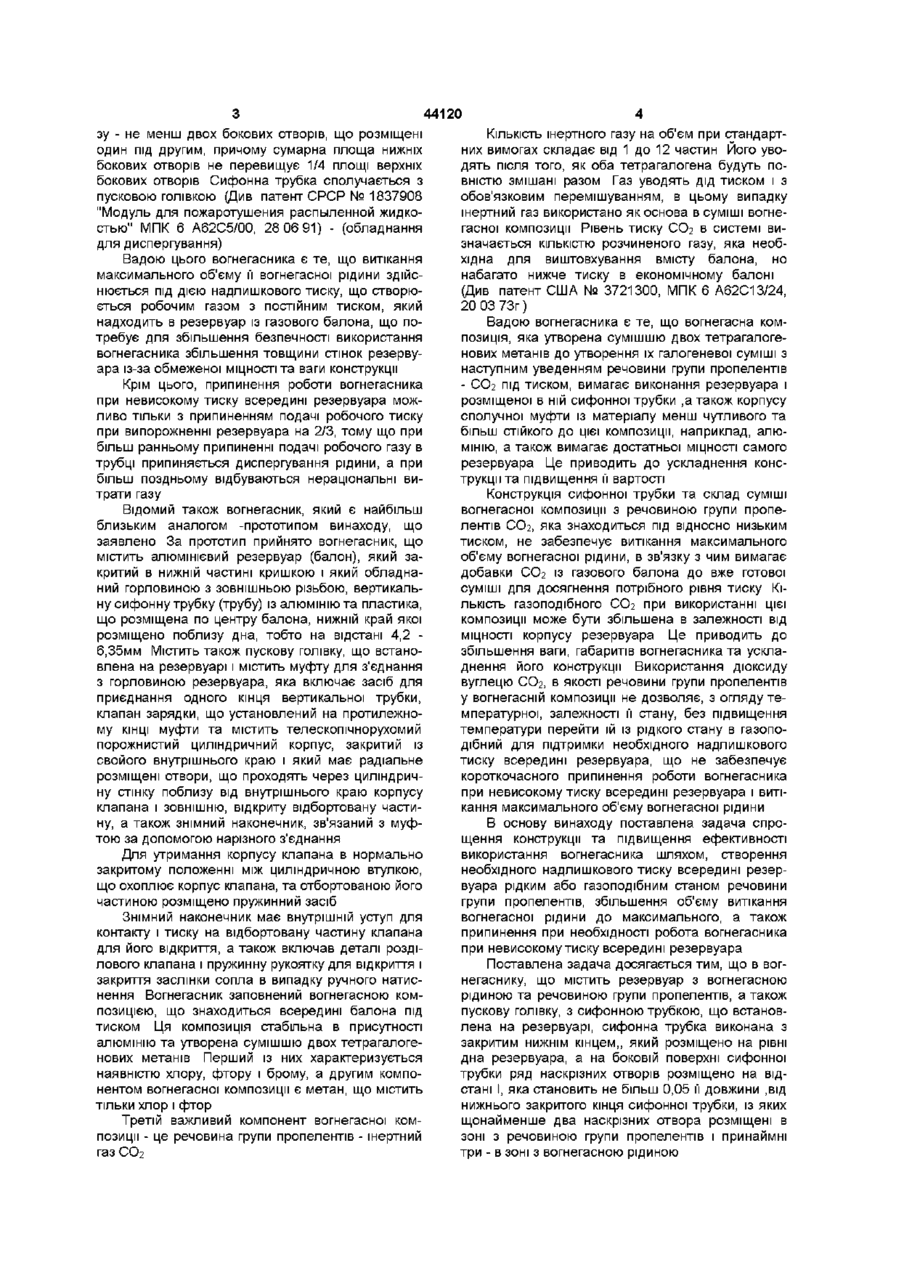

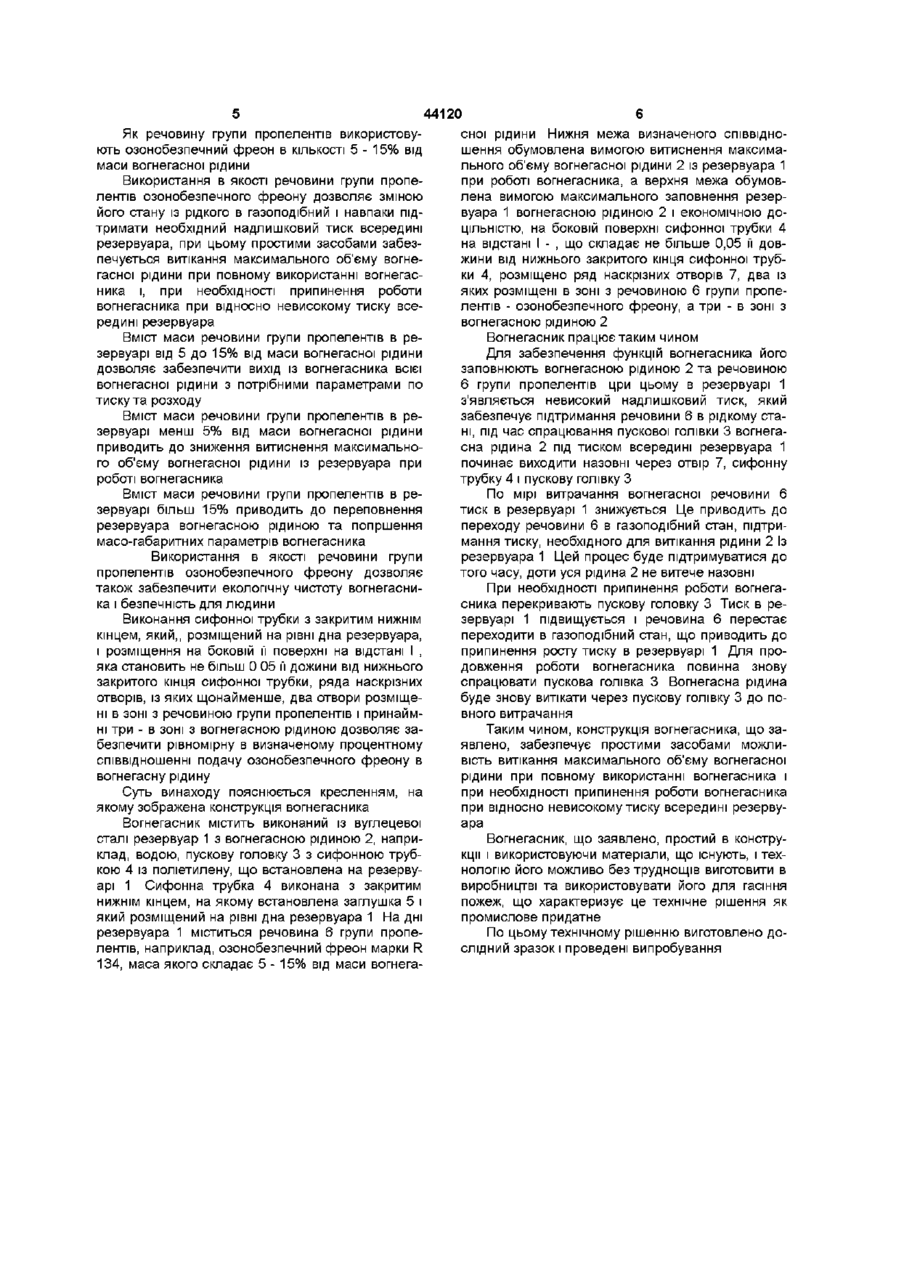

1 Вогнегасник, що містить резервуар з вогнєгасною рідиною та речовиною групи пропелентів, а також пускову головку з сифонною труб кою, що встановлена на резервуарі, який відрізняється тим, що сифонна трубка виконана з закритим нижнім кінцем, який розміщено на рівні дна резервуара, а на боковій поверхні сифонної трубки ряд наскрізних отворів розміщено на відстані /, яка становить не більш 0,05 її довжини, від нижнього закритого кінця сифонної трубки, при цьому щонайменше два наскрізних отвори цього ряду розміщені в зоні з речовиною групи пропелентів і принаймні три - в зоні з вогнєгасною рідиною 2 Вогнегасник за п 1, який відрізняється тим, що як речовину групи пропелентів використовують озонобезпечний фреон в КІЛЬКОСТІ 5-15% від маси вогнегасної рідини Винахід відноситься до протипожежної техніки, а саме, до переносних, стаціонарних вогнегасників, систем, що призначені для гасіння осередків пожеж Відомий вогнегасник ручного типу містить резервуар для вогнегасної речовини з сифонною трубкою та випускним трубопроводом, що закінчується пусковою голівкою (пшогенератором), балон стисненого газу з механізмом включення, що з'єднаний газовим трубопроводом через редуктор з резервуаром На випускному трубопроводі між резервуаром з вогнєгасною речовиною та пусковою голівкою (пшогенератором) встановлено механізм включення резервуара, що має підпружинений шток з клапаном, механізм включення балона стисненого газу розміщено в корпусі 1, має шток з осьовими і з'єднаних з ним наскрізними радіальними каналами Шток через клапан з'єднаний з ножем В вихідному отворі балона стисненого газу розміщена мембрана Засіб для вирівнювання тиску мас запобіжний та перепускний клапани Запобіжний клапан встановлено на газовому трубопроводі та складається із корпусу з отворами для виходу газу, клапана з пружиною і заглушки, перепускний клапан має еластичну трубку, що розміщена на штоку і, що закриває нижній радіальний отвір Обидва механізма включення приводяться в дію за допомогою спускової скоби (Див а с СРСР № 1136813 "Ручной огнетушитель" МПК 6 А62С13/26, 28 02 83) Вадою вогнегасника, що заснований на використанні стисненого газу та вогнегасної речовини, є складність його конструкції, що викликана великою вагою, габаритами в зв'язку з вмістом достатньої КІЛЬКОСТІ вогнегасного матеріалу, а також наявністю множини конструктивних елементів, що зв'язують резервуар для вогнегасної речовини з балоном стисненого газу В зв'язку з тим, що газ в цьому вогнегаснику не є основою вогнегасної речовини і перебуває всередині резервуара під високим тиском, знижується безпечність його використання під час зберігання та короткочасного припинення роботи, що потребує збільшення стінок резервуара вогнегасника Конструкція сифонної трубки та склад вогнегасної речовини не дозволяє забезпечити можливість витікання максимального об'єму вогнегасної рідини при повному використанні вогнегасника Ці вади частково усунені в вогнегаснику - "модулі для пожежегасіння розпиленою рідиною", що містить резервуар (судину) з полум'ягасною рідиною, балон (судину) з робочим газом і який має запорнопускове обладнання Всередині резервуара, розміщена сифонна трубка, що має в верхній частині, принаймні, один боковий отвір, а в нижній частині на відстані 1/4 її довжини від нижнього зрі 44120 зу - не менш двох бокових отворів, що розміщені один під другим, причому сумарна площа нижніх бокових отворів не перевищує 1/4 площі верхніх бокових отворів Сифонна трубка сполучається з пусковою голівкою (Див патент СРСР № 1837908 "Модуль для пожаротушения распыленной жидкостью" МПК 6 А62С5/00, 28 06 91) - (обладнання для диспергування) Вадою цього вогнегасника є те, що витікання максимального об'єму її вогнегасної рідини здійснюється під дією надлишкового тиску, що створюється робочим газом з постійним тиском, який надходить в резервуар із газового балона, що потребує для збільшення безпечності використання вогнегасника збільшення товщини стінок резервуара із-за обмеженої МІЦНОСТІ та ваги конструкції Крім цього, припинення роботи вогнегасника при невисокому тиску всередині резервуара можливо тільки з припиненням подачі робочого тиску при випорожненні резервуара на 2/3, тому що при більш ранньому припиненні подачі робочого газу в трубці припиняється диспергування рідини, а при більш поздньому відбуваються нераціональні витрати газу Відомий також вогнегасник, який є найбільш близьким аналогом -прототипом винаходу, що заявлено За прототип прийнято вогнегасник, що містить алюмінієвий резервуар (балон), який закритий в нижній частині кришкою і який обладнаний горловиною з зовнішньою різьбою, вертикальну сифонну трубку (трубу) із алюмінію та пластика, що розміщена по центру балона, нижній край якої розміщено поблизу дна, тобто на відстані 4,2 6,35мм Містить також пускову голівку, що встановлена на резервуарі і містить муфту для з'єднання з горловиною резервуара, яка включає засіб для приєднання одного кінця вертикальної трубки, клапан зарядки, що установлений на протилежному КІНЦІ муфти та містить телескопічнорухомий порожнистий циліндричний корпус, закритий із свойого внутрішнього краю і який має радіальне розміщені отвори, що проходять через циліндричну стінку поблизу від внутрішнього краю корпусу клапана і зовнішню, відкриту відбортовану частину, а також знімний наконечник, зв'язаний з муфтою за допомогою нарізного з'єднання Для утримання корпусу клапана в нормально закритому положенні між циліндричною втулкою, що охоплює корпус клапана, та отбортованою його частиною розміщено пружинний засіб Знімний наконечник має внутрішній уступ для контакту і тиску на відбортовану частину клапана для його відкриття, а також включав деталі розділового клапана і пружинну рукоятку для відкриття і закриття заслінки сопла в випадку ручного натиснення Вогнегасник заповнений вогнегасною композицією, що знаходиться всередині балона під тиском Ця композиція стабільна в присутності алюмінію та утворена сумішшю двох тетрагалогенових метанів Перший із них характеризується наявністю хлору, фтору і брому, а другим компонентом вогнегасної композиції є метан, що містить тільки хлор і фтор Третій важливий компонент вогнегасної композиції - це речовина групи пропелентів - інертний газ СО2 КІЛЬКІСТЬ інертного газу на об'єм при стандартних вимогах складає від 1 до 12 частин Його уводять після того, як оба тетрагалогена будуть повністю змішані разом Газ уводять дід тиском і з обов'язковим перемішуванням, в цьому випадку інертний газ використано як основа в суміші вогнегасної композиції Рівень тиску СО2 в системі визначається КІЛЬКІСТЮ розчиненого газу, яка необхідна для виштовхування вмісту балона, но набагато нижче тиску в економічному балоні (Див патент США № 3721300, МПК 6 А62С13/24, 20 03 73г) Вадою вогнегасника є те, що вогнегасна композиція, яка утворена сумішшю двох тетрагалогенових метанів до утворення їх галогеневої суміші з наступним уведенням речовини групи пропелентів - СО2 під тиском, вимагає виконання резервуара і розміщеної в ній сифонної трубки ,а також корпусу сполучної муфти із матеріалу менш чутливого та більш стійкого до цієї композиції, наприклад, алюмінію, а також вимагає достатньої МІЦНОСТІ самого резервуара Це приводить до ускладнення конструкції та підвищення її вартості Конструкція сифонної трубки та склад суміші вогнегасної композиції з речовиною групи пропелентів СО2, яка знаходиться під відносно низьким тиском, не забезпечує витікання максимального об'єму вогнегасної рідини, в зв'язку з чим вимагає добавки СОг із газового балона до вже готової суміші для досягнення потрібного рівня тиску КІЛЬКІСТЬ газоподібного СОг при використанні цієї композиції може бути збільшена в залежності від МІЦНОСТІ корпусу резервуара Це приводить до збільшення ваги, габаритів вогнегасника та ускладнення його конструкції Використання дюксиду вуглецю СОг, в якості речовини групи пропелентів у вогнегасній композиції не дозволяє, з огляду температурної, залежності її стану, без підвищення температури перейти їй із рідкого стану в газоподібний для підтримки необхідного надлишкового тиску всередині резервуара, що не забезпечує короткочасного припинення роботи вогнегасника при невисокому тиску всередині резервуара і витікання максимального об'єму вогнегасної рідини В основу винаходу поставлена задача спрощення конструкції та підвищення ефективності використання вогнегасника шляхом, створення необхідного надлишкового тиску всередині резервуара рідким або газоподібним станом речовини групи пропелентів, збільшення об'єму витікання вогнегасної рідини до максимального, а також припинення при необхідності робота вогнегасника при невисокому тиску всередині резервуара Поставлена задача досягається тим, що в вогнегаснику, що містить резервуар з вогнегасною рідиною та речовиною групи пропелентів, а також пускову голівку, з сифонною трубкою, що встановлена на резервуарі, сифонна трубка виконана з закритим нижнім кінцем,, який розміщено на рівні дна резервуара, а на боковій поверхні сифонної трубки ряд наскрізних отворів розміщено на відстані І, яка становить не більш 0,05 її довжини ,від нижнього закритого кінця сифонної трубки, із яких щонайменше два наскрізних отвора розміщені в зоні з речовиною групи пропелентів і принаймні три - в зоні з вогнегасною рідиною Як речовину групи пропелентів використовують озонобезпечний фреон в КІЛЬКОСТІ 5 - 15% від маси вогнегасної рідини Використання в якості речовини групи пропелентів озонобезпечного фреону дозволяє зміною його стану із рідкого в газоподібний і навпаки підтримати необхідний надлишковий тиск всередині резервуара, при цьому простими засобами забезпечується витікання максимального об'єму вогнегасної рідини при повному використанні вогнегасника і, при необхідності припинення роботи вогнегасника при відносно невисокому тиску всередині резервуара Вміст маси речовини групи пропелентів в резервуарі від 5 до 15% від маси вогнегасної рідини дозволяє забезпечити вихід із вогнегасника всієї вогнегасної рідини з потрібними параметрами по тиску та розходу Вміст маси речовини групи пропелентів в резервуарі менш 5% від маси вогнегасної рідини приводить до зниження витиснення максимального об'єму вогнегасної рідини із резервуара при роботі вогнегасника Вміст маси речовини групи пропелентів в резервуарі більш 15% приводить до переповнення резервуара вогнегасною рідиною та погіршення масо-габаритних параметрів вогнегасника Використання в якості речовини групи пропелентів озонобезпечного фреону дозволяє також забезпечити екологічну чистоту вогнегасника і безпечність для людини Виконання сифонної трубки з закритим нижнім кінцем, який,, розміщений на рівні дна резервуара, і розміщення на боковій її поверхні на відстані І , яка становить не більш 0 05 її дожини від нижнього закритого кінця сифонної трубки, ряда наскрізних отворів, із яких щонайменше, два отвори розміщені в зоні з речовиною групи пропелентів і принаймні три - в зоні з вогнегасною рідиною дозволяє забезпечити рівномірну в визначеному процентному співвідношенні подачу озонобезпечного фреону в вогнегасну рідину Суть винаходу пояснюється кресленням, на якому зображена конструкція вогнегасника Вогнегасник містить виконаний із вуглецевої сталі резервуар 1 з вогнегасною рідиною 2, наприклад, водою, пускову головку 3 з сифонною трубкою 4 із поліетилену, що встановлена на резервуарі 1 Сифонна трубка 4 виконана з закритим нижнім кінцем, на якому встановлена заглушка 5 і який розміщений на рівні дна резервуара 1 На дні резервуара 1 міститься речовина 6 групи пропелентів, наприклад, озонобезпечний фреон марки R 134, маса якого складає 5 - 15% від маси вогнега 44120 сної рідини Нижня межа визначеного співвідношення обумовлена вимогою витиснення максимального об'єму вогнегасної рідини 2 із резервуара 1 при роботі вогнегасника, а верхня межа обумовлена вимогою максимального заповнення резервуара 1 вогнегасною рідиною 2 і економічною ДОЦІЛЬНІСТЮ, на боковій поверхні сифонної трубки 4 на відстані І - , що складає не більше 0,05 її довжини від нижнього закритого кінця сифонної трубки 4, розміщено ряд наскрізних отворів 7, два із яких розміщені в зоні з речовиною 6 групи пропелентів - озонобезпечного фреону, а три - в зоні з вогнегасною рідиною 2 Вогнегасник працює таким чином Для забезпечення функцій вогнегасника його заповнюють вогнегасною рідиною 2 та речовиною 6 групи пропелентів цри цьому в резервуарі 1 з'являється невисокий надлишковий тиск, який забезпечує підтримання речовини 6 в рідкому стані, під час спрацювання пускової голівки 3 вогнегасна рідина 2 під тиском всередині резервуара 1 починає виходити назовні через отвір 7, сифонну трубку 4 і пускову голівку З По мірі витрачання вогнегасної речовини 6 тиск в резервуарі 1 знижується Це приводить до переходу речовини 6 в газоподібний стан, підтримання тиску, необхідного для витікання рідини 2 Із резервуара 1 Цей процес буде підтримуватися до того часу, доти уся рідина 2 не витече назовні При необхідності припинення роботи вогнегасника перекривають пускову головку 3 Тиск в резервуарі 1 підвищується і речовина 6 перестає переходити в газоподібний стан, що приводить до припинення росту тиску в резервуарі 1 Для продовження роботи вогнегасника повинна знову спрацювати пускова голівка 3 Вогнегасна рідина буде знову витікати через пускову голівку 3 до повного витрачання Таким чином, конструкція вогнегасника, що заявлено, забезпечує простими засобами можливість витікання максимального об'єму вогнегасної рідини при повному використанні вогнегасника і при необхідності припинення роботи вогнегасника при відносно невисокому тиску всередині резервуара Вогнегасник, що заявлено, простий в конструкції і використовуючи матеріали, що існують, і технологію його можливо без труднощів виготовити в виробництві та використовувати його для гасіння пожеж, що характеризує це технічне рішення як промислове придатне По цьому технічному рішенню виготовлено дослідний зразок і проведені випробування 44120 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
