Hапівпровідhиковий перетворювач

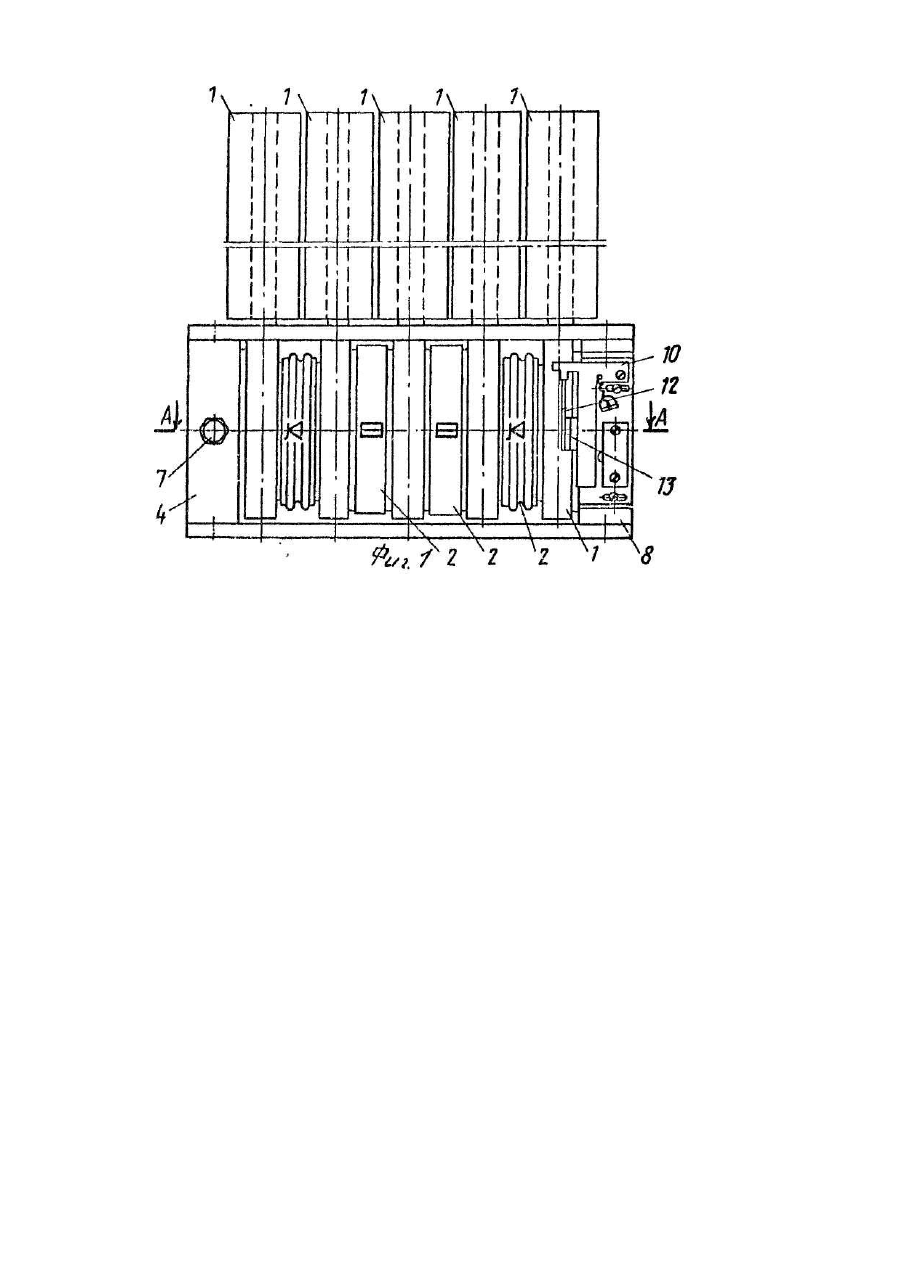

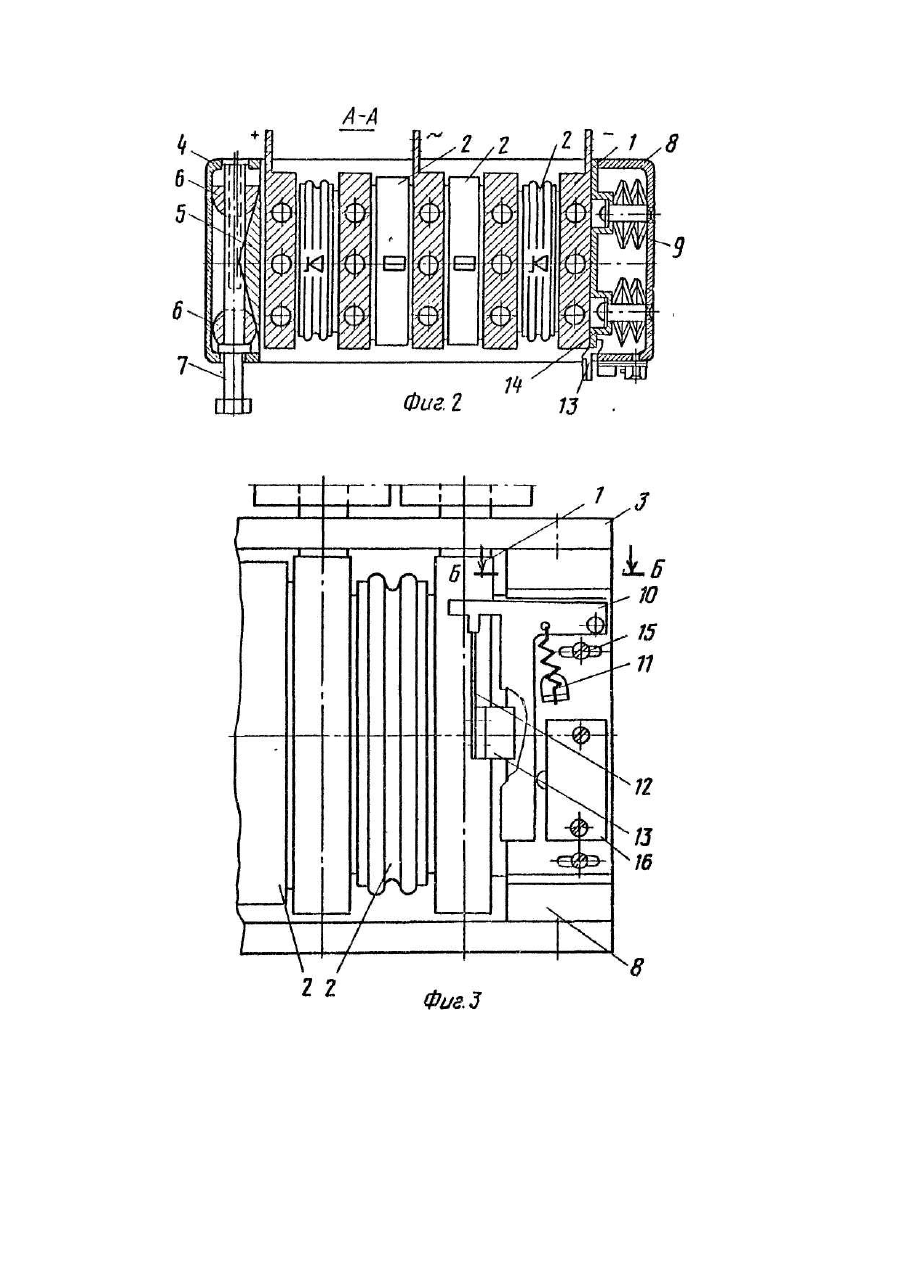

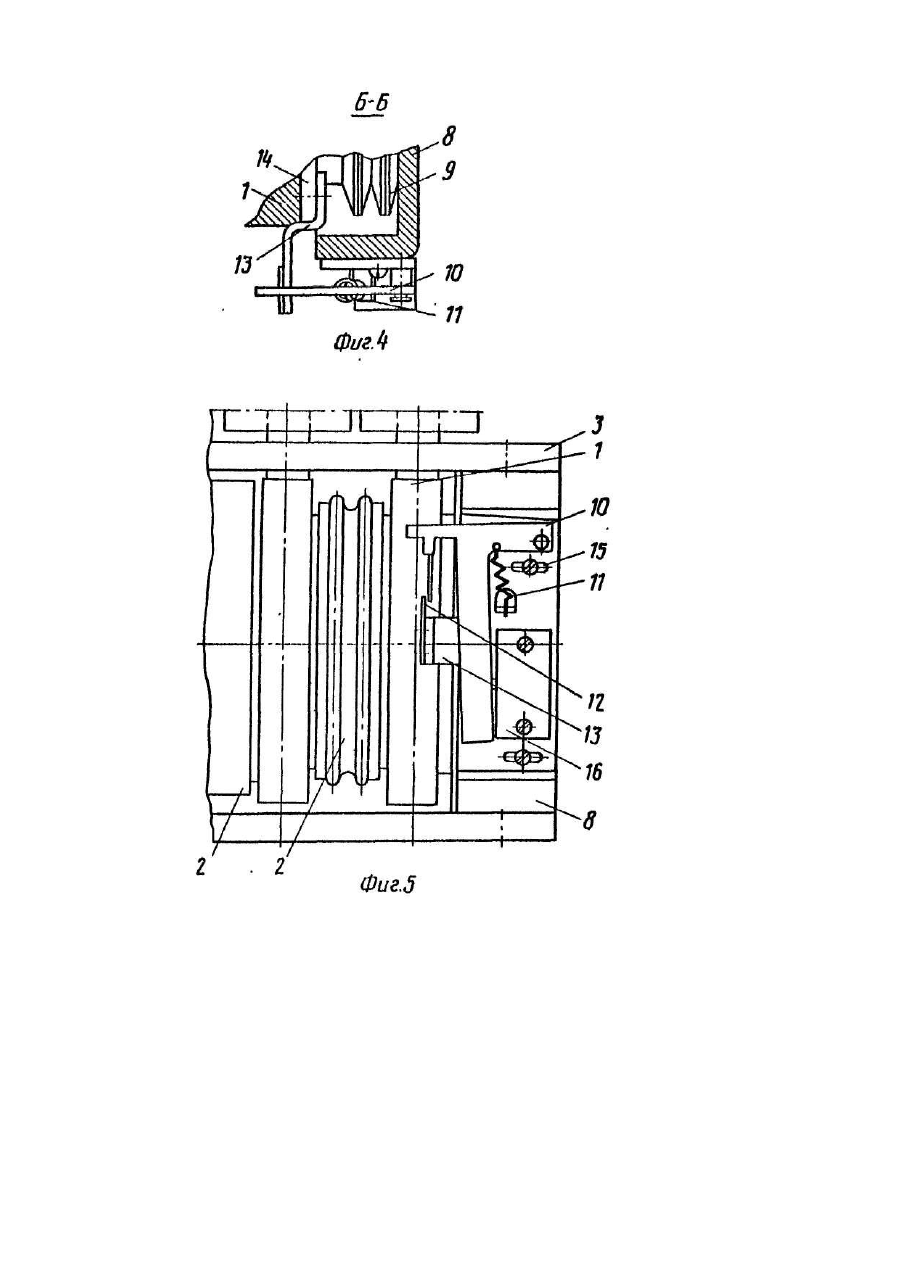

Изобретение относится к полупроводниковой технике, а именно к конструкциям с силовыми полупроводниковыми приборами с прижимными контактами. Целью изобретения является повышение эксплуатационной надежности устройства. Поставленная цель достигается тем, что полупроводниковый преобразователь, содержащий полупроводниковые приборы, размещенные совместно с охлаждающими и коммутационными элементами в прижимном механизме, включающем тяги, к которым с одной стороны прикреплен корпус распорного приспособления, а с другой -корпус пружинного стягивающего устройства, согласно изобретения, дополнительно снабжен кареткой и подпружиненным якорем, установленным на оси и закрепленным с возможностью регулировки на корпусе пружинного стягивающего устройства и удерживаемом в рабочем положении при помощи выступа на поводке указанной каретки, причем якорь снабжен поводком с возможностью воздействия на исполнительное устройство дистанционной сигнализации. На фиг. 1 дан общий вид предложенного устройства; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 и 4 деталировка пружинного стягивающего устройства: на фиг. 5 - устройство после срабатывания. Полупроводниковый преобразователь состоит из теплоотводов 1, коммутационных элементов и дисковых вентилей 2, сжатых прижимным механизмом, состоящим из тяг 3, к которым с одной стороны прикреплен корпус.4 распорного устройства, призма 5, два цилиндра 6 и распорный винт 7, а с другой стороны - корпус 8 пружинного стягивающего устройства, в котором размещены тарельчатые пружины 9. На корпусе 8 пружинного стягивающего устройства установлен на оси якорь 10, подпружиненный пружиной 11. Якорь 10 удерживается в рабочем положении при помощи выступа 12 на поводке 13, который размещен на каретке 14 стягивающего устройства. Якорь 10, укрепленный на оси, крепится к корпусу 8 пружинного стягивающего устройства при помощи винтов 15 установочных, при помощи которых якорь 10 устанавливается в рабочем состоянии. Полупроводниковый преобразователь приводится в рабочее положение следующим образом, Прижимной механизм, который включает в себя тяги 3, к которым с одной стороны прикреплен корпус 4 распорного устройства и с другой стороны - корпус 8 пружинного стягивающего устройства с пружинами 9 тарельчатыми, устанавливаются теплоотводы 1, коммутационные элементы и дисковые вентили 2. Сжатие осуществляется путем вращения винта 7 распорного, при этом цилиндры 6 движутся навстречу др уг др угу и призма 5 производится сжатие элементов. Тарельчатые пружины 9 сжимаются и осуществляют необходимое сжатие элементов. При помощи винтов 15 устанавливают якорь 10 таким образом, чтобы он попал в выступ 12 поводка 13. При изменении усилия сжатия (уменьшении) пружины тарельчатые 9 разожмутся и поводок 13 сдвинется влево, при этом пружина 11 сдвинет якорь 10ч который воздействует на исполнительное устройство 16. В качестве исполнительного устройства может быть использован конечный выключатель, индуктивный датчик, оптоэлектронная пара, в которой якорь при аварийной ситуации перекроет луч света. С вы хода исполнительного устройства сигнал поступает в схему принятия необходимых мер. Контроль лопнувшей пружины осуществляется аналогично. В этом случае выступ 12 поводка 13 уйдет вправо и якорь 10 также воздействует на исполнительное устройство. Предлагаемое устройство по сравнению с устройством-прототипом имеет большую эксплуатационную надежность за счет исключения аварийного состояния в результате перегрева полупроводникового прибора, что имеет большое значение при создании мощных тиристорных преобразователей и при установке их в необслуживаемых помещениях.
