Пристрій розділення сигналів яскравості та колірності у декодері системи секам
Номер патенту: 18743
Опубліковано: 25.12.1997
Автори: Крюкова Тетяна Дмитрівна, Дідич Юрій Романович, Шишкін Олександр Володимирович, Басій Валерій Тимофійович, Солоп Микола Опанасович, Матвєєв Олександр Олександрович, Платзерова Наталія Олександрівна, Медведєв Юрій Андрійович, Гофайзен Олег Вікторович, Бабич Володимир Васильйович
Формула / Реферат

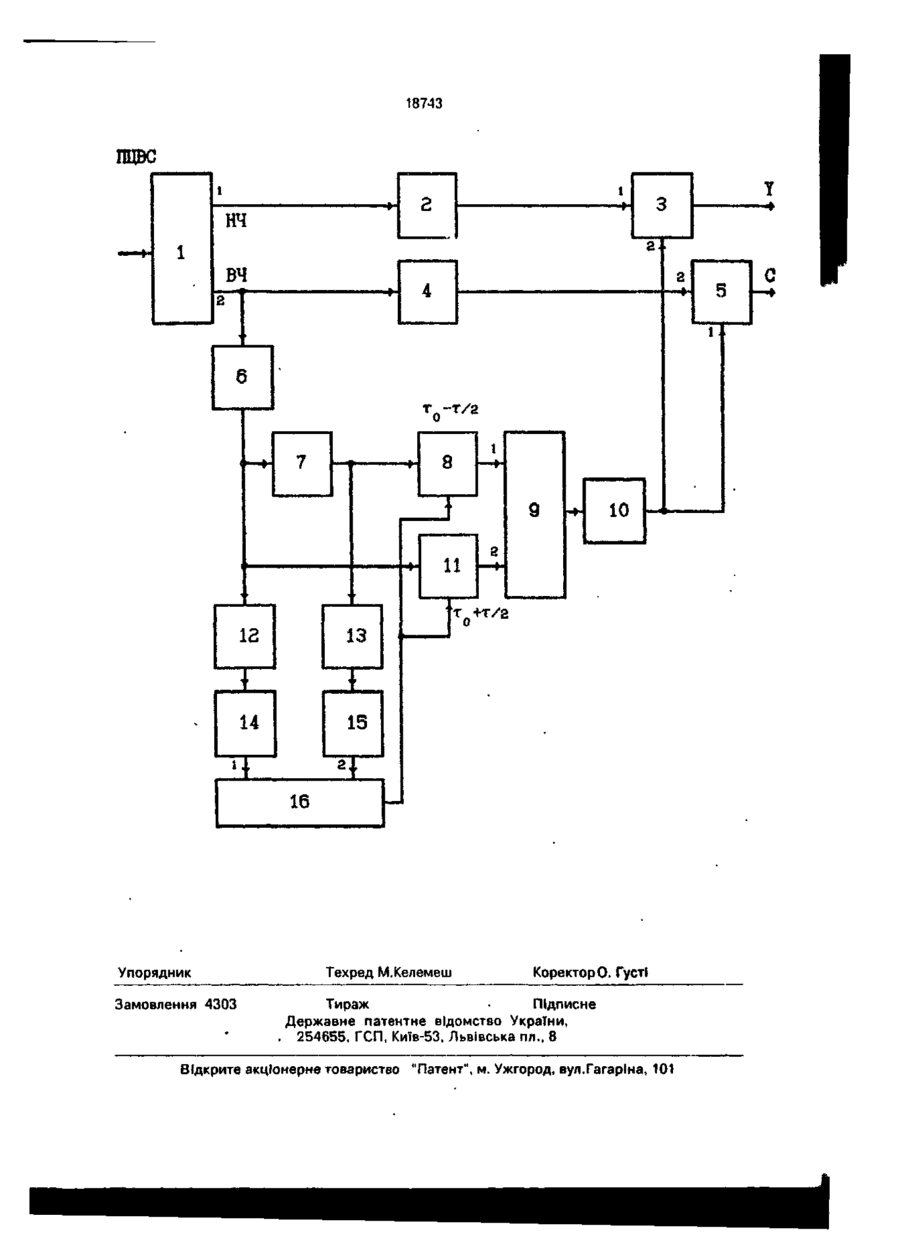

(57) Устройство разделения сигналов яркости и цветности в декодере системы СЕКАМ, содержащее последовательно соединенные первый блок задержки и вычитатель, блок коррекции высокочастотных предыскажений (К8ЧП), вход которого соединен с входом первого блока задержки, блок высокочастотных предыскажений (ВЧП), выход которого соединен со вторым входом вычитателя, и первый фазовый детектор, о т личающееся тем, что введены блок
разделения полного цветного видеосигнала (ПЦВС) на низкочастотную (НЧ) и высокочастотную (ВЧ) составляющие, вход которого является входом ПЦВС устройства, последовательно соединенные второй блок задержки, вход которого соединен с выходом НЧ составляющий блока разделения ПЦВС на НЧ и ВЧ составляющие, и первый сумматор, выход которого является выходом сигнала яркости, а второй вход соединен с вторым входом вычитателя, последовательно соединенные третий блок задержки, вход которого соединен с выходом блока КВЧП, первая линия регулируемой задержки и второй сумматор, выход которого соединен с входом блока ВПЧ, вторая линия регулируемой задержки, сигнальный вход которой соединен с входами фазового детектора и третьего блока задержки, а выход соединен со вторым входом второго сумматора, последовательно соединенные первый фа-зомодулированный генератор, вход которого соединен с выходом первого фазового детектора, и блок определения разности фаз, выход которого соединен с управляющими входами первой и второй регулируемых линий задержки, последовательно соединенные второй фазовый детектор, вход которого соединен с выходом третьего блока задержки и второй фазомодулирован-ный генератор, выход которого соединен со вторым входом блока определения разности фаз, выход высокочастотной составляющей блока разделения ПЦВС на НЧ и ВЧ составляющие соединен с входом первого блока задержки, а выход вычитателя является выходом сигнала цветности.
Текст

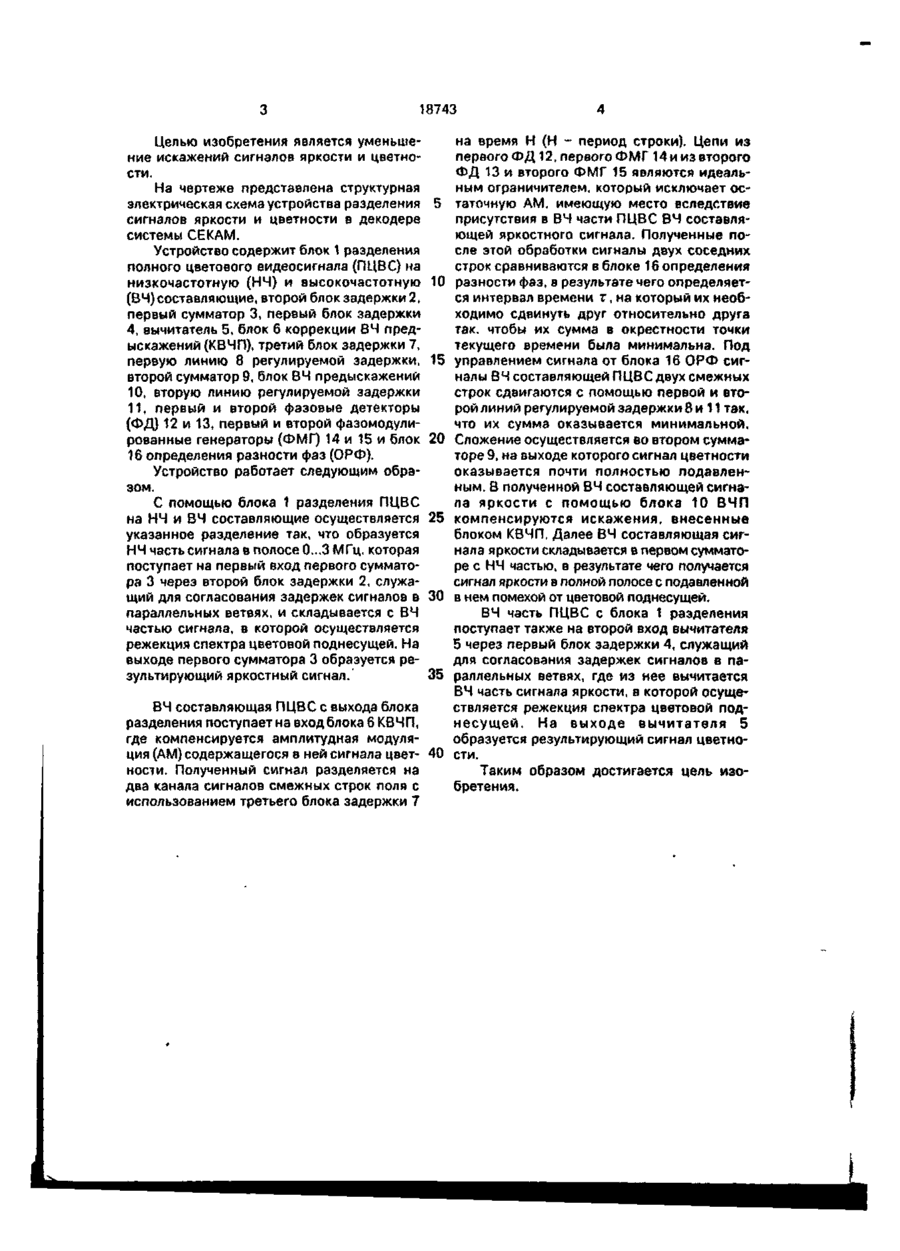

УКРАЇНА «»UA«,, 18743 (ІЗ) СІ (51)5 Н 04 N 9/78 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) ПРИСТРІЙ РОЗДІЛЕННЯ СИГНАЛІВ ЯСКРАВОСТІ ТА КОЛІРНОСТІ У ДЕКОДЕРІ СИСТЕМИ СЕ КАМ 1 (20) 96240225, 28.09.93 (21)4940206/SU (22)28.05.91 (24)25.12.97 (46)25.12.97. Бюл. Ї ? 6 М (56) Авторское свидетельство СССР N? 1172082, кл. H 0 4 N 11/18, 1985. (72) Платзерова Наталія Олександрівна, Бабич Володимир*Васильйович, Басій Валерій Тимофійович, Гофайзен Олег Вікторович, Дідич Юрій Романович, Крюкова Тетяна Дмитрівна, Матвеев Олександр Олександрович, Медведев Юрій Андрійович, Солоп Микола Опанасович, Ш и ш к і н Олександр Володимирович (73) Гофайзен Олег Вікторович (57) Устройство разделения сигналов яркости и цветности в декодере системы СЕКАМ, содержащее последовательно соединенные первый блок задержки и вычитатель, блок коррекции высокочастотных предыскажений (К8ЧП), вход которого соединен с входом п е р в о г о блока з а д е р ж к и , блок высокочастотных предыскажений (ВЧП), выход которого соединен со вторым входом вычитателя, и первый фазовый детектор, о тл и ч а ю щ е е с я тем, что введены блок разделения полного цветного видеосигнала (ПЦВС) на низкочастотную (НЧ) и высокочастотную (ВЧ) составляющие, вход которого является входом ПЦВС устройства, последовательно соединенные второй блок задерж ки, вход которого соединен с выходом НЧ составляющий блока разделения ПЦВС на НЧ и ВЧ составляющие, и первый сумматор, выход которого является выходом сигнала яркости, а второй вход соединен с вторым входом вычитателя, последовательно соединенные третий блок задержки, вход которого соединен с выходом блока КВЧП, первая линия регулируемой задержки и второй сумматор, выход которого соединен с входом блока ВПЧ, вторая линия регулируемой задержки, сигнальный вход которой соединен с входами фазового детектора и третьего блока задержки, а выход соединен со вторым входом второго сумматора, последовательно соединенные первый фазомодулированный генератор, вход которого соединен с выходом первого фазового детектора, и блок определения разности фаз, выход которого соединен с управляющими входами первой и второй регулируемых линий задержки, последовательно соединенные второй фазовый детектор, вход которого соединен с выходом третьего блока задержки и второй фазомодулированный генератор, выход которого соединен со вторым входом блока определения разности фаз, выход высокочастотной составляющей блока разделения ПЦВС на НЧ и ВЧ составляющие соединен с входом первого блока задержки, а выход вычитателя является выходом сигнала цветности. С > 00 со О Изобретение относится к области телевидения, в частности к устройствам разделения сигналов яркости и цветности в декодирующем устройстве системы СЕКАМ, и может использоваться в ВКУ аналого-цифровых аппаратно-студийных комплексов телевизионного вещания и в телевизионных вещательных приемниках. 18743 Целью изобретения является уменьшение искажений сигналов яркости и цветности. На чертеже представлена структурная электрическая схема устройства разделения сигналов яркости и цветности в декодере системы СЕКАМ. Устройство содержит блок 1 разделения полного цветового видеосигнала (ПЦВС) на низкочастотную (НЧ) и высокочастотную (ВЧ) составляющие, второй блок задержки 2, первый сумматор 3, первый блок задержки 4, вычитатель 5, блок б коррекции ВЧ предыскажений (КВЧП), третий блок задержки 7, первую линию 8 регулируемой задержки, второй сумматор 9, блок ВЧ предыскажений 10, вторую линию регулируемой задержки 11, первый и второй фазовые детекторы (ФД) 12 и 13, первый и второй фазомодулированные генераторы (ФМГ) 14 и 15 и блок 16 определения разности фаз (ОРФ). Устройство работает следующим образом. С помощью блока 1 разделения ПЦВС на НЧ и ВЧ составляющие осуществляется указанное разделение так, что образуется НЧ часть сигнала в полосе 0...3 МГц, которая поступает на первый вход первого сумматора 3 через второй блок задержки 2, служащий для согласования задержек сигналов в параллельных ветвях, и складывается с ВЧ частью сигнала, в которой осуществляется режекция спектра цветовой поднесущей. На выходе первого сумматора 3 образуется результирующий яркостный сигнал. 5 10 15 20 25 30 35 ВЧ составляющая ПЦВС с выхода блока разделения поступает на вход блока 6 КВЧП, где компенсируется амплитудная модуляция (AM) содержащегося в ней сигнала цвет- 40 ности. Полученный сигнал разделяется на два канала сигналов смежных строк поля с использованием третьего блока задержки 7 на время Н (Н - период строки). Цепи из первого Ф Д 12, первого ФМГ 14 и из второго Ф Д 13 и второго ФМГ 15 являются идеальным ограничителем, который исключает остаточную AM, имеющую место вследствие присутствия в ВЧ части ПЦВС ВЧ составляющей яркостного сигнала. Полученные после этой обработки сигналы двух соседних строк сравниваются в блоке 16 определения разности фаз, в результате чего определяется интервал времени г , на который их необходимо сдвинуть друг относительно друга так. чтобы их сумма в окрестности точки текущего времени была минимальна. Под управлением сигнала от блока 16 ОРФ сигналы ВЧ составляющей ПЦВС двух смежных строк сдвигаются с помощью первой и второй линий регулируемой задержки 8 и 11 так, что их сумма оказывается минимальной. Сложение осуществляется во втором сумматоре 9, на выходе которого сигнал цветности оказывается почти полностью подавленным. В полученной ВЧ составляющей сигнала яркости с помощью блока 10 ВЧП компенсируются искажения, внесенные блоком КВЧП. Далее ВЧ составляющая сигнала яркости складывается в первом сумматоре с НЧ частью, в результате чего получается сигнал яркости в полной полосе с подавленной в нем помехой от цветовой поднесущей, ВЧ часть ПЦВС с блока 1 разделения поступает также на второй вход вычитателя 5 через первый блок задержки 4, служащий для согласования задержек сигналов в параллельных ветвях, где из нее вычитается ВЧ часть сигнала яркости, в которой осуществляется режекция спектра цветовой поднесущей. На выходе вычитателя 5 образуется результирующий сигнал цветности. Таким образом достигается цель изобретения. 18743 пцвс і і 2 нч Y 3 2 і вч г 4 2 е• т 0 т/а 1 і 8 7 9 шин -* 11 •• 10 2 г 1 12 1 ІЗ 4 го+т/а 4 14 • 15 16 Упорядник Замовлення 4303 Техред М.Келемеш Коректор О. Густі Тираж • Підписне Державне патентне відомство України, . 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101 5 С
ДивитисяДодаткова інформація
Назва патенту англійськоюLuminance and chrominance separation device in secam decoder
Автори англійськоюPlatzerova Nataliia Oleksandrivna, Babych Volodymyr Vasyliovych, Basii Valerii Tymofiiovych, Hofaizen Oleh Viktorovych, Didych Yurii Romanovych, Kriukova Tetiana Dmytrivna, Matvieiev Oleksandr Oleksandrovych, Medvedev Yurii Andriiovych, Solop Mykola Opanasovych, Shyshkin Oleksandr Volodymyrovych
Назва патенту російськоюУстройство разделения сигналов яркости и цветности в декодере системы секам
Автори російськоюПлатзерова Наталия Александровна, Бабич Владимир Васильевич, Бабич Владимир Васильевич, Гофайзен Олег Викторович, Дидыч Юрий Романович, Крюкова Татьяна Дмитриевна, Матвеев Александр Александрович, Медведев Юрий Андреевич, Солоп Николай Афанасьевич, Шишкин Александр Владимирович
МПК / Мітки
МПК: H04N 9/78
Мітки: пристрій, яскравості, секам, колірності, сигналів, системі, декодері, розділення
