Захоплювач вантажника

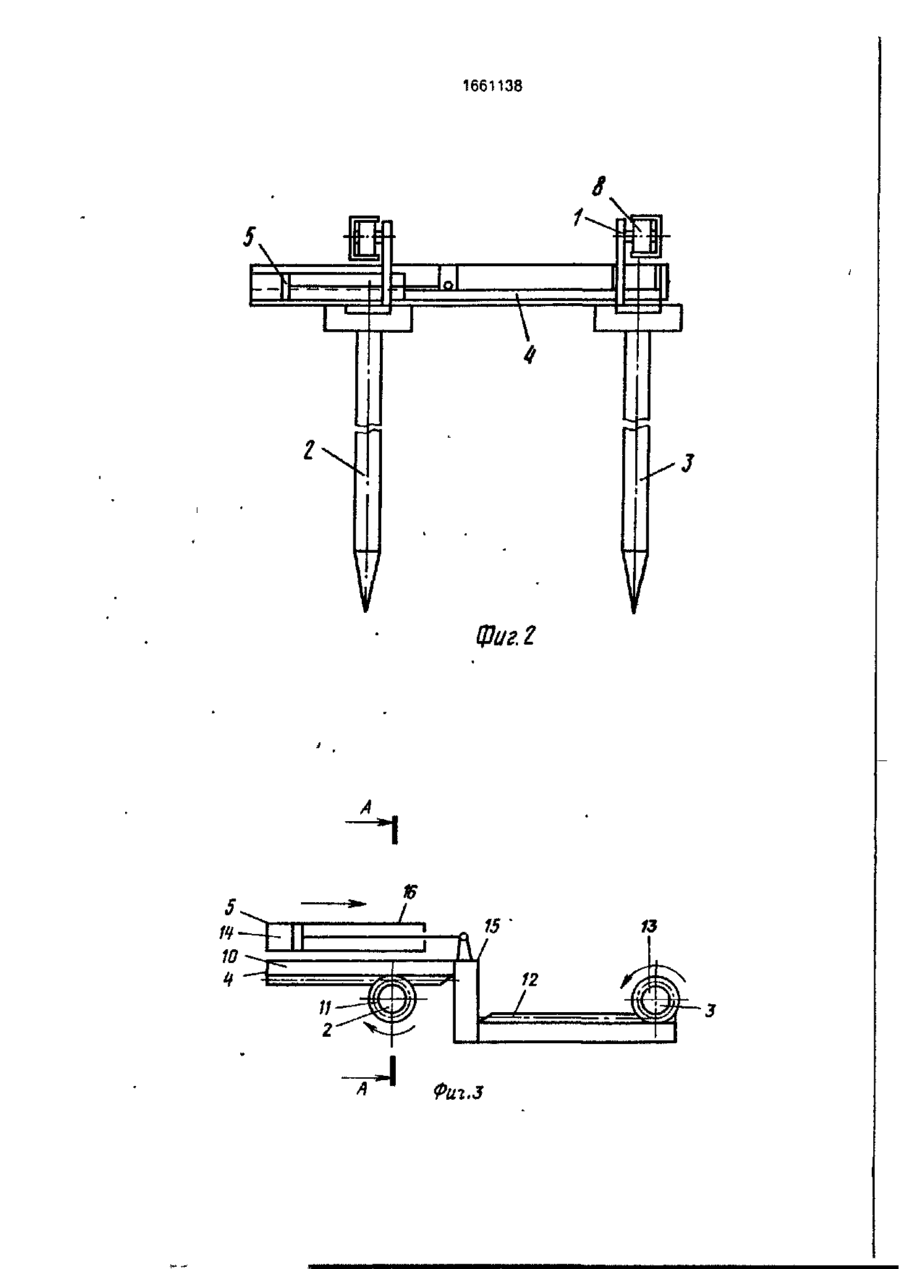

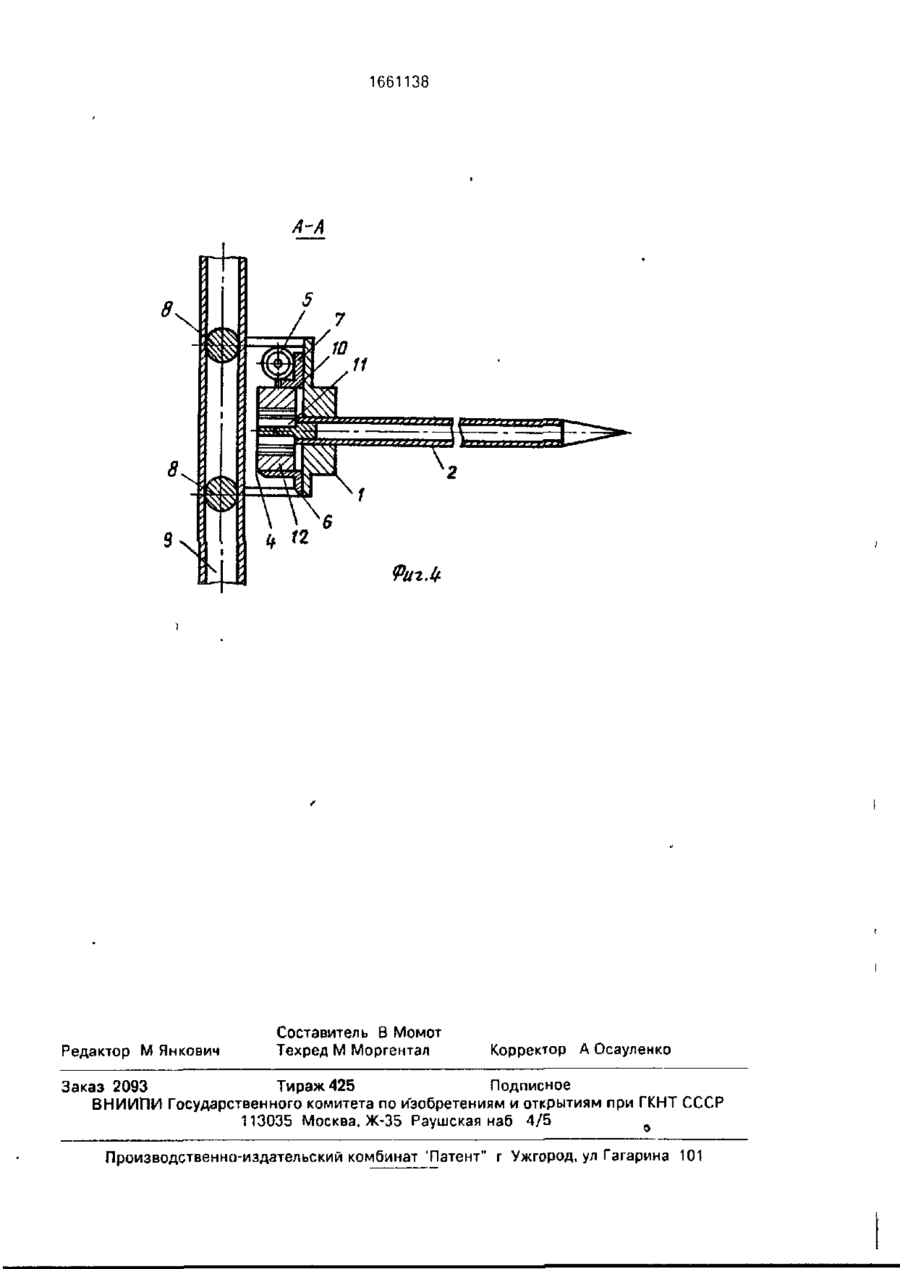

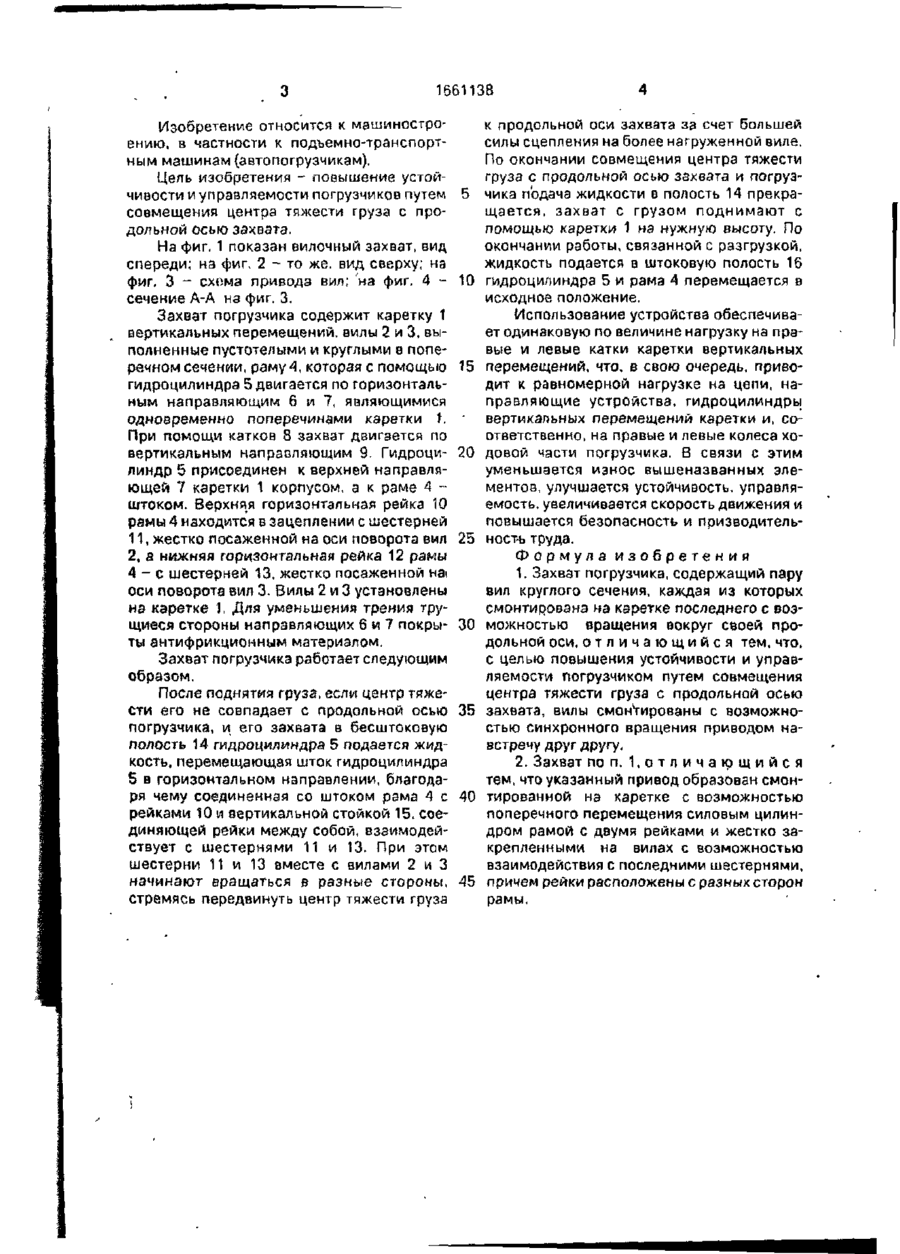

Изобретение относится к машиностроению, в частности к подъемно-транспортным U. _ " машинам, например, автопогрузчикам. Цель изобретения - повышение устойчивости и управляемости погрузчиком путем совмещения центра тяжести груза с продольной осью захвата. Захват погрузчика содержит установленные на каретке 1 вилы 2 и 3, выполненные круглыми в поперечном сечении, шестерни 11 и 13, жестко посаженные на осях поворота вил.привод в виде гидроцилиндра 5 и рамы 4 с рейками 10 и 12, обеспечивающий встречно направленное вращение вил 1 з.п ф-лы, 4 ил. 1661138 Изобретение относится к машиностроению, в частности к подьемно-транспортным машинам (автопогрузчикам). Цель изобретения - повышение устойчивости и управляемости погрузчиков путем совмещения центра тяжести груза с продольной осью захвата. На фиг. 1 показан вилочный захват, вид спереди; на фиг. 2 - то же, вид сверху; на фиг, 3 - схема привода вил; на фиг, 4 сечение А-А на фиг. 3. Захват погрузчика содержит каретку 1 вертикальных перемещений, вилы 2 и 3, выполненные пустотелыми и круглыми 8 поперечном сечении, раму А, которая с помощью гидроцилиндра 5 двигается по горизонтальным направляющим 6 и 7, являющимися одновременно поперечинами каретки t. При помощи катков 8 захват двигается по вертикальным направляющим 9. Гидроцилиндр 5 присоединен к верхней направляющей 7 каретки 1 корпусом, а к раме 4 штоком. Верхняя горизонтальная рейка 10 рамы 4 находится в зацеплении с шестерней 11, жестко посаженной на оси поворота вил 2, а ышкняя горизонтальная рейка 12 рамы 4 - е шестерней 13, жестко посаженной на оси поворота вил 3. Вилы 2 и 3 установлены на каретке 1. Для уменьшения трения трущиеся стороны направляющих 6 и 7 покрыты антифрикционным материалом. Захват погрузчика работает следующим образом. После поднятия груза, если центр тяжести его не совпадает с продольной осью погрузчика, и его захвата в бесштоковую полость 14 гидроцилиндра 5 подается жидкость, перемещающая шток гидроцилиндра 5 в горизонтальном направлении, благодаря чему соединенная со штоком рама 4 с рейками 10 и вертикальной стойкой 15, соединяющей рейки между собой, взаимодействует с шестернями 11 и 13. При этом шестерни 11 и 13 вместе с вилами 2 и 3 начинают вращаться в разные стороны, стремясь передвинуть центр тяжести груза 5 10 15 20 25 30 35 40 45 к продольной оси захвата за счет большей силы сцепления на более нагруженной виле. По окончании совмещения центра тяжести груза с продольной осью захвата и погрузчика подача жидкости в полость 14 прекращается, захват с грузом поднимают с помощью каретки 1 на нужную высоту. По окончании работы, связанной с разгрузкой, жидкость подается в штоковую полость 16 гидроцилиндра 5 и рама 4 перемещается в исходное положение. Использование устройства обеспечивает одинаковую по величине нагрузку на правые и левые катки каретки вертикальных перемещений, что, в свою очередь, приводит к равномерной нагрузке на цепи, направляющие устройства, гидроцилиндры вертикальных перемещений каретки и, соответственно, на правые и левые колеса ходовой части погрузчика. В связи с этим уменьшается износ вышеназванных элементов, улучшается устойчивость, управляемость, увеличивается скорость движения и повышается безопасность и призводительность труда. Формула изобретения 1. Захват погрузчика, содержащий пару вил круглого сечения, каждая из которых смонтирована на каретке последнего с воэможностью вращения вокруг своей продольной оси, о т л и ч а ю щ и й с я тем, что, с целью повышения устойчивости и управляемости погрузчиком путем совмещения центра тяжести груза с продольной осью захвата, вилы смонтированы с возможностью синхронного вращения приводом навстречу друг другу. 2. Захват по п. 1 , о т л и ч а ю щ и й с я тем, что указанный привод образован смонтированной на каретке с возможностью поперечного перемещения силовым цилиндром рамой с двумя рейками и жестко закрепленными на вилах с возможностью взаимодействия с последними шестернями, причем рейки расположены с разных сторон рамы. 1661138 \ Щиг. 2 1В I 10 I 15' 12 L Фиг.З 1661138 A-A ФигЛ Редактор М Янкович Составитель В Момот Техред М Моргентал Корректор А Осауленко Заказ 2093 Тираж 425 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35 Раушская наб 4/5 Производственно-издательский комбинат 'Патент" г Ужгород, ул Гагарина 101
