Запірно-запобіжний пристрій проти недозволеного згвинчування різьбового елемента та знімач для його демонтажу
Номер патенту: 57296
Опубліковано: 16.06.2003
Автори: Багнюк Олександр Михайлович, Войтенко Володимир Федорович, Войтович Микола Іванович, Сосюра Олег Миколайович, Ліпісій Віталій Іванович, Лашко Анатолій Дмитрович, Мархай Володимир Вікторович
Формула / Реферат
1. Запірно-запобіжний пристрій проти недозволеного згвинчування різьбового елемента, що містить різьбовий елемент з головкою, шайбою, запобіжний ковпачок, встановлений з можливістю обертання його на головці різьбового елемента, та пружинне розрізне кільце, розміщене в зовнішній та внутрішній кільцевих канавках, виконаних відповідно в головці та в ковпачку, який відрізняється тим, що ковпачок має на зовнішній поверхні обертання підсилення з конусом, оберненим у бік виробу, висота ковпачка дорівнює сумі, що складається з товщини шайби у згаданому різьбовому з'єднанні, висоти головки та товщини торцевої стінки ковпачка:
hK=hШ + hГ + hС,
де
hK - висота ковпачка;
hШ - товщина шайби;
hГ - висота головки;
hС - товщина торцевої стінки ковпачка,
діаметр наскрізного спрямовуючого отвору у торці ковпачка перевищує зовнішній діаметр другого гвинтового різьбового елемента, що належить знімачу:
dK>dPB,
де
dK - діаметр наскрізного спрямовуючого отвору у торці ковпачка;
dPB - зовнішній різьбовий діаметр другого різьбового елемента.
2. Знімач для демонтажу пристрою згідно з п. 1, що містить порожнистий гвинтовий різьбовий елемент у вигляді стакана з боковою та торцевою стінками, парний по різьбі згаданому другому гвинтовому елементу, який відрізняється тим, що в торцевій стінці цього стакана виконаний наскрізний отвір з різьбою, однойменною різьбі другого гвинтового елемента, внутрішня порожнина стакана має висоту, не меншу за висоту ковпачка:
hВП
hК,
де
hВП - висота внутрішньої порожнини стакана,
її внутрішній діаметр перевищує зовнішній діаметр ковпачка:
dВП > dKH,
де
dВП - внутрішній діаметр порожнини стакана;
dKH - максимальний зовнішній діаметр ковпачка,
кромка бокової стінки стакана має внутрішнє підсилення з максимальною товщиною, яка дорівнює половині різниці між максимальним діаметром порожнини стакана і мінімальним зовнішнім діаметром ковпачка:
,
де
- максимальна товщина внутрішнього підсилення бокової стінки стакана, у вершині перерізу конуса у згаданому підсиленні кромки бокової стінки стакана виконана зворотно обернена конічна розточка, яка відповідна конусу на зовнішній поверхні ковпачка, а в боковій стінці стакана виконано виріз шириною, яка перевищує максимальний діаметр зовнішньої поверхні обертання ковпачка:
ВВС>dКП,
де
ВВС - ширина вирізу у боковій стінці стакана;
dКП - максимальний зовнішній діаметр ковпачка,
і висотою, яка перевищує висоту ковпачка:
hВП
hK,
де
hВП- висота внутрішньої порожнини стакана;
hK - висота ковпачка.

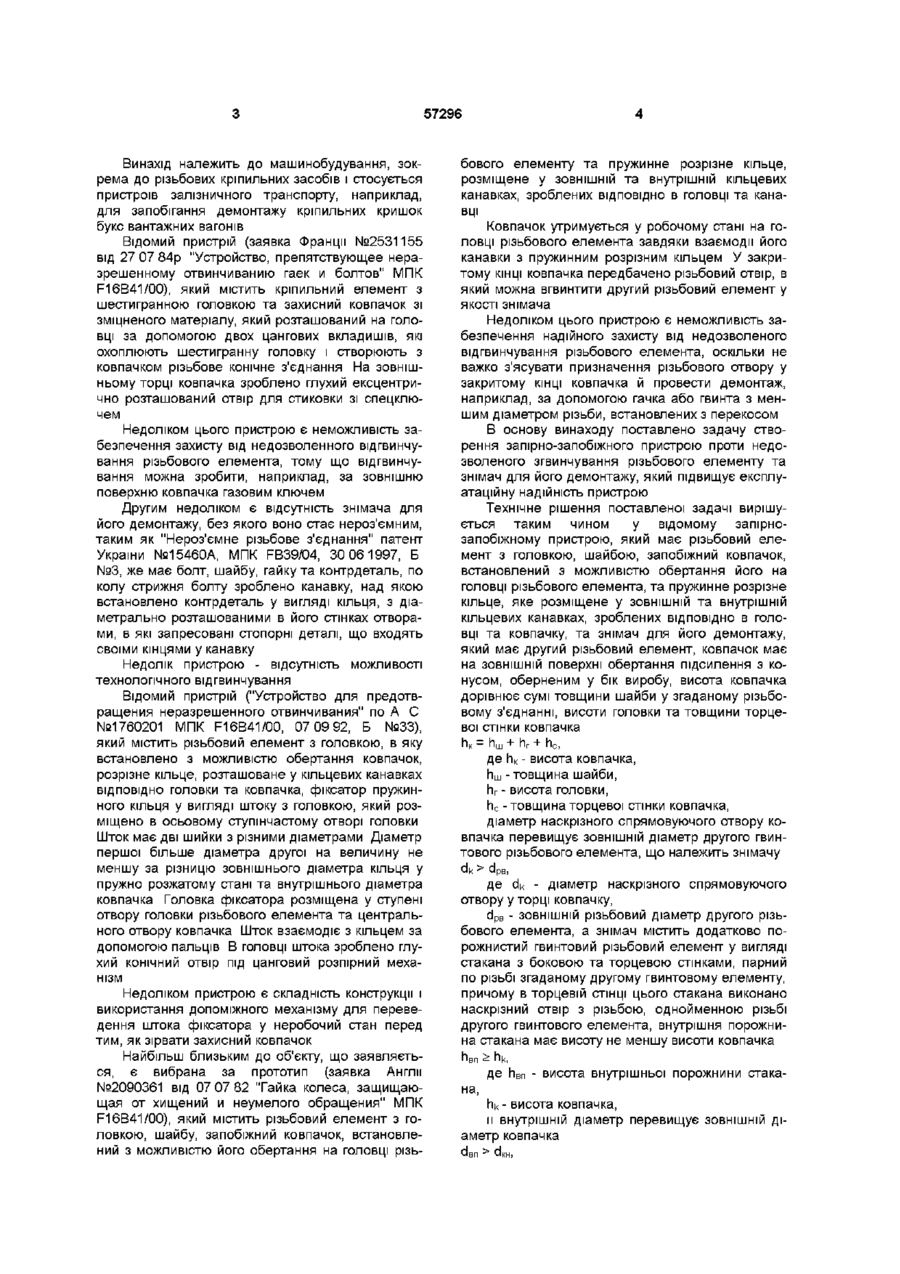

Текст
1 Запірно-запобіжний пристрій проти недозволеного згвинчування різьбового елемента, що містить різьбовий елемент з головкою, шайбою, запобіжний ковпачок, встановлений з можливістю обертання його на головці різьбового елемента, та пружинне розрізне кільце, розміщене в ЗОВНІШНІЙ та внутрішній кільцевих канавках, виконаних ВІДПОВІДНО в головці та в ковпачку, який відрізняється тим, що ковпачок має на ЗОВНІШНІЙ поверхні обертання підсилення з конусом, оберненим у бік виробу, висота ковпачка дорівнює сумі, що складається з товщини шайби у згаданому різьбовому з'єднанні, висоти головки та товщини торцевої стінки ковпачка гік=пш+ hr+ h c , Де пк - висота ковпачка, гіш - товщина шайби, hr - висота головки, he - товщина торцевої стінки ковпачка, діаметр наскрізного спрямовуючого отвору у торці ковпачка перевищує ЗОВНІШНІЙ діаметр другого гвинтового різьбового елемента, що належить знімачу didpB, Де d hK, Де hen - висота внутрішньої порожнини стакана, и внутрішній діаметр перевищує ЗОВНІШНІЙ діаметр ковпачка dBn > d|

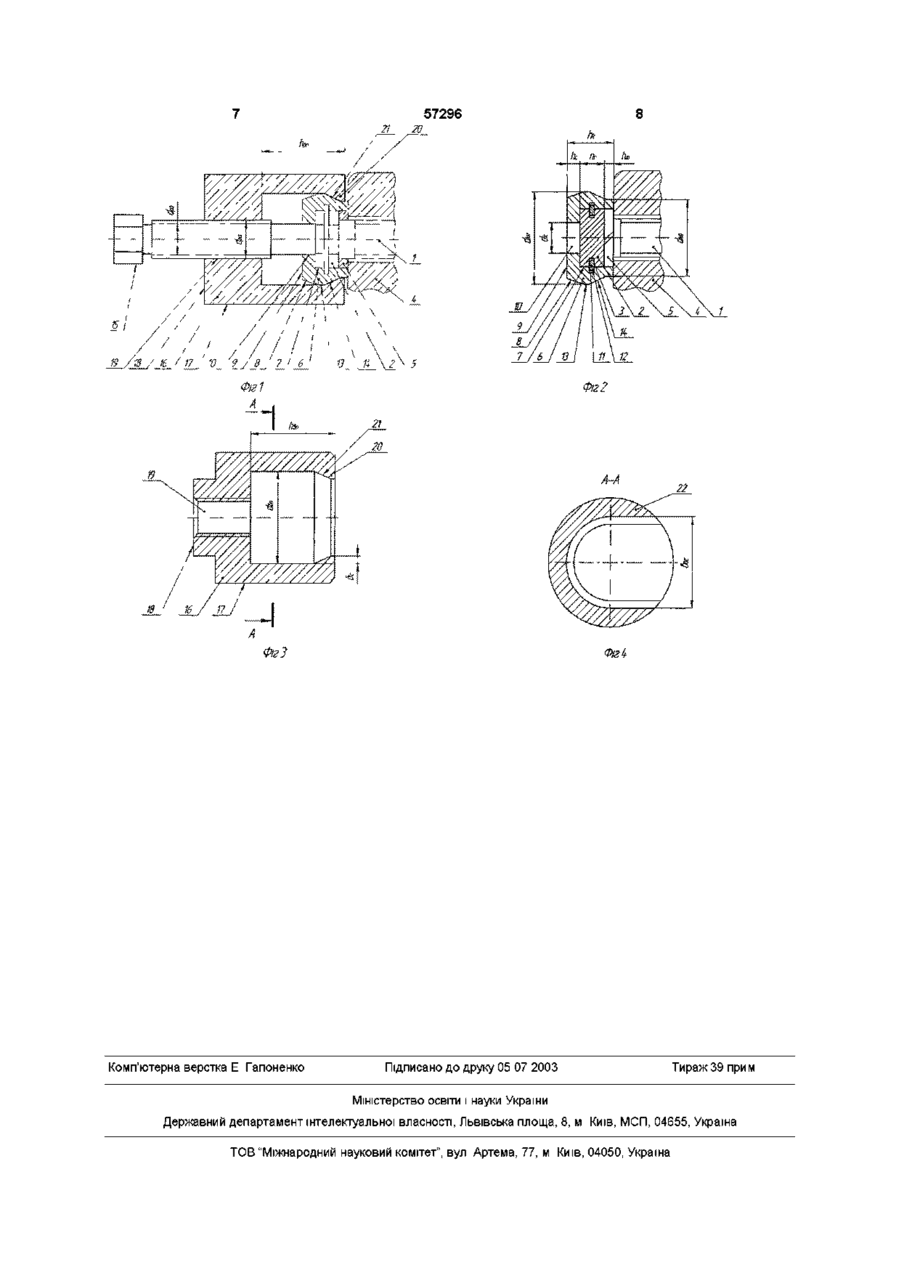

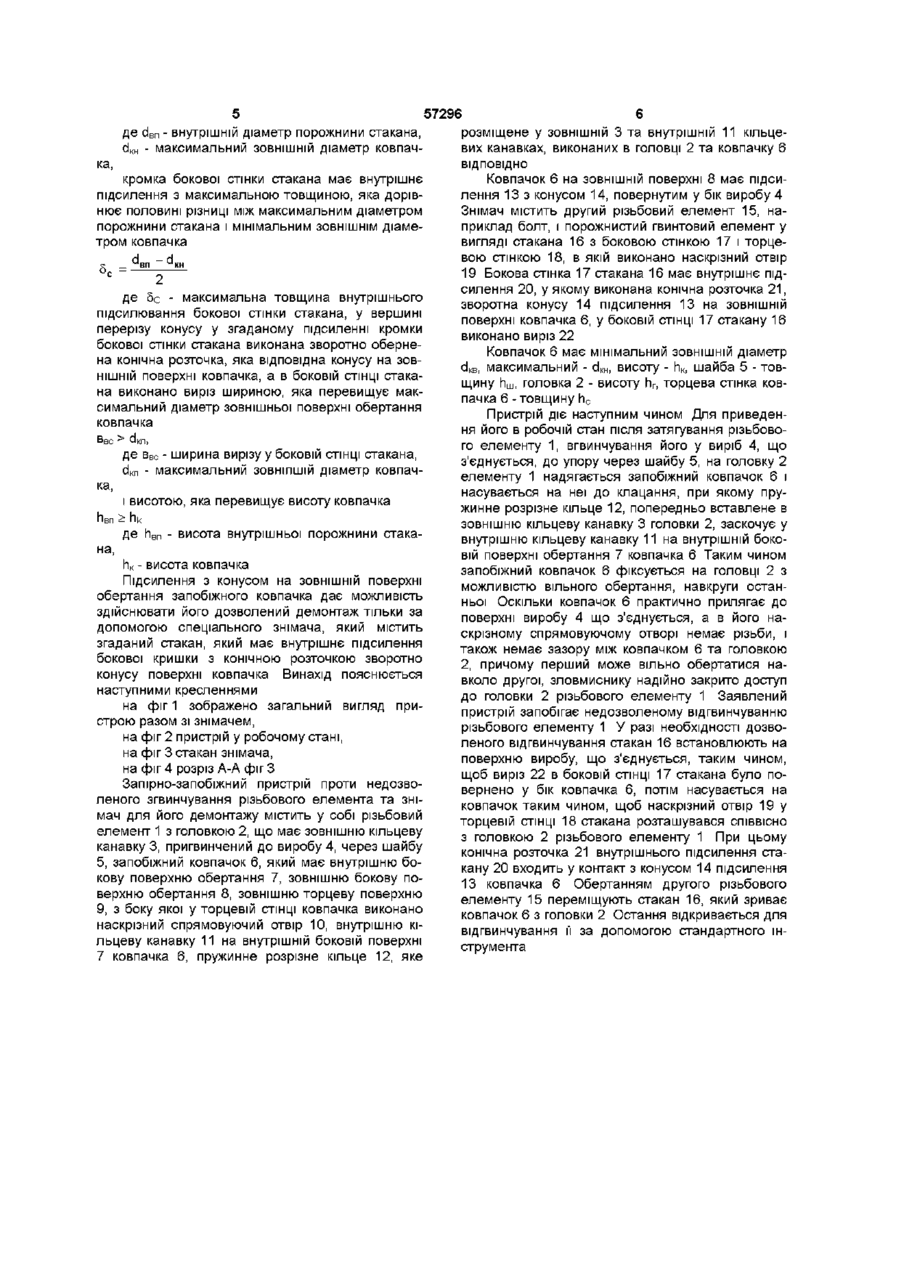

ДивитисяДодаткова інформація
Назва патенту англійськоюLocking-safety unit for non-authorized screwing-off threaded element and dismount unit for its dismounting
Автори англійськоюVoitenko Volodymyr Fedorovych, Voitovych Mykola Ivanovych, Lashko Anatolii Dmytrovych, Markhaj Volodymyr Viktorovych, Lipisii Vitalii Ivanovych, Bahniuk Oleksandr Mykhailovych
Назва патенту російськоюЗапирно-предохренительное устройство против несанкционированного скручивания резьбовогоэлемента и устройство снятия для его демонтажа
Автори російськоюВойтенко Владимир Федорович, Войтович Николай Иванович, Лашко Анатолий Дмитриевич, Мархай Владимир Викторович, Липисий Виталий Иванович, Багнюк Александр Николаевич
МПК / Мітки
МПК: F16B 41/00
Мітки: згвинчування, недозволеного, пристрій, запірно-запобіжний, елемента, демонтажу, різьбового, знімач
