Джерело сейсмічних коливань

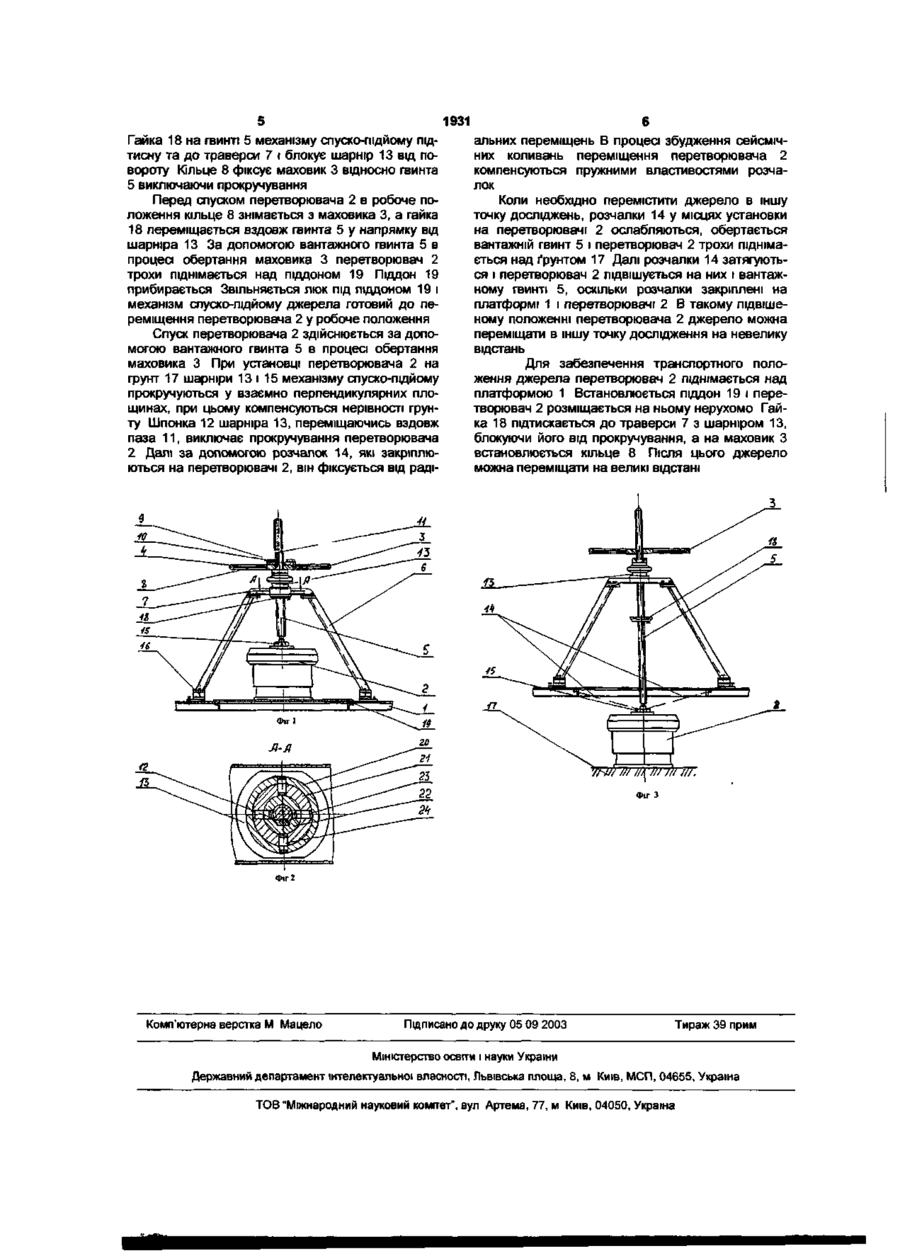

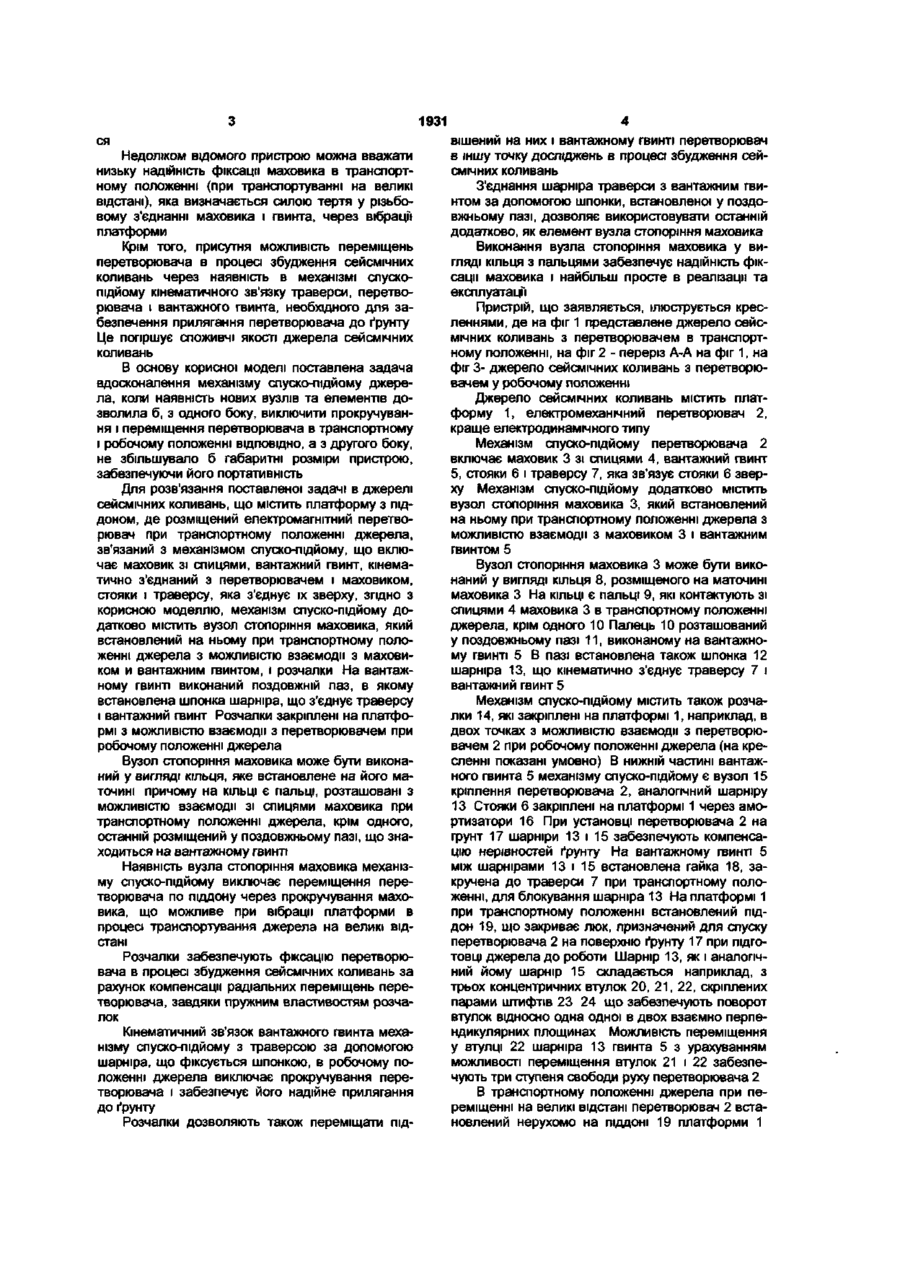

1 Джерело сейсмічних коливань, яке містить платформу з піддоном, де розміщений електромеханічний перетворювач в транспортному положенні джерела, зв'язаний з механізмом спускупідйому, що включає маховик зі спицями, вантажний гвинт, кінематично з'єднаний з перетворювачем та маховиком, стояки і траверсу, що з'єднує стояки зверху, яке відрізняється тим, що механізм спуску-підйому додатково містить вузол сто поріння маховика, який встановлений на ньому в транспортному положенні джерела з можливістю взаємодії з маховиком і вантажним гвинтом, і розчал ками, на вантажному гвинті виконаний поздовжній паз, в якому встановлена шпонка шарніра, що з'єднує траверсу і вантажний гвинт, а розчалки закріплені на платформі з можливістю взаємодії з перетворювачем в робочому положенні джерела 2 Джерело за п 1, яке відрізняється тим, що вузол стопоріння маховика виконаний у вигляді кільця, яке встановлене на його маточині, причому на КІЛЬЦІ є пальці, розташовані з можливістю взаємодії зі спицями маховика в транспортному положенні джерела, крім одного, який при цьому розміщений у повздовжньому пазу, що знаходиться на вантажному гвинті Корисна модель належить до невибухових джерел сейсмічних коливань, призначених для дослідження малих і середніх глибин геологічного розрізу методом багатохвильової сейсморозвідки Відомий пристрій для збудження сейсмічних коливань з електромагнітним приводом (див патент RU 2171478 СІ від 23 02 2000 МПК 7 G01V1/02, надрук 27 07 2001 ), який містить платформу і електромагнітні перетворювачі Платформа утворена боковими стінками полозів, днищем і поперечиною Електромагнітний перетворювач поміщений всередині кожного полоза Днище полозів утворюють опорну плиту джерела Транспортування пристрою здійснюється трактором Недоліком відомої конструкції можна вважати обмеженість ефективного використання лише зимовою порою року Відоме пересувне джерело сейсмічних імпульсів, що містить транспортний засіб, електромеханічні перетворювачі, кожний з яких кінематично зв'язаний з механізмом спуско-пщйому, який включає гідроциліндр, стояки, напрямні, траверсу і поперечину (Див а с SU 1354146А1 від 16 08 1985 МПК 4 G01V1/04, надрук 23 08 1987,бюл №43) Напрямні механізму спуско-пщйому мають молоти вість взаємодії з котками, встановленими на пере творювачах і стояках, а гідроциліндр встановлений нерухомо відносно транспортного засобу Відомий пристрій використовується для сейсморозвідки на пересіченій місцевості і енергетично надмірний для дослідження малих та середніх глибин геологічного розрізу Найближчим до того, що заявляється, можна вважати джерело сейсмічних коливань, описане в листку-каталозі ВАТ СКТБЗЕ "Потенціал" "Портативне електромеханічне джерело сейсмічних коливань для інженерної сейсморозвідки "ТЕРРА", ЗОВНІШНІЙ вигляд якого представлений в рекламному проспекті ВАТ Завод "Потенціал," надрук 2001 , Стор 17 Пристрій є малогабаритним і призначений для дослідження малих і середніх глибин геологічного розрізу методом багатохвильової сейсморозвідки Відоме джерело сейсмічних коливань містить платформу з піддоном, де розміщений електромеханічний перетворювач у транспортному положенні Перетворювач з'єднаний з механізмом спускопщйому, що включає маховик зі спицями, вантажний гвинт, стояки і траверсу Вантажний гвинт кінематично з'єднаний з перетворювачем і маховиком Траверса з'єднує стояки зверху Вказані ознаки є спільними з конструкцією, що заявляєть СО 0) 1931 ся Недоліком відомого пристрою можна вважати низьку надійність фіксації маховика в транспортному положенні (при транспортуванні на великі відстані), яка визначається силою тертя у різьбовому з'єднанні маховика і гвинта, через вібрації платформи Крім того, присутня можливість переміщень перетворювача в процесі збудження сейсмічних коливань через наявність в механізмі спускопідйому кінематичного зв'язку траверси, перетворювача і вантажного гвинта, необхідного для забезпечення прилягання перетворювача до ґрунту Це погіршує споживчі якості джерела сейсмічних коливань В основу корисної моделі поставлена задача вдосконалення механізму спуско-підйому джерела, коли наявність нових вузлів та елементів дозволила б, з одного боку, виключити прокручування і переміщення перетворювача в транспортному і робочому положенні ВІДПОВІДНО, а з другого боку, не збільшувало б габаритні розміри пристрою, забезпечуючи його портативність Для розв'язання поставленої задачі в джерелі сейсмічних коливань, що містить платформу з піддоном, де розміщений електромагнітний перетворювач при транспортному положенні джерела, зв'язаний з механізмом спуско-підйому, що включає маховик зі спицями, вантажний гвинт, кінематично з'єднаний з перетворювачем і маховиком, стояки і траверсу, яка з'єднує їх зверху, згідно з корисною моделлю, механізм спуско-підйому додатково містить вузол стопоріння маховика, який встановлений на ньому при транспортному положенні джерела з можливістю взаємодії з маховиком и вантажним гвинтом, і розчалки На вантажному гвинті виконаний поздовжній паз, в якому встановлена шпонка шарніра, що з'єднує траверсу і вантажний гвинт Розчалки закріплені на платформі з можливістю взаємодії з перетворювачем при робочому положенні джерела Вузол стопоріння маховика може бути виконаний у ВИГЛЯДІ кільця, яке встановлене на його маточині причому на КІЛЬЦІ є пальці, розташовані з можливістю взаємодії зі спицями маховика при транспортному положенні джерела, крім одного, останній розміщений у поздовжньому пазі, що знаходиться на вантажному гвинті Наявність вузла стопоріння маховика механізму спуско-підйому виключає переміщення перетворювача по піддону через прокручування маховика, що можливе при вібрації платформи в процесі транспортування джерела на великі відстані Розчалки забезпечують фіксацію перетворювача в процесі збудження сейсмічних коливань за рахунок компенсації радіальних переміщень перетворювача, завдяки пружним властивостям розчалок Кінематичний зв'язок вантажного гвинта механізму спуско-підйому з траверсою за допомогою шарніра, що фіксується шпонкою, в робочому положенні джерела виключає прокручування перетворювача і забезпечує його надійне прилягання до ґрунту Розчалки дозволяють також переміщати під вішений на них і вантажному гвинті перетворювач в іншу точку досліджень в процесі збудження сейсмічних коливань З'єднання шарніра траверси з вантажним гвинтом за допомогою шпонки, встановленої у поздовжньому пазі, дозволяє використовувати останній додатково, як елемент вузла стопоріння маховика Виконання вузла стопоріння маховика у вигляді кільця з пальцями забезпечує надійність фіксації маховика і найбільш просте в реалізації та експлуатації Пристрій, що заявляється, ілюструється кресленнями, де на фіг 1 представлене джерело сейсмічних коливань з перетворювачем в транспортному положенні, на фіг 2 - переріз А-А на фіг 1, на фіг 3- джерело сейсмічних коливань з перетворювачем у робочому положенні Джерело сейсмічних коливань містить платформу 1, електромеханічний перетворювач 2, краще електродинамічного типу Механізм спуско-підйому перетворювача 2 включає маховик 3 зі спицями 4, вантажний гвинт 5, стояки 6 і траверсу 7, яка зв'язує стояки 6 зверху Механізм спуско-підйому додатково містить вузол стопоріння маховика 3, який встановлений на ньому при транспортному положенні джерела з можливістю взаємодії з маховиком 3 і вантажним гвинтом 5 Вузол стопоріння маховика 3 може бути виконаний у вигляді кільця 8, розміщеного на маточині маховика 3 На КІЛЬЦІ Є пальці 9, які контактують зі спицями 4 маховика 3 в транспортному положенні джерела, крім одного 10 Палець 10 розташований у поздовжньому пазі 11, виконаному на вантажному гвинті 5 В пазі встановлена також шпонка 12 шарніра 13, що кінематично з'єднує траверсу 7 і вантажний гвинт 5 Механізм спуско-підйому містить також розчалки 14, які закріплені на платформі 1, наприклад, в двох точках з можливістю взаємодії з перетворювачем 2 при робочому положенні джерела (на кресленні показані умовно) В нижній частині вантажного гвинта 5 механізму спуско-підйому є вузол 15 кріплення перетворювача 2, аналогічний шарніру 13 Стояки 6 закріплені на платформі 1 через амортизатори 16 При установці перетворювача 2 на грунт 17 шарніри 13 і 15 забезпечують компенсацію нерівностей ґрунту На вантажному гвинті 5 між шарнірами 13 і 15 встановлена гайка 18, закручена до траверси 7 при транспортному положенні, для блокування шарніра 13 На платформі 1 при транспортному положенні встановлений піддон 19, що закриває люк, призначений для спуску перетворювача 2 на поверхню ґрунту 17 при ПІДГОТОВЦІ джерела до роботи Шарнір 13, як і аналогічний йому шарнір 15 складається наприклад, з трьох концентричних втулок 20, 21, 22, скріплених парами штифтів 23 24 що забезпечують поворот втулок відносно одна одної в двох взаємно перпендикулярних площинах Можливість переміщення у втулці 22 шарніра 13 гвинта 5 з урахуванням можливості переміщення втулок 21 і 22 забезпечують три ступеня свободи руху перетворювача 2 В транспортному положенні джерела при переміщенні на великі відстані перетворювач 2 встановлений нерухомо на ПІДДОНІ 19 платформи 1 1931 Гайка 18 на гвинті 5 механізму спуско-підйому підтисну та до траверси 7 і блокує шарнір 13 від повороту Кільце 8 фіксує маховик 3 відносно гвинта 5 виключаючи прокручування Перед спуском перетворювача 2 в робоче положення кільце 8 знімається з маховика 3, а гайка 18 переміщається вздовж гвинта 5 у напрямку від шарніра 13 За допомогою вантажного гвинта 5 в процесі обертання маховика 3 перетворювач 2 трохи піднімається над піддоном 19 Піддон 19 прибирається Звільняється ЛЮК ПІД ПІДДОНОМ 19 і механізм спуско-підйому джерела готовий до переміщення перетворювача 2 у робоче положення Спуск перетворювача 2 здійснюється за допомогою вантажного гвинта 5 в процесі обертання маховика 3 При установці перетворювача 2 на грунт 17 шарніри 13 і 15 механізму спуско-підйому прокручуються у взаємно перпендикулярних площинах, при цьому компенсуються нерівності грунту Шпонка 12 шарніра 13, переміщаючись вздовж паза 11, виключає прокручування перетворювача 2 Далі за допомогою розчалок 14, які закріплюються на перетворювачі 2, він фіксується від раді 6 альних переміщень В процесі збудження сейсмічних коливань переміщення перетворювача 2 компенсуються пружними властивостями розчалок Коли необхідно перемістити джерело в іншу точку досліджень, розчалки 14 у місцях установки на перетворювачі 2 ослабляються, обертається вантажній гвинт 5 і перетворювач 2 трохи піднімається над ґрунтом 17 Далі розчалки 14 затягуються і перетворювач 2 підвішується на них і вантажному гвинті 5, оскільки розчалки закріплені на платформі 1 і перетворювачі 2 В такому підвішеному положенні перетворювача 2 джерело можна переміщати в іншу точку дослідження на невелику відстань Для забезпечення транспортного положення джерела перетворювач 2 піднімається над платформою 1 Встановлюється піддон 19 і перетворювач 2 розміщається на ньому нерухомо Гайка 18 підтискається до траверси 7 з шарніром 13, блокуючи його від прокручування, а на маховик З встановлюється кільце 8 Після цього джерело можна переміщати на великі відстані І І 17717П7Г. 7ТЧ7Г/7ГЩ Фіг З Фіг 2 Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
