Спосіб збудження сейсмічних коливань

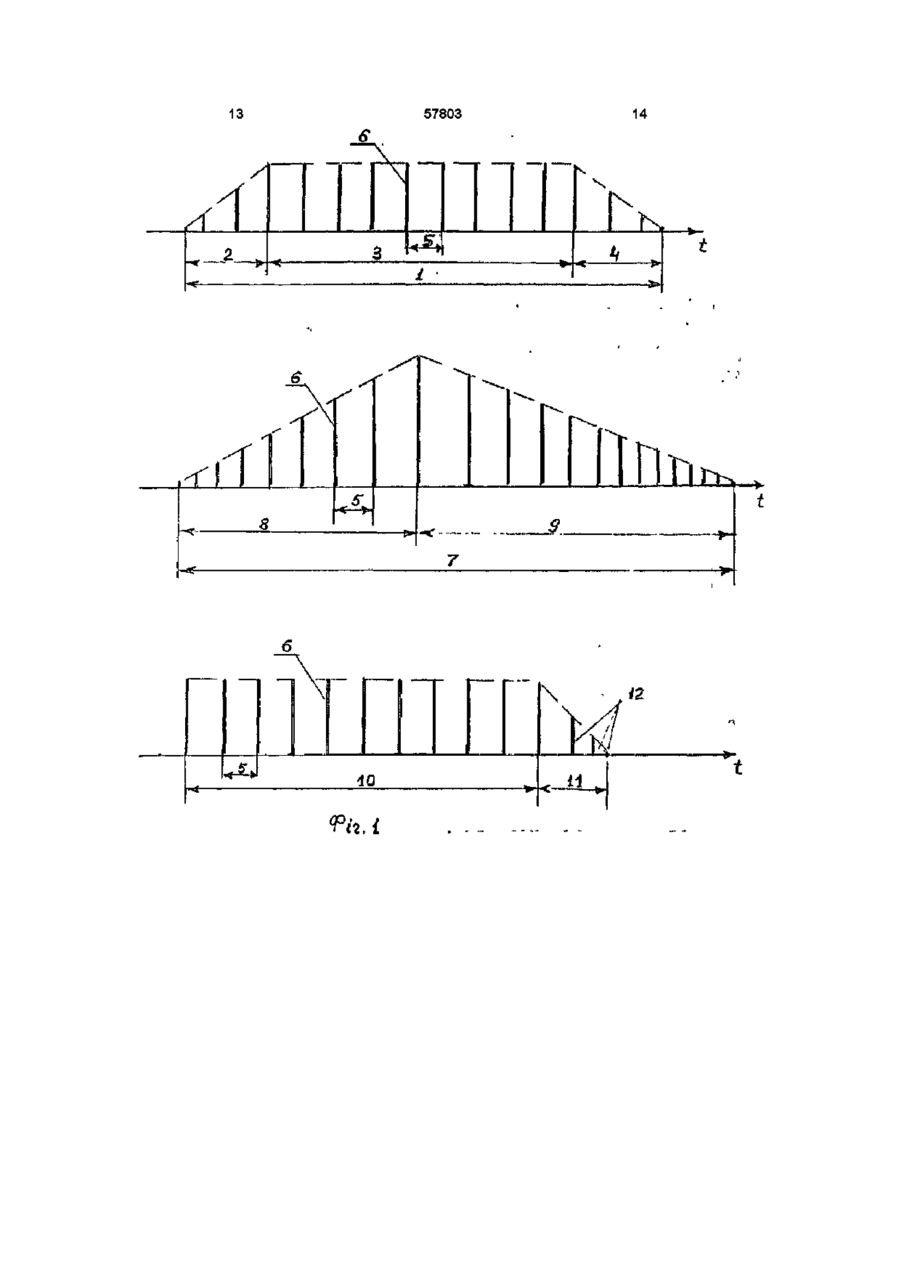

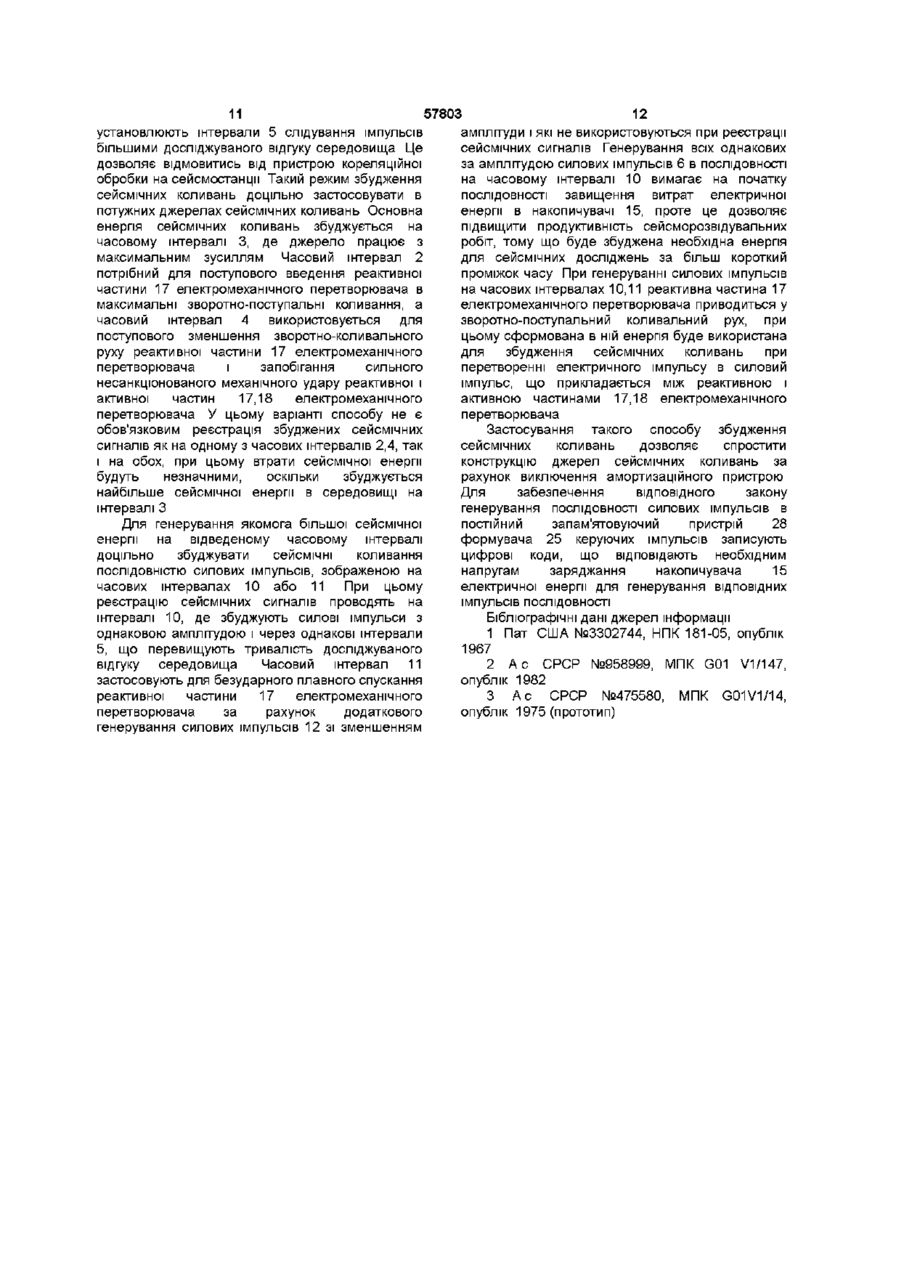

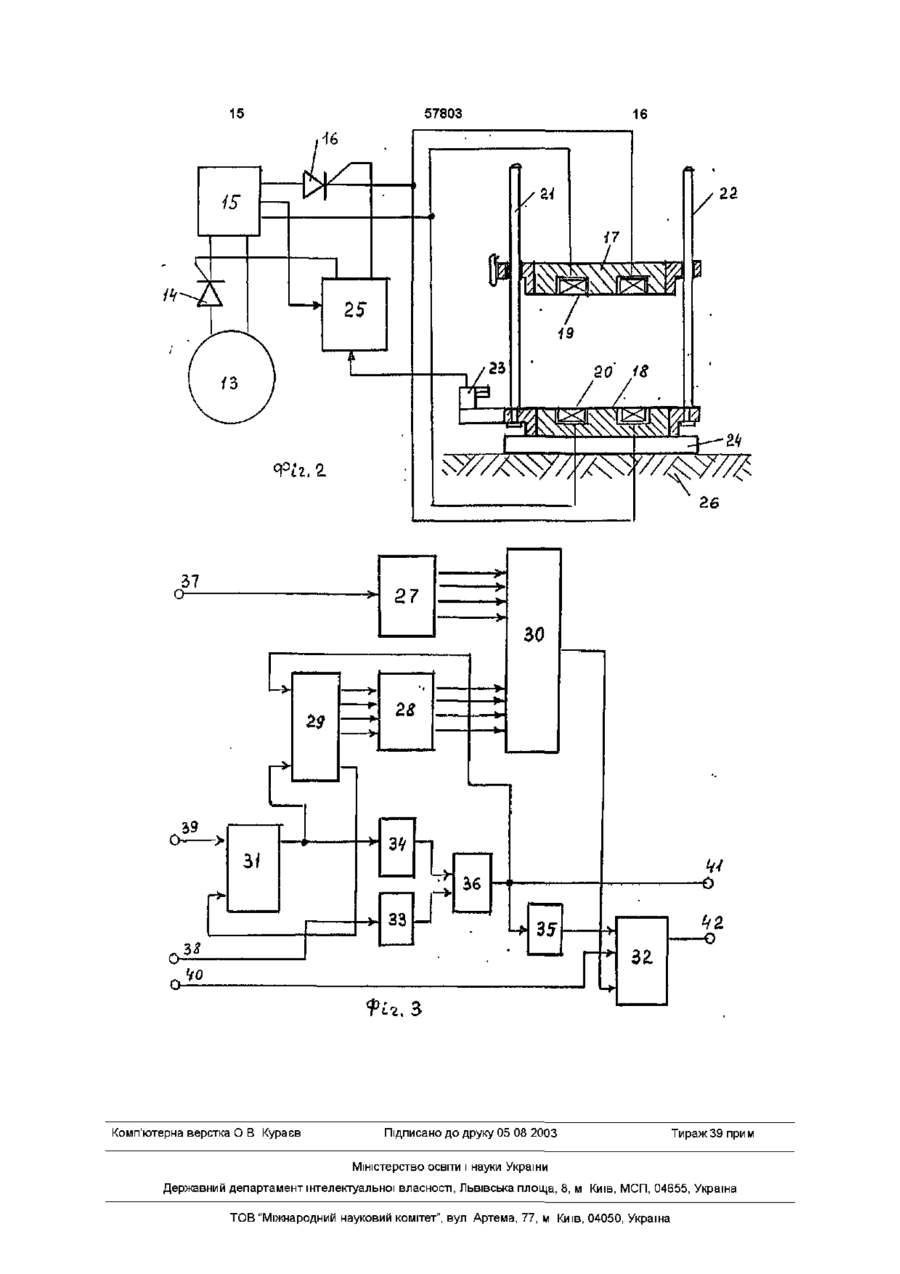

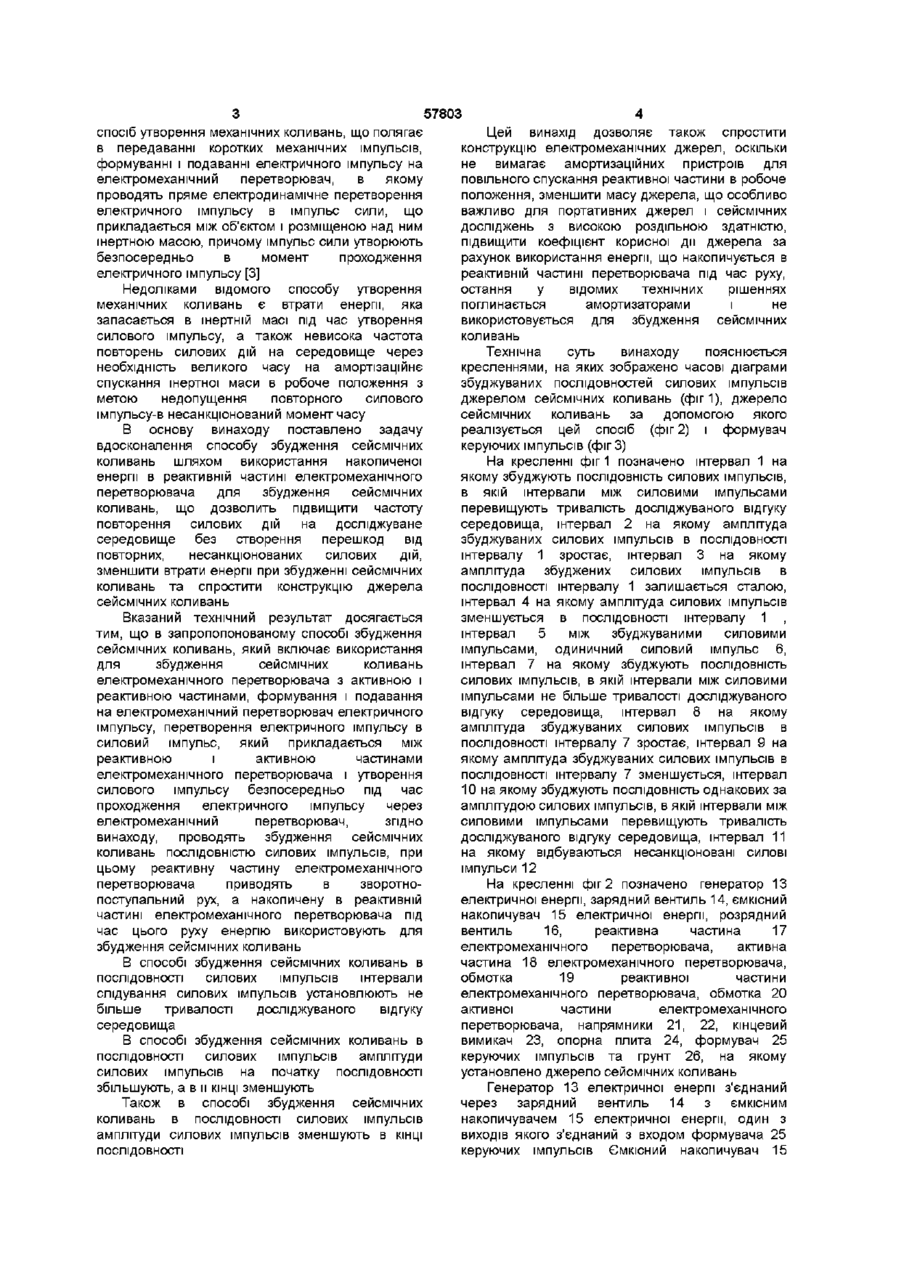

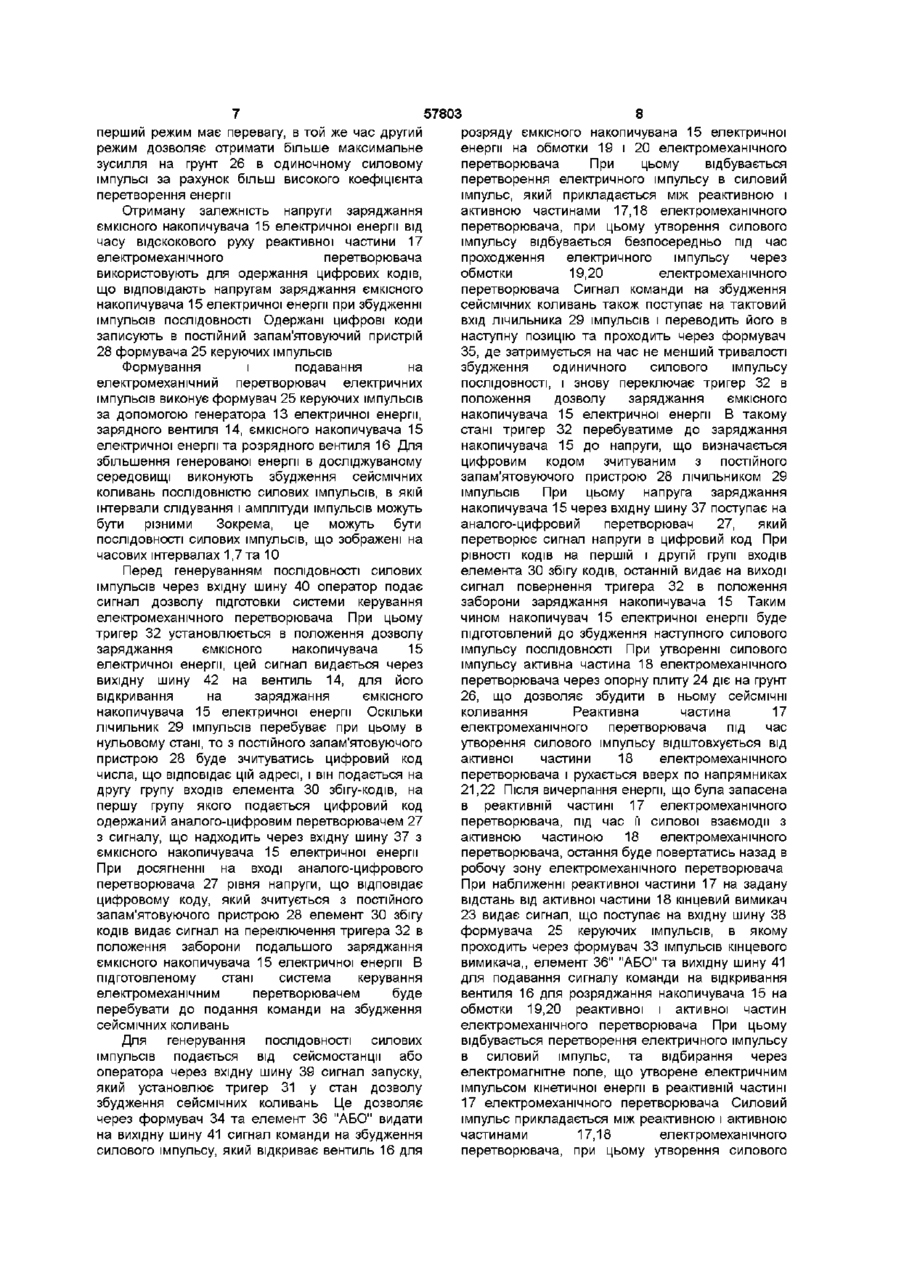

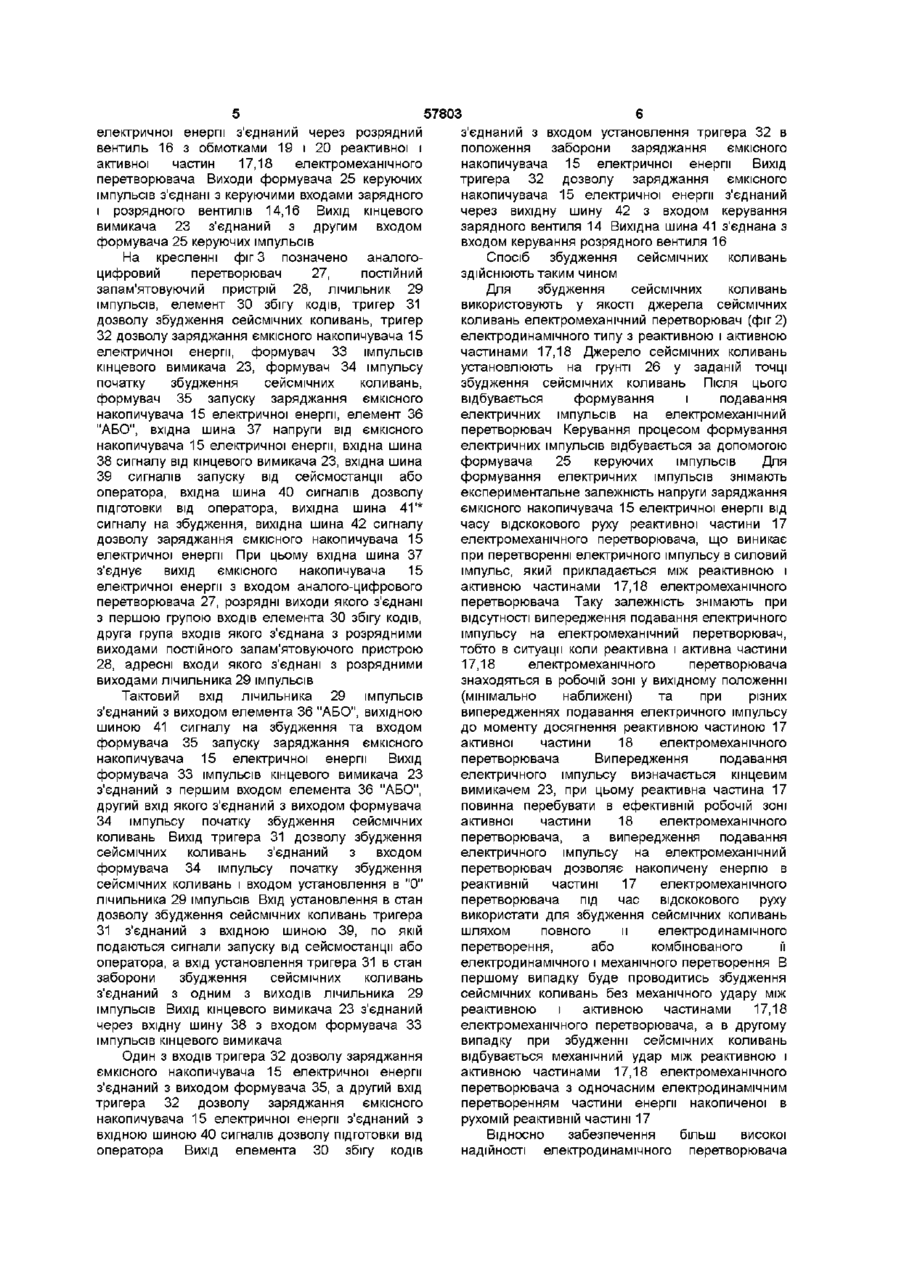

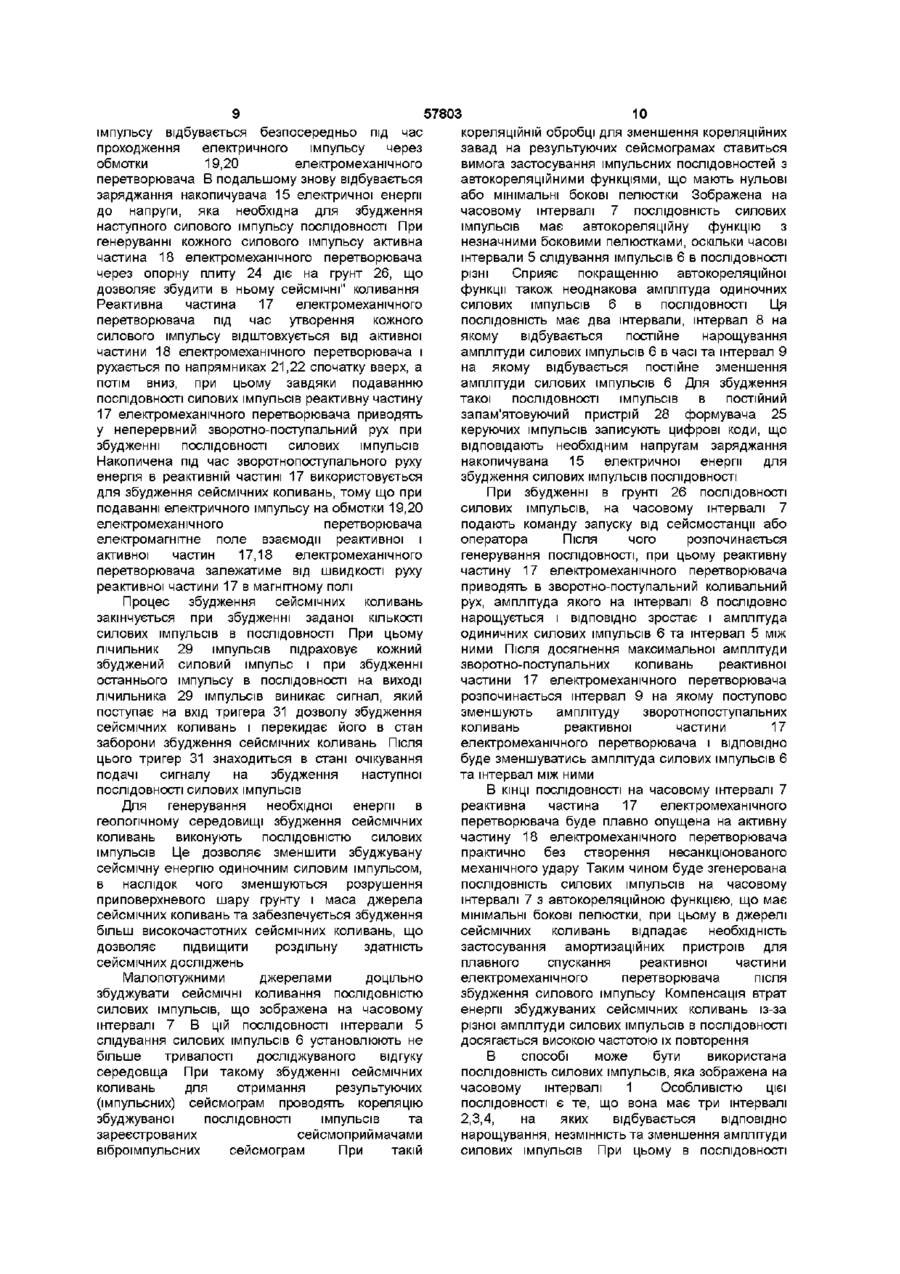

1 Спосіб збудження сейсмічних коливань, що включає використання для збудження сейсмічних коливань електромеханічного перетворювача з активною і реактивною частинами, формування і подавання на електромеханічний перетворювач електричного імпульсу, перетворення електричного імпульсу в силовий імпульс, який прикладається між реактивною і активною частинами електромеханічного перетворювача, і утворення силового імпульсу безпосередньо під час проходження електричного імпульсу через електромеханічний перетворювач, який відрізняється тим, що збудження сейсмічних коливань проводять ПОСЛІДОВНІСТЮ СИЛОВИХ імпульсів, при цьому реактивну частину електромеханічного перетворювача приводять в зворотно-поступальний рух, а накопичену в реактивній частині електромеханічного перетворювача під час цього руху енергію використовують для збудження сейсмічних коливань 2 Спосіб за п 1, який відрізняється тим, що в ПОСЛІДОВНОСТІ силових імпульсів інтервали прямування силових імпульсів установлюють меншими тривалості досліджуваного відгуку середовища 3 Спосіб за пп 1-2, який відрізняється тим, що в ПОСЛІДОВНОСТІ силових імпульсів амплітуди силових імпульсів на початку ПОСЛІДОВНОСТІ збільшують, а в и КІНЦІ зменшують 4 Спосіб за пп 1-2, який відрізняється тим, що в ПОСЛІДОВНОСТІ силових імпульсів амплітуди силових імпульсів зменшують в КІНЦІ ПОСЛІДОВНОСТІ о CO Винахід відноситься до способів збудження сейсмічних коливань в сейсморозвідці, а саме до способів збудження, які грунтуються на використанні електромагнетизму та енергії маси, що рухається зворотно-поступально Відомий спосіб збудження сейсмічних коливань, що грунтується на електромагнітному прискоренні падаючого тягаря, виготовленого з магнітного матеріалу, який рухається вздовж напрямних брусів всередині колони з немагнітного матеріалу, при цьому після звільнення для вільного падіння тягар прискорюється за допомогою електромагнітів, розміщених вздовж колони, і автоматично повертається у верхнє положення після удару по грунту [1] Недоліками відомого способу збудження сейсмічних коливань є невисокі точність синхронізації і частота повторень силових дій на досліджуване середовище Також відомий спосіб збудження сейсмічних хвиль з використанням електромеханічного перетворювача, що включає встановлення опорного пристрою на грунт, створення запасу енергії в тягарі при його підніманні і падінні, формування і подавання електричного імпульсу на котушки електромагнітного опорного пристрою, при цьому здійснюють скидання тягаря в момент подання команди запуску та його гальмування через заданий проміжок часу після подання команди запуску [2] Недоліками відомого способу збудження сейсмічних хвиль є невисока частота повторень силових дій на середовище, що робить неможливим збудження імпульсних послідовностей, в яких інтервали слідування імпульсів менші часу досліджуваного відгуку середовища, а також втрати енергії, викликані виконанням операції піднімання тягаря Найбільш близьким технічним рішенням є о 0 0 ю 57803 спосіб утворення механічних коливань, що полягає в передаванні коротких механічних імпульсів, формуванні і подаванні електричного імпульсу на електромеханічний перетворювач, в якому проводять пряме електродинамічне перетворення електричного імпульсу в імпульс сили, що прикладається між об'єктом і розміщеною над ним інертною масою, причому імпульс сили утворюють безпосередньо в момент проходження електричного імпульсу [3] Недоліками відомого способу утворення механічних коливань є втрати енергії, яка запасається в інертній масі під час утворення силового імпульсу, а також невисока частота повторень силових дій на середовище через необхідність великого часу на амортізаційнє спускання інертної маси в робоче положення з метою недопущення повторного силового імпульсу-в несанкціонований момент часу В основу винаходу поставлено задачу вдосконалення способу збудження сейсмічних коливань шляхом використання накопиченої енергії в реактивній частині електромеханічного перетворювача для збудження сейсмічних коливань, що дозволить підвищити частоту повторення силових дій на досліджуване середовище без створення перешкод від повторних, несанкціонованих силових дій, зменшити втрати енергії при збудженні сейсмічних коливань та спростити конструкцію джерела сейсмічних коливань Вказаний технічний результат досягається тим, що в запропопонованому способі збудження сейсмічних коливань, який включає використання для збудження сейсмічних коливань електромеханічного перетворювача з активною і реактивною частинами, формування і подавання на електромеханічний перетворювач електричного імпульсу, перетворення електричного імпульсу в силовий імпульс, який прикладається між реактивною і активною частинами електромеханічного перетворювача і утворення силового імпульсу безпосередньо під час проходження електричного імпульсу через електромеханічний перетворювач, згідно винаходу, проводять збудження сейсмічних коливань ПОСЛІДОВНІСТЮ силових імпульсів, при цьому реактивну частину електромеханічного перетворювача приводять в зворотнопоступальний рух, а накопичену в реактивній частині електромеханічного перетворювача під час цього руху енергію використовують для збудження сейсмічних коливань В способі збудження сейсмічних коливань в ПОСЛІДОВНОСТІ силових імпульсів інтервали слідування силових імпульсів установлюють не більше тривалості досліджуваного відгуку середовища В способі збудження сейсмічних коливань в ПОСЛІДОВНОСТІ силових імпульсів амплітуди силових імпульсів на початку ПОСЛІДОВНОСТІ збільшують, а в и КІНЦІ зменшують Також в способі збудження сейсмічних коливань в ПОСЛІДОВНОСТІ силових імпульсів амплітуди силових імпульсів зменшують в КІНЦІ ПОСЛІДОВНОСТІ 4 Цей винахід дозволяє також спростити конструкцію електромеханічних джерел, оскільки не вимагає амортизаційних пристроїв для повільного спускання реактивної частини в робоче положення, зменшити масу джерела, що особливо важливо для портативних джерел і сейсмічних досліджень з високою роздільною здатністю, підвищити коефіцієнт корисної дії джерела за рахунок використання енергії, що накопичується в реактивній частині перетворювача під час руху, остання у відомих технічних рішеннях поглинається амортизаторами і не використовується для збудження сейсмічних коливань Технічна суть винаходу пояснюється кресленнями, на яких зображено часові діаграми збуджуваних послідовностей силових імпульсів джерелом сейсмічних коливань (фіг1), джерело сейсмічних коливань за допомогою якого реалізується цей спосіб (фіг 2) і формувач керуючих імпульсів (фіг 3) На кресленні фіг 1 позначено інтервал 1 на якому збуджують ПОСЛІДОВНІСТЬ силових імпульсів, в якій інтервали між силовими імпульсами перевищують тривалість досліджуваного відгуку середовища, інтервал 2 на якому амплітуда збуджуваних силових імпульсів в ПОСЛІДОВНОСТІ інтервалу 1 зростає, інтервал 3 на якому амплітуда збуджених силових імпульсів в ПОСЛІДОВНОСТІ інтервалу 1 залишається сталою, інтервал 4 на якому амплітуда силових імпульсів зменшується в ПОСЛІДОВНОСТІ інтервалу 1 інтервал 5 між збуджуваними силовими імпульсами, одиничний силовий імпульс 6, інтервал 7 на якому збуджують ПОСЛІДОВНІСТЬ силових імпульсів, в якій інтервали між силовими імпульсами не більше тривалості досліджуваного відгуку середовища, інтервал 8 на якому амплітуда збуджуваних силових імпульсів в ПОСЛІДОВНОСТІ інтервалу 7 зростає, інтервал 9 на якому амплітуда збуджуваних силових імпульсів в ПОСЛІДОВНОСТІ інтервалу 7 зменшується, інтервал 10 на якому збуджують ПОСЛІДОВНІСТЬ однакових за амплітудою силових імпульсів, в якій інтервали між силовими імпульсами перевищують тривалість досліджуваного відгуку середовища, інтервал 11 на якому відбуваються несанкціоновані силові імпульси 12 На кресленні фіг 2 позначено генератор 13 електричної енергії, зарядний вентиль 14, ємкісний накопичувач 15 електричної енергії, розрядний вентиль 16, реактивна частина 17 електромеханічного перетворювача, активна частина 18 електромеханічного перетворювача, обмотка 19 реактивної частини електромеханічного перетворювача, обмотка 20 активної частини електромеханічного перетворювача, напрямники 21, 22, кінцевий вимикач 23, опорна плита 24, формувач 25 керуючих імпульсів та грунт 26, на якому установлено джерело сейсмічних коливань Генератор 13 електричної енергії з'єднаний через зарядний вентиль 14 з ємкісним накопичувачем 15 електричної енергії, один з виходів якого з'єднаний з входом формувача 25 керуючих імпульсів Ємкісний накопичувач 15 57803 електричної енергії з єднаний через розрядний вентиль 16 з обмотками 19 і 20 реактивної і активної частин 17,18 електромеханічного перетворювача Виходи формувача 25 керуючих імпульсів з'єднані з керуючими входами зарядного і розрядного вентилів 14,16 Вихід кінцевого вимикача 23 з'єднаний з другим входом формувача 25 керуючих імпульсів На кресленні фіг 3 позначено аналогоцифровий перетворювач 27, постійний запам'ятовуючий пристрій 28, лічильник 29 імпульсів, елемент ЗО збігу кодів, тригер 31 дозволу збудження сейсмічних коливань, тригер 32 дозволу заряджання ємкісного накопичувача 15 електричної енергії, формувач 33 імпульсів кінцевого вимикача 23, формувач 34 імпульсу початку збудження сейсмічних коливань, формувач 35 запуску заряджання ємкісного накопичувача 15 електричної енергії, елемент 36 "АБО", вхідна шина 37 напруги від ємкісного накопичувача 15 електричної енергії, вхідна шина 38 сигналу від кінцевого вимикача 23, вхідна шина 39 сигналів запуску від сейсмостанції або оператора, вхідна шина 40 сигналів дозволу підготовки від оператора, вихідна шина 41'* сигналу на збудження, вихідна шина 42 сигналу дозволу заряджання ємкісного накопичувача 15 електричної енергії При цьому вхідна шина 37 з'єднує вихід ємкісного накопичувача 15 електричної енергії з входом аналого-цифрового перетворювача 27, розрядні виходи якого з'єднані з першою групою входів елемента ЗО збігу кодів, друга група входів якого з'єднана з розрядними виходами постійного запам'ятовуючого пристрою 28, адресні входи якого з'єднані з розрядними виходами лічильника 29 імпульсів Тактовий вхід лічильника 29 імпульсів з'єднаний з виходом елемента 36 "АБО", вихідною шиною 41 сигналу на збудження та входом формувача 35 запуску заряджання ємкісного накопичувача 15 електричної енергії Вихід формувача 33 імпульсів кінцевого вимикача 23 з'єднаний з першим входом елемента 36 "АБО", другий вхід якого з'єднаний з виходом формувача 34 імпульсу початку збудження сейсмічних коливань Вихід тригера 31 дозволу збудження сейсмічних коливань з'єднаний з входом формувача 34 імпульсу початку збудження сейсмічних коливань і входом установлення в "0" лічильника 29 імпульсів Вхід установлення в стан дозволу збудження сейсмічних коливань тригера 31 з'єднаний з вхідною шиною 39, по якій подаються сигнали запуску від сейсмостанції або оператора, а вхід установлення тригера 31 в стан заборони збудження сейсмічних коливань з'єднаний з одним з виходів лічильника 29 імпульсів Вихід кінцевого вимикача 23 з'єднаний через вхідну шину 38 з входом формувача 33 імпульсів кінцевого вимикача Один з входів тригера 32 дозволу заряджання ємкісного накопичувача 15 електричної енергії з'єднаний з виходом формувача 35, а другий вхід тригера 32 дозволу заряджання ємкісного накопичувача 15 електричної енергії з'єднаний з вхідною шиною 40 сигналів дозволу підготовки від оператора Вихід елемента ЗО збігу кодів 6 з'єднаний з входом установлення тригера 32 в положення заборони заряджання ємкісного накопичувача 15 електричної енергії Вихід тригера 32 дозволу заряджання ємкісного накопичувача 15 електричної енергії з'єднаний через вихідну шину 42 з входом керування зарядного вентиля 14 Вихідна шина 41 з'єднана з входом керування розрядного вентиля 16 Спосіб збудження сейсмічних коливань здійснюють таким чином Для збудження сейсмічних коливань використовують у якості джерела сейсмічних коливань електромеханічний перетворювач (фіг 2) електродинамічного типу з реактивною і активною частинами 17,18 Джерело сейсмічних коливань установлюють на грунті 26 у заданій точці збудження сейсмічних коливань Після цього відбувається формування і подавання електричних імпульсів на електромеханічний перетворювач Керування процесом формування електричних імпульсів відбувається за допомогою формувача 25 керуючих імпульсів Для формування електричних імпульсів знімають експериментальне залежність напруги заряджання ємкісного накопичувача 15 електричної енергії від часу відскокового руху реактивної частини 17 електромеханічного перетворювача, що виникає при перетворенні електричного імпульсу в силовий імпульс, який прикладається між реактивною і активною частинами 17,18 електромеханічного перетворювача Таку залежність знімають при відсутності випередження подавання електричного імпульсу на електромеханічний перетворювач, тобто в ситуації коли реактивна і активна частини 17,18 електромеханічного перетворювача знаходяться в робочій зоні у вихідному положенні (мінімально наближені) та при різних випередженнях подавання електричного імпульсу до моменту досягнення реактивною частиною 17 активної частини 18 електромеханічного перетворювача Випередження подавання електричного імпульсу визначається кінцевим вимикачем 23, при цьому реактивна частина 17 повинна перебувати в ефективній робочій зоні активної частини 18 електромеханічного перетворювача, а випередження подавання електричного імпульсу на електромеханічний перетворювач дозволяє накопичену енергію в реактивній частині 17 електромеханічного перетворювача під час відскокового руху використати для збудження сейсмічних коливань шляхом повного и електродинамічного перетворення, або комбінованого її електродинамічного і механічного перетворення В першому випадку буде проводитись збудження сейсмічних коливань без механічного удару між реактивною і активною частинами 17,18 електромеханічного перетворювача, а в другому випадку при збудженні сейсмічних коливань відбувається механічний удар між реактивною і активною частинами 17,18 електромеханічного перетворювача з одночасним електродинамічним перетворенням частини енергії накопиченої в рухомій реактивній частині 17 Відносно забезпечення більш високої надійності електродинамічного перетворювача 57803 8 розряду ємкісного накопичувана 15 електричної перший режим має перевагу, в той же час другий енергії на обмотки 19 і 20 електромеханічного режим дозволяє отримати більше максимальне перетворювача При цьому відбувається зусилля на грунт 26 в одиночному силовому перетворення електричного імпульсу в силовий імпульсі за рахунок більш високого коефіцієнта імпульс, який прикладається між реактивною і перетворення енергії активною частинами 17,18 електромеханічного Отриману залежність напруги заряджання перетворювача, при цьому утворення силового ємкісного накопичувача 15 електричної енергії від імпульсу відбувається безпосередньо під час часу відскокового руху реактивної частини 17 проходження електричного імпульсу через електромеханічного перетворювача обмотки 19,20 електромеханічного використовують для одержання цифрових кодів, що відповідають напругам заряджання ємкісного перетворювача Сигнал команди на збудження накопичувача 15 електричної енергії при збудженні сейсмічних коливань також поступає на тактовий імпульсів ПОСЛІДОВНОСТІ Одержані цифрові коди вхід лічильника 29 імпульсів і переводить його в записують в постійний запам'ятовуючий пристрій наступну позицію та проходить через формувач 28 формувача 25 керуючих імпульсів 35, де затримується на час не менший тривалості збудження одиничного силового імпульсу Формування і подавання на ПОСЛІДОВНОСТІ, і знову переключає тригер 32 в електромеханічний перетворювач електричних положення дозволу заряджання ємкісного імпульсів виконує формувач 25 керуючих імпульсів накопичувача 15 електричної енергії В такому за допомогою генератора 13 електричної енергії, стані тригер 32 перебуватиме до заряджання зарядного вентиля 14, ємкісного накопичувача 15 накопичувача 15 до напруги, що визначається електричної енергії та розрядного вентиля 16 Для цифровим кодом зчитуваним з постійного збільшення генерованої енергії в досліджуваному запам'ятовуючого пристрою 28 лічильником 29 середовищі виконують збудження сейсмічних імпульсів При цьому напруга заряджання коливань ПОСЛІДОВНІСТЮ силових імпульсів, в якій накопичувача 15 через вхідну шину 37 поступає на інтервали слідування і амплітуди імпульсів можуть аналого-цифровий перетворювач 27, який бути різними Зокрема, це можуть бути перетворює сигнал напруги в цифровий код При ПОСЛІДОВНОСТІ силових імпульсів, що зображені на рівності кодів на першій і другій групі входів часових інтервалах 1,7 та 10 елемента ЗО збігу кодів, останній видає на виході Перед генеруванням ПОСЛІДОВНОСТІ СИЛОВИХ сигнал повернення тригера 32 в положення імпульсів через вхідну шину 40 оператор подає заборони заряджання накопичувача 15 Таким сигнал дозволу підготовки системи керування чином накопичувач 15 електричної енергії буде електромеханічного перетворювача При цьому підготовлений до збудження наступного силового тригер 32 установлюється в положення дозволу імпульсу ПОСЛІДОВНОСТІ При утворенні силового заряджання ємкісного накопичувача 15 імпульсу активна частина 18 електромеханічного електричної енергії, цей сигнал видається через перетворювача через опорну плиту 24 діє на грунт вихідну шину 42 на вентиль 14, для його 26, що дозволяє збудити в ньому сейсмічні відкривання на заряджання ємкісного коливання Реактивна частина 17 накопичувача 15 електричної енергії Оскільки електромеханічного перетворювача під час лічильник 29 імпульсів перебуває при цьому в утворення силового імпульсу відштовхується від нульовому стані, то з постійного запам'ятовуючого активної частини 18 електромеханічного пристрою 28 буде зчитуватись цифровий код перетворювача і рухається вверх по напрямниках числа, що відповідає цій адресі, і він подається на 21,22 Після вичерпання енергії, що була запасена другу групу входів елемента ЗО збігу-кодів, на в реактивній частині 17 електромеханічного першу групу якого подається цифровий код перетворювача, під час її силової взаємодії з одержаний аналого-цифровим перетворювачем 27 активною частиною 18 електромеханічного з сигналу, що надходить через вхідну шину 37 з перетворювача, остання буде повертатись назад в ємкісного накопичувача 15 електричної енергії робочу зону електромеханічного перетворювача При досягненні на вході аналого-цифрового При наближенні реактивної частини 17 на задану перетворювача 27 рівня напруги, що відповідає відстань від активної частини 18 кінцевий вимикач цифровому коду, який зчитується з постійного 23 видає сигнал, що поступає на вхідну шину 38 запам'ятовуючого пристрою 28 елемент ЗО збігу формувача 25 керуючих імпульсів, в якому кодів видає сигнал на переключення тригера 32 в проходить через формувач 33 імпульсів кінцевого положення заборони подальшого заряджання вимикача,, елемент 36" "АБО" та вихідну шину 41 ємкісного накопичувача 15 електричної енергії В для подавання сигналу команди на відкривання підготовленому стані система керування вентиля 16 для розряджання накопичувача 15 на електромеханічним перетворювачем буде обмотки 19,20 реактивної і активної частин перебувати до подання команди на збудження електромеханічного перетворювача При цьому сейсмічних коливань відбувається перетворення електричного імпульсу в силовий імпульс, та відбирання через Для генерування ПОСЛІДОВНОСТІ СИЛОВИХ електромагнітне поле, що утворене електричним імпульсів подається від сейсмостанції або імпульсом кінетичної енергії в реактивній частині оператора через вхідну шину 39 сигнал запуску, 17 електромеханічного перетворювача Силовий який установлює тригер 31 у стан дозволу імпульс прикладається між реактивною і активною збудження сейсмічних коливань Це дозволяє частинами 17,18 електромеханічного через формувач 34 та елемент 36 "АБО" видати на вихідну шину 41 сигнал команди на збудження силового імпульсу, який відкриває вентиль 16 для перетворювача, при цьому утворення силового 57803 10 імпульсу відбувається безпосередньо під час кореляційній обробці для зменшення кореляційних проходження електричного імпульсу через завад на результуючих сейсмограмах ставиться обмотки 19,20 електромеханічного вимога застосування імпульсних послідовностей з автокореляційними функціями, що мають нульові перетворювача В подальшому знову відбувається або мінімальні бокові пелюстки Зображена на заряджання накопичувача 15 електричної енергії часовому інтервалі 7 ПОСЛІДОВНІСТЬ СИЛОВИХ до напруги, яка необхідна для збудження імпульсів має автокореляційну функцію з наступного силового імпульсу ПОСЛІДОВНОСТІ При незначними боковими пелюстками, оскільки часові генеруванні кожного силового імпульсу активна інтервали 5 слідування імпульсів 6 в ПОСЛІДОВНОСТІ частина 18 електромеханічного перетворювача різні Сприяє покращенню автокореляційної через опорну плиту 24 діє на грунт 26, що функції також неоднакова амплітуда одиночних дозволяє збудити в ньому сейсмічні" коливання силових імпульсів 6 в ПОСЛІДОВНОСТІ Ця Реактивна частина 17 електромеханічного ПОСЛІДОВНІСТЬ має два інтервали, інтервал 8 на перетворювача під час утворення кожного якому відбувається постійне нарощування силового імпульсу відштовхується від активної амплітуди силових імпульсів 6 в часі та інтервал 9 частини 18 електромеханічного перетворювача і на якому відбувається постійне зменшення рухається по напрямниках 21,22 спочатку вверх, а амплітуди силових імпульсів 6 Для збудження потім вниз, при цьому завдяки подаванню такої ПОСЛІДОВНОСТІ імпульсів в постійний ПОСЛІДОВНОСТІ силових імпульсів реактивну частину запам'ятовуючий пристрій 28 формувача 25 17 електромеханічного перетворювача приводять керуючих імпульсів записують цифрові коди, що у неперервний зворотно-поступальний рух при відповідають необхідним напругам заряджання збудженні ПОСЛІДОВНОСТІ силових імпульсів накопичувана 15 електричної енергії для Накопичена під час зворотнопоступального руху збудження силових імпульсів ПОСЛІДОВНОСТІ енергія в реактивній частині 17 використовується для збудження сейсмічних коливань, тому що при При збудженні в грунті 26 ПОСЛІДОВНОСТІ подаванні електричного імпульсу на обмотки 19,20 силових імпульсів, на часовому інтервалі 7 електромеханічного перетворювача подають команду запуску від сейсмостанції або оператора Після чого розпочинається електромагнітне поле взаємодії реактивної і генерування ПОСЛІДОВНОСТІ, при цьому реактивну активної частин 17,18 електромеханічного частину 17 електромеханічного перетворювача перетворювача залежатиме від швидкості руху приводять в зворотно-поступальний коливальний реактивної частини 17 в магнітному полі рух, амплітуда якого на інтервалі 8 послідовно Процес збудження сейсмічних коливань нарощується і ВІДПОВІДНО зростає і амплітуда закінчується при збудженні заданої КІЛЬКОСТІ одиничних силових імпульсів 6 та інтервал 5 між силових імпульсів в ПОСЛІДОВНОСТІ При цьому ними Після досягнення максимальної амплітуди лічильник 29 імпульсів підраховує кожний зворотно-поступальних коливань реактивної збуджений силовий імпульс і при збудженні частини 17 електромеханічного перетворювача останнього імпульсу в ПОСЛІДОВНОСТІ на виході розпочинається інтервал 9 на якому поступово лічильника 29 імпульсів виникає сигнал, який зменшують амплітуду зворотнопоступальних поступає на вхід тригера 31 дозволу збудження коливань реактивної частини 17 сейсмічних коливань і перекидає його в стан електромеханічного перетворювача і ВІДПОВІДНО заборони збудження сейсмічних коливань Після буде зменшуватись амплітуда силових імпульсів 6 цього тригер 31 знаходиться в стані очікування та інтервал між ними подачі сигналу на збудження наступної ПОСЛІДОВНОСТІ силових імпульсів В КІНЦІ ПОСЛІДОВНОСТІ на часовому інтервалі 7 реактивна частина 17 електромеханічного Для генерування необхідної енергії в перетворювача буде плавно опущена на активну геологічному середовищі збудження сейсмічних частину 18 електромеханічного перетворювача коливань виконують ПОСЛІДОВНІСТЮ СИЛОВИХ практично без створення несанкціонованого імпульсів Це дозволяє зменшити збуджувану механічного удару Таким чином буде згенерована сейсмічну енергію одиночним силовим імпульсом, ПОСЛІДОВНІСТЬ силових імпульсів на часовому в наслідок чого зменшуються розрушення інтервалі 7 з автокореляційною функцією, що має приповерхневого шару грунту і маса джерела мінімальні бокові пелюстки, при цьому в джерелі сейсмічних коливань та забезпечується збудження сейсмічних коливань відпадає необхідність більш високочастотних сейсмічних коливань, що застосування амортизаційних пристроїв для дозволяє підвищити роздільну здатність плавного спускання реактивної частини сейсмічних досліджень електромеханічного перетворювача після Малопотужними джерелами доцільно збудження силового імпульсу Компенсація втрат збуджувати сейсмічні коливання ПОСЛІДОВНІСТЮ енергії збуджуваних сейсмічних коливань із-за силових імпульсів, що зображена на часовому різної амплітуди силових імпульсів в ПОСЛІДОВНОСТІ інтервалі 7 В цій ПОСЛІДОВНОСТІ інтервали 5 досягається високою частотою їх повторення слідування силових імпульсів 6 установлюють не більше тривалості досліджуваного відгуку В способі може бути використана середовща При такому збудженні сейсмічних ПОСЛІДОВНІСТЬ силових імпульсів, яка зображена на коливань для отримання результуючих часовому інтервалі 1 Особливістю цієї (імпульсних) сейсмограм проводять кореляцію ПОСЛІДОВНОСТІ є те, що вона має три інтервалі збуджуваної ПОСЛІДОВНОСТІ імпульсів та 2,3,4, на яких відбувається ВІДПОВІДНО зареєстрованих сейсмоприймачами нарощування, незмінність та зменшення амплітуди силових імпульсів При цьому в ПОСЛІДОВНОСТІ віброімпульсних сейсмограм При такій 12 11 57803 установлюють інтервали 5 слідування імпульсів амплітуди і які не використовуються при реєстрації більшими досліджуваного відгуку середовища Це сейсмічних сигналів Генерування всіх однакових дозволяє відмовитись від пристрою кореляційної за амплітудою силових імпульсів 6 в ПОСЛІДОВНОСТІ обробки на сейсмостанції Такий режим збудження на часовому інтервалі 10 вимагає на початку сейсмічних коливань доцільно застосовувати в ПОСЛІДОВНОСТІ завищення витрат електричної потужних джерелах сейсмічних коливань Основна енергії в накопичувачі 15, проте це дозволяє енергія сейсмічних коливань збуджується на підвищити продуктивність сейсморозвідувальних часовому інтервалі 3, де джерело працює з робіт, тому що буде збуджена необхідна енергія максимальним зусиллям Часовий інтервал 2 для сейсмічних досліджень за більш короткий потрібний для поступового введення реактивної проміжок часу При генеруванні силових імпульсів частини 17 електромеханічного перетворювача в на часових інтервалах 10,11 реактивна частина 17 максимальні зворотно-поступальні коливання, а електромеханічного перетворювача приводиться у часовий інтервал 4 використовується для зворотно-поступальний коливальний рух, при поступового зменшення зворотно-коливального цьому сформована в ній енергія буде використана руху реактивної частини 17 електромеханічного для збудження сейсмічних коливань при перетворювача і запобігання сильного перетворенні електричного імпульсу в силовий несанкціонованого механічного удару реактивної і імпульс, що прикладається між реактивною і активної частин 17,18 електромеханічного активною частинами 17,18 електромеханічного перетворювача У цьому варіанті способу не є перетворювача обов'язковим реєстрація збуджених сейсмічних Застосування такого способу збудження сигналів як на одному з часових інтервалів 2,4, так сейсмічних коливань дозволяє спростити і на обох, при цьому втрати сейсмічної енергії конструкцію джерел сейсмічних коливань за будуть незначними, оскільки збуджується рахунок виключення амортизаційного пристрою найбільше сейсмічної енергії в середовищі на Для забезпечення ВІДПОВІДНОГО закону інтервалі З генерування Для генерування якомога більшої сейсмічної енергії на відведеному часовому інтервалі доцільно збуджувати сейсмічні коливання ПОСЛІДОВНІСТЮ силових імпульсів, зображеною на часових інтервалах 10 або 11 При цьому реєстрацію сейсмічних сигналів проводять на інтервалі 10, де збуджують силові імпульси з однаковою амплітудою і через однакові інтервали 5, що перевищують тривалість досліджуваного відгуку середовища Часовий інтервал 11 застосовують для безударного плавного спускання реактивної частини 17 електромеханічного перетворювача за рахунок додаткового генерування силових імпульсів 12 зі зменшенням ПОСЛІДОВНОСТІ СИЛОВИХ імпульсів в постійний запам'ятовуючий пристрій 28 формувача 25 керуючих імпульсів записують цифрові коди, що відповідають необхідним напругам заряджання накопичувача 15 електричної енергії для генерування ВІДПОВІДНИХ імпульсів ПОСЛІДОВНОСТІ 1967 Бібліографічні дані джерел інформації 1 Пат США №3302744, НПК 181-05, опублік 2 А с СРСР №958999, МПК G01 V1/147, опублік 1982 3 А с СРСР №475580, МПК G01V1/14, опублік 1975 (прототип) 13 57803 \ A « • 2 w з і 'Ріг. і • 14 15 57803 16 22 о30 -о 33 J о 35 Чо Комп'ютерна верстка О В Курасв Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
