Ручний важільний привід

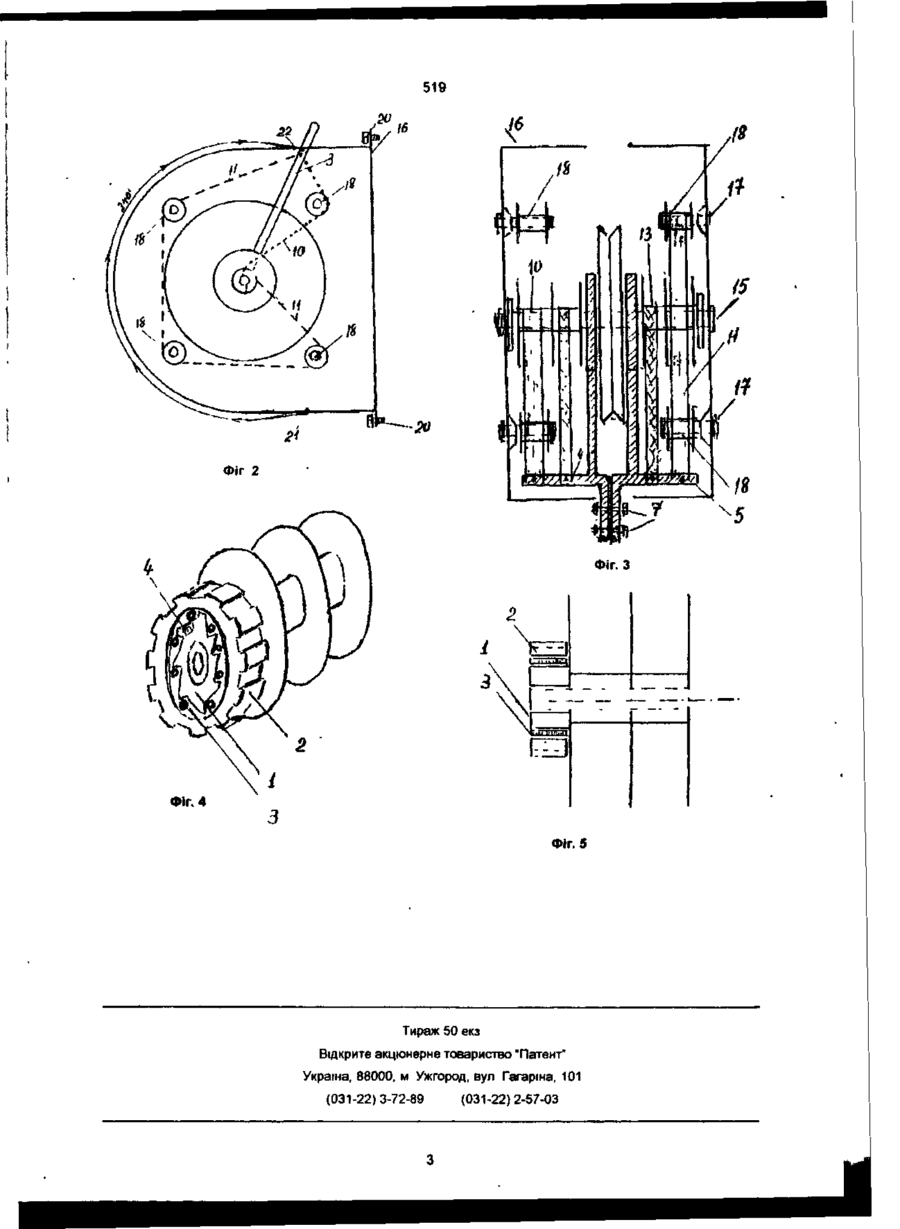

Ручний важільний привід, що містить барабан з прямокутними прорізами на його фланці і закріплений у вилці важеля, що оснащений в своїх отворах робочим і стопорним штоком і пружинами, який відрізняється тим, що за допомогою нерухомого вала, на якому надт диск з текстропним ременем, два барабани з перегородками і роз'ємний важіль-вилка, до якого закріплені КІНЦІ силових і пружинних стрічок, що намотані на два барабани, оснащені храповим механізмом, що з'єднаний з диском, від якого через текстропний ремінь здійснена передача обертів до споживача Корисна модель відноситься до засобів, що застосовуються в галузях народного господарства, де у технолопчному процесі необхідний ручний привід для створення обертового моменту в одному напрямку приведення в дію малопотужних генераторів, вентиляторів, насосів, а при використанні м'язової сили ніг пристрій використовується для виконання операцій, де потрібні ВІЛЬНІ руки - шліфовка каменів, зубних протезів, коронок, заточка інструментів, зкручування ниток, намотка котушок, приведення в дію інвалідних колясок, в гончарному промислі та інше Технічний рівень ручних приводів характеризується їх простотою конструкції, відсутністю складних кінематичних схем внаслідок їх короткотермінового використання та витіснення їх електроприводом В ручних домкратах застосовується передача "гвинт-чвйка", яка перетворює обертовий рух в прямолінійний В ручних лебідках використовується редуктор для зменшення сили, що прикладається до ручки, а в ручних заточних пристроях, навпаки, редуктор застосовується для збільшення обертів Прототипом РВП можна вважати ручну лібедку РЛ, що використовується для витягування автомобіля при його буксуванні Пристрій містить корпус, в якому закріплений вал, на який надітий барабан з шліцевими прорізами на фланці і важшь-вилка з двома отворами, в які вміщені робочий і стопорний штоки та пружини з можливістю їх входження в шлщеві прорізи барабана При зворотньому русі важеля-вилки барабан зафіксований в нерухомому стані, а тому лебідка змотує канат в періодичному режимі - один оберт за 2-4 цикли переміщень важеля-вилки, що є суттєвим недоліком [Вайнсон А А Підйомно-транспортні машини - М Машинобудування, 1983 - С 10, 71, 149, Решетов Д Н Деталі машин - М , 1961 Передачі гвинт-гайка - С 430] В основу корисної моделі поставлена задача створити ручний малогабаритний, простий за своєю конструкції, зручний в експлуатації, а основне, безперервної дії в одному напрямку і досягнення підвищення обертів в кілька разів важільний привід На нерухомий вал 1 (фіг 1) надітий диск 2, що має по зовнішньому колу проточку під клиновий ремінь, а також ступиці з обох боків диска, на які надіті роз'ємні частини важеля-вилки 3, який передає прикладену м'язову силу на кронштейни 4, 5 В отвори важеля-вилки запресовані бронзові втулки 6 Обидві частини важеля-вилки з'єднані гвинтом 7 На вал 1 з обох сторін надіті барабани 8, 9 з перегородками для відокремлення намотки плоских металізованих капронових стрічок 10, 11 від намотки плоских пружин 12, 13 Силові капронові стрічки і пружини кріпляться одним кінцем до барабана, а другим - до кронштейна, але намотані на одному барабан» в протилежні сторони Силові стрічки обох барабанів намотані в одному напрямку, що забезпечує обертання диска в одному напрямку незалежно від того, в який бік переміщається важіль-вилка, тому, що силові стрічки приєднані до важеля-вилки через протилежні ролики, що зображено на фіг 2 Після барабанів на вал 1 (фіг 1) надіті шайби 14 Нерухомий вал 1 «о ю o> 519 кріпиться до корпуса гайками 15 Диск, важільвилка, барабани на валу 1 мають свободу обер тання в обох напрямках До корпуса 16 (фіг 2, 3) привода консольно закріплені всередині гвинтами 17 (фіг 3) ролики 18, які направляють силові стрічки на барабани 8, 9 при переміщенні важелявилки 3 (фіг 1) Корпус складається з двох половин, які надіті на вал 1 і закріплені гайками 15 (фіг 3) Торці 19 (фіг 1) барабанів 8, 9 є фактично храповими механізмами, що представляють фрикційні обгонні муфти Обгонні муфти можуть бути зубчато-храповими, кулачково-храповими та фрикційними [Решетов Д Н Деталі машин - М , 1961 Ременеві передачі - С 231, 232, 233, Обгонні муфти - С 632, 633] Під терміном "торці барабанів" 19 розуміють фрикційну обгонну муфту, що містить зірку 1 (фіг 4, 5), яка жорстко закріплена з барабаном, обойму 2, що за допомогою ЩЛІЦІВ з'єднана з ступицею диска 2 (фіг 1) Між зіркою 1 (фіг 4, 5) і обоймою 2 вкладені ролики 3, які відтискуються пружинами 4 в напрямку вужчої частини порожнини і при повороті барабана за годинниковою стрілкою ролики затискуються між зіркою та обоймою, передаючи обертовий момент на диск 2 (фіг 1), ступиці якого також мають шліци Застосування фрикційної муфти забезпечило обертання барабана 8 разом з диском 2 навколо нерухомого вала 1 (фіг 1) в одному робочому напрямку, а в зворотньому - без диска, який в цей Фіг. 1 момент продовжує обертатись в попередньому напрямку, будучи з'єднаним з барабаном 9 за допомогою своєї фрикційної муфти Корпус РВП закріплюється до потрібного агрегата-споживача гвинтами 20 (фіг 2) Робота РВП При переміщенні важеля-вилки знизу-вверх, тобто за годинниковою стрілкою, кронштейн 5 розмотує силову стрічку 11 (фіг 2) з барабана 9 і обертовий момент передається через фрикційну муфту 19 (фіг 1) на диск 2, який обертається за годинниковою стрілкою В цей період важіль-вилка переміщується з точки 21 (фіг 2) до точки 22 Одночасно при розмотуванні стрічки 11 змотується пружина 13 (фіг 1,3) На фіг 2 зображений момент, коли важіль-вилка знаходиться у верхньому положенні і силова стрічка 11 повністю розмотана, а силова стрічка 10 повністю змотана При зворотньому русі важіля-вилки 3 (фіг 1) від точки 22 (фіг 2) до точки 21 барабан 9 від'єднується від диска 2 (фіг 1) під дією пружини 13, що накопичила потенційну енергію, силова стрічка починає змотуватись В цей момент кронштейн 4 починає розмотувати силову стрічку 10, яка з'єднаючись з диском 2 через свою фрикційну муфту, передає обертовий момент на диск 2 в тому ж напрямку Одночасно змотується пружина 12, накопичує потенційну енергію, яка використовується при наступному циклі для змотування силової стрічки 10, коли кронштейн 5 знову тягне силову стрічку 11,1 цикл повторюється 519 20 8—4 Фіг 2 Фіг. З Фіг. 4 Фіг. 5 Тираж 50 екз Відкрите акціонерне товариство "Патент" Україна, 88000, м Ужгород, вул Гагаріна, 101 (031-22)3-72-89 (031-22)2-57-03
