Зонт

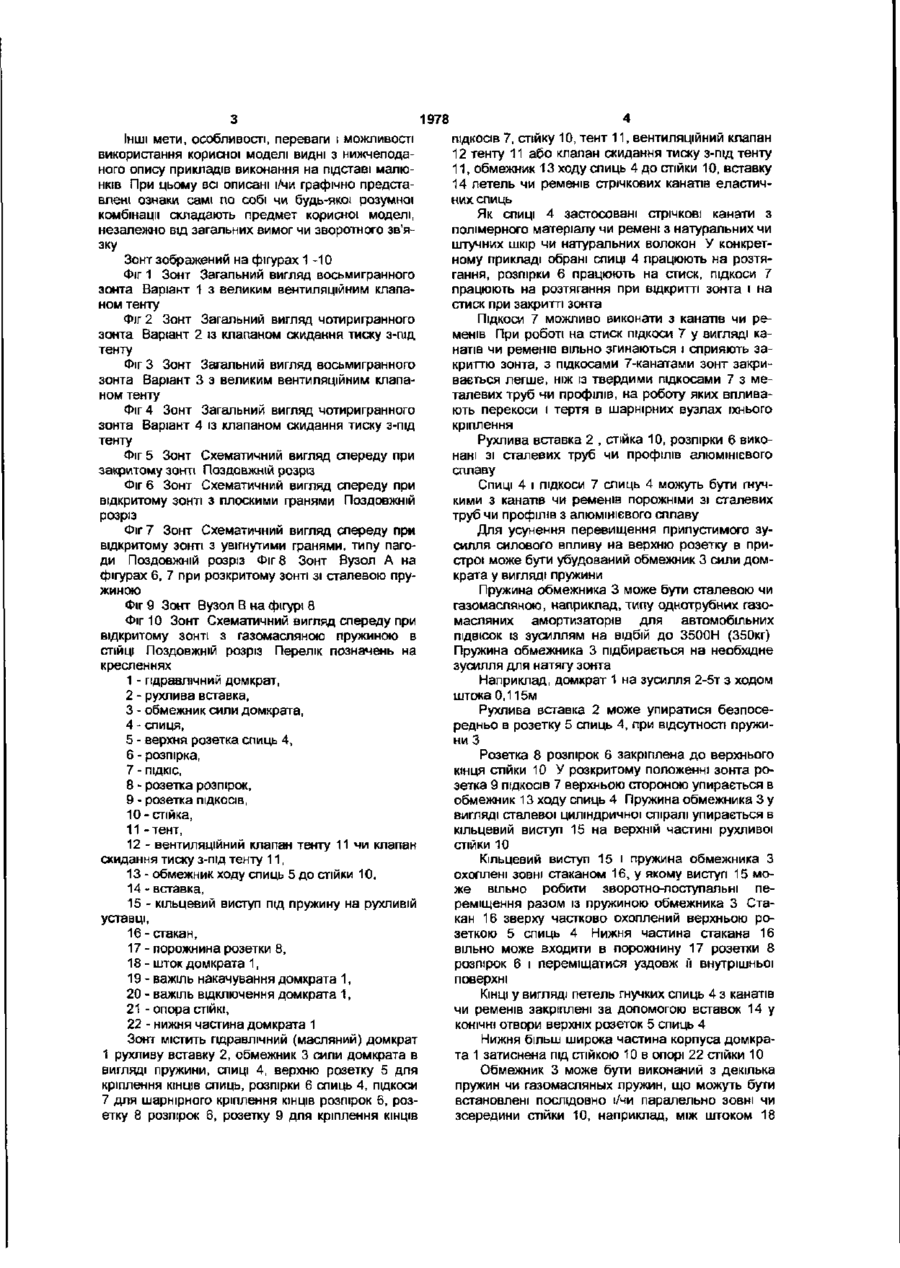

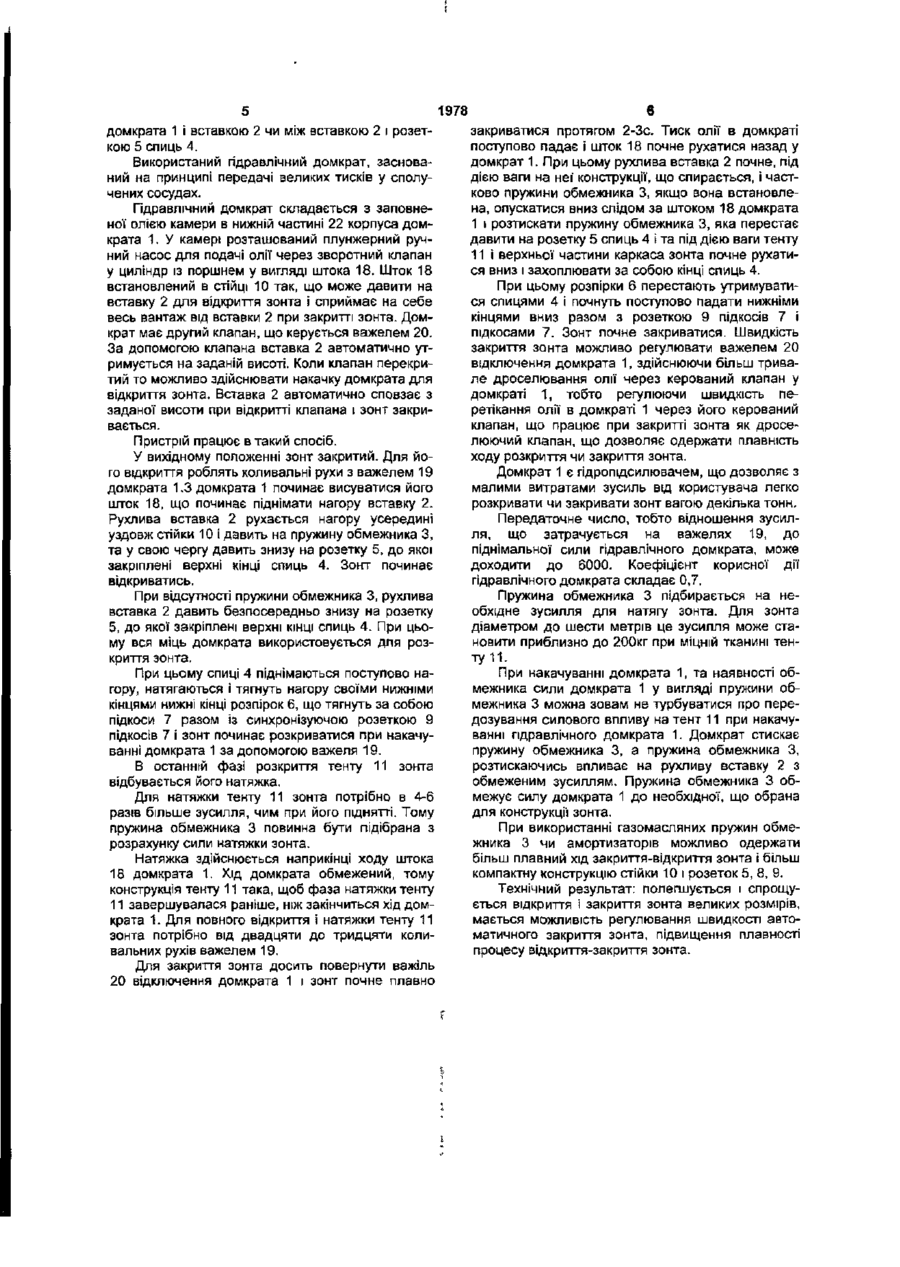

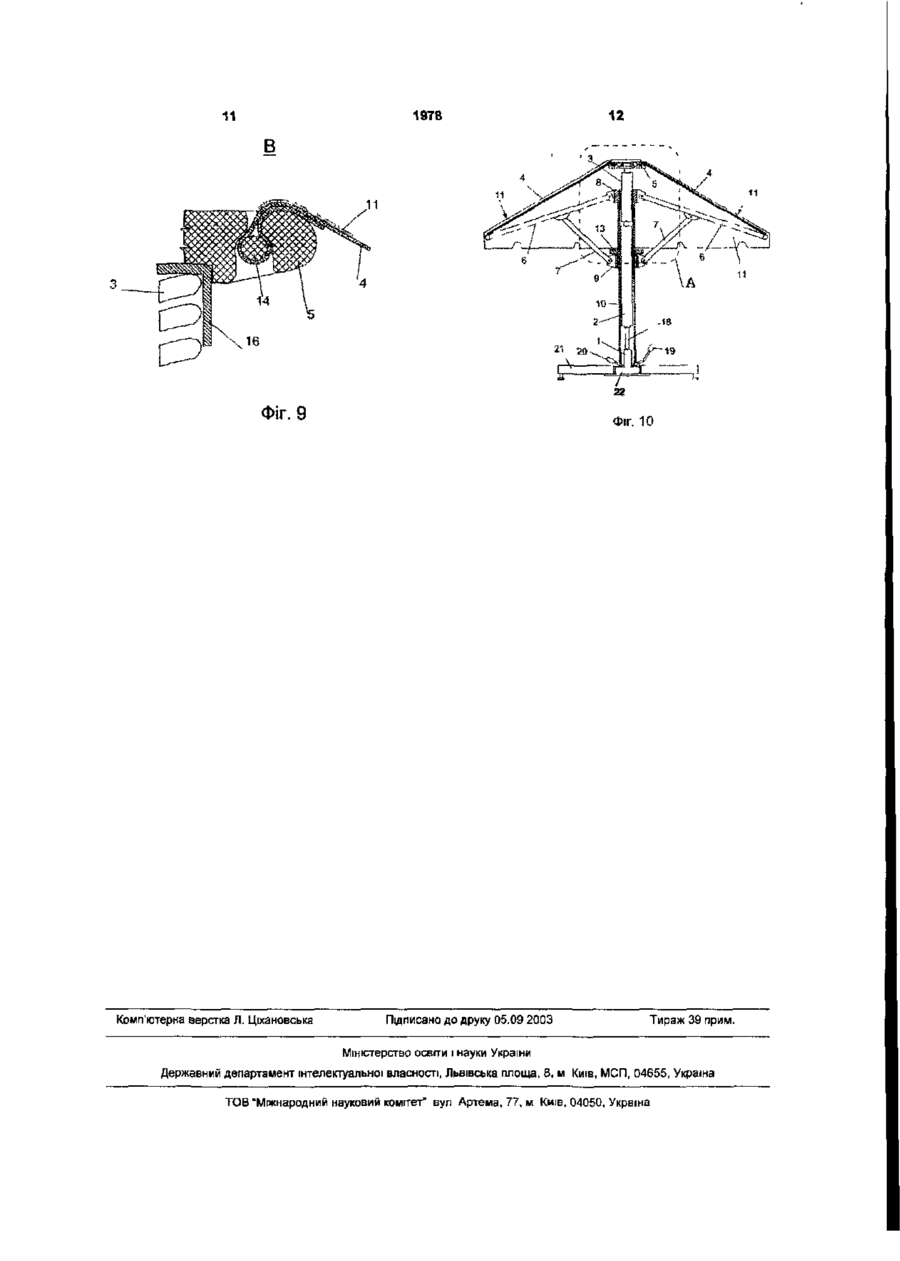

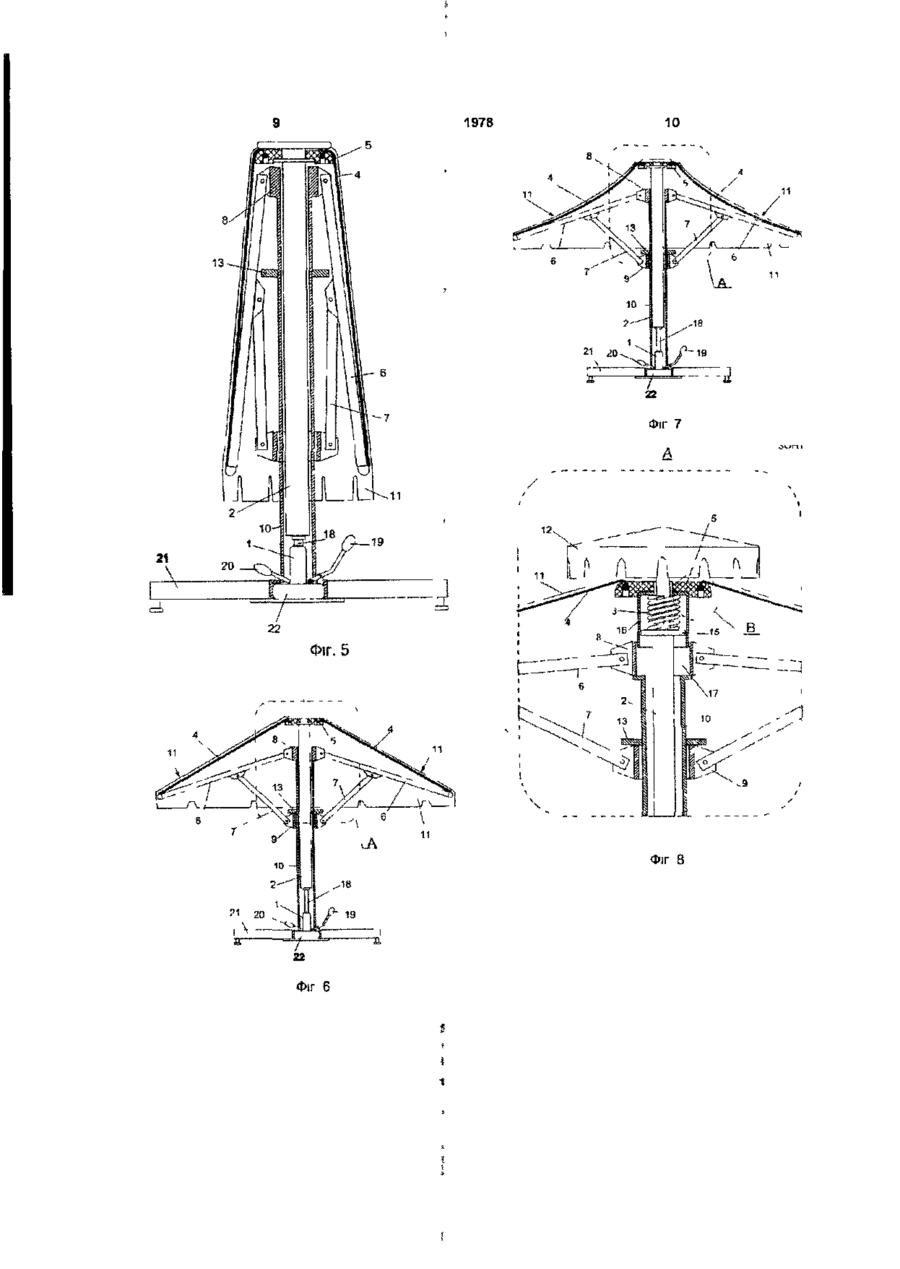

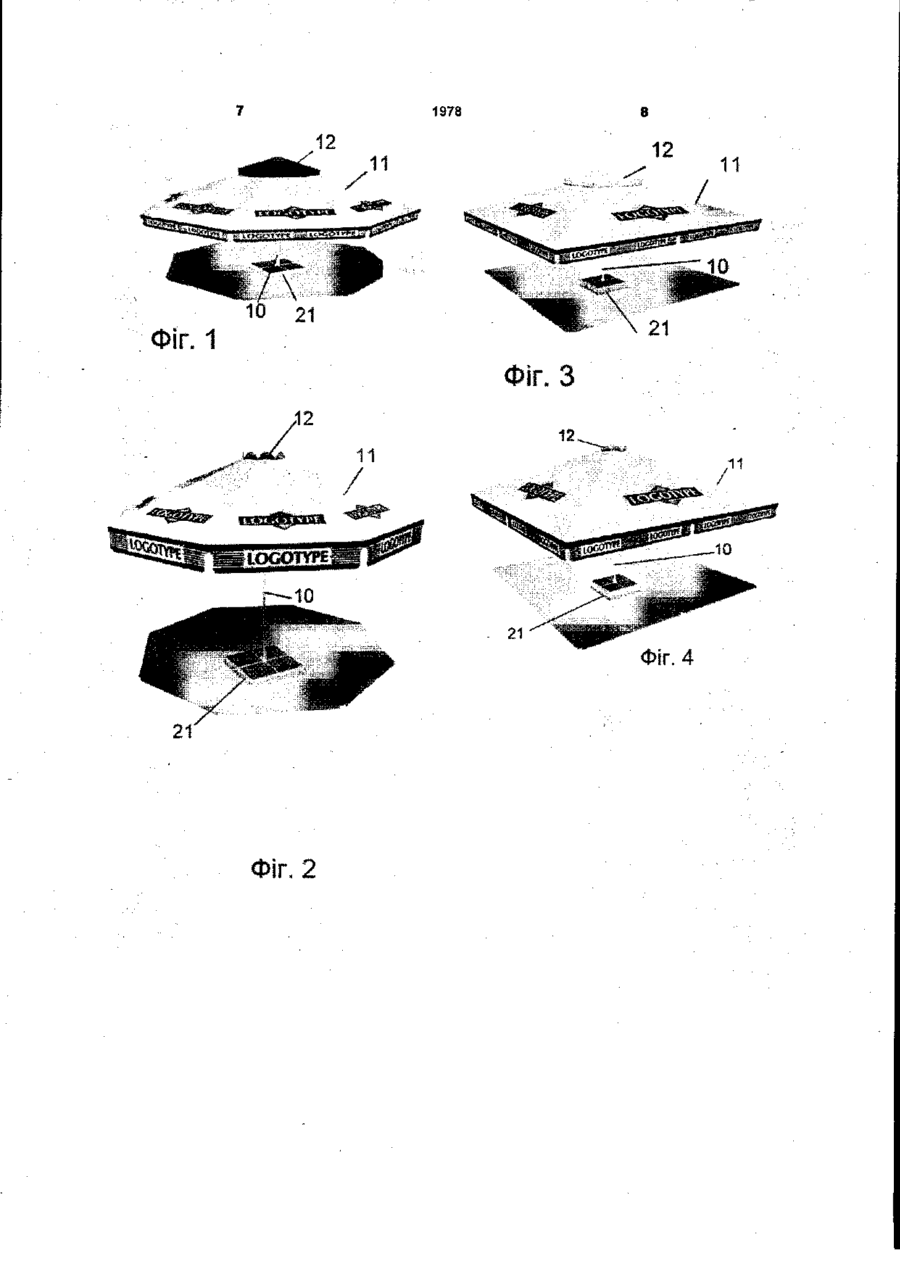

Зонт, що містить вбудований привід для розкриття і/чи закриття зонта, який відрізняється тим, що як привід для розкриття і/чи закриття зонта застосований домкрат чи домкрат з обмежником його сили у вигляді щонайменше, однієї сталевої чи газомасляної пружини Корисна модель відноситься до галузі зонтів і може використовуватися як зонт для персонального чи групового захисту від дощу чи сонця Робочий шток домкрата вільно розміщений у порожнині стійки Гідравлічний домкрат є пдропідсилювачем, що дозволяє з малими витратами зусиль від користувача легко піднімати чи опускати рухливу вставку з усією каркасно-тентовою конструкцією зонта значної ваги, навіть декілька тонн Однак, пряме, без додаткових заходів захисту, використання можливостей домкрата може призвести до руйнування тенту або поломки спиць при необережному перевищенні силового впливу Для усунення перевищення припустимого зусилля силового впливу на верхню розетку в пристрої може бути убудований обмежник сили домкрата у вигляді сталевої чи газо-масляної пружини Пружина підбирається на необхідне зусилля для натягу зонта При накачуванні гідравлічного домкрата, при наявності обмежника сили домкрата у вигляді пружини можна зовам не турбуватися про передозування силового впливу на тент Домкрат стискає пружину, а пружина, розтискаючи впливає на рухливу вставку з обмеженим зусиллям Пружина обмежує силу домкрата до необхідної обраної для конструкції зонта При відключенні домкрата вставка повільно опускається в стійку тому що гідравлічний домкрат при дроселюванні олн при скиданні тиску працює як демпфер, що сприяє плавному закриттю зонта При використанні газомасляної пружини замість сталевий можливо одержати більш компактну конструкцію обмежника сили, і підсилити демпфірування імпульсів сили від домкрата збільшити плавність ходу закриття і розкриття зонта Відомий ЗОНТ, ЩО МІСТИТЬ убудований привод для розкриття і/чи закриття зонта {див опис до патенту №2088129 Російської Федерації А45В1Э/О4 Автор Клаус Бехер (DE) Патентовласник Бехер Текстиль-унд Штальбау Гмбх (DE)) У відомому зонті, як привод для приведення в дію зонта використаний ходовий гвинт із гайкою, що закріплена до низу рухливої вставки Ходовий гвинт приводиться в обертання ручкою через редуктор Недоліком є повільна і трудомістка процедура розкриття і закриття зонта Для розкриття зонта дуже , великих розмірів (більш 6м) потрібно від користувача значних зусиль для обертання приводу у вигляді ходового гвинта Технічний результат удосконалення досягається тим, що зонт, що містить убудований привод для розкриття і/чи закриття зонта ВІДПОВІДНО ДО корисної моделі, який відрізняється тим, що як привод для розкриття і/чи закриття зонта застосований домкрат чи домкрат з обмежником його сили у вигляді, щонайменше, однієї сталевої чи газомасляної пружини Технічний результат полегшується і спрощується відкриття і закриття зонта великих розмірів, мається можливість регулювання швидкості автоматичного закриття зонта, підвищення плавності процесу відкриття-закриття зонта Домкрат гідравлічний (масляний) дозволяє легко і просто здійснити розкриття і/чи закриття зонта, наприклад, шляхом підйому домкратом відносно СТІЙКІ рухливої вставки, на яку спирається розетка спиць 00 О) 1978 Інші мети, особливості, переваги і можливості використання корисної моделі видні з нижчеподаного опису прикладів виконання на підставі малюнків При цьому всі описані і/чи графічно представлені ознаки самі по собі чи будь-якої розумної комбінації складають предмет корисної моделі, незалежно від загальних вимог чи зворотного зв'язку Зонт зображений на фігурах 1 -10 Фіг 1 Зонт Загальний вигляд восьмигранного зонта Варіант 1 з великим вентиляційним клапаном тенту Фіг 2 Зонт Загальний вигляд чотиригранного зонта Варіант 2 із клапаном скидання тиску з-під тенту Фіг 3 ЗОНТ Загальний вигляд восьмигранного зонта Варіант 3 з великим вентиляційним клапаном тенту Фіг 4 Зонт Загальний вигляд чотиригранного зонта Варіант 4 із клапаном скидання тиску з-під тенту Фіг 5 Зонт Схематичний вигляд спереду при закритому зонті Поздовжній розріз Фіг 6 Зонт Схематичний вигляд спереду при відкритому зонті з плоскими гранями Поздовжній розріз Фіг 7 Зонт Схематичний вигляд спереду при відкритому зонті з увігнутими гранями, типу пагоди Поздовжній розріз Фіг 8 Зонт Вузол А на фігурах 6, 7 при розкритому зонті зі сталевою пружиною Фіг 9 Зонт Вузол В на фігурі 8 Фіг 10 Зонт Схематичний вигляд спереду при відкритому зонті з газомасляною пружиною в СТІЙЦІ Поздовжній розріз Перелік позначень на кресленнях 1 - гідравлічний домкрат, 2 - рухлива вставка, 3 - обмежник сили домкрата, 4 - спиця, 5 - верхня розетка спиць 4, 6 - розпірка, 7 - ПІДКІС, 8 - розетка розпірок, 9 - розетка ПІДКОСІВ, 10 -стійка, 11 -тент, 12 - вентиляційний клапан тенту 11 чи клапан скидання тиску з-під тенту 11, 13 - обмежник ходу спиць 5 до стійки 10, 14 - вставка, 15 - кільцевий виступ під пружину на рухливій уставці, 16 - стакан, 17 - порожнина розетки 8, 18 - шток домкрата 1, 19 - важіль накачування домкрата 1, 20 - важіль відключення домкрата 1, 21 -опора СТІЙКІ, 22 - нижня частина домкрата 1 Зонт містить гідравлічний (масляний) домкрат 1 рухливу вставку 2, обмежник 3 сили домкрата в вигляді пружини, спиці 4, верхню розетку 5 для кріплення кінців спиць, розпірки 6 спиць 4, підкоси 7 для шарнірного кріплення кінців розпірок 6, розетку 8 розпірок 6, розетку 9 для кріплення КІНЦІВ підкосів 7, стійку 10, тент 11, вентиляційний клапан 12 тенту 11 або клапан скидання тиску з-під тенту 11, обмежник 13 ходу спиць 4 до стійки 10, вставку 14 петель чи ременів стрічкових канатів еластичних спиць Як спиці 4 застосовані стрічкові канати з полімерного матеріалу чи ремені з натуральних чи штучних шкір чи натуральних волокон У конкретному прикладі обрані спиці 4 працюють на розтягання, розпірки 6 працюють на стиск, підкоси 7 працюють на розтягання при відкритті зонта і на стиск при закритті зонта Підкоси 7 можливо виконати з канатів чи ременів При роботі на стиск підкоси 7 у вигляді канатів чи ременів вільно згинаються і сприяють закриттю зонта, з підкосами 7-канатами зонт закривається легше, ніж із твердими підкосами 7 з металевих труб чи профілів, на роботу яких впливають перекоси і тертя в шарнірних вузлах їхнього кріплення Рухлива вставка 2 , стійка 10, розпірки 6 виконані зі сталевих труб чи профілів алюмінієвого сплаву Спиці 4 і підкоси 7 спиць 4 можуть бути гнучкими з канатів чи ременів порожніми зі сталевих труб чи профілів з алюмінієвого сплаву Для усунення перевищення припустимого зусилля силового впливу на верхню розетку в пристрої може бути убудований обмежник 3 сили домкрата у вигляді пружини Пружина обмежника 3 може бути сталевою чи газомасляною, наприклад, типу однотрубних газомасляних амортизаторів для автомобільних ПІДВІСОК із зусиллям на відбій до 3500Н (350кг) Пружина обмежника 3 підбирається на необхідне зусилля для натягу зонта Наприклад, домкрат 1 на зусилля 2-5т з ходом штока 0,115м Рухлива вставка 2 може упиратися безпосередньо в розетку 5 спиць 4, при відсутності пружини З Розетка 8 розпірок 6 закріплена до верхнього кінця стійки 10 У розкритому положенні зонта розетка 9 ПІДКОСІВ 7 верхньою стороною упирається в обмежник 13 ходу спиць 4 Пружина обмежника 3 у вигляді сталевої циліндричної спіралі упирається в кільцевий виступ 15 на верхній частині рухливої стійки 10 Кільцевий виступ 15 і пружина обмежника З охоплені зовні стаканом 16, у якому виступ 15 може вільно робити зворотно-поступальні переміщення разом із пружиною обмежника 3 Стакан 16 зверху частково охоплений верхньою розеткою 5 спиць 4 Нижня частина стакана 16 вільно може входити в порожнину 17 розетки 8 розпірок 6 і переміщатися уздовж Л внутрішньої поверхні КІНЦІ у ВИГЛЯДІ петель гнучких спиць 4 з канатів чи ременів закріплені за допомогою вставок 14 у КОНІЧНІ отвори верхніх розеток 5 спиць 4 Нижня більш широка частина корпуса домкрата 1 затиснена під стійкою 10 в опорі 22 стійки 10 Обмежник 3 може бути виконаний з декілька пружин чи газомасляных пружин, що можуть бути встановлені послідовно і/чи паралельно зовні чи зсередини стійки 10, наприклад, між штоком 18 1978 домкрата 1 і вставкою 2 чи між вставкою 2 і розеткою 5 спиць 4. Використаний гідравлічний домкрат, заснований на принципі передачі великих тисків у сполучених сосудах. Гідравлічний домкрат складається з заповненої олією камери в нижній частині 22 корпуса домкрата 1. У камері розташований плунжерний ручний насос для подачі олії через зворотний клапан у циліндр із поршнем у вигляді штока 18. Шток 18 встановлений в стійці 10 так, що може давити на вставку 2 для відкриття зонта і сприймає на себе весь вантаж від вставки 2 при закритті зонта. Домкрат має другий клапан, що керується важелем 20. За допомогою клапана вставка 2 автоматично утримується на заданій висоті. Коли клапан перекритий то можливо здійснювати накачку домкрата для відкриття зонта. Вставка 2 автоматично сповзає з заданої висоти при відкритті клапана і зонт закривається. Пристрій працює в такий спосіб. У вихідному положенні зонт закритий. Для його відкриття роблять коливальні рухи з важелем 19 домкрата 1.3 домкрата 1 починає висуватися його шток 18, що починає піднімати нагору вставку 2. Рухлива вставка 2 рухається нагору усередині уздовж стійки 10 і давить на пружину обмежника З, та у свою чергу давить знизу на розетку 5, до якої закріплені верхні кінці спиць 4. Зонт починає відкриватись. При відсутності пружини обмежника 3, рухлива вставка 2 давить безпосередньо знизу на розетку 5, до якої закріплені верхні КІНЦІ СПИЦЬ 4. При цьому вся міць домкрата використовується для розкриття зонта. При цьому спиці 4 піднімаються поступово нагору, натягаються І тягнуть нагору своїми нижніми кінцями нижні кінці розпірок 6, що тягнуть за собою підкоси 7 разом із синхронізуючою розеткою 9 підкосів 7 і зонт починає розкриватися при накачуванні домкрата 1 за допомогою важеля 19. В останній фазі розкриття тенту 11 зонта відбувається його натяжка. Для натяжки тенту 11 зонта потрібно в 4-6 разів більше зусилля, чим при його піднятті. Тому пружина обмежника 3 повинна бути підібрана з розрахунку сили натяжки зонта. Натяжка здійснюється наприкінці ходу штока 18 домкрата 1. Хід домкрата обмежений, тому конструкція тенту 11 така, щоб фаза натяжки тенту 11 завершувалася раніше, ніж закінчиться хід домкрата 1. Для повного відкриття і натяжки тенту 11 зонта потрібно від двадцяти до тридцяти коливальних рухів важелем 19. Для закриття зонта досить повернути важіль 20 відключення домкрата 1 і зонт почне плавно закриватися протягом 2-Зс. Тиск олії в домкраті поступово падає і шток 18 почне рухатися назад у домкрат 1. При цьому рухлива вставка 2 почне, під дією ваги на неї' конструкції, що спирається, і частково пружини обмежника 3, якщо вона встановлена, опускатися вниз слідом за штоком 18 домкрата I і розтискати пружину обмежника 3, яка перестає давити на розетку 5 спиць 4 і та під дією ваги тенту I1 І верхньої частини каркаса зонта почне рухатися вниз і захоплювати за собою кінці спиць 4. При цьому розпірки 6 перестають утримуватися спицями 4 і почнуть поступово падати нижніми кінцями вниз разом з розеткою 9 підкосів 7 і підкосами 7. Зонт почне закриватися. Швидкість закриття зонта можливо регулювати важелем 20 відключення домкрата 1, здійснюючи більш тривале дроселювання олії через керований клапан у домкраті 1, тобто регулюючи швидкість перетікання олії в домкраті 1 через його керований клапан, що працює при закритті зонта як дроселюючий клапан, що дозволяє одержати плавність ходу розкриття чи закриття зонта. Домкрат 1 є гідропідсилювачем, що дозволяє з малими витратами зусиль від користувача легко розкривати чи закривати зонт вагою декілька тонн. Передаточне число, тобто відношення зусилля, що затрачується на важелях 19, до піднімальної сили гідравлічного домкрата, може доходити до 6000. Коефіцієнт корисної дії гідравлічного домкрата складає 0,7. Пружина обмежника 3 підбирається на необхідне зусилля для натягу зонта. Для зонта діаметром до шести метрів це зусилля може становити приблизно до 200кг при міцній тканині тенту 11. При накачуванні домкрата 1, та наявності обмежника сили домкрата 1 у вигляді пружини обмежника 3 можна зовам не турбуватися про передозування силового впливу на тент 11 при накачуванні гідравлічного домкрата 1. Домкрат стискає пружину обмежника 3, а пружина обмежника З, розтискаючись впливає на рухливу вставку 2 з обмеженим зусиллям. Пружина обмежника 3 обмежує силу домкрата 1 до необхідної, що обрана для конструкції зонта. При використанні газомасляних пружин обмежника 3 чи амортизаторів можливо одержати більш плавний хід закриття-відкриття зонта і більш компактну конструкцію стійки 10 і розеток 5, 8, 9. Технічний результат: полегшується і спрощується відкриття І закриття зонта великих розмірів, мається можливість регулювання швидкості автоматичного закриття зонта, підвищення плавності процесу відкриття-закриття зонта. 1978 З 21 Фіг. 4 •іг. 2 1978 10 11 Фіг 8 ФІГ 6 1978 11 12 В Фіг. 9 Комп'ютерна верстка Л. Ціхановська Фіг. 10 Пщписано до друку 05.09 2003 Тираж 39 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Киш, МСП, 04655, Україна ТОВ "Мгжнародний науковий комгтет" вул Артема, 77, м Київ, 04050, Україна
