Полімерна паста

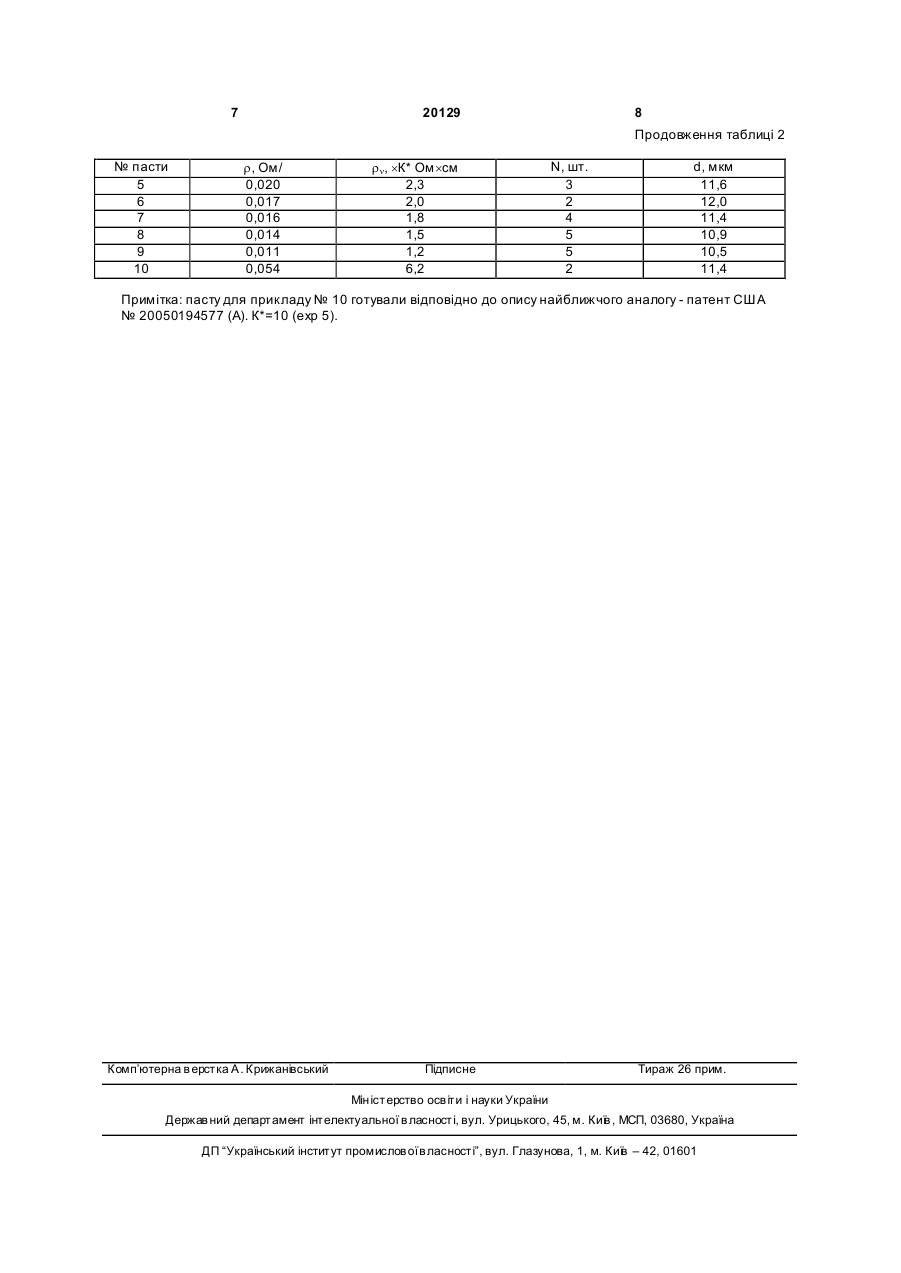

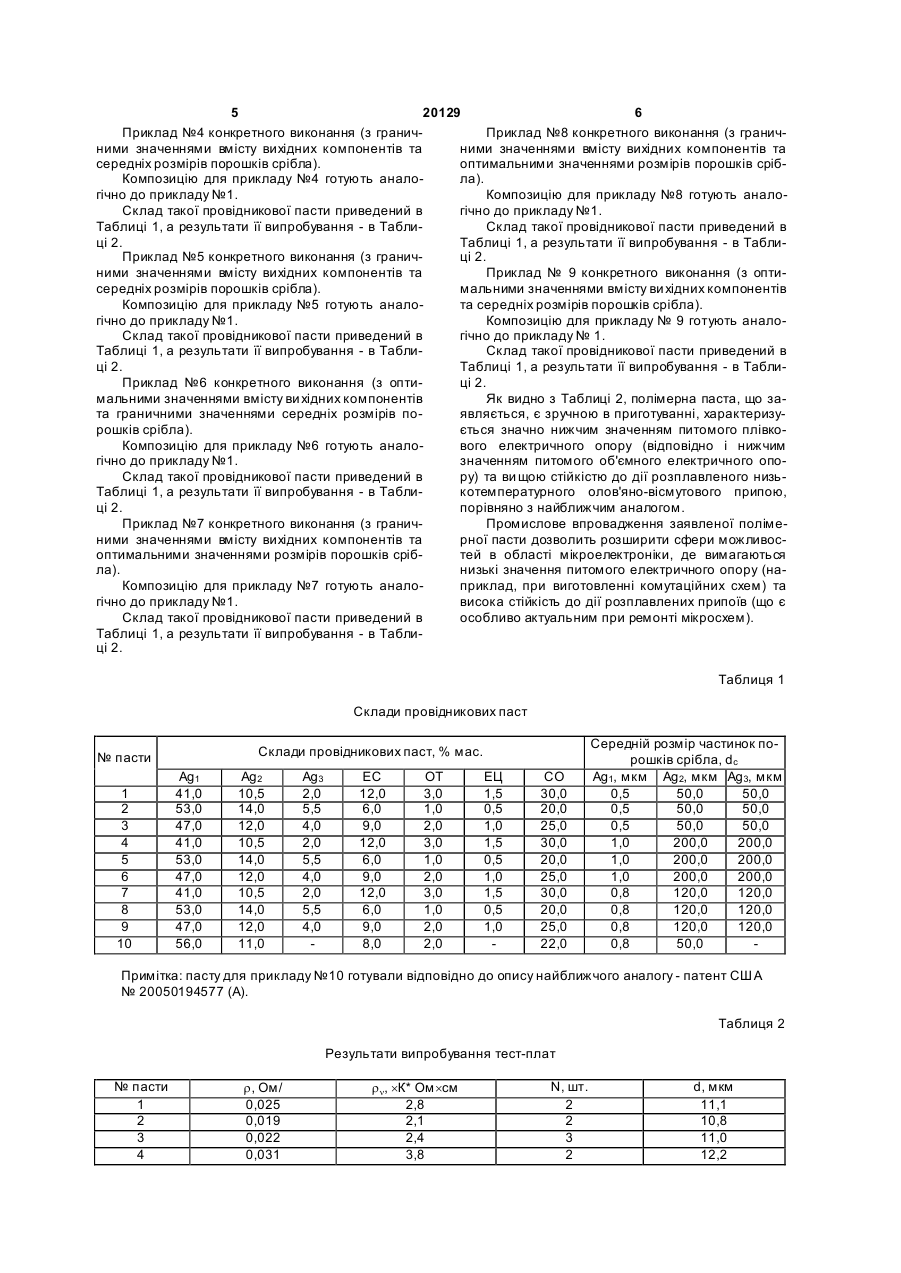

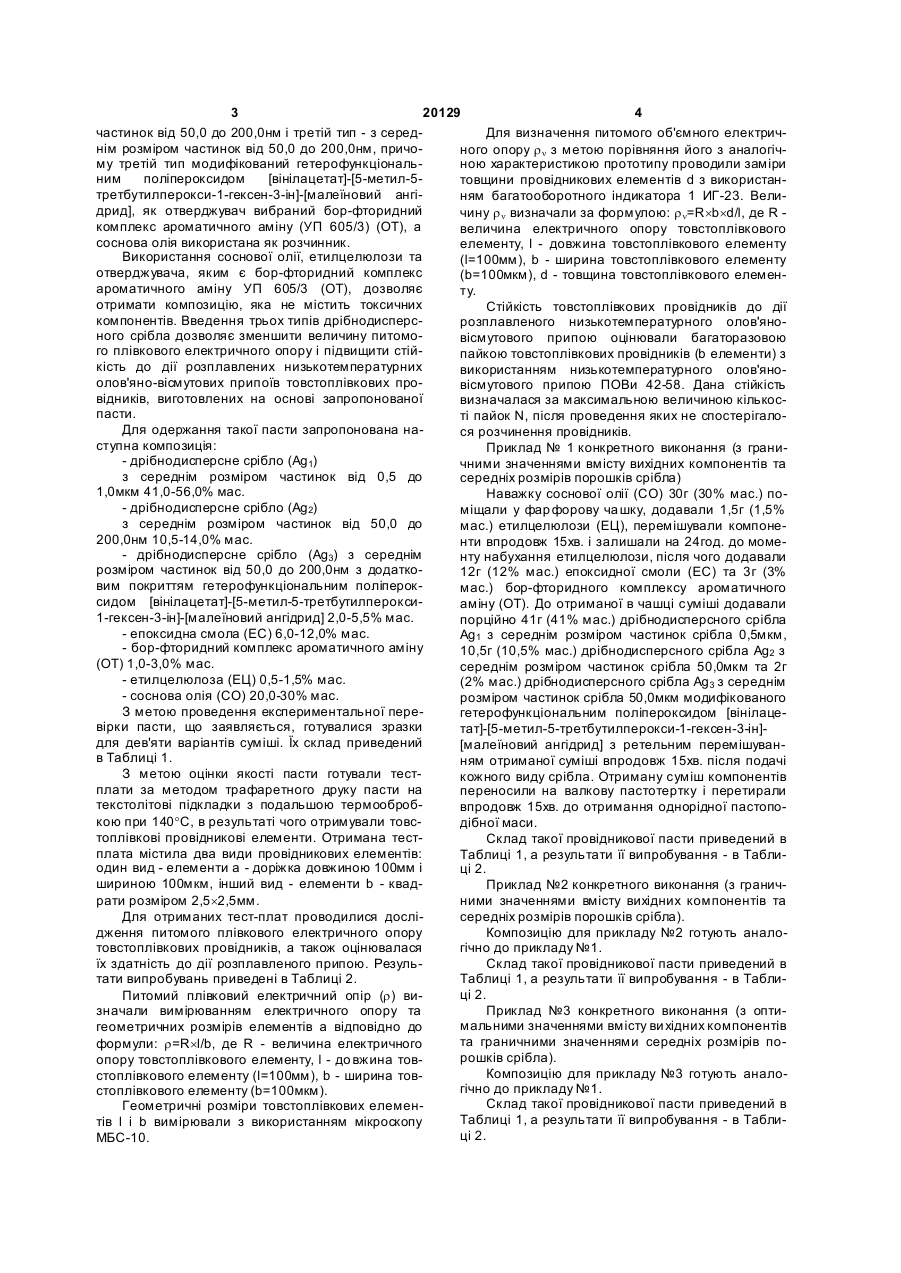

Полімерна паста, яка містить дрібнодисперсне срібло, епоксидну смолу, отверджувач епоксидної смоли і розчинник, яка відрізняється тим, що додатково містить етилцелюлозу, а дрібнодисперсне срібло використане трьох типів: перший тип - з середнім розміром частинок від 0,5 до 1,0 мкм, другий тип - з середнім розміром частинок від 50,0 до 200,0 нм, і третій тип - з середнім розміром частинок від 50,0 до 200,0 нм, причому третій тип модифікований гетерофункціональним поліперокси U 1 3 20129 4 частинок від 50,0 до 200,0нм і третій тип - з середДля визначення питомого об'ємного електричнім розміром частинок від 50,0 до 200,0нм, причоного опору r n з метою порівняння його з аналогічму третій тип модифікований гетерофункціональною характеристикою прототипу проводили заміри ним поліпероксидом [вінілацетат]-[5-метил-5товщини провідникових елементів d з використантретбутилперокси-1-гексен-3-ін]-[малеїновий ангіням багатооборотного індикатора 1 ИГ-23. Велидрид], як отверджувач вибраний бор-фторидний чину r n визначали за формулою: r n=R´b´d/l, де R комплекс ароматичного аміну (УП 605/3) (ОТ), а величина електричного опору товстоплівкового соснова олія використана як розчинник. елементу, l - довжина товстоплівкового елементу Використання соснової олії, етилцелюлози та (l=100мм), b - ширина товстоплівкового елементу отверджувача, яким є бор-фторидний комплекс (b=100мкм), d - товщина товстоплівкового елеменароматичного аміну УП 605/3 (ОТ), дозволяє ту. отримати композицію, яка не містить токсичних Стійкість товстоплівкових провідників до дії компонентів. Введення трьох типів дрібнодисперсрозплавленого низькотемпературного олов'яноного срібла дозволяє зменшити величину питомовісмутового припою оцінювали багаторазовою го плівкового електричного опору і підвищити стійпайкою товстоплівкових провідників (b елементи) з кість до дії розплавлених низькотемпературних використанням низькотемпературного олов'яноолов'яно-вісмутових припоїв товстоплівкових провісмутового припою ПОВи 42-58. Дана стійкість відників, виготовлених на основі запропонованої визначалася за максимальною величиною кількоспасти. ті пайок N, після проведення яких не спостерігалоДля одержання такої пасти запропонована нася розчинення провідників. ступна композиція: Приклад № 1 конкретного виконання (з грани- дрібнодисперсне срібло (Ag1) чними значеннями вмісту вихідних компонентів та з середнім розміром частинок від 0,5 до середніх розмірів порошків срібла) 1,0мкм 41,0-56,0% мас. Наважку соснової олії (CO) 30г (30% мас.) по- дрібнодисперсне срібло (Ag2) міщали у фар форову ча шку, додавали 1,5г (1,5% з середнім розміром частинок від 50,0 до мас.) етилцелюлози (ЕЦ), перемішували компоне200,0нм 10,5-14,0% мас. нти впродовж 15хв. і залишали на 24год. до моме- дрібнодисперсне срібло (Ag3) з середнім нту набухання етилцелюлози, після чого додавали розміром частинок від 50,0 до 200,0нм з додатко12г (12% мас.) епоксидної смоли (ЕС) та 3г (3% вим покриттям гетерофункціональним поліперокмас.) бор-фторидного комплексу ароматичного сидом [вінілацетат]-[5-метил-5-третбутилпероксиаміну (ОТ). До отриманої в чашці суміші додавали 1-гексен-3-ін]-[малеїновий ангідрид] 2,0-5,5% мас. порційно 41г (41% мас.) дрібнодисперсного срібла - епоксидна смола (EC) 6,0-12,0% мас. Ag1 з середнім розміром частинок срібла 0,5мкм, - бор-фторидний комплекс ароматичного аміну 10,5г (10,5% мас.) дрібнодисперсного срібла Ag2 з (ОТ) 1,0-3,0% мас. середнім розміром частинок срібла 50,0мкм та 2г - етилцелюлоза (ЕЦ) 0,5-1,5% мас. (2% мас.) дрібнодисперсного срібла Ag3 з середнім - соснова олія (CO) 20,0-30% мас. розміром частинок срібла 50,0мкм модифікованого З метою проведення експериментальної перегетерофункціональним поліпероксидом [вінілацевірки пасти, що заявляється, готувалися зразки тат]-[5-метил-5-третбутилперокси-1-гексен-3-ін]для дев'яти варіантів суміші. Їх склад приведений [малеїновий ангідрид] з ретельним перемішуванв Таблиці 1. ням отриманої суміші впродовж 15хв. після подачі З метою оцінки якості пасти готували тесткожного виду срібла. Отриману суміш компонентів плати за методом трафаретного друку пасти на переносили на валкову пастотертку і перетирали текстолітові підкладки з подальшою термообробвпродовж 15хв. до отримання однорідної пастопокою при 140°С, в результаті чого отримували товсдібної маси. топлівкові провідникові елементи. Отримана тестСклад такої провідникової пасти приведений в плата містила два види провідникових елементів: Таблиці 1, а результати її випробування - в Таблиодин вид - елементи а - доріжка довжиною 100мм і ці 2. шириною 100мкм, інший вид - елементи b - квадПриклад №2 конкретного виконання (з граничрати розміром 2,5´2,5мм. ними значеннями вмісту вихідних компонентів та Для отриманих тест-плат проводилися дослісередніх розмірів порошків срібла). дження питомого плівкового електричного опору Композицію для прикладу №2 готують аналотовстоплівкових провідників, а також оцінювалася гічно до прикладу №1. їх здатність до дії розплавленого припою. РезульСклад такої провідникової пасти приведений в тати випробувань приведені в Таблиці 2. Таблиці 1, а результати її випробування - в Таблиці 2. Питомий плівковий електричний опір (r) визначали вимірюванням електричного опору та Приклад №3 конкретного виконання (з оптимальними значеннями вмісту ви хідних компонентів геометричних розмірів елементів а відповідно до та граничними значеннями середніх розмірів поформули: r=R´l/b, де R - величина електричного рошків срібла). опору товстоплівкового елементу, l - до вжина товКомпозицію для прикладу №3 готують аналостоплівкового елементу (l=100мм), b - ширина товгічно до прикладу №1. стоплівкового елементу (b=100мкм). Склад такої провідникової пасти приведений в Геометричні розміри товстоплівкових елеменТаблиці 1, а результати її випробування - в Таблитів l і b вимірювали з використанням мікроскопу ці 2. МБС-10. 5 20129 6 Приклад №4 конкретного виконання (з граничПриклад №8 конкретного виконання (з граничними значеннями вмісту вихідних компонентів та ними значеннями вмісту вихідних компонентів та середніх розмірів порошків срібла). оптимальними значеннями розмірів порошків срібКомпозицію для прикладу №4 готують аналола). гічно до прикладу №1. Композицію для прикладу №8 готують аналоСклад такої провідникової пасти приведений в гічно до прикладу №1. Таблиці 1, а результати її випробування - в ТаблиСклад такої провідникової пасти приведений в ці 2. Таблиці 1, а результати її випробування - в ТаблиПриклад №5 конкретного виконання (з граничці 2. ними значеннями вмісту вихідних компонентів та Приклад № 9 конкретного виконання (з оптисередніх розмірів порошків срібла). мальними значеннями вмісту ви хідних компонентів Композицію для прикладу №5 готують аналота середніх розмірів порошків срібла). гічно до прикладу №1. Композицію для прикладу № 9 готують аналоСклад такої провідникової пасти приведений в гічно до прикладу № 1. Таблиці 1, а результати її випробування - в ТаблиСклад такої провідникової пасти приведений в ці 2. Таблиці 1, а результати її випробування - в ТаблиПриклад №6 конкретного виконання (з оптиці 2. мальними значеннями вмісту ви хідних компонентів Як видно з Таблиці 2, полімерна паста, що зата граничними значеннями середніх розмірів появляється, є зручною в приготуванні, характеризурошків срібла). ється значно нижчим значенням питомого плівкоКомпозицію для прикладу №6 готують аналового електричного опору (відповідно і нижчим гічно до прикладу №1. значенням питомого об'ємного електричного опоСклад такої провідникової пасти приведений в ру) та ви щою стійкістю до дії розплавленого низьТаблиці 1, а результати її випробування - в Табликотемпературного олов'яно-вісмутового припою, ці 2. порівняно з найближчим аналогом. Приклад №7 конкретного виконання (з граничПромислове впровадження заявленої поліменими значеннями вмісту вихідних компонентів та рної пасти дозволить розширити сфери можливосоптимальними значеннями розмірів порошків срібтей в області мікроелектроніки, де вимагаються ла). низькі значення питомого електричного опору (наКомпозицію для прикладу №7 готують аналоприклад, при виготовленні комутаційних схем) та гічно до прикладу №1. висока стійкість до дії розплавлених припоїв (що є Склад такої провідникової пасти приведений в особливо актуальним при ремонті мікросхем). Таблиці 1, а результати її випробування - в Таблиці 2. Таблиця 1 Склади провідникових паст Склади провідникових паст, % мас. № пасти 1 2 3 4 5 6 7 8 9 10 Ag1 41,0 53,0 47,0 41,0 53,0 47,0 41,0 53,0 47,0 56,0 Ag2 10,5 14,0 12,0 10,5 14,0 12,0 10,5 14,0 12,0 11,0 Ag3 2,0 5,5 4,0 2,0 5,5 4,0 2,0 5,5 4,0 EC 12,0 6,0 9,0 12,0 6,0 9,0 12,0 6,0 9,0 8,0 ОТ 3,0 1,0 2,0 3,0 1,0 2,0 3,0 1,0 2,0 2,0 ЕЦ 1,5 0,5 1,0 1,5 0,5 1,0 1,5 0,5 1,0 CO 30,0 20,0 25,0 30,0 20,0 25,0 30,0 20,0 25,0 22,0 Середній розмір частинок порошків срібла, dc Ag1, мкм Ag2, мкм Ag3, мкм 0,5 50,0 50,0 0,5 50,0 50,0 0,5 50,0 50,0 1,0 200,0 200,0 1,0 200,0 200,0 1,0 200,0 200,0 0,8 120,0 120,0 0,8 120,0 120,0 0,8 120,0 120,0 0,8 50,0 Примітка: пасту для прикладу №10 готували відповідно до опису найближчого аналогу - патент США № 20050194577 (А). Таблиця 2 Результати випробування тест-плат № пасти 1 2 3 4 r, Ом/ 0,025 0,019 0,022 0,031 r n, ´К* Ом´см 2,8 2,1 2,4 3,8 N, шт. 2 2 3 2 d, мкм 11,1 10,8 11,0 12,2 7 20129 8 Продовження таблиці 2 № пасти 5 6 7 8 9 10 r, Ом/ 0,020 0,017 0,016 0,014 0,011 0,054 r n, ´К* Ом´см 2,3 2,0 1,8 1,5 1,2 6,2 N, шт. 3 2 4 5 5 2 d, мкм 11,6 12,0 11,4 10,9 10,5 11,4 Примітка: пасту для прикладу № 10 готували відповідно до опису найближчого аналогу - патент США № 20050194577 (А). К*=10 (exp 5). Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
