Притиральна паста

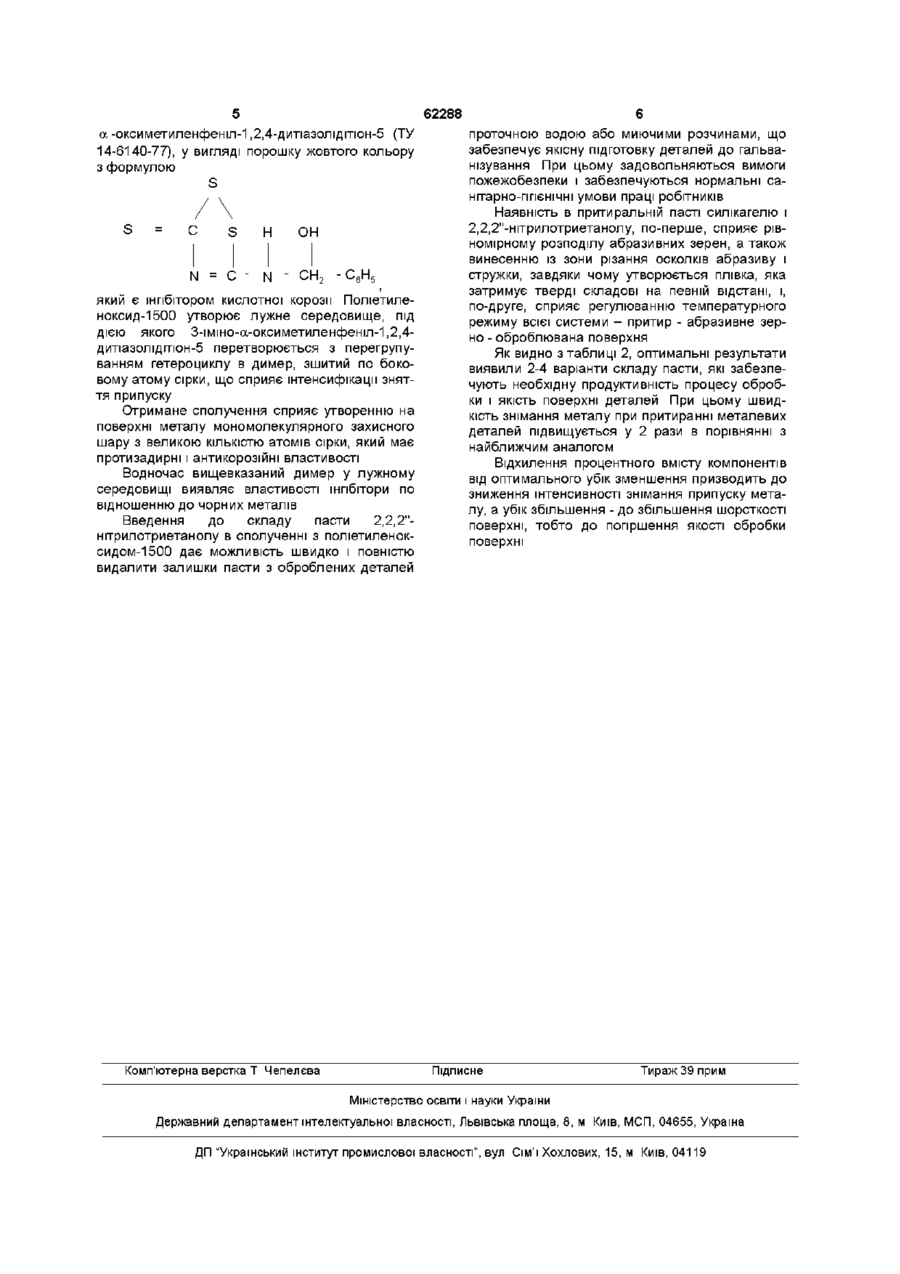

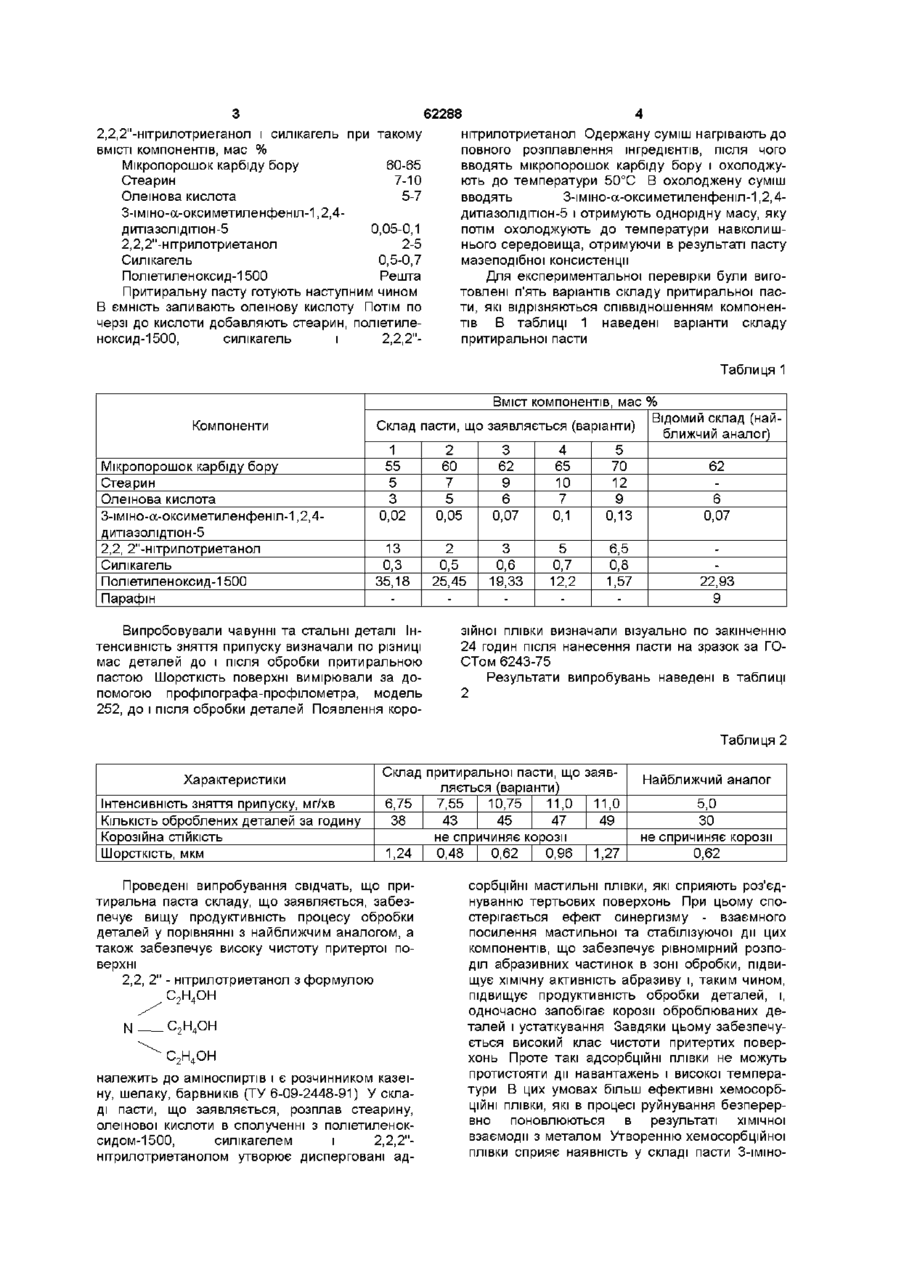

Притиральна паста, що включає мікропорошок карбіду бору, олеїнову кислоту, 3-імшо-аоксиметиленфеніл-1,2,4-дитіазолідитюн-5 і поліетиленоксид-1500, яка відрізняється тим, що вона додатково містить стеарин, 2,2,2"нітр и л отри етанол і силікагель при такому співвідношенні компонентів, мас % мікропорошок карбіду бору 60-65 стеарин 7-10 олеїнова кислота 5-7 3-імшо-а-оксиметиленфеніл1,2,4-дитіазолідитюн-5 0,05-0,1 2,2,2"-нітрилотриетанол 2-5 силікагель 0,5-0,7 поліетиленоксид-1500 решта Винахід стосується технології машинобудування, а саме галузі тонкої абразивної обробки металевих поверхонь, і, зокрема, складу пасти для доводки прецизійних деталей Відома притиральна паста, до складу якої входять такі компоненти, мас % Мікропорошок електрокорунду білого 3-30 Парафін 6-Ю Олеїнова кислота 20-25 Інтенсифікатор (суміш каніфолі, скипидару, етилового спирту і гасу) 2-5 Березовий дьоготь 5-9 Стеарин Решта (Авт свід СРСР №1106823, МКВЗ C09G1/02, опубл 1984р) Використання відомої пасти не дає можливості досягнути високої продуктивності обробки деталей Це зумовлено тим, що в процесі притирання відбувається випаровування етилового спирту і гасу При цьому паста швидко всихає, втрачаючи пластичність, що призводить до погіршення умов нанесення и на притир і зниження таким чином інтенсивності зняття припуску Крім того, чистота притертої поверхні недостатня через наявність у складі пасти мікропорошку електрокорунду білого як абразив Найближчим аналогом є притиральна паста, до складу якої входять такі компоненти, мас % Мікропорошок карбіду бору 60-65 Парафін 7-10 Олеїнова кислота 5-7 3-іміно- а -оксиметиленфеніл1,2,4-дитіазолідітюн-5 0,05-0,1 Поліетиленоксид-1500 Решта (Авт свід СРСР №1650683, МКВ5 C09G1/02, опубл 1991р) Відома паста забезпечує високу чистоту притертої поверхні Проте продуктивність процесу обробки деталей невисока внаслідок густої консистенції пасти, яка має низьку адсорбційну здатність В основу винаходу поставлена задача створення притиральної пасти, в якій завдяки введенню нових компонентів (стеарин, 2,2,2"нітр и л отри етанол і силікагель) забезпечується підвищення продуктивності процесу обробки деталей шляхом інтенсифікації знімання припуску металу при збереженні високої чистоти притертої поверхні Вирішення задачі Притиральна паста, що включає мікро-порошок карбіду бору, олеїнову кислоту, З-імшо-а-оксиметиленфеніл-1,2,4дитіазолідітюн-5 і поліетиленоксид-1500, ВІДПОВІДНО до винаходу, додатково містить стеарин, 00 00 (О 62288 2,2,2"-нітрилотриеганол і силікагель при такому ВМІСТІ компонентів, мас % Мікропорошок карбіду бору 60-65 Стеарин 7-Ю Олеїнова кислота 5-7 З-імшо-а-оксиметиленфеніл-1,2,4дитіазолідітюн-5 0,05-0,1 2,2,2"-нітрилотриетанол 2-5 Силікагель 0,5-0,7 Поліетиленоксид-1500 Решта Притиральну пасту готують наступним чином В ємність заливають олеїнову кислоту Потім по черзі до кислоти добавляють стеарин, поліетиленоксид-1500, силікагель і 2,2,2" нітр и л отри етанол Одержану суміш нагрівають до повного розплавлення інгредієнтів, після чого вводять мікропорошок карбіду бору і охолоджують до температури 50°С В охолоджену суміш вводять З-імшо-а-оксиметиленфеніл-1,2,4дитіазолідітюн-5 і отримують однорідну масу, яку потім охолоджують до температури навколишнього середовища, отримуючи в результаті пасту мазеподібної консистенції Для експериментальної перевірки були виготовлені п'ять варіантів складу притиральної пасти, які відрізняються співвідношенням компонентів В таблиці 1 наведені варіанти складу притиральної пасти Таблиця 1 Компоненти Мікропорошок карбіду бору Стеарин Олеїнова кислота З-імшо-а-оксиметиленфеніл-1,2,4дитіазолідтюн-5 2,2, 2"-нітрилотриетанол Силікагель Поліетиленоксид-1500 Парафін Вміст компонентів, мас % Відомий склад (найСклад пасти, що заявляється (варіанти) ближчий аналог) 1 2 3 4 5 55 60 62 65 70 62 5 7 9 10 12 3 5 6 7 9 6 0,02 0,05 0,07 0,1 0,13 0,07 13 0,3 35,18 Випробовували чавунні та стальні деталі Інтенсивність зняття припуску визначали по різниці мас деталей до і після обробки притиральною пастою Шорсткість поверхні вимірювали за допомогою профілографа-профілометра, модель 252, до і після обробки деталей Появлення коро 2 0,5 25,45 3 0,6 19,33 5 0,7 12,2 6,5 0,8 1,57 22,93 9 зійної плівки визначали візуально по закінченню 24 годин після нанесення пасти на зразок за ГОСТом 6243-75 Результати випробувань наведені в таблиці 2 Таблиця 2 Характеристики Інтенсивність зняття припуску, мг/хв КІЛЬКІСТЬ оброблених деталей за годину Корозійна СТІЙКІСТЬ Шорсткість, мкм Склад притиральної пасти, що заявляється (варіанти) 6,75 7,55 10,75 11,0 11,0 38 43 45 47 49 не спричиняє корозії 1,24 0,48 0,62 0,96 1,27 Проведені випробування свідчать, що притиральна паста складу, що заявляється, забезпечує вищу продуктивність процесу обробки деталей у порівнянні з найближчим аналогом, а також забезпечує високу чистоту притертої поверхні 2,2, 2" - нітрилотриетанол з формулою С.НдОН С2Н4ОН С2Н4ОН належить до аміноспиртів і є розчинником казеїну, шелаку, барвників (ТУ 6-09-2448-91) У складі пасти, що заявляється, розплав стеарину, олеїнової кислоти в сполученні з поліетиленоксидом-1500, силікагелем і 2,2,2"нітрилотриетанолом утворює дисперговані ад Найближчий аналог 5,0 ЗО не спричиняє корозії 0,62 сорбційні мастильні плівки, які сприяють роз'єднуванню тертьових поверхонь При цьому спостерігається ефект синергизму - взаємного посилення мастильної та стабілізуючої дії цих компонентів, що забезпечує рівномірний розподіл абразивних частинок в зоні обробки, підвищує хімічну активність абразиву і, таким чином, підвищує продуктивність обробки деталей, і, одночасно запобігає корозії оброблюваних деталей і устаткування Завдяки цьому забезпечується високий клас чистоти притертих поверхонь Проте такі адсорбційні плівки не можуть протистояти дії навантажень і високої температури В цих умовах більш ефективні хемосорбЦІЙНІ плівки, які в процесі руйнування безперервно поновлюються в результаті хімічної взаємодії з металом Утворенню хемосорбційної плівки сприяє наявність у складі пасти 3-іміно 62288 а -оксиметиленфеніл-1,2,4-дитіазолідітюн-5 (ТУ 14-6140-77), у вигляді порошку жовтого кольору з формулою S С Н ОН N = С - N " СН 2 - С6Н5 який є інгібітором кислотної корозії Поліетиленоксид-1500 утворює лужне середовище, під дією якого З-імшо-а-оксиметиленфеніл-1,2,4дитіазолідітюн-5 перетворюється з перегрупуванням гетероциклу в димер, зшитий по боковому атому сірки, що сприяє інтенсифікації зняття припуску Отримане сполучення сприяє утворенню на поверхні металу мономолекулярного захисного шару з великою КІЛЬКІСТЮ атомів сірки, який має протизадирні і антикорозійні властивості Водночас вищевказаний димер у лужному середовищі виявляє властивості інгібітори по відношенню до чорних металів Введення до складу пасти 2,2,2"нітр и л отри етанол у в сполученні з поліетиленоксидом-1500 дає можливість швидко і повністю видалити залишки пасти з оброблених деталей Комп'ютерна верстка Т Чепелєва проточною водою або миючими розчинами, що забезпечує якісну підготовку деталей до гальванізування При цьому задовольняються вимоги пожежобезпеки і забезпечуються нормальні санітарно-ппєнічні умови праці робітників Наявність в притиральній пасті силікагелю і 2,2,2"-нітрилотриетанолу, по-перше, сприяє рівномірному розподілу абразивних зерен, а також винесенню із зони різання осколків абразиву і стружки, завдяки чому утворюється плівка, яка затримує тверді складові на певній відстані, і, по-друге, сприяє регулюванню температурного режиму всієї системи - притир - абразивне зерно - оброблювана поверхня Як видно з таблиці 2, оптимальні результати виявили 2-4 варіанти складу пасти, які забезпечують необхідну продуктивність процесу обробки і якість поверхні деталей При цьому швидкість знімання металу при притиранні металевих деталей підвищується у 2 рази в порівнянні з найближчим аналогом Відхилення процентного вмісту компонентів від оптимального убік зменшення призводить до зниження інтенсивності знімання припуску металу, а убік збільшення - до збільшення шорсткості поверхні, тобто до погіршення якості обробки поверхні Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
