Випарувальний пальник

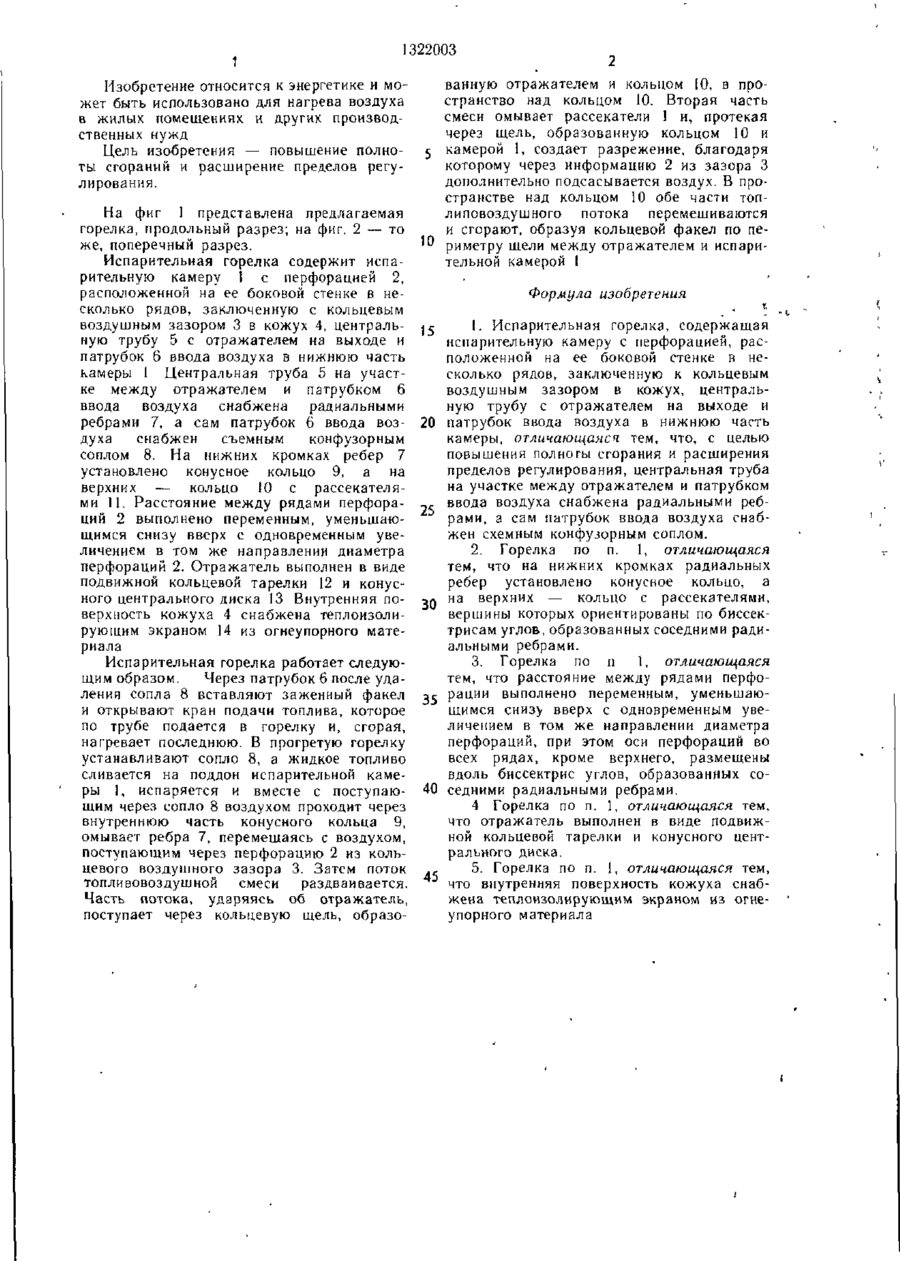

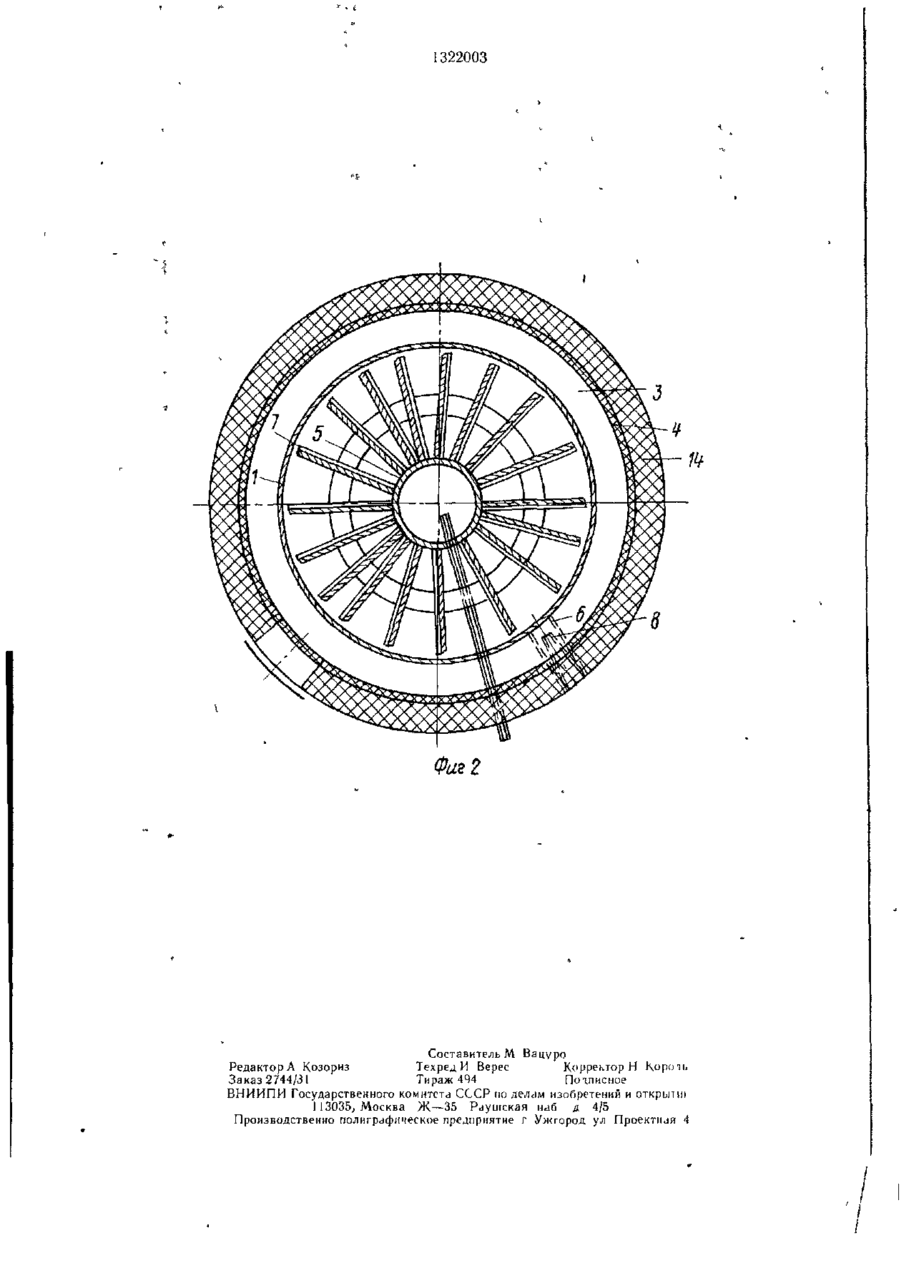

Изобретение относится к энергетике и может быть использовано для нагрева воздуха в жилых помещениях Изобретение позволяет повысить мощность сгорания и расширить пределы регулирования Центробежная труба 5 на участке между отра жателем, размещенным на ее выходе, и патрубком (П) 6 ввода воздуха снабжена радиальными ребрами 7 П 6 снабжен схемным конфузорным соплом 8 На нижних кромках ребер 7 установлено конусное кольцо 9, а на верхних — кольцо 10 с рассекателями 11 Расстояние между рядами пер фораций 2 на боковой стенке испаритель ной камеры 1 выполнено переменным, умень шающимся снизу вверх с одновременным увеличением в том же направлении диа метра перфораций 2 Отражатель выполнен в виде подвижной кольцевой тарелки 12 и конусного центрального диска 13 Внутренняя поверхность кожуха 4 снабжена теплоизолирующим экраном из оі неупорного материала Через П 6 после удаления сопла 8 вставляют факел и в горелку подают топливо, которое, сгорая, нагревает последнюю В прогретую горелку устанавливают сопло 8 а жидкое топливо сливается иг поддон камеры 1, испаряется и с поступающим через сопло 8 воздухом проходит внутрь кольца 9, омывает ребра 7, переме шиваясь с воздухом, поступающим через перфорацию 2 из кольцевого воздушного зазора Затем поток топливовозд>шной смеси раздваивается Часть потока, ударяясь об отражатель, поступает через щель между последним и кольцом 10 Вторая часть потока омывает рассекатели 11 и протекая через щель, образованную кольцом 10 и камерой 1, создает разрежение, благодаря кото рому через перфорацию 2 из зазора дополнительно подсасывается воздух В пространстве над кольцом 10 обе части потока перемешиваются и сгорают 4 з п ф-лы, 2 ил О 1 1322003 Изобретение относится к энергетике и может быть использовано для нагрева воздуха в жилых помещениях и других производственных нужд Цель изобретения — повышение полноты сгораний и расширение пределов регулирования. ванную отражателем и кольцом І0, в пространство над кольцом 10. Вторая часть смеси омывает рассекатели 1 и, протекая через щель, образованную кольцом 10 и камерой 1, создает разрежение, благодаря которому через информацию 2 из зазора 3 дополнительно подсасывается воздух. В пространстве над кольцом 10 обе части топлиповоздушного потока перемешиваются и сгорают, образуя кольцевой факел по пе10 риметру щели между отражателем и испарительной камерой 1 На фиг 1 представлена предлагаемая горелка, продольный разрез; на фиг. 2 — то же, поперечный разрез. Испарительная горелка содержит испарительную камеру I с перфорацией 2, расположенной на ее боковой стенке в неФормула изобретения сколько рядов, заключенную с кольцевым воздушным зазором 3 в кожух 4, централь- 75 I. Испарительная горелка, содержащая ную трубу 5 с отражателем на выходе и испарительную камеру с перфорацией, распатрубок 6 ввода воздуха в нижнюю часть положенной на ее боковой стенке в некамеры 1 Центральная труба 5 на участсколько рядов, заключенную к кольцевым ке между отражателем и патрубком 6 воздушным зазором в кожух, центральввода воздуха снабжена радиальными ную трубу с отражателем на выходе и ребрами 7, а сам патрубок 6 ввода воз- 20 патрубок ввода воздуха в нижнюю часть духа снабжен съемным конфузорным камеры, отличающаяся тем, что, с целью соплом 8. На нижних кромках ребер 7 повышения полноты сгорания и расширения установлено конусное кольцо 9, а на пределов регулирования, центральная труба верхних — кольцо 10 с рассекателяна участке между отражателем и патрубком ми 11. Расстояние между рядами перфораввода воздуха снабжена радиальными ребций 2 выполнено переменным, уменьшаю- 25 рами, а сам патрубок ввода воздуха снабщимся снизу вверх с одновременным увежен схемным конфузорным соплом. личением в том же направлении диаметра 2. Горелка по п. 1, отличающаяся перфораций 2. Отражатель выполнен в виде тем, что на нижних кромках радиальных подвижной кольцевой тарелки 12 и конусребер установлено конусное кольцо, а ного центрального диска 13 Внутренняя по-зл на верхних — кольцо с рассекателями, верхность кожуха 4 снабжена теплоизоливершины которых ориентированы по биссекрующим экраном 14 из огнеупорного матетрисам углов, образованных соседними радириала альными ребрами. 3. Горелка по н 1, отличающаяся Испарительная горелка работает следуютем, что расстояние между рядами перфощим образом. Через патрубок 6 после удаления сопла 8 вставляют заженный факел •с рации выполнено переменным, уменьшаюэ и открывают кран подачи топлива, которое щимся снизу вверх с одновременным увепо трубе подается в горелку и, сгорая, личением в том же направлении диаметра нагревает последнюю. В прогретую горелку перфораций, при этом оси перфораций во устанавливают сопло 8, а жидкое топливо всех рядах, кроме верхнего, размещены сливается на поддон испарительной камевдоль биссектрис углов, образованных соры 1, испаряется и вместе с поступаю- 40 седними радиальными ребрами. щим через сопло 8 воздухом проходит через 4 Горелка по п. 1, отличающаяся тем, внутреннюю часть конусного кольца 9, что отражатель выполнен в виде подвижомывает ребра 7, перемещаясь с воздухом, ной кольцевой тарелки и конусного центпоступающим через перфорацию 2 из кольрального диска. цевого воздушного зазора 3. Затем поток . 5. Горелка по п. 1, отличающаяся тем, топливовоздушной смеси раздваивается. что внутренняя поверхность кожуха снабЧасть потока, ударяясь об отражатель, жена теплоизолирующим экраном из огнепоступает через кольцевую щель, образоупорного материала 1322003 8 Фиг 2 Составитель М Вацуро Редактор А Козориз Техред И Верес Корректор Н Короть Заказ 2744/31 Тираж 494 По in ясное ВНИИПИ Государственного комитета СССР по делам изобретений и открытm 113035, Москва Ж—35 Раушская наб д 4/5 Производственно полиграфическое предприятие г Ужгород ул Проектная А
