ВЗРЫВОНЕПРОНИЦАЕМЫЙ ПОДШИПНИКОВЫЙ УЗЕЛ ЭЛЕКТРИЧЕСКОЙ МАШИНЫ, включающий крышку, втулку, закрепленную на крышке и образующую с ней взрывонепроницаемый зазор, дополнительный подшипник, внешняя обойма которого закреплена на втулке и установленное на валу кольцо, образующее взрывонепроницаемый зазор с втулкой, отличающийся тем, что, с целью повышения надежности, упомянутое кольцо установлено на валу с возможностью аксиального перемещения и образует с валом взрывонепроницаемый зазор, при этом кольцо имеет цилиндрический участок, на котором закреплена внутренняя обойма дополнительного подшипника, и участок, перпендикулярный оси вращения и образующий с упомянутой втулкой плоский взрывонепроницаемый зазор.

Текст

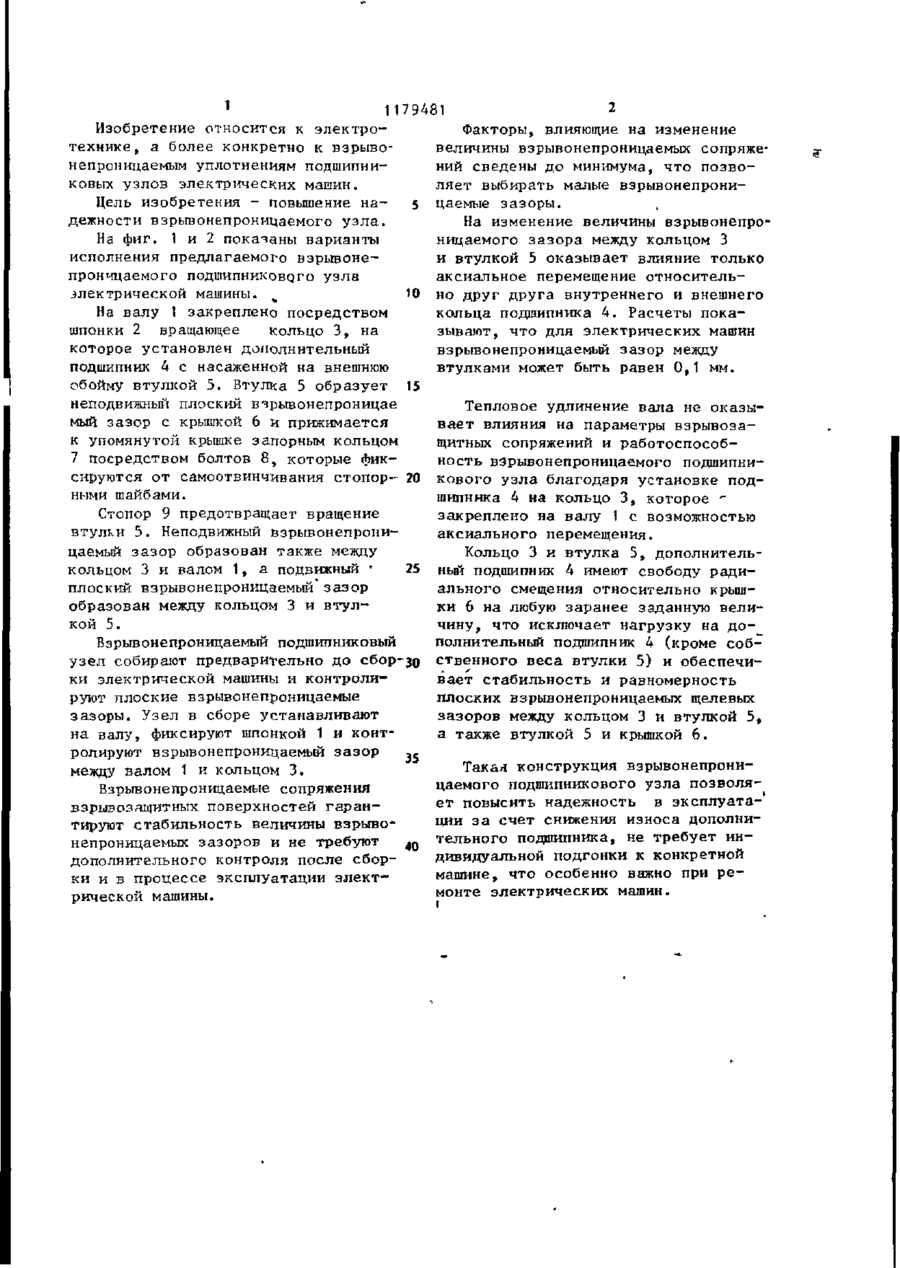

ВЗРЫВОНЕПРОНИЦАЕМЫИ ПОЦШЙПНИКОВЫЙ УЗЕЛ ЭЛЕКТРИЧЕСКОЙ М Ш Н , А И Ы включающий крышку, втулку, закреплен^ взрыб ную на крышке и образующую с ней взрывонепроницаемыи з а з о р , дополнит е л ь н а подшипник, внешняя обойма которого закреплена на втулке и установленное на валу кольцо, образующее взрывонепроницаемыи з а з о р с втулкой, о т л и ч а ю щ и й с я тем, ч т о , с целью повышения надежности, упомянутое кольцо установлено на валу с возможностью аксиального перемещения и образует с валом взрывонепроницаемыи з а з о р , при этом кольцо имеет цилиндрический у ч а с т о к , на котором з а к р е п лена внутренняя обойма дополнительного подшипника, и участок , перпендикулярный оси вращения и образующий с упомянутой втулкой плоский взрыво— непроницаемый з а з о р . /7777777777777777/. • бзры$ Фиъ f 1 1 79481 1 2 Факторы, влияющие на изменение величины взрывонепроницаемых сопряжений сведены до минимума, что позволяет выбирать малые вэрывонепрони5 цаемые зазоры. На изменение величины взрывонепроницаемого зазора между кольцом 3 и втулкой 5 оказывает влияние только аксиальное перемещение относитель10 но друг друга внутреннего и внешнего кольца подшипника 4. Расчеты показывают, что для электрических машин взрывонепроницаемыи зазор между втулками может быть равен 0,1 мм. 15 Тепловое удлинение вала не оказывает влияния на параметры взрывоэащитных сопряжений и работоспособность взрьюонепроницаемого подшилни20 кового узла благодаря установке подшипника 4 на кольцо 3, которое ' Стопор 9 предотвращает вращение закреплено на валу 1 с возможностью втулки 5. Неподвижный взрывонепроииаксиального перемещения. цаемый зазор образован также между Кольцо 3 и втулка 5, дополнителькольцом 3 и валом 1, а подвижный т 25 ный подшипник 4 имеют свободу радиплоский взрывонепроницаемыи зазор ального смещения относительно крышобразован между кольцом 3 и втулки 6 на любую заранее заданную великой 5. чину, что исключает нагрузку на доВзрывонепроницаемыи подшипниковый полнительный подшипник 4 (кроме собузел собирают предварительно до сбор- 30 ственного веса втулки 5) и обеспечики электрической машины и контроливает стабильность и равномерность руют плоские взрывонепроницаемые плоских взрывонепроницаемых щелевых зазоры. Узел в сборе устанавливают зазоров между кольцом 3 и втулкой 5, на валу, фиксируют шпонкой 1 и конта также втулкой 5 и крышкой 6. ролируют взрывонепроницаемыи зазор Такал конструкция вэрывонепронимежду валом 1 и кольцом 3. цаемого подшипникового узла позволяВзрывонепроницаемые сопряжения ет повысить надежность в эксплуатавзрывозащитных поверхностей гаранции за счет снижения износа дополнитируют стабильность величины взрывотельного подшипника, не требует иннепроницаемых зазоров и не требуют 40 дивидуальной подгонки к конкретной дополнительного контроля после сбормашине, что особенно важно при реки и в процессе эксплуатации электмонте электрических машин, рической машины. і Изобретение относится к электротехнике, а более конкретно к взрывонепроницаемым уплотнениям подшипниковых узлов электрических машин. Цель изобретения - повышение надежности взрьюонепроницаемого узла. На фиг. 1 и 2 покачаны варианты исполнения предлагаемого взрывонепрончцаемого подшипникового узла электрической машины. % На валу 1 закреплено посредством шпонки 2 вращающее Кольцо 3, на которое установлен дополнительный подшипник 4 с насаженной на внешнюю обойму втулкой 5. Втулка 5 образует неподвижный плоский взрывонелроницае мый зазор с крышкой 6 и прижимается к упомянутой крынке запорным кольцом 7 посредством болтов 8, которые фиксируются от самоотвинчивания стопорными шайбами. 17948 Фиг 2 Редактор Л.Авраменко Составитель С.Венгржановская Техред М.Пароцай Корректор и. Эрдейи Заказ 5692/58 Тираж 646 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал П П "Патент", г. Ужгород, ул. Проектная, 4 П

Дивитися

Додаткова інформація

Назва патенту англійською

Explosion-proof bearing unit of electric machine

Автори англійською

Moskaliov Eduard Petrovych, Reznik Leonid Bentsionovych, Zbaskyi Leonid Oleksnadrovych, Shyrnin Ivan Hryhorovych

Назва патенту російською

Взрывонепроницаемый подшипниковый узел электрической машины

Автори російською

Москалев Эдуард Петрович, Москалёв Эдуард Петрович, Резник Леонид Бенционович, Збарский Леонид Александрович, Ширнин Иван Григорьевич

МПК / Мітки

МПК: H02K 5/12
