Зонт

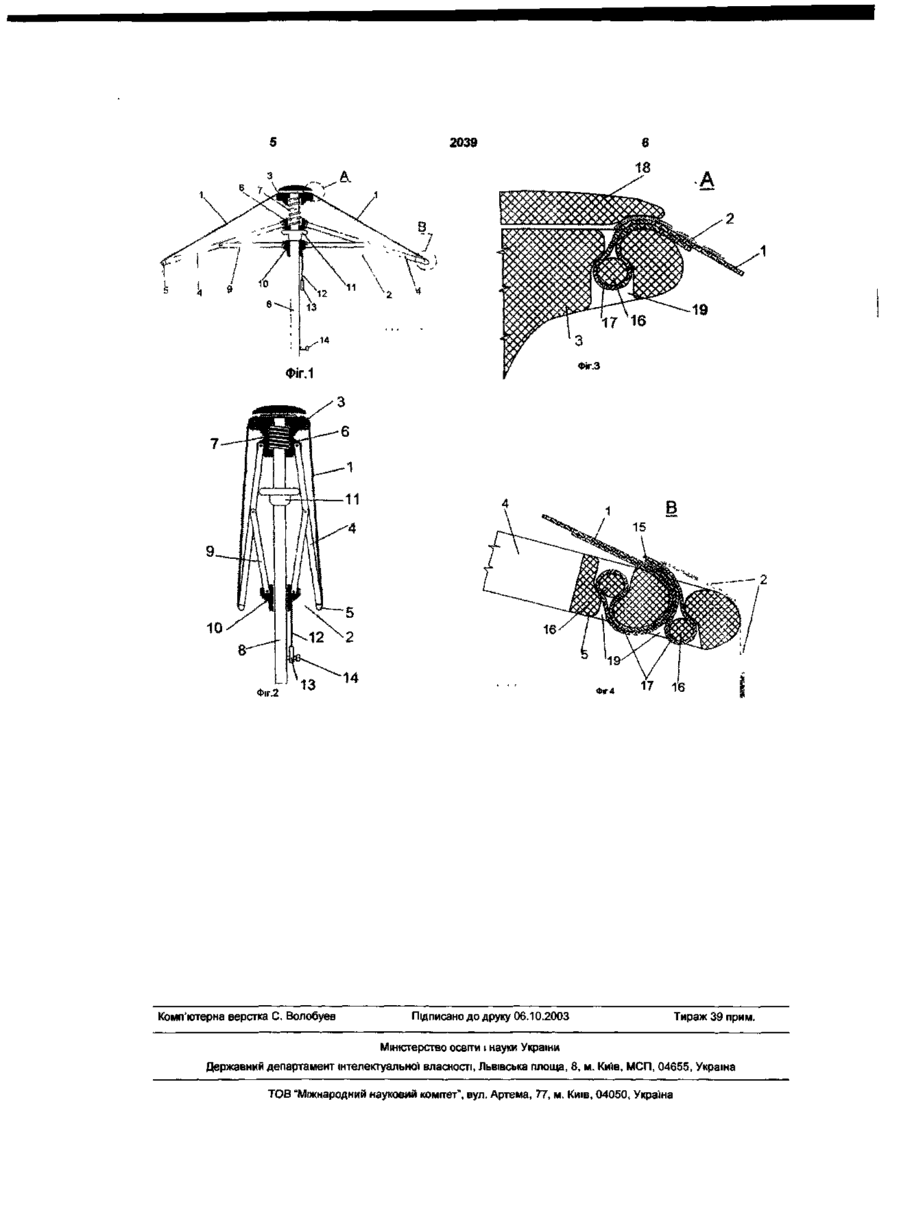

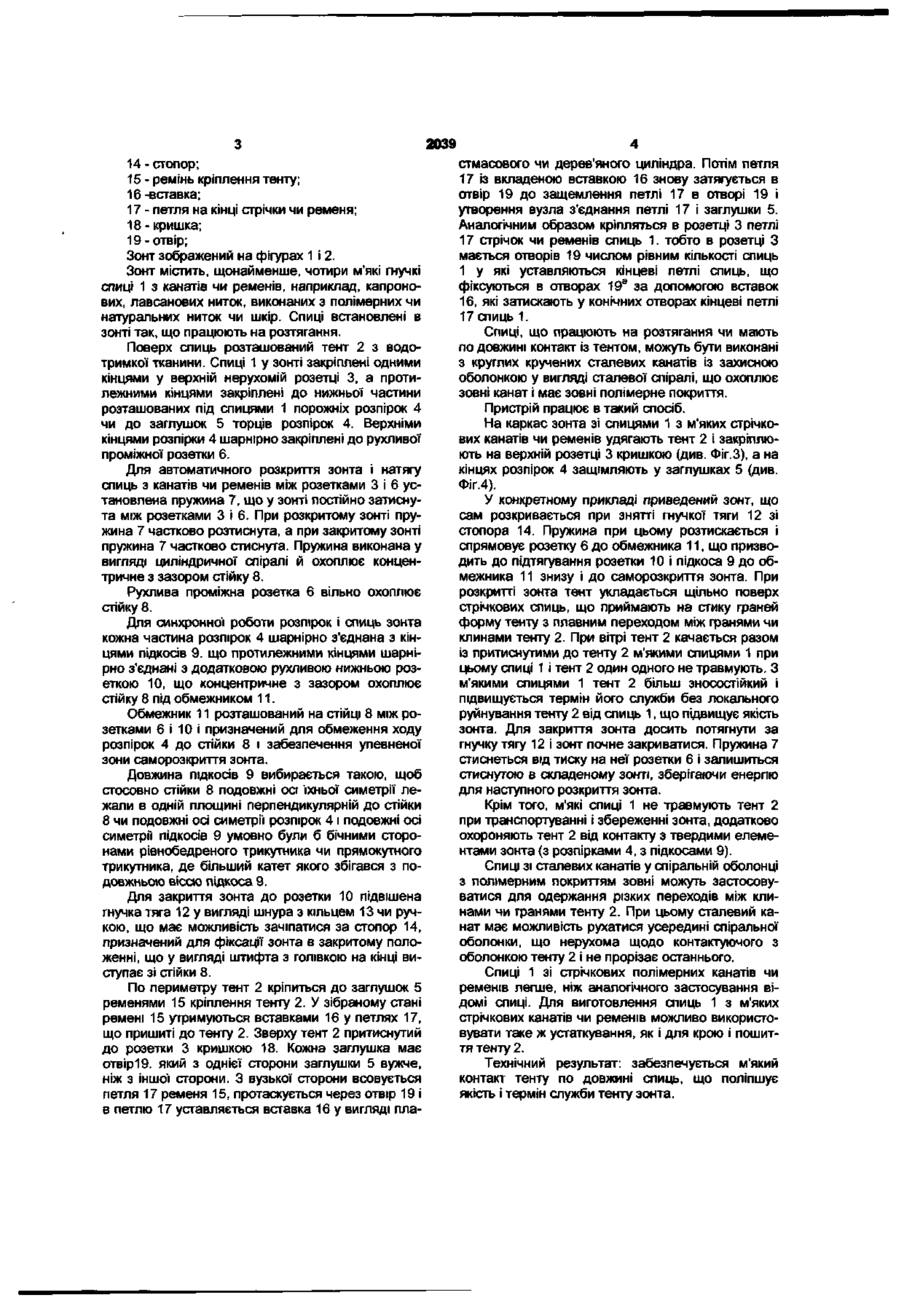

Зонт, що містить спиці, розташований поверх спиць тент для захисту від дощу і сонця, який відрізняється тим, що спиці, що працюють на розтягання або мають контакт по довжині спиць з тентом, виконані у вигляді канатів чи ременів Корисна модель відноситься до зонтів і може використовуватися в якості стаціонарного чи переносного зонта м'якими спицями, що продляє термін служби тенту в придатному для захисту від дощу і сонця стані Спиці, ЩО працюють на розтягання, що виконані з канатів чи ременів мають еластичність, більш гнучкі, менше заклинюють і легше працюють у кінематичному ланцюзі, що поліпшує відкриття і закриття зонта Інші мети, особливості, переваги і можливості використання корисної моделі видні з нижчеподаного опису прикладів виконання на підставі малюнків При цьому всі описані і/чи графічно представлені ознаки самі по собі чи будь-якої розумної комбінації складають предмет корисної моделі, незалежно від загальних вимог чи зворотного зв'язку Фіг 1 Зонт Схематичний вигляд спереду у відкритому положенні Для спрощення показано Відомий ЗОНТ, ЩО МІСТИТЬ СПИЦІ, розташований поверх спиць тент для захисту від дощу і сонця (див Опис винаходу до патенту № 2110199 Російської Федерації, МПК А 45В 19/00 Опубл 10 05 98) Недоліком даного зонта є те, що спиці тверді та важкі і при натягу тенту поверх спиць створюють твердий контакт тенту зі спицями, що приводить до передчасного руйнування тенту в місцях контакту тенту по довжині спиць, що знижує якість зонта і скорочує термін його служби Технічний результат удосконалення досягається тим, що зонт, що містить спиці, розташований поверх спиць тент для захисту від дощу і сонця, ВІДПОВІДНО до корисної моделі, який відрізняється тим, що спиці, що працюють на розтягання чи мають контакт по довжині спиць з тентом, виконані у вигляді канатів чи ременів Технічний результат забезпечується м'який контакт тенту по довжині спиць, полегшується робота кінематичних ланцюгів, що поліпшує якість і термін служби тенту зонта Виконання спиць з м'яких полімерних чи натуральних стрічкових канатів чи ременів дозволяє забезпечити м'який контакт тенту зі спицями, що важливо при натязі тенту на спиці і при експлуатації тенту у вітряну погоду М'які СПИЦІ у вигляді стрічкових канатів чи ременів при натязі тенту приймають форму тенту і демпфують удари тенту об спиці за рахунок еластичних властивостей канатів чи ременів Тент підгортається м'якими площинами стрічок спиць, і переміщується під дією вітру разом зі спицями Тент не ушкоджується ТІЛЬКИ ДВІ СПИЦІ Фіг 2 Зонт Схематичний вигляд спереду в закритому положенні Фіг 3 ЗОНТ Вузол А на фігурі 1 Фіг 4 Зонт Вузол В на фігурі 4 Перелік позначень на кресленнях 1 - спиця, 2 - тент, 3 - верхня нерухома розетка, 4 - розпірка, 5 - заглушка, 6 - рухлива проміжна розетка, 7 - пружина, 8 - стійка, 9 - ПІДКІС, 10 - додаткова нижня рухлива розетка; 11 - обмежник, 12-тяга, 13-кільце, со о CM 2039 14-стопор; 15 - ремінь кріплення тенту; 16-вставка; 17 - петля на кінці стрічки чи ременя; 18-кришка; 19-отвір; Зонт зображений на фігурах 1 і 2. Зонт містить, щонайменше, чотири м'які гнучкі спиці 1 з канатів чи ременів, наприклад, капронових, лавсанових ниток, виконаних з полімерних чи натуральних ниток чи шкір. Спиці встановлені в зонті так, що працюють на розтягання. Поверх спиць розташований тент 2 з водотримкої тканини. Спиці 1 у зонті закріплені одними кінцями у верхній нерухомій розетці 3, а протилежними кінцями закріплені до нижньої частини розташованих під спицями 1 порожніх розпірок 4 чи до заглушок 5 торців розпірок 4. Верхніми кінцями розпірки 4 шарнірно закріплені до рухливої проміжної розетки 6. Для автоматичного розкриття зонта і натягу спиць з канатів чи ременів між розетками 3 і 6 установлена пружина 7, що у зонті постійно затиснута між розетками 3 і 6. При розкритому зонті пружина 7 частково розтиснута, а при закритому зонті пружина 7 частково стиснута. Пружина виконана у вигляді циліндричної спіралі й охоплює концентричне з зазором стійку 8. Рухлива проміжна розетка 6 вільно охоплює стійку 8. Для синхронної роботи розпірок і спиць зонта кожна частина розпірок 4 шарнірно з'єднана з кінцями підкосів 9. що протилежними кінцями шарнірно з'єднані з додатковою рухливою нижньою розеткою 10, що концентричне з зазором охоплює стійку 8 під обмежником 11. Обмежник 11 розташований на стійці 8 між розетками 6 і 10 і призначений для обмеження ходу розпірок 4 до стійки 8 і забезпечення упевненої зони саморозкриття зонта. Довжина підкосів 9 вибирається такою, щоб стосовно стійки 8 подовжні осі їхньої симетрії лежали в одній площині перпендикулярній до стійки 8 чи подовжні осі симетрії розпірок 4 і подовжні осі симетрії підкосів 9 умовно були б бічними сторонами рівнобедреного трикутника чи прямокутного трикутника, де більший катет якого збігався з подовжньою віссю підкоса 9. Для закриття зонта до розетки 10 підвішена гнучка тяга 12 у вигляді шнура з кільцем 13 чи ручкою, що має можливість зачіпатися за стопор 14, призначений для фіксації зонта в закритому положенні, що у вигляді штифта з голівкою на кінці виступає зі стійки 8. По периметру тент 2 кріпиться до заглушок 5 ременями 15 кріплення тенту 2. У зібраному стані ремені 15 утримуються вставками 16 у петлях 17, що пришиті до тенту 2. Зверху тент 2 притиснутий до розетки 3 кришкою 18. Кожна заглушка має отвір19. який з однієї сторони заглушки 5 вужче, ніж з іншої сторони. З вузької сторони всовується петля 17 ременя 15, протаскується через отвір 19 і в петлю 17 уставляється вставка 16 у вигляді пла стмасового чи дерев'яного циліндра. Потім петля 17 із вкладеною вставкою 16 знову затягується в отвір 19 до защемлення петлі 17 в отворі 19 і утворення вузла з'єднання петлі 17 і заглушки 5. Аналогічним образом кріпляться в розетці 3 петлі 17 стрічок чи ременів спиць 1. тобто в розетці З мається отворів 19 числом рівним кількості спиць 1 у які уставляються кінцеві петлі спиць, що а фіксуються в отворах 19 за допомогою вставок 16, які затискають у конічних отворах кінцеві петлі 17 спиць 1. Спиці, що працюють на розтягання чи мають по довжині контакт із тентом, можуть бути виконані з круглих кручених сталевих канатів із захисною оболонкою у вигляді сталевої спіралі, що охоплює зовні канат і має зовні полімерне покриття. Пристрій працює в такий спосіб. На каркас зонта зі спицями 1 з м'яких стрічкових канатів чи ременів удягають тент 2 і закріплюють на верхній розетці 3 кришкою (див. Фіг.З), а на кінцях розпірок 4 защімляють у заглушках 5 (див. Фіг.4). У конкретному прикладі приведений зонт, що сам розкривається при знятті гнучкої тяги 12 зі стопора 14. Пружина при цьому розтискається і спрямовує розетку 6 до обмежника 11, що призводить до підтягування розетки 10 і підкоса 9 до обмежника 11 знизу і до саморозкриття зонта. При розкритті зонта тент укладається щільно поверх стрічкових спиць, що приймають на стику граней форму тенту з плавним переходом між гранями чи клинами тенту 2. При вітрі тент 2 качається разом із притиснутими до тенту 2 м'якими спицями 1 при цьому спиці 1 і тент 2 один одного не травмують. З м'якими спицями 1 тент 2 більш зносостійкий і підвищується термін його служби без локального руйнування тенту 2 від спиць 1, що підвищує якість зонта. Для закриття зонта досить потягнути за гнучку тягу 12 і зонт почне закриватися. Пружина 7 стиснеться від тиску на неї розетки 6 і залишиться стиснутою в складеному зонті, зберігаючи енергію для наступного розкриття зонта. Крім того, м'які спиці 1 не травмують тент 2 при транспортуванні і збереженні зонта, додатково охороняють тент 2 від контакту з твердими елементами зонта (з розпірками 4, з підкосами 9). Спиці ЗІ сталевих канатів у спіральній оболонці з полімерним покриттям зовні можуть застосовуватися для одержання різких переходів між клинами чи гранями тенту 2. При цьому сталевий канат має можливість рухатися усередині спіральної оболонки, що нерухома щодо контактуючого з оболонкою тенту 2 і не прорізає останнього. Спиці 1 зі стрічкових полімерних канатів чи ременів легше, ніж аналогічного застосування відомі спиці. Для виготовлення спиць 1 з м'яких стрічкових канатів чи ременів можливо використовувати таке ж устаткування, як і для крою і пошиття тенту 2. Технічний результат: забезпечується м'який контакт тенту по довжині спиць, що поліпшує якість і термін служби тенту зонта. 2039 В 19 Фіг 4 Фіг.2 Комп'ютерна верстка С. Волобуев Підписано до друку 06.10.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комгтет", вул. Артема, 77, м. Київ, 04050, Україна
