Опора лінії електропередачі

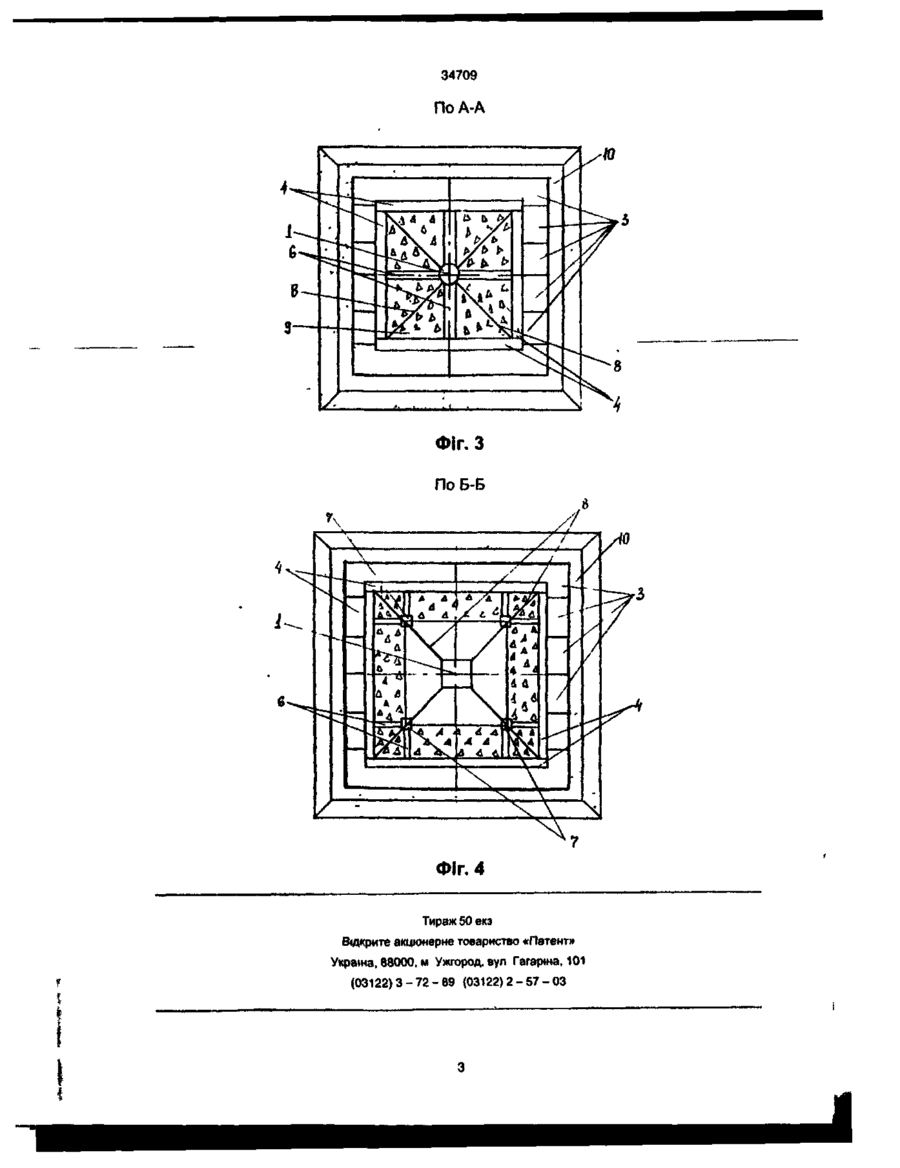

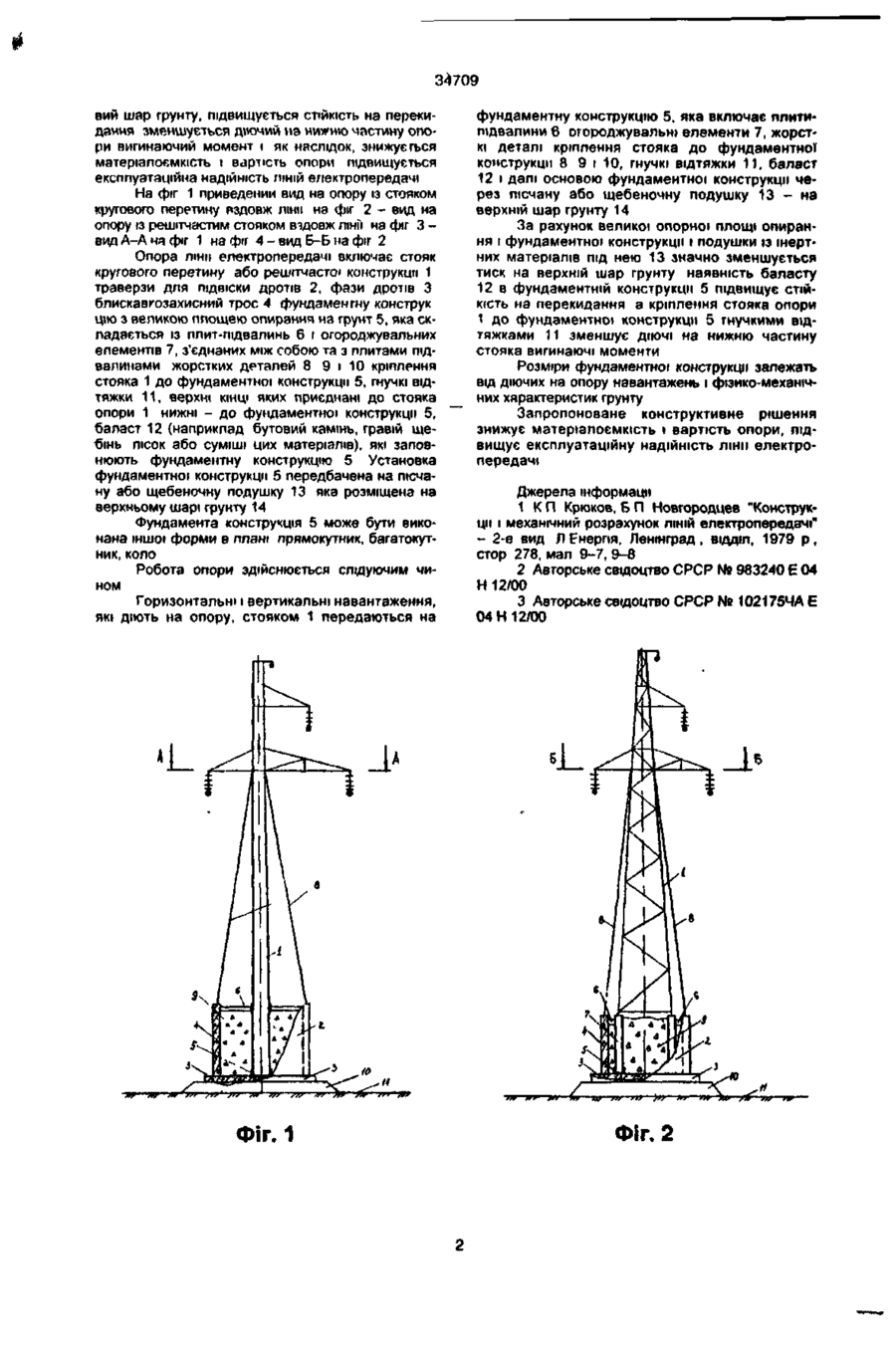

Опора лінії електропередачі, що включає стояк, траверзи для підвішування дротів, фази дротів, блискавкозахисний трос і фундаментну конструкцію, яка відрізняється тим, що опора установлюється в фундаментну конструкцію з великою площею опирання на грунт, виконану із плит-підвалин і огороджувальних елементів, з'єднаних між собою та з ллитами-тдвалинами, яка заповнена баластом із інертних матеріалів, і установлену на піщану або щебеневу подушку, розташовану на поверхні фунту, при цьому стояк опори прикріплений до фундаментної конструкції жорсткими деталями і гнучкими відтяжками Очікуваний винахід відноситься до електроенергетики, а більш конкретно - до будівництва повітряних ЛІНІЙ електропередачі високої напруги. Відомі опори ліній електропередачі високої напруги (проміжні, анкерно-кутові) металеві і залізобетонні, закріплені в слабих грунтах, наприклад [1]. До недоліків таких опор слід віднести складність їх установки в грунтах із низькими фізико-механічними характеристиками (наприклад, на заливних ділянках трас з ілистими фунтами на ділянках з торфяними фунтами і тін.) з необхідністю заглиблення стояків залізобетонних опор, або фундаменлв металевих опор в водонасичені шари фунту, що призводить до значних трудових та матеріальних затрат при виконанні робіт по закріпленню в фунті Відома також опора лінії електропередачі, призначена для установки на сильностиснутих фунтах, в основі якої виконана решітчаста конструкція з розвинутою базою, яка спирається на окремі плити-фундаменти розташовані на поверхні ~ землі [2]. До недоліків цієї опори слід віднести необхідність в великих площах під основу фундаментних плит, а також в значних відстанях між ними для забезпечення перекидних та вагових дій від опори на грунт, при цьому положення посилюється тим, що при трьох фундаментних плитах, при різних напрямках навантажень на опору плити працюють не однаково: так, наприклад, при дії навантажень від обриву дроту вздовж осі лінії. В одному напрямку на виривання працює одна плита, на стиск - дві; при зміні дій навантажень в протилежний напрям на виривання працює дві плити, на стиск - одна. Найбільш близькими до очікуваного винаходу технічним рішенням являється опора лгнн електропередачі, яка включає стояк, траверзи для кріплення дротів та опорну конструкцію в вигляді консолів, які прикріплені до нижньої частини опори, на яких установлені ємкості, заповнені баластом, при цьому консолі опираються на поверхню грунту з допомогою опорних балок [3]. До недоліків відомого устрою слід віднести значні вилети консолей, на яких установлені ємкості з баластом для забезпечення передачі діючих на опору навантажень, низька стійкість опори на перекидання із-за малої площі опорних балок і неоднакового завантаження консолей при різних напрямках діючих на опору навантажень по осі піни електропередачі, значні величини вигинаючих навантажень, які діють на стояк опори в місті кріплення консолей, які. в свою чергу, збільшують вагу опори. В основу винаходу поставлені задачі підвищення стійкості на перекидання фундаментної конструкції, яка установлена на поверхні грунту, при різних напрямках діючих на опору навантажень, а також зменшення діючих на нижню частину опори вигинаючих моментів Поставлені задачі вирішуються шляхом установки опори в фундаментну конструкцію з великою площею опирання на грунт, яка виконується із ппит-підвалин і огороджувальних елементів, з'єднаних між собою та з плитами-підвалинами, заповнену баластом із інертних матеріалів і установлену на пісчану, або щебеночну подушку, яка розміщується на поверхні грунту При цьому опора прикріплена до фундаментної конструкції жорсткими деталями та гнучкими відтяжками. Внаслідок прийнятих рішень, зменшується тиск на поверхне О) о со о» 34709 вий шар грунту, підвищується СТІЙКІСТЬ на перекидання зменшується діючий на нижню частину опори вигинаючий момент і як наслідок, знижується матеріапоємкість і вартість опори підвищується експлуатаційна надійність ЛІНІЙ егіектропередачі На фіг 1 приведений вид на опору із стояком кругового перетину вздовж лінії на фіг 2 - вид на опору із решітчастим стояком вздовж лінії на фіг 3 видА-Ачафіг 1 на фіг 4 - вид Б~Б на фіг 2 Опора піни електропередачі включає стояк кругового перетину або решітчастої конструкції 1 траверзи для ПІДВІСКИ дротів 2, фази дротів З блискавкозахисний трос 4 фундаментну конструк цію з великою площею опирання на грунт 5, яка складається із плит-гпдвалинь 6 і огороджувальних елементів 7, з'єднаних між собою та з плитами підвалинами жорстких деталей 8 9 і 10 кріплення стояка 1 до фундаментної конструкції 5, гнучкі відтяжки 11, верхні КІНЦІ яких приєднані до стояка опори 1 нижні - до фундаментної конструкції 5, баласт 12 (наприклад бутовий камінь, гравій щебінь пісок або суміші цих матеріалів), які заповнюють фундаментну конструкцію 5 Установка фундаментної конструкції 5 передбачена на пісчану або щебеночну подушку 13 яка розміщена на верхньому шар» грунту 14 Фундамента конструкція 5 може бути виконана іншої форми в плані прямокутник, багатокутник, коло Робота опори здійснюється слідуючим чином Горизонтальні і вертикальні навантаження, яю діють на опору, стояком 1 передаються на фундаментну конструкцію 5, яка включає плитипщвалини 6 огороджувальні елементи 7, жорсткі деталі кріплення стояка до фундаментної конструкції 8 9 і 10, гнучкі відтяжки 11, баласт 12 і далі основою фундаментної конструкції через пісчану або щебеночну подушку 13 - на верхній шар грунту 14 За рахунок великої опорної площі опирання і фундаментної конструкції і подушки із інертних матеріалів під нею 13 значно зменшується тиск на верхній шар грунту наявність баласту 12 в фундаментній конструкції 5 підвищує стійкість на перекидання а кріплення стояка опори 1 до фундаментно» конструкції 5 гнучкими відтяжками 11 зменшує ДІЮЧІ на нижню частину стояка вигинаючі моменти Розміри фундаментної конструкції залежать від діючих на опору навантажень і фізико-механічних характеристик грунту Запропоноване конструктивне рішення знижує матеріалоємкють і вартість опори, підвищує експлуатаційну надійність лінії електропередачі ФІГ. 1 Фіг. 2 Джерела інформації 1 К П Крюков, Б П Новгородцев "Конструкції і механічний розрахунок ЛІНІЙ електропередачі" - 2-е вид Л Енергія, Ленінград, ВІДДІЛ, 1979 р , стор 278, мал 9-7, 9-8 2 Авторське свідоцтво СРСР № 983240 Є 04 Н 12/00 3 Авторське свідоцтво СРСР № 102175ЧА Є 04 Н 12/00 34709 ПоА-А Ю Фіг. З ПоБ-Б Фіг. 4 Тираж 50 екэ Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріма, 101 (03122)3-72-89 (03122)2-57-03
