Риштування для будівельно-монтажних робіт

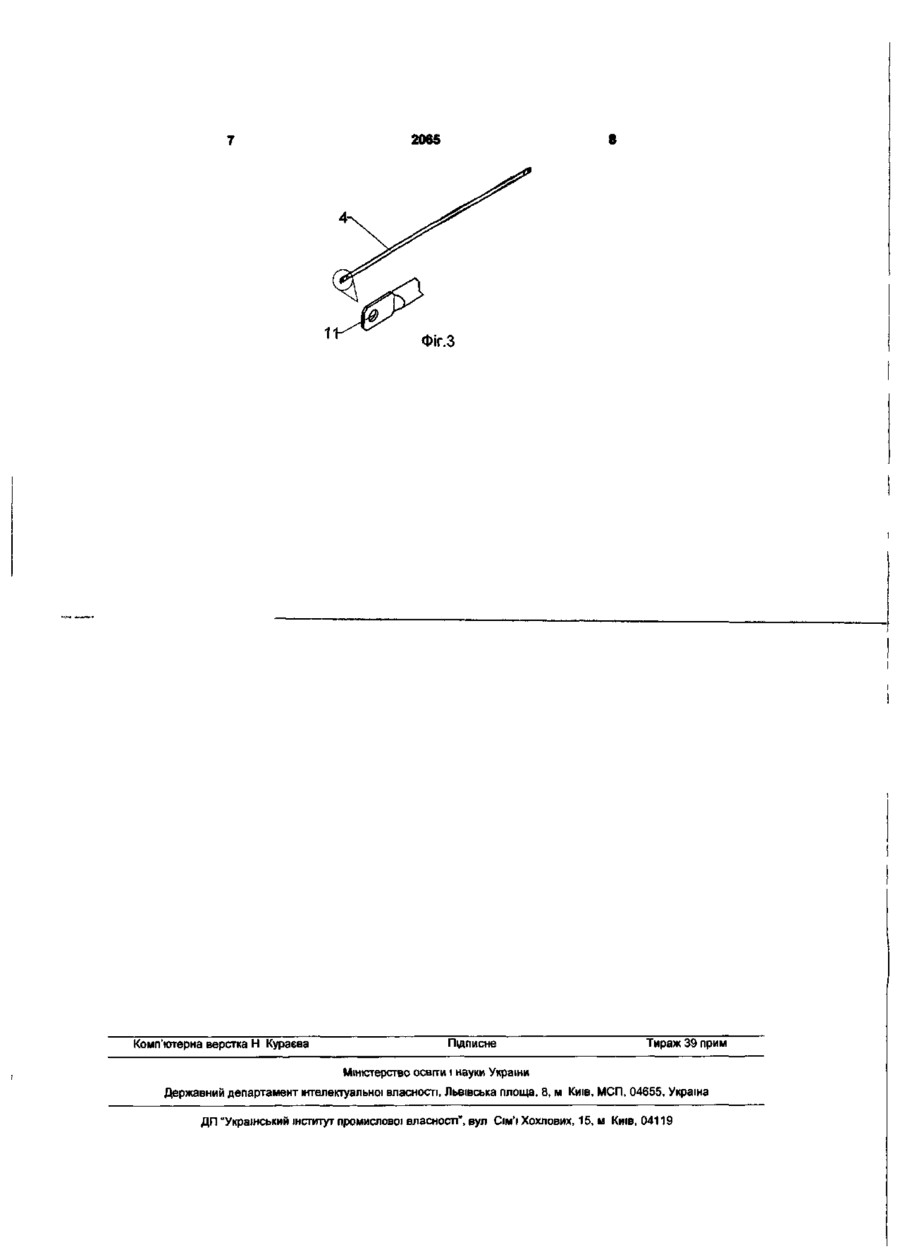

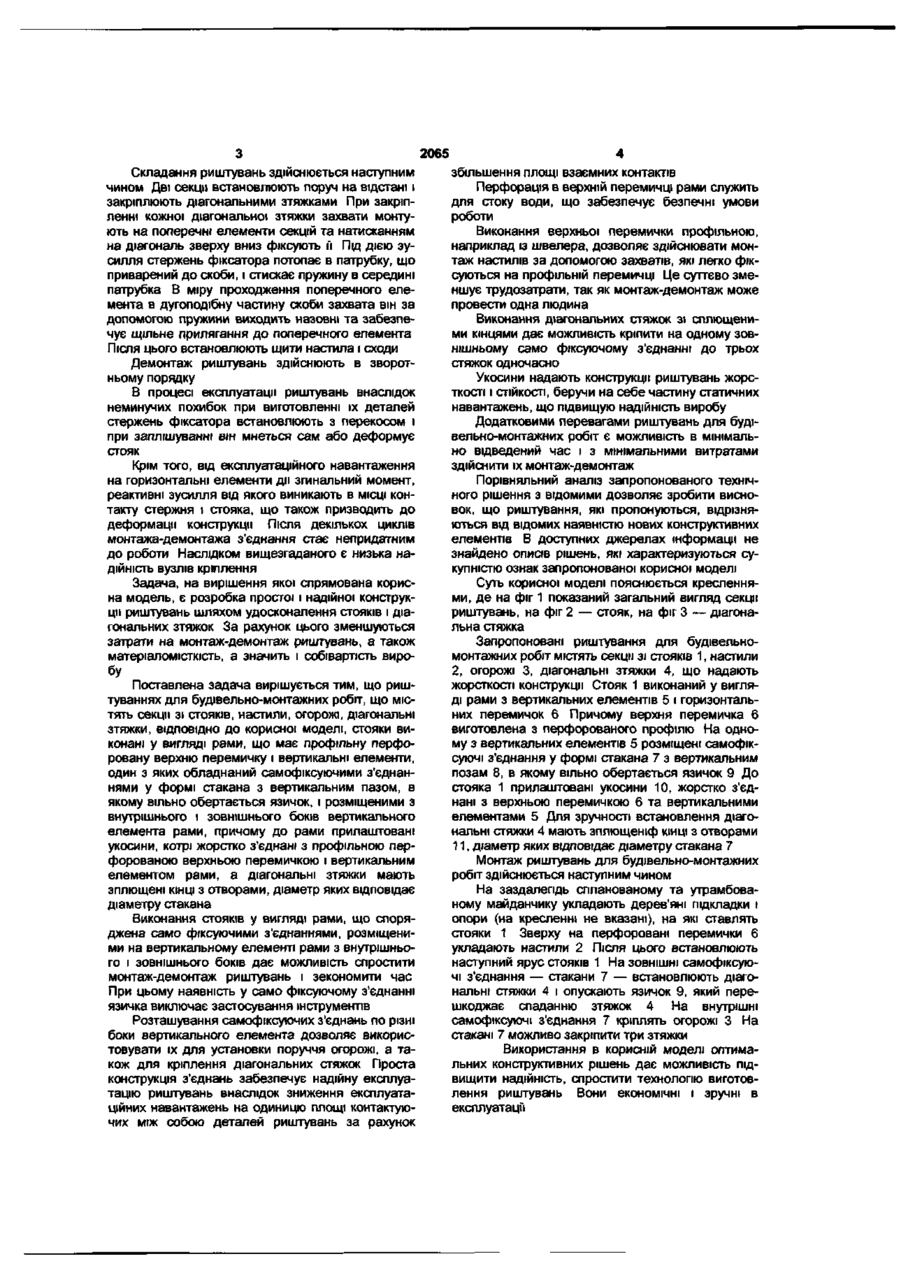

Риштування для будівельно-монтажних робіт, що містить секції зі стояків, настили, огорожі, діагональні стяжки, яке відрізняється тим, що стояки виконані у вигляді рами, що має профільну перфоровану верхню перемичку і вертикальні елементи, один з яких обладнаний самофіксівними з'єднаннями у формі стакана з вертикальним пазом, в якому вільно обертається язичок, розміщеними з внутрішнього і зовнішнього боків вертикального елемента рами, причому до рами прикріплені укосини, які жорстко з'єднані з профільною перфорованою верхньою перемичкою і вертикальним елементом рами, а діагональні стяжки мають сплющені КІНЦІ З отворами, діаметр яких відповідає діаметру стакана Корисна модель стосується будівництва і може бути використана як засіб підмощування при провадженні різних будівельних робіт в якості риштувань, а також несучих елементів при улаштуванні опалубок, тимчасових споруд на зразок трибун, павільйонів і тому подібне ВІДОМІ риштування, що складаються з трубчастих секцій, робочих настилів, сходинок і діагональних зтяжок, призначених для підвищення жорсткості [Див авт свід СРСР № 1368409, кл E04G 7/06, публ 23 01 88 , Бюл №3] Недоліком даної конструкції є виконання з'єднань зтяжок з секціями риштувань за допомогою болтів і гайок, що потребує значних витрат зусиль і часу, так як сам процес затягування кріпильних елементів забирає більше половини часу при монтуванні риштувань Також ВІДОМІ будівельні риштування, що включають стояки у вигляді рам з вертикальних труб з горизонтальними перемичками, настил, з'єднувальні елементи і кріпильні деталі [Див авт свід СРСР № 1815317, кл E04G 1/06 - 1/16 публ 15 0 5 9 3 , Бюл №18] Кожний з'єднуючий стояки елемент виконаний у вигляді шарнірно з'єднаного з ВІДПОВІДНОЮ перемичкою скоби, що має на кінцях перекладку з крюками, які взаємодіють з верхньою частиною сусіднього стояка Кріпильна деталь - це пружний захват з відігнутими назустріч кінцями Це технічне рішення в порівнянні з попереднім дає можливість зменшити витрати на монтаж і демонтаж риштувань Але і йому притаманні недоліки - складність конструкції горизонтальних перемичок, які виконані у вигляді рамок високої точності, що пов'язано з великим об'ємом підготовчих, складальних, зварювальних операцій, - трудомісткість їх відновлення в зв'язку з деформацією при експлуатації, - складність і трудомісткість виготовлення з'єднувальних елементів і низька експлуатаційна надійність, зумовлена неможливістю з'єднання вузлів конструкції у випадку їх деформації Найбільш близьким до заявленого об'єкта за технічною сутністю є багатоярусні риштування, описані в авт свід СРСР №1761910, кл E04G 1/06, публ 15 09 92 , Бюл №34 і обрані за прототип Риштування містять уніфіковані секції, щитинастили, діагональні зтяжки, підкоси, сходинки, ферми проміжного настила, огорожі верхнього робочого майданчика Діагональна зтяжка складається з трубчастого елемента з закріпленими та обох його кінцях захватами і фіксаторами Захват обхоплює поперечний елемент секції риштувань своєю крюкоподібною частиною, а до прямої частини цієї скоби приєднано патрубок, в якому встановлені фіксатор з виїмкою і пружина Фіксатор має наскрізний паз з пропущеним крізь нього обмежувачем ю CD О CM 2065 Складання риштувань здійснюється наступним чином Дві секції встановлюють поруч на відстані і закріплюють діагональними зтяжками При закріпленні кожної діагональної зтяжки захвати монтують на поперечні елементи секцій та натисканням на діагональ зверху вниз фіксують її Під дією зусилля стержень фіксатора потопає в патрубку, що приварений до скоби, і стискає пружину в середині патрубка В міру проходження поперечного елемента в дугоподібну частину скоби захвата він за допомогою пружини виходить назовні та забезпечує щільне прилягання до поперечного елемента Після ЦЬОГО встановлюють щити настила і сходи Демонтаж риштувань здійснюють в зворотньому порядку В процесі експлуатації риштувань внаслідок неминучих похибок при виготовленні їх деталей стержень фіксатора встановлюють з перекосом і при заплішуванні він мнеться сам або деформує стояк Крім того, від експлуатаційного навантаження на горизонтальні елементи ди згинальний момент, реактивні зусилля від якого виникають в МІСЦІ контакту стержня і стояка, що також призводить до деформації конструкції Після декількох циклів монтажа-демонтажа з'єднання стає непридатним до роботи Наслідком вищезгаданого є низька надійність вузлів кріплення Задача, на вирішення якої спрямована корисна модель, є розробка простої і надійної конструкції риштувань шляхом удосконалення стояків і діагональних зтяжок За рахунок цього зменшуються затрати на монтаж-демонтаж риштувань, а також матеріаломісткість, а значить і собівартість виробу Поставлена задача вирішується тим, що риштуваннях для будівельно-монтажних робіт, що містять секції зі стояків, настили, огорожі, діагональні зтяжки, ВІДПОВІДНО до корисної моделі, стояки виконані у вигляді рами, що має профільну перфоровану верхню перемичку і вертикальні елементи, один з яких обладнаний самофіксуючими з'єднаннями у формі стакана з вертикальним пазом, в якому вільно обертається язичок, і розміщеними з внутрішнього і зовнішнього боків вертикального елемента рами, причому до рами прилаштовані укосини, котрі жорстко з'єднані з профільною перфорованою верхньою перемичкою і вертикальним елементом рами, а діагональні зтяжки мають зплющені КІНЦІ з отворами, діаметр яких відповідає діаметру стакана Виконання стояків у вигляді рами, що споряджена само фіксуючими з'єднаннями, розміщеними на вертикальному елементі рами з внутрішнього і зовнішнього боків дає можливість спростити монтаж-демонтаж риштувань і зекономити час При цьому наявність у само фіксуючому з'єднанні язичка виключає застосування інструментів Розташування самофіксуючих з'єднань по різні боки вертикального елемента дозволяє використовувати їх для установки поруччя огорожі, а також для кріплення діагональних стяжок Проста конструкція з'єднань забезпечує надійну експлуатацію риштувань внаслідок зниження експлуатаційних навантажень на одиницю площі контактуючих між собою деталей риштувань за рахунок збільшення площі взаємних контактів Перфорація в верхній перемичці рами служить для стоку води, що забезпечує безпечні умови роботи Виконання верхньої перемички профільною, наприклад із швелера, дозволяє здійснювати монтаж настилів за допомогою захватів, які легко фіксуються на профільній перемичці Це суттєво зменшує трудозатрати, так як монтаж-демонтаж може провести одна людина Виконання діагональних стяжок зі сплющеними кінцями дає можливість кріпити на одному зовнішньому само фіксуючому з'єднанні до трьох стяжок одночасно Укосини надають конструкції риштувань жорсткості і СТІЙКОСТІ, беручи на себе частину статичних навантажень, що підвищую надійність виробу Додатковими перевагами риштувань для будівельно-монтажних робіт є можливість в мінімально відведений час і з мінімальними витратами здійснити їх монтаж-демонтаж Порівняльний аналіз запропонованого технічного рішення з відомими дозволяє зробити висновок, що риштування, які пропонуються, відрізняються від відомих наявністю нових конструктивних елементів В доступних джерелах інформації не знайдено описів рішень, які характеризуються сукупністю ознак запропонованої корисної моделі Суть корисної моделі пояснюється кресленнями, де на фіг 1 показаний загальний вигляд секції риштувань, на фіг 2 — стояк, на фіг 3 — діагональна стяжка Запропоновані риштування для будівельномонтажних робіт містять секції зі стояків 1, настили 2, огорожі 3, діагональні зтяжки 4, що надають жорсткості конструкції Стояк 1 виконаний у вигляді рами з вертикальних елементів 5 і горизонтальних перемичок 6 Причому верхня перемичка 6 виготовлена з перфорованого профілю На одному з вертикальних елементів 5 розміщені самофіксуючі з'єднання у формі стакана 7 з вертикальним позам 8, в якому вільно обертається язичок 9 До стояка 1 прилаштовані укосини 10, жорстко з'єднані з верхньою перемичкою 6 та вертикальними елементами 5 Для зручності встановлення діагональні стяжки 4 мають зплющеніф КІНЦІ З отворами 11, діаметр яких відповідає діаметру стакана 7 Монтаж риштувань для будівельно-монтажних робіт здійснюється наступним чином На заздалегідь спланованому та утрамбованому майданчику укладають дерев'яні підкладки і опори (на кресленні не вказані), на які ставлять стояки 1 Зверху на перфоровані перемички 6 укладають настили 2 Після цього встановлюють наступний ярус стояків 1 На ЗОВНІШНІ самофіксуючі з'єднання — стакани 7 — встановлюють діагональні стяжки 4 і опускають язичок 9, який перешкоджає спаданню зтяжок 4 На внутрішні самофіксуючі з'єднання 7 кріплять огорожі 3 На стакані 7 можливо закріпити три зтяжки Використання в корисній моделі оптимальних конструктивних рішень дає можливість підвищити надійність, спростити технологію виготовлення риштувань Вони економічні і зручні в експлуатації f-ЧФ 9903 2065 Фіг.З Комп'ютерна верстка Н Кураєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
