Будівельні риштування

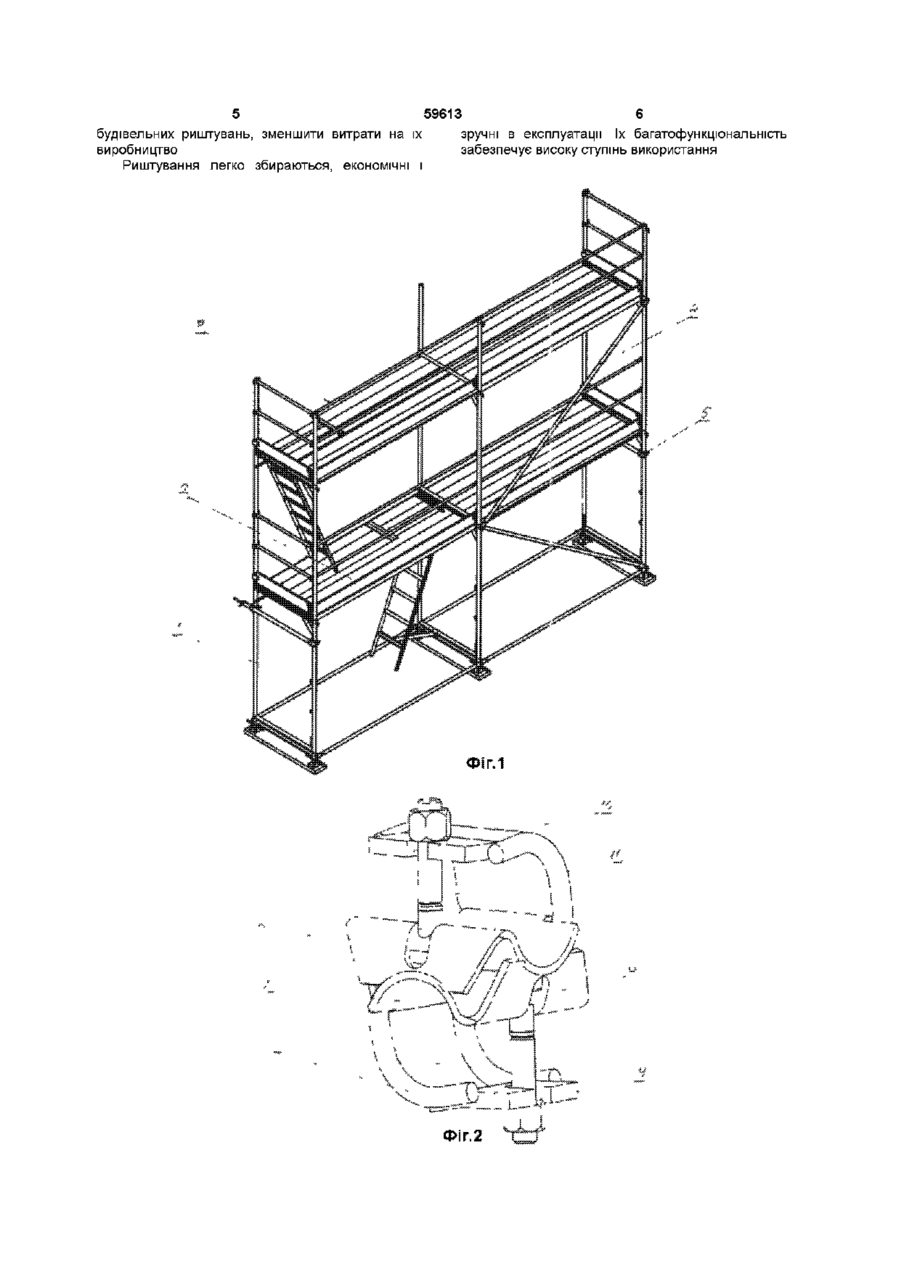

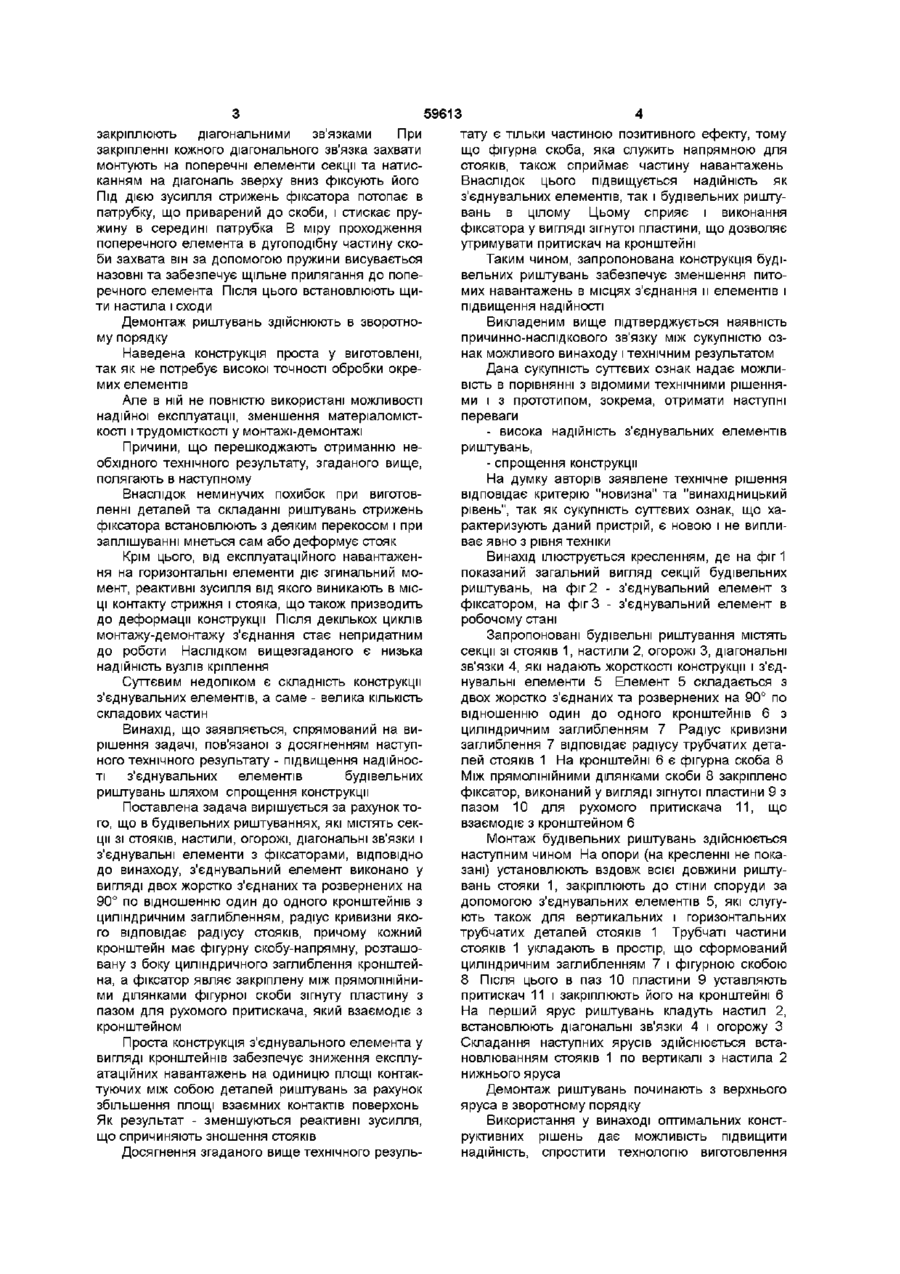

Будівельні риштування, що містять секції зі стояків, настили, огорожі, діагональні зв'язки і з'єднувальні елементи з фіксаторами, які відрізняються тим, що з'єднувальний елемент виконано у вигляді двох жорстко з'єднаних та розвернених на 90° по відношенню один до одного кронштейнів з циліндричним заглибленням, радіус кривизни якого відповідає радіусу стояків, причому кожний кронштейн має фігурну скобу - напрямну, розташовану з боку циліндричного заглиблення кронштейна, а фіксатор являє собою закріплену між прямолінійними ділянками фігурної скоби зігнуту пластину з пазом для рухомого притискача, який взаємодіє з кронштейном Винахід належить до будівництва і може бути використаний як засіб підмощування при провадженні різних будівельних робіт в якості риштувань, а також несучих елементів при улаштуванні опалубок, тимчасових споруд на зразок трибун, павільйонів і тому подібне ВІДОМІ риштування, що складаються з трубчастих секцій, робочих настилів, сходинок і діагональних зв'язків, призначених для підвищення жорсткості [Див авт свід СРСР № 1368409, кп E04G 7/06, публ 23 01 88 , Бюл № 3] Недоліком даної конструкції є виконання з'єднань зв'язків з секціями риштувань за допомогою болтів і гайок, що вимагає значних затрат зусиль і часу, так як сам процес затягування кріпильних елементів забирає більше половини часу при монтуванні риштувань ВІДОМІ також будівельні риштування, що включають стояки у вигляді рам з вертикальних труб з горизонтальними перемичками, настил, з'єднувальні елементи і кріпильні деталі [Див авт свід СРСР № 1815317, кл E04G 1/06 -1/16, публ 15 05 93, Бюл № 18] Кожний з'єднуючий стояки елемент виконаний у вигляді шарнірно з'єднаною з ВІДПОВІДНОЮ перемичкою скоби, що має на кінцях перекладку з крюками, які взаємодіють з верхньою частиною сусіднього стояка Кріпильна деталь - це пружний захват з відігнутими назустріч кінцями Це технічне рішення в порівнянні з попереднім дає можливість зменшити витрати на монтаж і демонтаж риштувань Але йому притаманні не доліки - складність конструкції горизонтальних перемичок, які виконані у вигляді рамок високої точності, що пов'язано з великим об'ємом підготовчих, складальних, зварювальних операцій, - трудомісткість їх відновлення в зв'язку з деформацією при експлуатації, - складність і трудомісткість виготовлення з'єднувальних елементів і низька експлуатаційна надійність, зумовлена неможливістю з'єднання вузлів конструкції у випадку їх деформації Найбільш близьким до заявленого об'єкта за технічною сутністю є багатоярусні риштування, описані в авт свід СРСР № 1761910, кл E04G 1/06, публ 15 09 92 , Бюл № 34 і вибрані авторами за прототип Риштування містять уніфіковані секції, щитинастили, діагональні зв'язки, підкоси, сходинки, ферми проміжного настила, огорожі верхнього робочого майданчика Діагональна зв'язка складається з трубчастого елемента з закріпленими та обох його кінцях захватами і фіксаторами Захват обхоплює поперечний елемент секції риштувань своєю крюкоподібною частиною, а до прямої частини цієї скоби приєднано патрубок В патрубку встановлений фіксатор з виїмкою і пружина Фіксатор має наскрізний паз з пропущеним крізь нього обмежувачем Складання риштувань здійснюється наступним чином Дві секції установлюють поруч на відстані і СО (О Ю 59613 тату є тільки частиною позитивного ефекту, тому що фігурна скоба, яка служить напрямною для стояків, також сприймає частину навантажень Внаслідок цього підвищується надійність як з'єднувальних елементів, так і будівельних риштувань в цілому Цьому сприяє і виконання фіксатора у вигляді зігнутої пластини, що дозволяє утримувати притискач на кронштейні Таким чином, запропонована конструкція будівельних риштувань забезпечує зменшення питомих навантажень в місцях з'єднання и елементів і підвищення надійності Викладеним вище підтверджується наявність причинно-наслідкового зв'язку між сукупністю ознак можливого винаходу і технічним результатом Дана сукупність суттєвих ознак надає можливість в порівнянні з відомими технічними рішеннями і з прототипом, зокрема, отримати наступні переваги - висока надійність з'єднувальних елементів риштувань, - спрощення конструкції На думку авторів заявлене технічне рішення відповідає критерію "новизна" та "винахідницький рівень", так як сукупність суттєвих ознак, що характеризують даний пристрій, є новою і не випливає явно з рівня техніки Винахід ілюструється кресленням, де на фіг 1 показаний загальний вигляд секцій будівельних риштувань, на фіг 2 - з'єднувальний елемент з фіксатором, на фіг 3 - з'єднувальний елемент в робочому стані Запропоновані будівельні риштування містять секції зі стояків 1, настили 2, огорожі 3, діагональні зв'язки 4, які надають жорсткості конструкції і з'єднувальні елементи 5 Елемент 5 складається з двох жорстко з'єднаних та розвернених на 90° по відношенню один до одного кронштейнів 6 з циліндричним заглибленням 7 Радіус кривизни заглиблення 7 відповідає радіусу трубчатих деталей стояків 1 На кронштейні 6 є фігурна скоба 8 Між прямолінійними ділянками скоби 8 закріплено фіксатор, виконаний у вигляді зігнутої пластини 9 з пазом 10 для рухомого притискача 11, що взаємодіє з кронштейном 6 Монтаж будівельних риштувань здійснюється наступним чином На опори (на кресленні не показані) установлюють вздовж всієї довжини риштувань стояки 1, закріплюють до стіни споруди за допомогою з'єднувальних елементів 5, які слугують також для вертикальних і горизонтальних трубчатих деталей стояків 1 Трубчаті частини стояків 1 укладають в простір, що сформований циліндричним заглибленням 7 і фігурною скобою 8 Після ЦЬОГО В паз 10 пластини 9 уставляють притискач 11 і закріплюють його на кронштейні 6 На перший ярус риштувань кладуть настил 2, встановлюють діагональні зв'язки 4 і огорожу З Складання наступних ярусів здійснюється встаПроста конструкція з'єднувального елемента у новлюванням стояків 1 по вертикалі з настила 2 вигляді кронштейнів забезпечує зниження експлунижнього яруса атаційних навантажень на одиницю площі контактуючих між собою деталей риштувань за рахунок Демонтаж риштувань починають з верхнього збільшення площі взаємних контактів поверхонь яруса в зворотному порядку Як результат - зменшуються реактивні зусилля, Використання у винаході оптимальних констщо спричиняють зношення стояків руктивних рішень дає можливість підвищити надійність, спростити технологію виготовлення Досягнення згаданого вище технічного резульзакріплюють діагональними зв'язками При закріпленні кожного діагонального зв'язка захвати монтують на поперечні елементи секції та натисканням на діагональ зверху вниз фіксують його Під ДІЄЮ зусилля стрижень фіксатора потопає в патрубку, що приварений до скоби, і стискає пружину в середині патрубка В міру проходження поперечного елемента в дугоподібну частину скоби захвата він за допомогою пружини висувається назовні та забезпечує щільне прилягання до поперечного елемента Після ЦЬОГО встановлюють щити настила і сходи Демонтаж риштувань здійснюють в зворотному порядку Наведена конструкція проста у виготовлені, так як не потребує високої точності обробки окремих елементів Але в ній не повністю використані можливості надійної експлуатації, зменшення матеріаломісткості і трудомісткості у монтажі-демонтажі Причини, що перешкоджають отриманню необхідного технічного результату, згаданого вище, полягають в наступному Внаслідок неминучих похибок при виготовленні деталей та складанні риштувань стрижень фіксатора встановлюють з деяким перекосом і при заплішуванні мнеться сам або деформує стояк Крім цього, від експлуатаційного навантаження на горизонтальні елементи діє згинальний момент, реактивні зусилля від якого виникають в МІСЦІ контакту стрижня і стояка, що також призводить до деформації конструкції Після декількох циклів монтажу-демонтажу з'єднання стає непридатним до роботи Наслідком вищезгаданого є низька надійність вузлів кріплення Суттєвим недоліком є складність конструкції з'єднувальних елементів, а саме - велика КІЛЬКІСТЬ складових частин Винахід, що заявляється, спрямований на вирішення задачі, пов'язаної з досягненням наступного технічного результату - підвищення надійності з'єднувальних елементів будівельних риштувань шляхом спрощення конструкції Поставлена задача вирішується за рахунок того, що в будівельних риштуваннях, які містять секції зі стояків, настили, огорожі, діагональні зв'язки і з'єднувальні елементи з фіксаторами, ВІДПОВІДНО до винаходу, з'єднувальний елемент виконано у вигляді двох жорстко з'єднаних та розвернених на 90° по відношенню один до одного кронштейнів з циліндричним заглибленням, радіус кривизни якого відповідає радіусу стояків, причому кожний кронштейн має фігурну скобу-напрямну, розташовану з боку циліндричного заглиблення кронштейна, а фіксатор являє закріплену між прямолінійними ділянками фігурної скоби зігнуту пластину з пазом для рухомого притискача, який взаємодіє з кронштейном будівельних риштувань, зменшити витрати на їх виробництво Риштування легко збираються, економічні і 59613 зручні в експлуатації їх багатофункціональність забезпечує високу ступінь використання 59613 ФІГ.; Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
