Пристрій для кріплення півпетлі

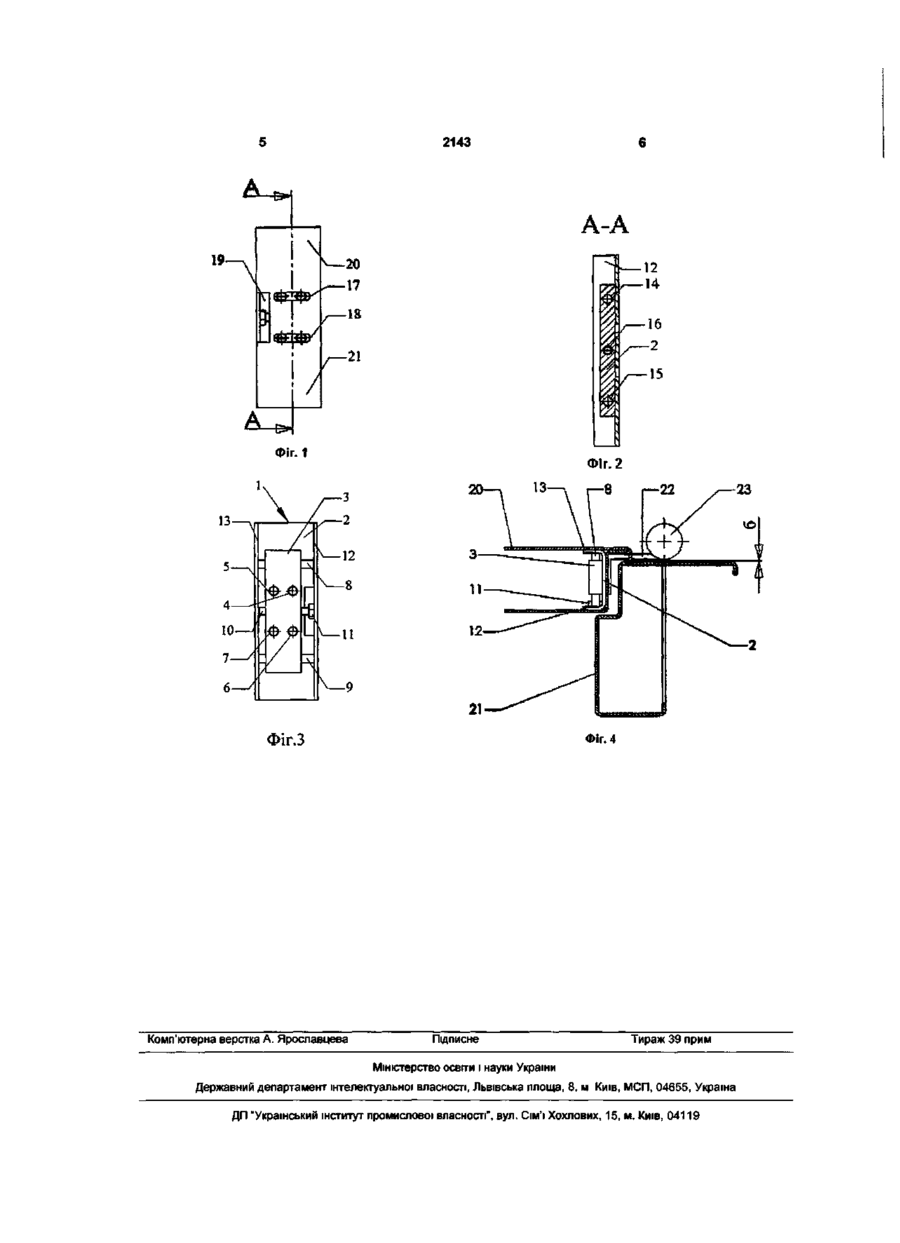

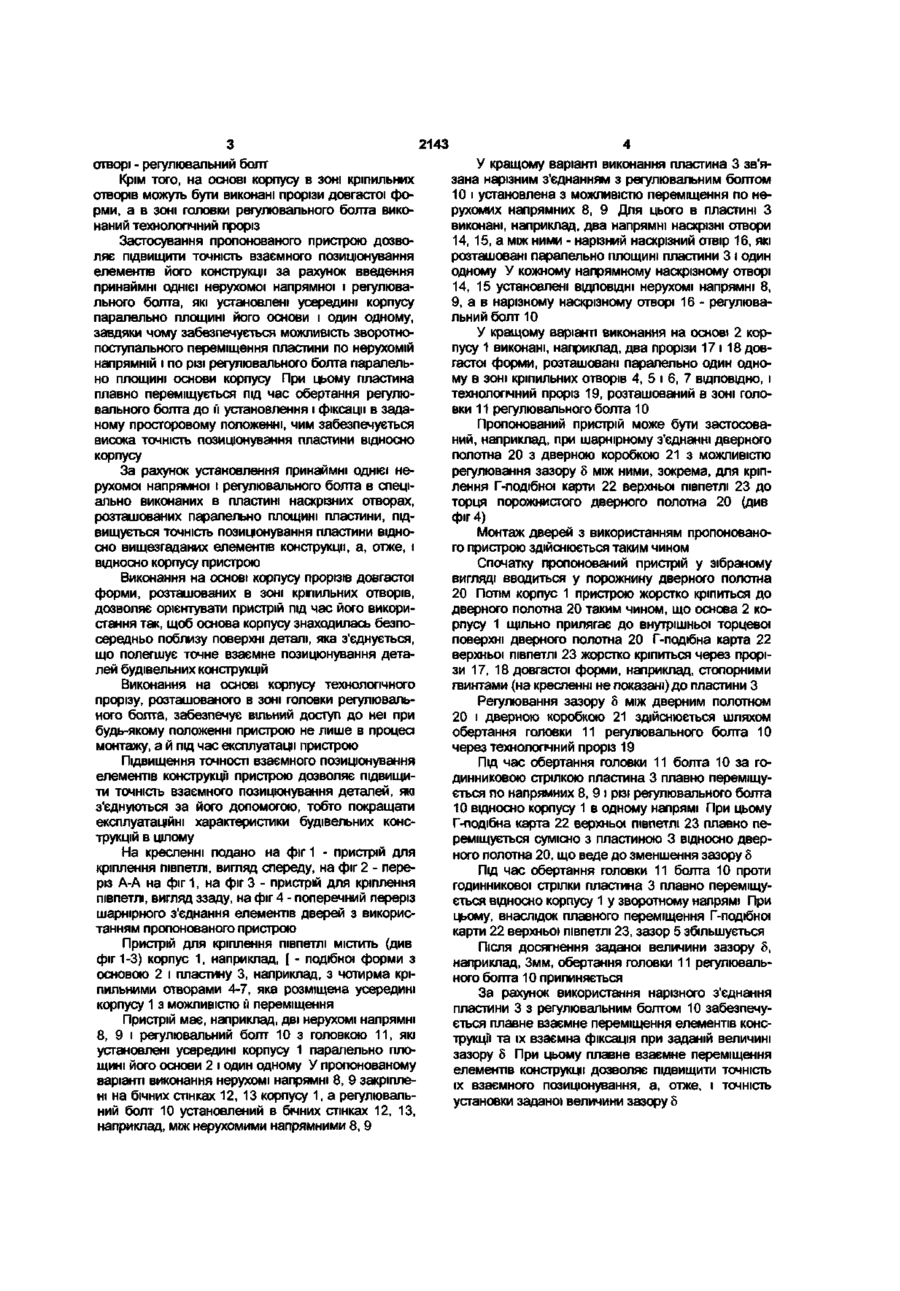

1. Пристрій для кріплення півпетлі, який містить корпус з основою і пластину з кріпильними отворами, що розміщена всередині корпусу з можливістю її переміщення, який відрізняється тим, що введені принаймні одна нерухома напрямна і регулювальний болт з головкою, які встановлені всередині корпусу паралельно площині його основи і один одному, пластина зв'язана нарізним з'єднанням із регулювальним болтом і установлена з можливістю переміщення принаймні по одній нерухомій напря Корисна модель належить до галузі будівництва і може бути застосованою для кріплення півпетель у шарнірному з'єднанні деталей вікон, дверей тощо, зокрема, деталей з порожнистого профілю. Відомий пристрій для кріплення півпетлі, який містить фігурну пластину (сухарик) з кріпильними отворами, жорстко з'єднану з плоскою пружиною для проміжної фіксації до деталі, яка з'єднується, наприклад, до дверного полотна (патент Російської Федерації №2139401, кл. E05D7/04, 1999р.). Конструкція відомого пристрою не забезпечує можливості зміни просторового положення його елементів відносно один одного, оскільки вони жорстко з'єднані між собою. Це зумовлює основний недолік пристрою - неможливість регулювання просторового положення деталей, що з'єднуються за його допомогою, без додаткових регулювальних елементів. Найбільш близьким до пропонованого за технічною суттю і результатом, що досягається, є пристрій для кріплення півпетлі, який містить корпус, наприклад, [ - подібної форми з основою і плаваючу пластину з кріпильними отворами, яка розміщена усередині корпусу з можливістю її переміщення (патент Російської Федерації №2053344, кл. Е06В5/10,1996р.). Пристрій описаної конструкції дозволяє змінювати просторове положення його елементів відносно один одного, а, отже, здійснювати регулювання мній. 2. Пристрій за п.1, який відрізняється тим, що в пластині виконані принаймні один напрямний наскрізний отвір і нарізний наскрізний отвір, які розташовані паралельно площині пластини й один одному, причому в кожному напрямному наскрізному отворі встановлена відповідна нерухома напрямна, а у нарізному наскрізному отворі - регулювальний болт. 3. Пристрій за п.1 або 2, який відрізняється тим, що на основі корпусу в зоні кріпильних отворів виконані прорізи довгастої форми. 4. Пристрій за п.З, який відрізняється тим, що на основі корпусу в зоні головки регулювального болта виконаний технологічний проріз. просторового положення деталей, що з'єднуються за їх допомогою. Однак точність взаємного позиціонування елементів конструкції відомого пристрою є недостатньою і залежить від випадкових факторів, що зумовлене використанням плаваючої пластини. В основу корисної моделі поставлено задачу удосконалення пристрою для кріплення півпетлі з одержанням технічного результату у вигляді підвищення точності взаємного позиціонування елементів його конструкції. Поставлена задача вирішується завдяки тому, що у відомий пристрій для кріплення півпетлі, який містить корпус з основою і пластину з кріпильними отворами, що розміщена усередині корпусу з можливістю її переміщення, згідно з корисною моделлю, введені принаймні одна нерухома напрямна і регулювальний болт з головкою, які установлені усередині корпусу паралельно площині його основи і один одному, пластина зв'язана нарізним з'єднанням з регулювальним болтом і установлена з можливістю переміщення принаймні по одній нерухомій напрямній. У пластині можуть бути виконані принаймні один напрямний наскрізний отвір і нарізний наскрізний отвір, які розташовані паралельно площині пластини і один одному, причому в кожному напрямному наскрізному отворі установлена відповідна нерухома напрямна, а у нарізному наскрізному 2143 отворі - регулювальний болт Крім того, на основі корпусу в зоні кріпильних отворів можуть бути виконані прорізи довгастої форми, а в зоні головки регулювального болта виконаний технологічний проріз Застосування пропонованого пристрою дозволяє підвищити точність взаємного позиціонування елементів його конструкції за рахунок введення принаймні однієї нерухомої напрямної і регулювального болта, які установлені усередині корпусу паралельно площині його основи і один одному, завдяки чому забезпечується можливість зворотнопоступального переміщення пластини по нерухомій напрямній і по різі регулювального болта паралельно площині основи корпусу При цьому пластина плавно переміщується під час обертання регулювального болта до її установлення і фіксації в заданому просторовому положенні, чим забезпечується висока точність позиціонування пластини відносно корпусу За рахунок установлення принаймні однієї нерухомої напрямної і регулювального болта в спеціально виконаних в пластині наскрізних отворах, розташованих паралельно площині пластини, підвищується точність позиціонування пластини відносно вищезгаданих елементів конструкції, а, отже, і відносно корпусу пристрою Виконання на основі корпусу прорізів довгастої форми, розташованих в зоні кріпильних отворів, дозволяє орієнтувати пристрій під час його використання так, щоб основа корпусу знаходилась безпосередньо поблизу поверхні деталі, яка з'єднується, що полегшує точне взаємне позиціонування деталей будівельних конструкцій Виконання на основі корпусу технологічного прорізу, розташованого в зоні головки регулювального болта, забезпечує вільний доступ до неї при будь-якому положенні пристрою не лише в процесі монтажу, а й під час експлуатації пристрою Підвищення точності взаємного позиціонування елементів конструкції пристрою дозволяє підвищити точність взаємного позиціонування деталей, які з'єднуються за його допомогою, тобто покращати експлуатаційні характеристики будівельних конструкцій в цілому На кресленні подано на фіг 1 - пристрій для кріплення півпетлі, вигляд спереду, на фіг 2 - переріз А-А на фіг 1, на фіг 3 - пристрій для кріплення півпетлі, вигляд ззаду, на фіг 4 - поперечний переріз шарнірного з'єднання елементів дверей з використанням пропонованого пристрою Пристрій для кріплення півпетлі містить (див фіг 1-3) корпус 1, наприклад, [ - подібної форми з основою 2 і пластину 3, наприклад, з чотирма кріпильними отворами 4-7, яка розміщена усередині корпусу 1 з можливістю її переміщення Пристрій має, наприклад, дві нерухомі напрямні 8, 9 і регулювальний болт 10 з головкою 11, які установлені усередині корпусу 1 паралельно площині його основи 2 і один одному У пропонованому варіанті виконання нерухомі напрямні 8, 9 закріплені на бічних стінках 12, 13 корпусу 1, а регулювальний болт 10 установлений в бічних стінках 12, 13, наприклад, між нерухомими напрямними 8, 9 У кращому варіанті виконання пластина 3 зв'язана нарізним з'єднанням з регулювальним болтом 10 і установлена з можливістю переміщення по нерухомих напрямних 8, 9 Для цього в пластині З виконані, наприклад, два напрямні наскрізні отвори 14, 15, а між ними - нарізний наскрізний отвір 16, які розташовані паралельно площині пластини 3 і один одному У кожному напрямному наскрізному отворі 14, 15 установлені ВІДПОВІДНІ нерухомі напрямні 8, 9, а в нарізному наскрізному отворі 16 - регулювальний болт 10 У кращому варіанті виконання на основі 2 корпусу 1 виконані, наприклад, два прорізи 17 і 18 довгастої форми, розташовані паралельно один одному в зоні кріпильних отворів 4, 5 і 6, 7 ВІДПОВІДНО, І технологічний проріз 19, розташований в зоні головки 11 регулювального болта 10 Пропонований пристрій може бути застосований, наприклад, при шарнірному з'єднанні дверного полотна 20 з дверною коробкою 21 з можливістю регулювання зазору 5 між ними, зокрема, для кріплення Г-подібної карти 22 верхньої півпетлі 23 до торця порожнистого дверного полотна 20 (див фіг 4) Монтаж дверей з використанням пропонованого пристрою здійснюється таким чином Спочатку пропонований пристрій у зібраному вигляді вводиться у порожнину дверного полотна 20 Потім корпус 1 пристрою жорстко кріпиться до дверного полотна 20 таким чином, що основа 2 корпусу 1 щільно прилягає до внутрішньої торцевої поверхні дверного полотна 20 Г-подібна карта 22 верхньої півпетлі 23 жорстко кріпиться через прорізи 17, 18 довгастої форми, наприклад, стопорними гвинтами (на кресленні не показані) до пластини З Регулювання зазору 8 між дверним полотном 20 і дверною коробкою 21 здійснюється шляхом обертання головки 11 регулювального болта 10 через технологічний проріз 19 Під час обертання головки 11 болта 10 за годинниковою стрілкою пластина 3 плавно переміщується по напрямних 8, 9 і різі регулювального болта 10 відносно корпусу 1 в одному напрямі При цьому Г-подібна карта 22 верхньої півпетлі 23 плавно переміщується сумісно з пластиною 3 відносно дверного полотна 20, що веде до зменшення зазору 5 Під час обертання головки 11 болта 10 проти годинникової стрілки пластина 3 плавно переміщується відносно корпусу 1 у зворотному напрямі При цьому, внаслідок плавного переміщення Г-подібної карти 22 верхньої півпетлі 23, зазор 5 збільшується Після досягнення заданої величини зазору 5, наприклад, Змм, обертання головки 11 регулювального болта 10 припиняється За рахунок використання нарізного з'єднання пластини 3 з регулювальним болтом 10 забезпечується плавне взаємне переміщення елементів конструкцм та їх взаємна фіксація при заданій величині зазору 5 При цьому плавне взаємне переміщення елементів конструкції дозволяє підвищити точність їх взаємного позиціонування, а, отже, і точність установки заданої величини зазору 5 2143 A-A —12 14 16 ~2 21 І Фіг. 1 -15 > Фіг. 2 ЛТІ Ї2 >—23 і Г 7 ^ 1\ • і і 12 -*-"'""'""*"^ ^ — 2 21—-"""""^ Фіг.З Комп'ютерна верстка А. Ярославцева Фіг. 4 Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
